Jak vyrobit a správně nainstalovat posuvné brány vlastními rukama

Výroba posuvné brány vlastními rukama umožňuje výrazně ušetřit náklady a přizpůsobit konstrukci přesně vašim potřebám. Tento průvodce vás provede klíčovými kroky od výběru správného kování posuvné brány po montáž samonosné brány včetně základů a elektroinstalace. Díky detailním radám zvládnete instalaci bezpečně a efektivně.

Výběr typu posuvné brány podle podmínek pozemku a provozu

Posuvné brány se dělí na pojezdové (kolejnicové), samonosné (konzolové) a zavěšené (závěsné), přičemž výběr závisí na konkrétních podmínkách pozemku a provozu brány. Pojezdová brána vyžaduje kolejnici zabudovanou do zpevněného a vodorovného povrchu, ideálně betonového pásu v nezámrzné hloubce (minimálně 80 cm v ČR), která musí být přesně vyrovnaná v ose pohybu, aby nedocházelo k zadrhávání. Kolejnice pokrývá celou šířku průjezdu a vyžaduje pravidelnou údržbu kvůli zanášení sněhem, blátem a listím; v oblastech s častými mrazy se doporučuje instalace topného kabelu, který zabraňuje námraze, ale zvyšuje náklady až o 15-20 %.

Samonosná brána je vhodná pro nerovné terény nebo tam, kde není možné provést betonování kolejnice. Vyžaduje masivní pásový betonový základ o délce 1,8-2 m, šířce 40-50 cm a hloubce pod nezámrznou hloubkou půdy plus 10-15 cm (typicky 90-110 cm v ČR). Do výztuže se přivařuje vodicí kanál z oceli č. 18 nebo 20, který slouží jako vodicí prvek pro válečky. Alternativou jsou šroubové kovové hromádky s přivařeným kanálem, které jsou levnější, ale méně stabilní a méně vhodné pro těžší brány. Samonosné brány eliminují problémy s kolejnicí a vyžadují méně údržby, ale jejich výroba a montáž jsou technicky náročnější.

Zavěšené posuvné brány jsou méně časté, používají se zejména v průmyslových areálech, kde je omezená šířka průjezdu. Horní kování zavěšené brány snižuje průjezdnou výšku asi o 15-20 cm, což může být nevýhodné pro vyšší vozidla. Výhodou je jednodušší montáž bez nutnosti zemních úprav a absence kolejnice na zemi, která se neupaluje nečistotami. Tento typ brány je vhodný pro lehčí konstrukce a místa s omezeným prostorem podél průjezdu.

Tipy a triky pro výrobu a montáž posuvné brány

Při výrobě a montáži posuvné brány vlastními silami je nezbytné správně navrhnout a provést betonový základ podle typu brány a místních klimatických podmínek. Častou chybou je nedostatečná hloubka základu u samonosných bran, což vede k nestabilitě a poruchám provozu. Pro pojezdové brány je klíčové udržovat kolejnici čistou a bez výškových nerovností, jinak dochází k zadrhávání a předčasnému opotřebení válečků.

Volba kování posuvné brány musí odpovídat hmotnosti a rozměrům konstrukce. Například pro brány o hmotnosti 1100-1500 kg se doporučují válečky s průměrem 100 mm a nosníky o tloušťce 4-5 mm z oceli S355, vybavené uzavřenými valivými ložisky s mrazuvzdorným mazivem do -60 °C. Připevnění válečků šroubovými spoji zvyšuje spolehlivost oproti přímému svařování.

Pro koho se posuvná brána hodí:

• Pojezdová brána je ideální pro rovné pozemky s dostatečně zpevněným podkladem a nižším rozpočtem.
• Samonosná brána je vhodná pro pozemky s nerovným terénem a tam, kde není možné instalovat kolejnici, preferují ji uživatelé hledající spolehlivost a nižší nároky na údržbu.
• Zavěšená brána se hodí pro lehčí konstrukce a místa s omezenou výškou průjezdu, například průmyslové areály.

Pro koho posuvná brána není vhodná:

• Pojezdová brána není vhodná do oblastí s častým sněžením a znečištěním kolejnice, pokud není možné zajistit pravidelnou údržbu a instalaci topného kabelu.
• Samonosná brána není vhodná pro uživatele bez zkušeností s betonáží a svařováním, protože vyžaduje precizní základ a montáž.
• Zavěšená brána není vhodná pro vysoké a těžké konstrukce kvůli omezené nosnosti horního kování.

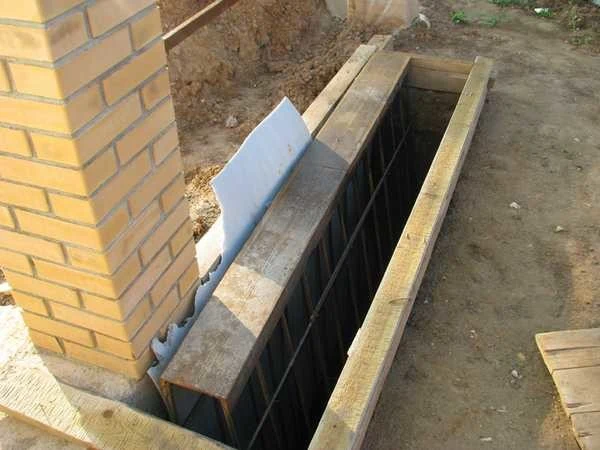

Příprava a založení betonového základu pro posuvnou bránu

Při výrobě a montáži posuvné brány je správná příprava betonového základu zásadní pro dlouhodobou stabilitu a bezproblémový chod samonosné posuvné brány. Betonový základ musí bezpečně unést statickou i dynamickou zátěž, kterou brána během provozu vyvíjí.

Jak správně založit betonový základ pro samonosnou posuvnou bránu?

Betonový pásový základ pro samonosnou posuvnou bránu by měl mít délku 1,8 až 2 metry a šířku 40 až 50 cm. Hloubka základu musí přesahovat místní hloubku zamrznutí půdy o 10 až 15 cm, což v Česku obvykle znamená minimálně 80 až 100 cm pod povrchem. Tato hloubka zajišťuje ochranu proti mrazovému pohybu půdy, který by mohl způsobit praskliny nebo posuny konstrukce. Pod betonem je nutné vytvořit štěrkopískový polštář o tloušťce minimálně 15 cm, který zajistí správné odvodnění a stabilní lože pro základ. Výztuž se skládá z ocelových prutů (například průměru 10-12 mm), které jsou položeny v pásu a zajišťují pevnost a odolnost proti praskání i namáhání při pohybu brány. Do výztuže se přivařuje vodicí kanál (číslo 18 nebo 20), který slouží jako pevný a přesný vodicí prvek pro válečky posuvné brány.

Jaký základ je potřeba pro samonosnou posuvnou bránu?

Pro samonosnou posuvnou bránu je nezbytný masivní pásový betonový základ s délkou 1,8-2 metry a šířkou 40-50 cm. Hloubka základu musí být minimálně o 10-15 cm větší než hloubka zamrznutí půdy v daném regionu, aby se zabránilo poškození mrazem. Výztuž z ocelových prutů zvyšuje nosnost a zabraňuje praskání betonu. Podklad tvoří štěrkopískový polštář o tloušťce nejméně 15 cm, který zajišťuje odvodnění a stabilitu. Tento typ základu je vhodný pro výrobu i montáž posuvné brány z kovu i dřeva vlastními silami, umožňuje pevné uchycení kování posuvné brány a instalaci elektrického pohonu bez nutnosti profesionálních zásahů. Pro samonosné brány je klíčové, že základ nese celou konstrukci pouze z jedné strany, proto musí být zvlášť pevný a přesně vyrovnaný.

1. Určení hloubky základu – zjistěte místní hloubku zamrznutí půdy (typicky 70-85 cm) a přidejte 10-15 cm ochranné vrstvy
2. Příprava štěrkopískového polštáře – nasypte a zhutněte vrstvu o tloušťce minimálně 15 cm, aby se zajistilo odvodnění a pevné lože
3. Instalace ocelové výztuže – použijte pruty průměru 10-12 mm, rozmístěné v pásu podle rozměrů základu, a přivařte vodicí kanál č. 18 nebo 20 jako pevný vodicí prvek pro válečky
4. Betonování základu – použijte beton minimální třídy C20/25, který nechte vytvrdnout minimálně 28 dní při teplotách nad 5 °C
5. Kontrola rovinatosti a pevnosti základu – základ musí být dokonale rovný a pevný, aby zajistil bezproblémový pohyb samonosné brány a správnou montáž kování

Tip: Častou chybou je nedostatečná hloubka základu, která vede k poškození brány mrazem a nerovnoměrnému pohybu. Hloubku zamrznutí půdy ověřte podle regionálních údajů Českého hydrometeorologického ústavu, protože se v Česku liší od 70 do 90 cm.

Tento betonový základ je ideální pro samonosné posuvné brány montované svépomocí. Není však vhodný pro velmi těžké nebo nadměrně široké konstrukce, kde je nutné konzultovat nosnost a dimenze základu s odborníkem. U bran s rozpětím nad 5 metrů nebo hmotností nad 500 kg doporučuji profesionální posouzení a případné zesílení základu.

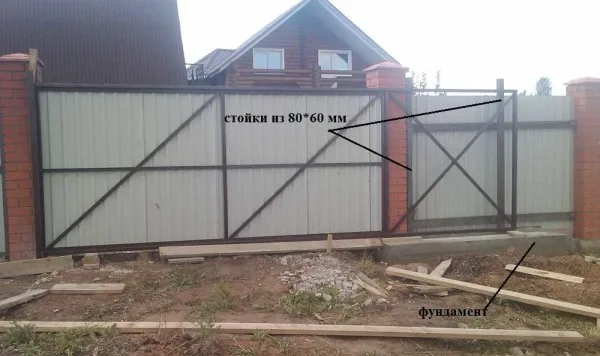

Výroba konstrukce a rámu posuvné brány

Výroba rámu posuvné brány je základem pro její stabilitu a správnou funkci. V této sekci se zaměříme na volbu materiálů, postup svařování a přípravu konstrukce včetně rozteče otvorů pro montáž kování.

Jak vyrobit rám posuvné brány z profilových trubek?

Rám posuvné brány se nejčastěji vyrábí z ocelových profilových trubek jekl o rozměru 60×40×2 mm, které poskytují optimální pevnost a zároveň nejsou příliš těžké. Pro zvýšení tuhosti konstrukce se do rámu přidávají výztuže, které zabraňují deformacím při zatížení i častém užívání. Spoje rámu svařujeme pomocí elektrod vhodných pro ocel, přičemž je zásadní dodržet správnou techniku svařování a dbát na bezpečnostní opatření, například ochranný štít a rukavice. Otvory pro kování posuvné brány se vyvrtávají s roztečí 40 cm, což zajišťuje kompatibilitu s běžně dostupným kování a umožňuje snadnou montáž dalších komponent.

Jak sestavit posuvnou bránu vlastními silami?

Sestavení posuvné brány začíná přesným řezáním profilových trubek 60×40×2 mm podle požadovaných rozměrů. Následně je potřeba umístit a pevně přivařit výztuže, které rám zpevní a zaručí dlouhou životnost brány i při častém používání. Příprava otvorů pro montáž kování s roztečí 40 cm umožňuje přesné osazení válečků, pojezdových kolejnic a dalších prvků samonosné brány. Svařování vyžaduje základní znalosti a vhodné nástroje, proto doporučuji dbát na rovnost a pevnost spojů. Správná montáž posuvné brány zajistí nejen její funkčnost, ale i kompatibilitu s betonovým základem a elektrickým pohonem brány.

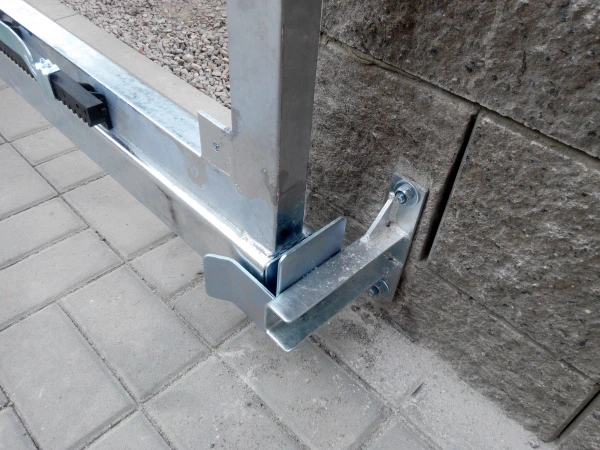

Montáž a instalace kování, válečků a vodicích prvků

Montáž kování a válečků představuje klíčový krok při výrobě a instalaci posuvné brány vlastními rukama. Správný výběr kování podle hmotnosti brány a použití kvalitních válečků s mrazuvzdornými ložisky zaručí spolehlivý a tichý chod i v náročných podmínkách.

Jak namontovat kování a válečky pro posuvnou bránu?

Při montáži kování posuvné brány je zásadní zvolit válečky odpovídající hmotnosti konstrukce, která se pohybuje od 300 do 1500 kg. Standardní průměr válečků je 100 mm, což spolu s roztečí otvorů 40 cm v nosnících zajistí potřebnou stabilitu. Válečky musí být vybaveny mrazuvzdornými ložisky s mazivem odolným do teplot -60 °C, aby brána fungovala bez závad i během zimy. Pevné šroubové spoje přispívají k dlouhodobé stabilitě montáže a brání nežádoucímu posunu kování.

Jak nainstalovat posuvnou bránu?

Instalace posuvné brány začíná upevněním kování a válečků, jejichž typ a velikost se volí podle hmotnosti brány. Zachování rozteče otvorů 40 cm umožňuje rovnoměrné rozložení zatížení a hladký pohyb po betonovém základu brány. Důležitá je kontrola správného usazení válečků s mrazuvzdornými ložisky, které zajistí bezproblémovou funkčnost i v zimních měsících. Pro montáž je vhodné použít šroubové spoje, jež pevně fixují kování k nosníkům a zabrání nežádoucímu pohybu či vůli.

Tip: Při montáži samonosné brány je třeba věnovat zvýšenou pozornost přesnému vyrovnání nosníků a upevnění kování, aby byl zajištěn správný chod i po instalaci elektrického pohonu brány.

Návod na výrobu a montáž posuvné brány svépomocí vždy zahrnuje i správný výběr a instalaci těchto dílů, bez kterých není možné zajistit její funkčnost a dlouhou životnost.

Instalace elektroinstalace a bezpečnostních prvků

Správné zapojení elektrického pohonu posuvné brány je klíčové pro bezpečný a spolehlivý provoz. Elektrický pohon se instaluje společně s fotobuňkami a bezpečnostními senzory, které detekují překážky a chrání osoby i vozidla před nehodami. Fotobuňky umístěte naproti sobě ve výšce 30-50 cm nad zemí, aby spolehlivě zachycovaly průchod.

Pro správnou montáž posuvné brány s motorem postupujte podle tohoto návodu:

1. Připojení napájení – zajistěte stabilní zdroj 230 V s odpovídajícím jištěním.
2. Montáž elektrického pohonu – upevněte pohon na kování posuvné brány a připojte k napájení.
3. Instalace fotobuněk – upevněte fotobuňky na pevné sloupky a propojte je s řídicí jednotkou.
4. Zapojení bezpečnostních senzorů – připojte senzory pro detekci překážek dle výrobce.
5. Nastavení ovládání brány – nakonfigurujte dálkové ovládání a automatické funkce.
6. Testování bezpečnosti – ověřte, že brána zastaví při zachycení překážky.

Tip: Častou chybou je nesprávné vedení kabeláže, které způsobuje výpadky fotobuněk a selhání bezpečnostních prvků. Pečlivě dodržujte rozvody a izolace kabelů.

Tento návod na výrobu a montáž posuvné brány svépomocí pomůže zvládnout instalaci i bez profesionála, pokud máte základní znalosti elektroinstalace a dodržíte bezpečnostní požadavky. Pro složitější systémy doporučuji odbornou konzultaci.

Tipy a triky pro montáž na nerovný terén a vyvarování se chyb

Montáž posuvné brány na nerovný terén vyžaduje přesné vyrovnání místa pro betonový základ, protože výškové rozdíly nad 2 cm na délce kolejnice nebo pásu základu mohou způsobit nesouosost konstrukce a zadrhávání brány. Betonový základ musí být proveden v nezámrzné hloubce, minimálně 80 cm, s výztuží a štěrkopískovým polštářem pro stabilitu. Použití betonu třídy C20/25 s minimální dobou vytvrzení 28 dní zajistí dostatečnou pevnost. Nesprávně provedený základ vede k deformacím rámu, které zvyšují opotřebení válečků a kování posuvné brány.

Jaké chyby se vyvarovat při montáži posuvné brány

• Nepřesné zaměření osy brány způsobí nesouosost a ztíží plynulý pohyb
• Použití betonu nižší kvality než C20/25 nebo nedostatečné vytvrzení vede k prasklinám a nestabilitě základu
• Nevyrovnání terénu pod betonovým základem způsobuje nadměrné namáhání samonosné konstrukce a může poškodit elektrický pohon brány
• Špatná montáž kování, například přímé svaření válečkových plošin místo šroubových spojů, zkracuje životnost a zvyšuje riziko poruch
• Zanášení kolejnice nečistotami a sněhem bez pravidelné údržby vede k zadrhávání pojezdové brány

Tip: Před instalací změřte výškové rozdíly pomocí laserového nivelačního přístroje a na nerovném terénu použijte štěrkopískovou vyrovnávací vrstvu o tloušťce 10-15 cm. Betonový základ musí být pásový, minimálně 40 cm široký a 1,8-2 m dlouhý pro rozpětí 4 m brány, s přivařeným vodicím kanálem pro válečky. Pečlivá kontrola vodorovnosti a kolmice během montáže zajistí dlouhodobou spolehlivost a bezproblémový chod posuvné brány.

Údržba a servis posuvné brány v různých klimatických podmínkách

Pravidelná údržba posuvné brány je nezbytná pro její spolehlivý chod v různých klimatických podmínkách. Čištění kolejnic od sněhu, listí a nečistot zabraňuje zadrhávání brány, které může poškodit kování posuvné brány. V zimě doporučuji instalovat topný kabel, který efektivně odstraňuje námrazu v kolejnici a předchází zablokování brány. Mazání válečků mrazuvzdorným mazivem zvyšuje životnost pohyblivých částí a zajišťuje plynulý posuv i při nízkých teplotách. Servis kování a pravidelná kontrola montáže posuvné brány pomáhají odhalit případné opotřebení a umožňují včasné seřízení, což prodlužuje životnost celé konstrukce.

1. Čištění kolejnic – odstraňte pravidelně nečistoty a sníh, ideálně jednou týdně v zimě
2. Instalace topného kabelu – zamezte námraze v kolejnici pro plynulý chod brány
3. Mazání válečků – aplikujte mrazuvzdorné mazivo každé 3 měsíce
4. Kontrola kování – prověřte pevnost a funkčnost částí během servisu posuvné brány každých 6 měsíců
5. Seřízení posuvné brány – upravte nastavení v případě zhoršeného pohybu nebo hlučnosti

Tip: Údržba posuvné brány je zvláště důležitá u samonosných bran s elektrickým pohonem, kde zanedbání může způsobit poruchy motoru. Tento návod na výrobu a montáž posuvné brány svépomocí zahrnuje i rady, jaké díly jsou potřeba pro dlouhodobou životnost a bezproblémový provoz.

Časté dotazy k výrobě a instalaci posuvných bran vlastními rukama

Časté dotazy k výrobě a instalaci posuvných bran vlastními rukama

Otázka: Jaký základ je potřeba pro samonosnou posuvnou bránu?

Pásový betonový základ by měl být dlouhý 1,8-2 metry, široký 40-50 cm a hluboký minimálně 60 cm, tedy o 10-15 cm pod úroveň zamrzání půdy. Základ musí obsahovat výztuž a štěrkopískový polštář pro zajištění stability brány.

Otázka: Jak vyrobit rám posuvné brány z kovu a dřeva vlastními rukama?

Rám se svařuje z ocelových profilových trubek jekl 60×40×2 mm s výztužemi. Pro montáž kování posuvné brány je důležitá pravidelná rozteč otvorů 40 cm, která usnadňuje přesné upevnění vodicích profilů.

Otázka: Jaká je správná šířka posuvné brány vůči průjezdu?

Šířka brány by měla být o 10 cm větší na každé straně než šířka průjezdu, a k tomu se přidává 30-50 cm na obou stranách kvůli bezpečnému průjezdu vozidel.

Otázka: Jak dlouhé má být protizávaží u lehkých bran do 400 kg?

Protizávaží by mělo mít délku odpovídající jedné třetině šířky průjezdu, u těžších bran se doporučuje délka poloviny šířky.

Otázka: Jak se provádí montáž posuvné brány s elektrickým pohonem?

Montáž začíná upevněním elektromotoru na nosný rám s přesným vyrovnáním. Následuje připojení převodového pásu a elektroinstalace, která zahrnuje montáž fotobuněk a senzorů, podle přiloženého návodu.

Otázka: Jaké jsou nejčastější chyby při výrobě a instalaci posuvné brány?

Typické chyby zahrnují nesprávně připravený betonový základ, nerovný terén, nesouosost konstrukce a chybné zapojení elektroinstalace, což ovlivňuje funkčnost a životnost brány.

Otázka: Jak často je potřeba čistit kolejnici posuvné brány?

Kolejnici je nutné čistit pravidelně, zvláště po zimě, kdy se v ní usazují sníh, listí a bláto, které mohou bránit hladkému posuvu brány.

Otázka: Jaké mazivo je vhodné pro válečky posuvné brány?

Doporučuje se používat mrazuvzdorné mazivo s odolností do -60 °C, které zajistí plynulý chod uzavřených valivých ložisek válečkových vozíků.

Otázka: Jak zajistit spolehlivý provoz posuvné brány v zimě?

Použití topného kabelu v kolejnici a pravidelná aplikace mrazuvzdorného maziva na válečky pomáhá předcházet zablokování při nízkých teplotách.

Otázka: Jak správně připravit betonový základ brány?

Základ musí mít hloubku minimálně 60 cm, šířku alespoň 30 cm, a být vybaven výztuží. Správná příprava zajistí odolnost vůči zatížení a zabrání posunu konstrukce.

Otázka: Jaký je návod na výrobu a montáž posuvné brány svépomocí?

Výroba zahrnuje svaření rámu z profilových trubek a instalaci kování posuvné brány. Montáž vyžaduje přesné zaměření základů, vyrovnání kolejnice a správné zapojení elektrického pohonu.

Otázka: Jak sestavit posuvnou bránu vlastními silami?

Sestavení začíná přípravou rámu, instalací válečků a nosného kování. Důležité je dodržet přesnost rozměrů a správný betonový základ, který unese váhu brány.

Otázka: Jak zapojit elektrický pohon posuvné brány?

Elektroinstalace zahrnuje připojení motoru k napájení, montáž bezpečnostních prvků jako fotobuněk a testování všech funkcí v souladu s návodem výrobce. Bezpečnostní opatření jsou nezbytná.

Otázka: Jaké díly jsou potřeba pro výrobu posuvné brány?

K výrobě jsou nezbytné ocelové profily na rám, kování posuvné brány včetně válečků a vodicích profilů, betonový základ brány, a u motorových bran také elektrický pohon a elektroinstalace.

Otázka: Pro koho je vhodná vlastnoruční výroba posuvných bran a pro koho ne?

Vlastnoruční výroba a montáž se hodí zkušeným kutilům s přístupem k vhodným materiálům a nástrojům. Pro laiky bez potřebných znalostí a vybavení je lepší zvolit profesionální montáž kvůli bezpečnosti a dlouhodobé funkčnosti.
