Řezání závitů na trubce z nerezové oceli vyžaduje přesnost a správný postup, protože materiál je tvrdý a snadno se poškodí. Správná volba nástrojů, mazání a technika zajistí pevný a trvanlivý závit, ať už jde o vnější nebo vnitřní řezání. Podívejme se na praktické kroky, které usnadní ruční i strojní řezání závitů na nerezových trubkách.
Hlavní poznatky
- Pro řezání závitů na nerezové oceli se doporučují závitníky z HSS-Co nebo karbidu s životností až 10× delší než běžné HSS.
- Průměr vrtáku pro metrický závit se vypočítá jako hlavní průměr závitu minus stoupání, např. pro M10 × 1,5 je to 8,5 mm.
- Při ručním řezání závitu je nutné po každé otáčce závitník otočit zpět o půl otáčky pro odlom třísek a správné tvarování závitu.
- Pro slepé otvory je doporučené vrtat hloubku o 1-1,5 násobek stoupání závitu větší než délka závitu, aby bylo místo pro třísky.
- Správné mazání řezným olejem snižuje tření, zvyšuje životnost nástroje a zlepšuje kvalitu závitu v nerezové oceli.
Jak vybrat správné nástroje na řezání závitů z nerezu
Jaké nástroje použít na řezání závitů na trubce z nerezové oceli? Pro optimální výsledky doporučuji používat závitníky z materiálů HSS-Co (vyšší rychlořezná ocel s kobaltem) nebo karbidu. HSS-Co závitníky mají zvýšenou odolnost proti vysokým teplotám a abrazivnímu opotřebení, které nerezová ocel při řezání běžně způsobuje. Karbidové závitníky vydrží až 10× déle než klasické HSS nástroje, což výrazně snižuje náklady při časté práci s nerezem.

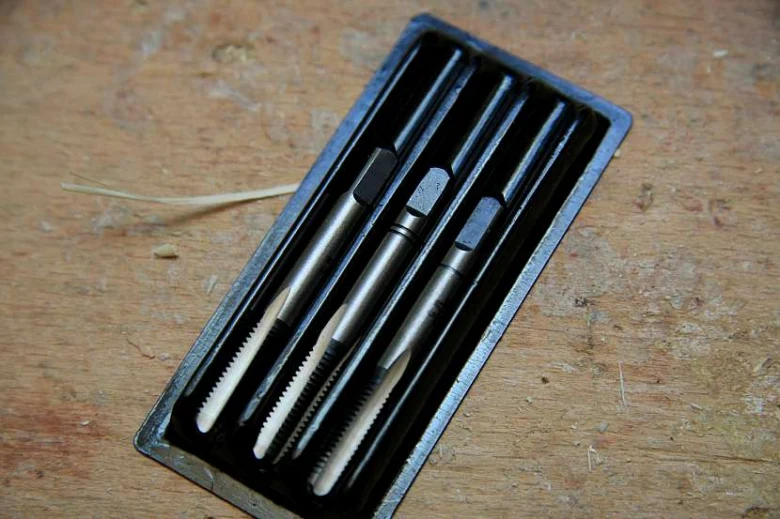

Pro ruční řezání závitů na nerezových trubkách je vhodné zvolit kompletní sadu závitníků, která obsahuje:
- Předřezávací závitník – zahajuje řezání a zajišťuje správné vedení
- Střední závitník – rozšiřuje závit na požadovaný rozměr
- Dokončovací závitník – zajišťuje přesný a hladký závit bez otřepů
Taková sada umožňuje postupné a kontrolované ruční řezání závitů, což minimalizuje riziko poškození materiálu.
Tipy pro řezání závitů na trubkách z nerezu
Při ručním řezání závitů je nezbytné pravidelně mazat řezné nástroje speciálním řezným olejem. Mazání snižuje tření a teplotu, což prodlužuje životnost závitníků a zlepšuje kvalitu závitu. Naopak častou chybou je použití běžného oleje nebo nedostatek mazání, což vede k rychlému otupení nástroje a poškození závitu.
Strojní versus ruční řezání závitů na trubkách z nerezu závisí na objemu práce a přesnosti požadavku. Ruční řezání je vhodné pro menší série a opravné práce, zatímco strojní řezání zajišťuje rychlost a jednotnost při větším množství.
Celkově platí, že volba správných závitníků a pravidelné mazání jsou klíčové pro efektivní řezání závitů na nerezové oceli. Při výběru nástrojů vždy zvažte životnost, přesnost a povahu práce.
- HSS-Co závitníky mají vyšší odolnost vůči nerezové oceli, ale nižší životnost než karbid
- Karbidové závitníky vydrží až 10× déle, jsou však dražší a křehčí
- Sada závitníků pro ruční řezání obsahuje předřezávací, střední a dokončovací závitník
- Pravidelné mazání řezných nástrojů je nezbytné pro dlouhou životnost a kvalitu závitu
Příprava trubky a správné vyvrtání otvoru pro závit
Příprava trubky a správné vyvrtání otvoru pro závit vyžaduje přesné dodržení rozměrů a postupů. Správný průměr vrtáku a hloubka vrtání jsou klíčové pro kvalitní řezání závitů na nerezové trubce bez deformací a poškození materiálu.
Výpočet průměru vrtáku pro metrický závit
Průměr vrtáku pro řezání závitu vypočítáte odečtením stoupání závitu od jeho hlavního průměru. Tento vzorec platí zejména pro metrické závity, což jsou nejčastější typy závitů používané v praxi. Například pro závit M10 × 1,5 je průměr vrtáku 10 mm minus 1,5 mm, což dává 8,5 mm. Tento rozměr umožňuje správné vytvoření vnitřního závitu s dostatečným místem pro závitník a dostatečnou pevností závitu.
Tabulka běžných průměrů vrtáků pro metrické závity:
| Závit | Hlavní průměr (mm) | Stoupání (mm) | Průměr vrtáku (mm) |
|---|---|---|---|
| M6 × 1 | 6 | 1 | 5 |
| M8 × 1,25 | 8 | 1,25 | 6,75 |
| M10 × 1,5 | 10 | 1,5 | 8,5 |
Tip: Pro nerezové trubky s tenkými stěnami je třeba zajistit stabilní upnutí, aby nedošlo k deformaci během vrtání.
Hloubka vrtání pro slepé otvory
U slepých otvorů, kde není možné vrtat přes celou délku trubky, se doporučuje vrtat hlouběji o 1 až 1,5 násobek stoupání závitu než je samotná délka závitu. Tato dodatečná hloubka umožní bezpečné odklonění třísek při řezání vnitřního závitu a předejde zaseknutí závitníku. Například pro závit M10 × 1,5 s délkou závitu 15 mm by měla být hloubka vrtání minimálně 16,5 až 17,5 mm.
Při řezání závitů na tenkostěnných nerezových trubkách je k vrtání vhodné použít nižší otáčky, aby se předešlo přehřátí materiálu a zachovala se přesnost otvoru.
Použití záhlubníku pro kuželové zahloubení
Před zahájením řezání závitu se doporučuje vytvořit kuželové zahloubení pomocí záhlubníku o úhlu 90° nebo 120°. Tento krok usnadní nasazení závitníku a zajistí čistý start závitu bez poškození hran otvoru. Záhlubník vytváří přesné kuželové zahloubení, které zároveň pomáhá odvádět třísky během ručního nebo strojního řezání závitů.
Odborná rada: Pro ruční řezání vnitřního závitu na nerezové trubce je zejména u tenkostěnných trubek vhodné provést tento krok pečlivě, aby se minimalizovalo riziko prasknutí nebo deformace.
—
V souladu s informacemi na eagri.cz je správná příprava trubky základem pro kvalitní a bezpečné řezání závitů na nerezových materiálech. Dodržení přesných rozměrů a postupů výrazně snižuje riziko poškození trubky a zajišťuje pevný a přesný závit.
Ruční řezání závitů na nerezové trubce krok za krokem
Ruční řezání závitů na nerezové trubce vyžaduje precizní a pomalý postup, který minimalizuje riziko poškození materiálu. Následující návod na řezání závitů na trubce z nerezové oceli podrobně popisuje správnou techniku, včetně používání vratidla a vodicí pomůcky, a rady, jak správně odlamovat třísky pro čistý závit.
Jak ručně řezat závity na nerezové trubce krok za krokem
Ruční řezání závitů na nerezové oceli je proces, který vyžaduje trpělivost a přesnost. Pro nerezovou trubku s průměrem 10 mm a závitem M10 × 1,5 trvá ruční řezání přibližně 20 až 30 minut. Základním nástrojem je závitník, který je veden pomocí vratidla osazeného vodicí pomůckou, jež zajišťuje kolmost a rovnoměrné vedení.
Správný postup řezání závitu zahrnuje:
- Příprava otvoru – vyvrtání předem správným průměrem vrtáku podle tabulky řezání závitů.
- Zavedení závitníku – nasazení na začátek otvoru a rovnoměrné vedení.
- Řezání s vratidlem – pomalý, rovnoměrný otáčivý pohyb.
- Zpětný pohyb o půl otáčky – po každých 2 až 3 otočeních mírně zavrátit, aby se odlomily třísky a zabránilo se zaseknutí.
- Opakování řezání – pokračovat do požadované hloubky závitu.
- Čištění závitu – odstranění zbytků třísek a mazání závitníku během práce.
Tip: Častou chybou je příliš rychlé řezání bez zpětných pohybů, což vede k přehřátí nástroje a poškození závitu. Pomalu a pečlivě řízený postup je klíčový pro kvalitní závit.
Čím řezat nerezové trubky a jaké nástroje použít
Pro řezání závitů na trubkách z nerezu jsou nejvhodnější závitníky vyrobené z materiálů HSS-Co (vysokorychlostní ocel s kobaltem) nebo z karbidu. Tyto nástroje mají výrazně delší životnost a zvládají tvrdost nerezové oceli lépe než běžné ocelové závitníky.

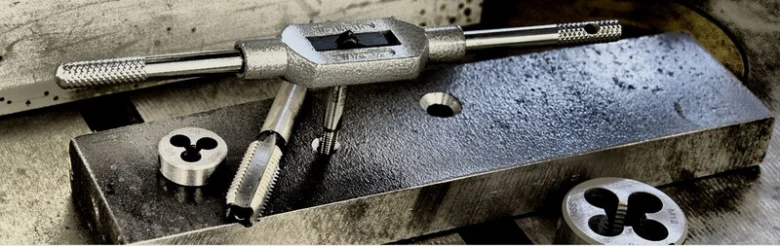

Pro ruční řezání je ideální použít sadu závitníků s vratidlem a vodicí pomůckou, která zaručuje přesné vedení a snižuje možnost zkřivení závitu. Vodicí pomůcka pomáhá udržet nástroj kolmo k povrchu trubky, což je zásadní pro správný vnější závit.
Při řezání nezapomeňte pravidelně mazat závitník řezným olejem, který snižuje tření a teplotu. Také je vhodné průběžně odlamovat třísky zpětným pohybem vratidla, aby nedošlo k zaseknutí nebo poškození závitu.
Tipy pro řezání závitů na trubkách z nerezu zahrnují:
- Volbu správného průměru vrtáku podle tabulky pro výpočet průměru vrtáku na závit.
- Použití kvalitních ručních závitníků s vratidlem a vodicí pomůckou.
- Důsledné mazání a pomalý, kontrolovaný postup řezání.
Tento přístup výrazně zvyšuje šanci na úspěšné ruční řezání závitů i v náročných materiálech, jakým je nerezová ocel.
Mazání a chlazení při řezání závitů na nerezové oceli
Mazání a chlazení jsou při řezání závitů na trubce z nerezové oceli klíčové pro snížení tření a teploty v místě řezu, což prodlužuje životnost závitníků a zajišťuje přesný a čistý závit. Použití správného řezného oleje nebo vysokotlaké chladicí kapaliny výrazně zlepšuje kvalitu obrábění a minimalizuje riziko poškození materiálu.
Čím mazat při řezání závitů na nerezové oceli
Pro mazání doporučuji speciální řezné oleje na minerální bázi s vysokou viskozitou a tepelnou odolností, které udržují stabilní mazací film při teplotách přesahujících 200 °C. Tyto oleje snižují tření mezi závitníkem a nerezovou ocelí, čímž zabraňují rychlému otupení nástroje a zajišťují hladký průběh řezu. Alternativou je vysokotlaké chlazení s tlakem kolem 50 barů, které přivádí chladící médium přímo do řezu a účinně odvádí třísky, což je nezbytné zejména při strojním závitování s rychlostmi řezání 5-12 m/min u HSS a 10-25 m/min u karbidových nástrojů. Nevhodné mazací prostředky s nízkou viskozitou nebo bez přísad proti opotřebení mohou způsobit přehřátí, zvýšené tření a poškození závitníků i závitů.
Tipy pro efektivní mazání a chlazení při řezání závitů
- Nanášejte řezný olej rovnoměrně před zahájením řezání a pravidelně jej doplňujte během práce, aby nedocházelo k vysychání maziva.
- Používejte vysokotlaké chlazení s tlakem cca 50 barů pro efektivní odplavení třísek a snížení teploty v místě řezu.
- Kontrolujte čistotu a množství maziva, protože znečištěné nebo vyschlé mazivo snižuje účinnost chlazení a zkracuje životnost nástroje.
- Při ručním řezání závitů pracujte pomalu a mazivo doplňujte častěji, aby se zabránilo přehřátí a lámání závitníků.
- Vyberte osvědčené řezné oleje dostupné na českém trhu, například Castrol, Shell nebo Mobil, které splňují požadavky na mazání nerezové oceli.
Tip: Častá chyba při ručním řezání závitů je nedostatečné mazání, které vede k rychlému otupení závitníku a vzniku nerovných nebo poškozených závitů.
Mazání a chlazení se hodí především profesionálům i zkušeným kutilům, kteří často řežou závity na nerezových trubkách a vyžadují precizní výsledek. I při jednorázových opravách doporučuji dodržovat správný mazací režim, aby nedošlo k poškození materiálu a nástroje.
Oprava poškozených závitů na nerezové trubce
Poškozený závit na trubce z nerezové oceli výrazně snižuje těsnost a mechanickou pevnost spoje. Oprava závitu vyžaduje přesné postupy, aby se zabránilo dalšímu poškození materiálu a zachovala se integrita trubky. Nejčastěji se používají závitové vložky (například Helicoil), které obnoví vnitřní závit bez nutnosti zvětšování otvoru nebo přeřezávání závitu. Tento způsob je ideální u jemných metrických závitů, kde by další řezání mohlo oslabit stěnu trubky pod 2 mm tloušťky.
Při rozsáhlejším poškození je nutné závit přeříznout ručně nebo strojně podle přesných rozměrů uvedených v tabulkách metrických závitů. Při ručním řezání je nezbytné používat závitníky z rychlořezné oceli s příměsí kobaltu (HSS-Co), které lépe odolávají tvrdosti nerezové oceli a snižují riziko zlomení nástroje. Průměr vrtáku pro předvrtání musí odpovídat normě – například pro M10 × 1,5 je doporučen vrták o průměru 8,5 mm, což zajistí správný profil závitu bez deformace. Použijte také kvalitní řezný olej s vysokým obsahem síry, který snižuje tření a zabraňuje přehřátí během řezání.
Jak opravit poškozený závit na nerezové trubce
- Vyčistěte závit od nečistot, třísek a zbytků starého maziva pomocí měkkého kartáče a odmašťovacího prostředku
- Změřte poškození závitu mikrometrem nebo závitovým kalibrem, abyste vyhodnotili možnost opravy závitovou vložkou nebo nutnost přeříznutí
- Při použití závitové vložky dodržujte přesné rozměry a směr závitu podle výrobce vložek, aby byla zajištěna správná funkčnost a pevnost spoje
- Pokud přeřezáváte závit, použijte závitníky HSS-Co a vrták s průměrem odpovídajícím stoupání závitu (například M6 × 1,0 → vrták 5,0 mm)
- Používejte mazání vhodné pro nerezovou ocel, například sířený řezný olej ve spreji, a během řezání pravidelně odstraňujte třísky zpětným otočením závitníku o půl otáčky
- Po dokončení opravy proveďte kontrolu těsnosti a pevnosti spoje pomocí závitového kalibru a tlakové zkoušky, pokud je to možné
Tip: Častou chybou je použití běžných HSS závitníků bez kobaltu a nedostatečné mazání, což vede k zadření nástroje a poškození závitu. Pro koho se oprava hodí: provozovatelé strojů a instalací s nerezovými trubkami, kde není možné jednoduše vyměnit díl. Pro koho ne: aplikace vyžadující absolutní přesnost a vysokou mechanickou pevnost, kde je vhodnější kompletní výměna poškozené trubky.
Správné zvládnutí řezání závitů na trubce z nerezové oceli je základním předpokladem úspěšné opravy. Doporučuji proto prostudovat si postupy ručního řezání závitů a tabulky s rozměry závitů, abyste předešli chybám a zajistili dlouhodobou funkčnost spoje.
Časté dotazy (FAQ) k řezání závitů na nerezových trubkách
Otázka: Jaký je správný průměr vrtáku pro závit M10 × 1,5 na nerezové trubce?
Použijte vrták o průměru 8,5 mm, což odpovídá hlavnímu průměru závitu minus stoupání. Tento výpočet zajišťuje přesné a čisté řezání závitu bez deformací.
Otázka: Jak postupovat při ručním řezání závitu na nerezové oceli?
Řežte pomalu a rovnoměrně, po několika otáčkách závitník otočte zpět o půl otáčky pro odlom třísek. Používejte vhodné mazání, aby se minimalizovalo tření a zabránilo poškození nástroje.
Otázka: Které materiály jsou vhodné pro závitníky na nerezovou ocel?
Nejvhodnější jsou závitníky z HSS-Co a karbidu. Karbidové závitníky mají až desetkrát delší životnost než běžné HSS nástroje, což zvláště oceníte při strojním řezání závitů.
Otázka: Jakou hloubku vrtat pro slepý otvor při řezání závitu?
Hloubka vrtání by měla být o 1 až 1,5 násobek stoupání závitu delší než požadovaná délka závitu, aby byl dostatek prostoru pro odchod třísek a zabránilo se poškození závitu.
Otázka: Jaké mazání použít při řezání závitů na nerezové trubce?
Doporučuje se řezný olej nebo vysokotlaká chladicí kapalina, které snižují tření, zabraňují přehřívání a prodlužují životnost závitníku.
Otázka: Jak odstranit poškozený závit na nerezové trubce?
Použijte závitovou vložku nebo speciální nástroj na přeříznutí závitu. Před opravou vždy pečlivě očistěte poškozené místo, aby se zabránilo dalším komplikacím.
Otázka: Jak zabránit deformaci tenkostěnných nerezových trubek při řezání závitů?
Podpořte trubku vhodnou podložkou, používejte jemné vrtání a pomalý řez s dostatečným mazáním. Tím omezíte riziko zdeformování stěny trubky.
Otázka: Jaké jsou nejčastější chyby při řezání závitů na nerezové oceli?
Nejčastěji se chybuje s nesprávným průměrem vrtáku, nedostatečným mazáním, příliš rychlým řezáním a zanedbáním pravidelného odlamování třísek, což poškozuje nástroje i materiál.
Otázka: Jak vybrat závitník pro slepý otvor?
Použijte závitníky se spirálovou drážkou a spodní drážkou, které efektivně odvádějí třísky a umožňují čistý závit až ke dnu otvoru.

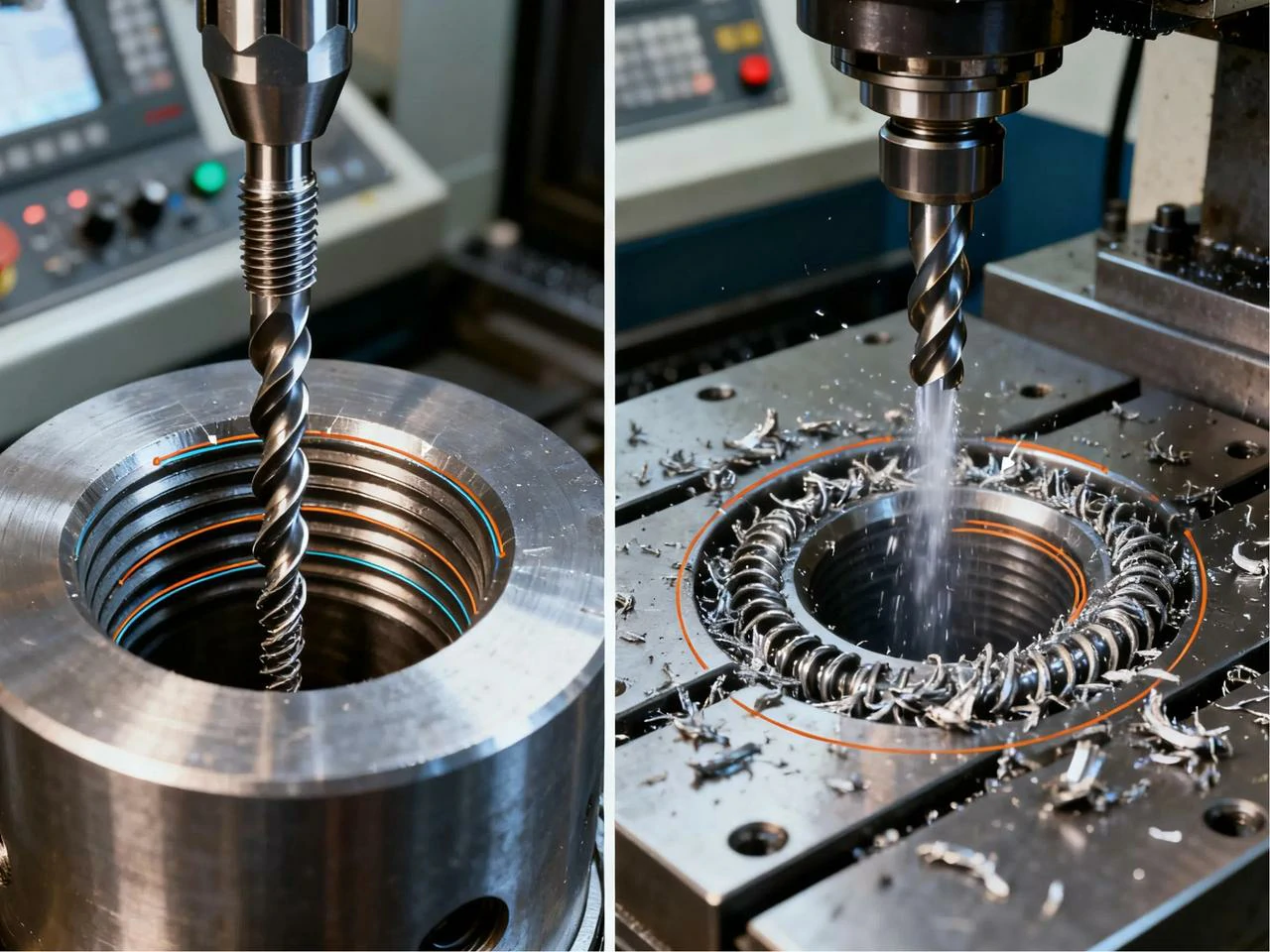

Otázka: Je lepší ruční nebo strojní řezání závitů na nerezové trubce?
Strojní řezání je vhodnější pro vyšší přesnost a rychlost, zatímco ruční řezání se hodí pro malé série a opravy. Výběr závisí na konkrétním použití a dostupném vybavení.
Otázka: Jak vypočítat správný posuv při CNC závitování nerezové oceli?
Posuv v mm/min se rovná stoupání závitu v mm na otáčku krát počet otáček za minutu. Například pro závit M10 × 1,5 při 255 ot/min vychází posuv přibližně 383 mm/min.
Otázka: Jaký je význam záhlubníku při přípravě otvoru pro závit?
Záhlubník vytváří kuželové zahloubení o úhlu 90° nebo 120°, které usnadňuje nasazení závitníku a zabezpečuje čistý začátek závitu bez poškození.

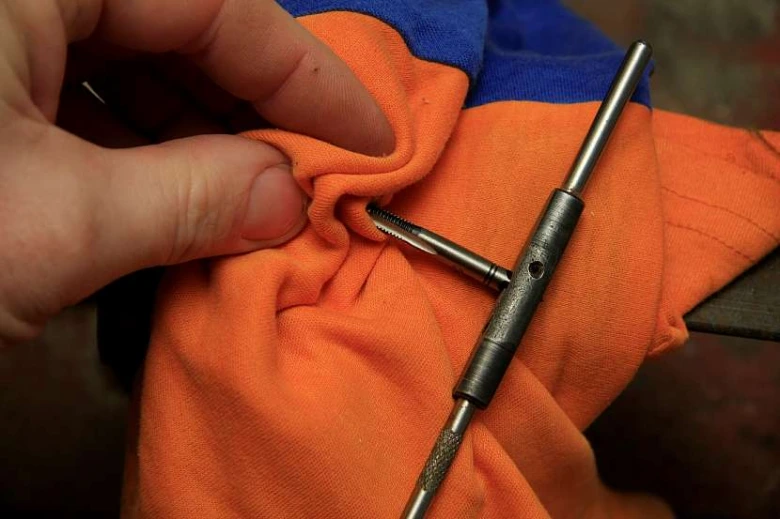

Otázka: Jak se správně starat o závitníky po řezání závitů z nerezu?
Po použití očistěte závitníky od třísek, osušte je a skladujte na suchém místě. Tím se zabrání korozi a zachová se jejich přesnost a životnost.
Otázka: Proč je důležité pravidelně odstraňovat třísky během řezání závitů?
Odstraňování třísek zabraňuje jejich hromadění, které může poškozovat závit i nástroj, a tím zajišťuje přesný a hladký závit.
Otázka: Jak vybrat správnou sadu závitníků pro ruční řezání?
Sada by měla obsahovat předřezávací, střední a dokončovací závitník, aby bylo možné postupně a precizně vytvořit kvalitní vnitřní závit na nerezové trubce.
