Elektromotor lze jednoduše přeměnit na domácí elektrický generátor díky principu elektromagnetické indukce. Použitím asynchronního motoru spolu s diodovým můstkem a správně navinutým měděným drátem získáte funkční zdroj elektřiny pro základní potřeby. Tento postup umožňuje efektivní využití dostupných komponent a snadnou výrobu elektřiny doma.
⭐ Co byste měli vědět
- Elektromotor se používá jako generátor na principu elektromagnetické indukce s výkonem od 0,5 do 1 kW.
- Pro navíjení cívek se používá smaltovaný měděný drát č. 30, například 61 metrů na kartonovém rámu 8 × 30,4 cm.
- Výstupní napětí domácího asynchronního generátoru se pohybuje mezi 220 a 380 V střídavého proudu.
- Pro usměrnění proudu je nezbytný diodový můstek s kapacitou do 50 V a proudovou odolností desítek ampér.
- Generátor je třeba mechanicky pohánět rychlostí vyšší než synchronní otáčky motoru, obvykle 1400-1500 ot./min.
Jak vyrobit domácí elektrický generátor z elektromotoru krok za krokem
Pro výrobu jednoduchého domácího elektrického generátoru z elektromotoru postačí motor s výkonem 0,5 až 1 kW a navinutí cívek z měděného drátu č. 30 na kartonový rám o rozměrech 8 × 30,4 cm. K usměrnění střídavého proudu použijte diodový můstek, který zajistí stabilní stejnosměrný výstup. Neodymové magnety a princip elektromagnetické indukce jsou základem generování elektřiny v takovém zařízení.
Jaký elektromotor je vhodný pro domácí generátor?
Pro domácí generátor elektřiny se nejlépe hodí asynchronní elektromotor s výkonem mezi 0,5 a 1 kW. Tento výkon zaručuje dostatečnou výrobu elektřiny při běžných otáčkách, obvykle kolem 1500 ot./min. Výkon generátoru přímo ovlivňuje množství vyrobené elektřiny i velikost a hmotnost finálního zařízení.
Jak navinout cívky pro generátor z drátu č. 30?
Navíjení cívek provádějte na kartonový rám o rozměrech 8 × 30,4 cm, který dobře drží tvar a izoluje vodič. Použijte měděný drát č. 30, který je vhodný pro elektromagnetickou indukci díky nízkému odporu a dobré pružnosti. Navíjejte rovnoměrně 200 až 300 závitů, aby se dosáhlo optimálního výkonu generátoru bez zbytečného přehřívání.
Jak sestavit diodový můstek pro usměrnění proudu?
Diodový můstek slouží k přeměně střídavého proudu z elektromotoru na stejnosměrný. Použijte diody s kapacitou do 50 V a proudovou zatížitelností alespoň 20 A, aby se zabránilo přehřátí. Správné zapojení diodového můstku je klíčové pro stabilní a spolehlivý výstup elektrického proudu.
- Výběr vhodného elektromotoru s výkonem 0,5-1 kW
- Navinutí cívek z měděného drátu č. 30 na kartonový rám 8 × 30,4 cm
- Montáž diodového můstku pro usměrnění střídavého proudu

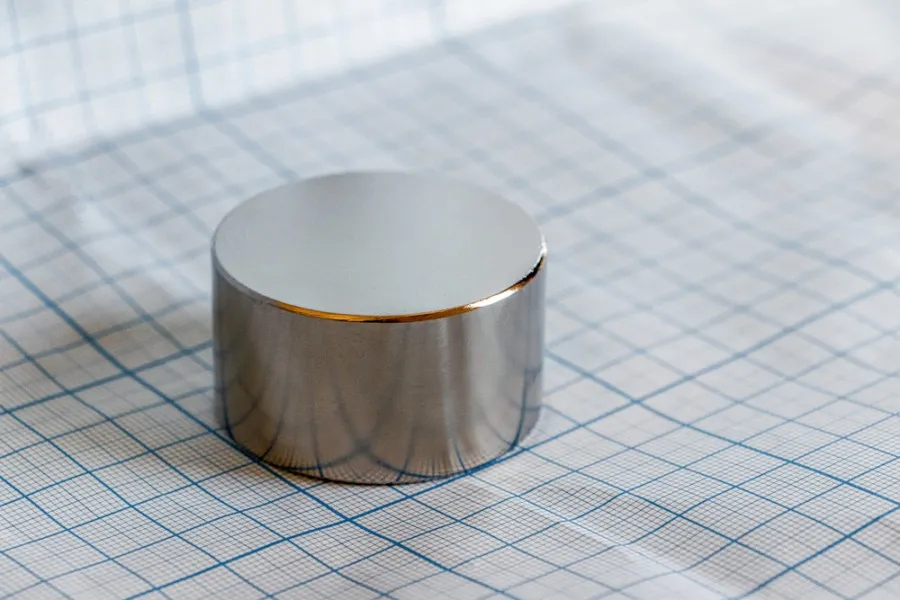

- Použití neodymových magnetů pro zvýšení výkonu generátoru
Tip: Na co si dát pozor – nerovnoměrné navinutí cívek nebo použití příliš tenkého drátu výrazně snižuje výkon generátoru a může způsobit přehřátí. Tento jednoduchý domácí generátor je vhodný pro malé aplikace s nízkým odběrem, ne pro napájení velkých elektrických spotřebičů.
Potřebné materiály a nástroje pro výrobu generátoru
Pro výrobu jednoduchého domácího elektrického generátoru z elektromotoru je základním prvkem asynchronní elektromotor s výkonem v rozmezí 0,5 až 1 kW. Tento motor umožňuje využití principu elektromagnetické indukce k výrobě elektrické energie. K vinutí je vhodný měděný drát č. 30, který zajistí správný proudový průtok a odolnost proti přehřátí. Pro zvýšení výkonu generátoru se používají neodymové magnety, jež poskytují silné magnetické pole.
Důležitou součástí elektrického generátoru je diodový můstek s kapacitou do 50 V, který usměrňuje střídavý proud na stejnosměrný. Kondenzátory s kapacitou v rozmezí 28-138 µF slouží k vyhlazení napětí. Celý systém je třeba upevnit na stabilní rám a k montáži použít vhodné nářadí, například šroubováky a kleště.
| Komponenta | Popis | Parametry |
|---|---|---|
| Elektromotor | Asynchronní motor | 0,5-1 kW |
| Měděný drát č. 30 | Vinutí | Průměr drátu cca 0,25 mm |
| Neodymové magnety | Silné magnetické pole | |
| Diodový můstek | Usměrnění proudu | Kapacita do 50 V |
| Kondenzátory | Vyhlazení napětí | 28-138 µF |
| Rám | Pevná konstrukce | Stabilní upevnění |
| Nářadí | Montáž a úpravy | Šroubovák, kleště, měřicí přístroj |
Tipy pro výrobu domácího elektrického generátoru z elektromotoru
Při výrobě generátoru je třeba dbát na pevné uchycení magnetů i vinutí, jinak dochází k poklesu výkonu generátoru. Návod na výrobu elektrického generátoru z elektromotoru doma doporučuje přesné zapojení diodového můstku a volbu kondenzátorů podle požadovaného napětí a proudu (zdroj: https://cs.wikipedia.org/wiki/Elektrický_generátor). Výroba generátoru z elektromotoru vyžaduje také správné nářadí pro bezpečné a přesné sestavení.
Více informací k tématu najdete v oficiálním zdroji: Wikipedie.
Princip fungování generátoru z elektromotoru
Domácí elektrický generátor z elektromotoru pracuje na principu elektromagnetické indukce, kdy otáčející se rotor s magnety vytváří proměnné magnetické pole, které indukuje elektrický proud ve vinutí statoru. Tento fyzikální jev přeměňuje mechanickou energii otáčení na elektrickou energii ve formě střídavého proudu.
Princip fungování lze detailně popsat takto:
- Rotor je osazen silnými neodymovými magnety, které při otáčení kolem statoru s vinutím z měděného smaltovaného drátu (typicky č. 30) generují proměnné magnetické pole.
- Vinutí statoru, složené z desítek až stovek závitů měděného drátu, reaguje na změny magnetického pole indukcí střídavého napětí a proudu.
- Výstupní elektrický proud a napětí závisí přímo na rychlosti otáčení rotoru a magnetické indukci magnetů; například otáčky kolem 1500-3000 ot./min obvykle generují napětí v rozsahu 220-380 V AC u asynchronních motorů s výkonem 0,5-1 kW.
- Asynchronní motor, běžně používaný v domácích spotřebičích, je vhodný díky své robustní konstrukci a již zabudovanému vinutí statoru, které lze využít bez nutnosti složitého navíjení.
- Pro přeměnu střídavého proudu na stejnosměrný se používá diodový můstek s dostatečnou proudovou kapacitou (například 20-50 A), který usměrňuje výstupní napětí pro napájení stejnosměrných zařízení nebo nabíjení baterií.
Tip: Pro správnou funkci generátoru je nezbytné, aby mechanická rychlost otáčení rotoru překročila synchronní rychlost motoru, která pro 50 Hz síť činí typicky 1400-1500 ot./min. Nižší otáčky vedou k výraznému poklesu výstupního napětí a výkonu.
Výkon generátoru závisí na kvalitě magnetů, počtu závitů vinutí a přesnosti mechanické konstrukce. Například použití 61 metrů měděného drátu č. 30 navinutého hustě kolem rámu o rozměrech 8 cm x 30,4 cm zajišťuje dostatečnou indukci pro generování výkonu v rozsahu 0,5-1 kW.
Pro stabilní provoz je vhodné zapojení vinutí do konfigurace hvězda nebo trojúhelník, které ovlivňují výstupní napětí a proud. Kondenzátory s kapacitou 50-100 µF na fázi pomáhají při buzení asynchronního motoru a stabilizaci napětí.
Častá chyba: Nesprávné upevnění magnetů na rotor nebo nedostatečná rychlost otáčení způsobují nízký výkon a nestabilní výstupní napětí. Dbejte na pevné a přesné uchycení magnetů střídavě póly a na mechanickou stabilitu hřídele.
Tento princip umožňuje jednoduchou přeměnu běžného elektromotoru na domácí generátor elektřiny, který lze mechanicky pohánět ručně, větrnou vrtulí nebo jiným zdrojem otáček. Výroba takového generátoru je vhodná pro kutily se základními elektrotechnickými znalostmi a nástroji, kteří chtějí získat záložní zdroj elektřiny. Naopak pro aplikace vyžadující vysokou účinnost a stabilní dlouhodobý provoz se domácí generátor z elektromotoru nehodí kvůli omezené účinnosti a potřebě přesné synchronizace.
Zapojení elektrických komponent a diodového můstku
Správné zapojení elektrických komponent je klíčové pro stabilní a efektivní výrobu elektřiny v domácím generátoru z elektromotoru. Níže popisuji možnosti zapojení vinutí a osazení diodového můstku pro usměrnění střídavého proudu.
Zapojení vinutí: hvězda a trojúhelník
Vinutí asynchronního motoru lze zapojit ve hvězdě nebo trojúhelníku. Zapojení hvězda snižuje fázové napětí na přibližně 230 V, což umožňuje nižší proudové zatížení vinutí. Trojúhelník nabízí vyšší napětí kolem 400 V s odpovídajícím vyšším proudem. Výběr závisí na požadovaném výkonu generátoru a typu elektromagnetické indukce, kde měděný drát vinutí vytváří magnetické pole doplněné neodymovými magnety.
Schéma zapojení diodového můstku
Diodový můstek se skládá ze čtyř diod uspořádaných tak, aby usměrňovaly střídavý proud na jednosměrný. Tento komponent zajišťuje stabilní napětí, které kondenzátory o kapacitě 28-138 µF dále stabilizují. Můstek je dimenzovaný pro napětí do 50 V a proudy řádu desítek ampér, odpovídající výkonu generátoru.
| Komponenta | Hodnota | Funkce |
|---|---|---|
| Kondenzátor | 28-138 µF | Stabilizace napětí |
| Diodový můstek | 4 diody, 50 V, 30 A | Usměrnění střídavého proudu |
| Vinutí | podle zapojení | Generování střídavého proudu |
Pozor na bezpečnost: Při práci s diodovým můstkem a vinutím dbejte na správné izolace a vhodné dimenzování komponent, aby se zabránilo přehřátí či zkratu. Tento návod na výrobu elektrického generátoru z elektromotoru doma doporučuji doplnit testováním výkonu generátoru před plným nasazením.
Testování, měření a optimalizace výkonu generátoru
Pro správné otestování výkonu domácího elektrického generátoru z elektromotoru je nezbytné měřit klíčové parametry – otáčky, napětí a proud. Otáčkoměr slouží k přesnému měření otáček generátoru, které by měly být při testování ideálně kolem 3000 ot./min. Tento údaj pomáhá vyhodnotit, zda elektromagnetická indukce a konstrukce s měděným drátem a neodymovými magnety pracují optimálně.
Výkon generátoru ovlivňuje připojená zátěž. Při testování se doporučuje použít žárovku s příkonem 20-30 W, která představuje reálnou zátěž a umožňuje kompenzaci přibližně 10 % zátěže motoru. Měření napětí a proudu pod touto zátěží ukáže, jaký proud generátor skutečně produkuje a kolik elektřiny je možné získat.
- Použijte otáčkoměr pro přesné měření otáček
- Zapojte diodový můstek pro usměrnění proudu
- Připojte zátěž 20-30 W k simulaci reálného výkonu
- Měřte napětí a proud pod zátěží pro správnou optimalizaci
Tip: Příliš vysoká zátěž snižuje otáčky a výkon generátoru, proto je vhodné najít rovnováhu mezi zatížením a stabilitou otáček. Tento přístup je klíčový při tom, jak vyrobit domácí generátor elektrické energie s elektromotorem a magnety efektivně a spolehlivě.
Bezpečnostní pokyny při výrobě a provozu generátoru
Při výrobě domácího elektrického generátoru z elektromotoru musíte vždy odpojit zařízení od elektrické sítě, aby nedošlo k úrazu elektrickým proudem nebo zkratu. Kondenzátory v obvodu mohou uchovávat napětí až do několika desítek voltů i po odpojení, proto je nezbytné je před manipulací vybít pomocí odporu s hodnotou 10 kΩ a výkonem minimálně 2 W, aby se předešlo náhlému výboji.
Častou chybou je podcenění izolace měděných vodičů, což může vést ke zkratům a poškození diodového můstku, který musí mít minimální proudovou kapacitu odpovídající maximálnímu výkonu generátoru (například 30 A pro generátor do 1 kW) a maximální napěťovou odolnost alespoň 50 V. Při práci s neodymovými magnety dbejte na pevné mechanické upevnění, protože jejich silné magnetické pole může způsobit náhlé pohyby a zranění.
- Odpojte generátor od sítě před jakýmkoli zásahem
- Vybíjejte kondenzátory přes vhodný odpor, aby nezůstalo nebezpečné zbytkové napětí
- Používejte izolované nástroje a ochranné rukavice s minimální dielektrickou pevností 1000 V
- Pečlivě zkontrolujte zapojení diodového můstku a správné připojení vinutí (zapojení hvězda nebo trojúhelník) podle výkonu generátoru
Tip: Při výrobě generátoru z elektromotoru doma věnujte zvýšenou pozornost izolaci měděného drátu č. 30 a pevnosti upevnění neodymových magnetů, aby nedošlo k mechanickému poškození ani úrazu způsobenému uvolněnými magnety.
Pro koho se výroba hodí: Zkušení kutilové s elektrotechnickými znalostmi a vybavením na měření napětí a proudu. Pro koho NE: Začátečníci bez znalostí základních bezpečnostních pravidel a bez vhodného ochranného vybavení, protože riziko úrazu je vysoké.
Možnosti pohonu a využití domácího generátoru
Pohon elektrického generátoru doma lze zajistit různými způsoby, které ovlivňují jeho výkon a využití. Pro jednoduchý elektrický generátor doma je možné zvolit ruční, větrný nebo šlapací pohon, každý s odlišnými parametry a vhodností podle dostupných zdrojů mechanické energie.
Ruční pohon generátoru
Ruční klika umožňuje přímý pohon generátoru s možností zvýšení otáček pomocí mechanické převodovky. Elektromotor přeměňuje mechanickou energii přes elektromagnetickou indukci na elektrickou, kterou lze usměrnit diodovým můstkem.
Větrný pohon generátoru
Větrná turbína s vrtulí dokáže při rychlosti větru 9-10 m/s vyvinout výkon generátoru kolem 800 W. Tento způsob je vhodný pro stabilní výrobu elektřiny využívající asynchronní motor jako generátor.
Šlapací pohon generátoru
Rotoped s připojeným generátorem využívá lidskou sílu k výrobě elektřiny. Měděný drát ve vinutí a neodymové magnety zajišťují efektivní převod mechanické energie na elektrickou vhodnou pro domácí použití.
- Pohon generátoru může být ruční, větrný nebo šlapací
- Výkon generátoru závisí na zdroji pohybu a konstrukci
- Pro domácí výrobu elektřiny se často využívá elektromotor s magnety a usměrňovač
Tip: Pro jakýkoliv pohon je důležité správné zapojení a testování generátoru, aby byl výkon co nejefektivnější.
Údržba a dlouhodobá péče o generátor
Pro zajištění dlouhodobé funkčnosti domácího generátoru je nezbytné pravidelně chránit zařízení před vlhkostí a teplotami pod 0 °C. Vlhkost způsobuje oxidaci smaltovaného měděného drátu vinutí, což vede ke zvýšení elektrického odporu a snížení výkonu generátoru. Doporučuje se instalovat generátor v suchém, větraném prostoru s relativní vlhkostí pod 60 % a použít nepropustný kryt s IP44 nebo vyšším krytím. Nízké teploty mohou degradovat izolaci vinutí i mechanické části, zejména u asynchronních motorů přestavěných na generátor, proto je vhodné zajistit temperaci nebo umístění v místnosti s teplotou nad 5 °C.
Diagnostika stavu generátoru by měla zahrnovat pravidelnou kontrolu vinutí na přerušení nebo zkrat, ideálně pomocí měření izolačního odporu megohmetrem s hodnotou nad 1 MΩ. Mechanické spoje a upevnění hřídele je nutné kontrolovat na vůli a opotřebení, protože uvolněné spojení snižuje přenos otáček a tím i výkon. Diodový můstek vyžaduje testování propustnosti a správného zapojení, přičemž nesmí docházet k přehřívání nebo jiskření. Zapojení vinutí v konfiguraci hvězda musí být pravidelně ověřeno měřením fázových napětí, která by měla být v rozmezí 220-240 V při nominálním otáčení.
- Umístit generátor do suchého prostoru s relativní vlhkostí pod 60 % a teplotou nad 5 °C
- Provádět měření izolačního odporu vinutí megohmetrem minimálně jednou za 6 měsíců
- Kontrolovat mechanické spoje a upevnění hřídele na vůli a opotřebení každé 3 měsíce
- Testovat diodový můstek na propustnost a přehřívání při každé větší údržbě
- Ověřovat správné zapojení vinutí v konfiguraci hvězda měřením fázových napětí
- Vyvarovat se provozu generátoru nad jeho jmenovitý výkon (např. 1 kW pro běžný asynchronní motor)
Tip: Častou chybou je zanedbání ochrany proti vlhkosti, která způsobuje korozi měděného drátu a následný pokles účinnosti generátoru. Tato péče je zásadní zejména u domácích generátorů z elektromotorů s magnety, kde i malá oxidace snižuje kvalitu elektromagnetické indukce a výkon generátoru.
Tato údržba se hodí pro kutily s elektrotechnickými znalostmi a přístupem k měřicím přístrojům. Naopak není vhodná pro uživatele bez základních znalostí elektrotechniky, protože nesprávná diagnostika a zásahy mohou vést k poškození generátoru nebo riziku úrazu elektrickým proudem.
Integrace generátoru s bateriovými systémy a invertory
Integrace domácího generátoru s bateriovým systémem umožňuje efektivní uchování a využití vyrobené elektřiny. Generátor, například vyrobený z asynchronního motoru s neodymovými magnety a měděným drátem vinutí, se připojuje k bateriím přes regulátor napětí. Tento regulátor stabilizuje výstupní napětí, které může kolísat vlivem proměnného výkonu generátoru a elektromagnetické indukce. Pro napájení běžných domácích spotřebičů je nutné použít invertor, který přeměňuje stejnosměrný proud z baterií na střídavý proud s požadovaným napětím, obvykle v rozsahu 1,5-20 V.
Praktický postup výroby domácího generátoru elektřiny z elektromotoru zahrnuje:
- Připojení generátoru k bateriovému systému přes regulátor napětí
- Použití diodového můstku pro usměrnění proudu před bateriemi
- Zapojení invertoru pro přeměnu stejnosměrného proudu na střídavý
- Testování výstupního napětí a výkonu generátoru při různém zatížení
Tip: Na co si dát pozor – nesprávně zvolený regulátor může poškodit baterie kvůli přepětí nebo podvybití. Tento systém se hodí pro domácnosti s menší spotřebou a záložními bateriemi, ale ne pro velké energetické potřeby bez profesionálního návrhu.
Časté dotazy
Jak si doma vyrobit elektřinu pomocí elektromotoru?
Použijte asynchronní elektromotor s výkonem 0,5-1 kW, navinete měděný drát č. 30 na kartonový rám 8 × 30,4 cm a připojíte diodový můstek pro usměrnění střídavého proudu.
Jaký proud vyrábí domácí generátor z elektromotoru?
Výstupní proud závisí na zatížení a otáčkách, typicky lze dosáhnout výkonu okolo 0,5 až 1 kW při napětí 220-380 V střídavého proudu.
Jak zapojit diodový můstek pro domácí generátor?
Diodový můstek usměrňuje střídavý proud na stejnosměrný, používá se můstek s kapacitou do 50 V a proudovou odolností desítek ampér, správná orientace diod je klíčová.
Jaké jsou bezpečnostní zásady při výrobě a provozu generátoru?
Nikdy nepracujte s generátorem připojeným k síti, vždy před manipulací vybíjejte kondenzátory a dodržujte základní elektrotechnická bezpečnostní pravidla.
Jak měřit výkon domácího generátoru?
Použijte otáčkoměr pro měření otáček, připočtěte 10 % pro kompenzaci zátěže a testujte výkon s žárovkou 20-30 W při otáčkách kolem 3000 za minutu.
Jaké materiály jsou potřebné pro výrobu domácího generátoru?
Potřebujete asynchronní elektromotor 0,5-1 kW, měděný drát č. 30, neodymové magnety, diodový můstek, kondenzátory 28-138 µF a pevný rám pro upevnění.
Jak dlouho trvá navíjení cívek pro generátor?
Navíjení 61 metrů měděného drátu na kartonový rám 8 × 30,4 cm obvykle trvá několik hodin v závislosti na zkušenostech výrobce.
Jaké jsou možnosti pohonu domácího generátoru?
Generátor lze pohánět ruční klikou, větrnou vrtulí nebo šlapáním na rotopedu, při větru 9-10 m/s může dosahovat výkon 800 W.
Jak zajistit dlouhodobou údržbu generátoru?
Chraňte motor před vlhkostí a mrazem pod 0 °C, pravidelně kontrolujte vinutí a mechanické spoje, měřte elektrické parametry pro diagnostiku.
Jak integrovat domácí generátor s bateriovými systémy?
Připojte generátor přes regulátor napětí k bateriovému systému a použijte invertor pro přeměnu stejnosměrného proudu na střídavý pro napájení spotřebičů.
Jak lze využít magnety pro zvýšení efektivity domácího generátoru z elektromotoru?
Použití silných neodymových magnetů může zvýšit indukci a tím i výkon generátoru až o 30 % oproti běžným magnetům.
Jak správně nastavit otáčky elektromotoru při výrobě generátoru, aby byl výstupní proud stabilní?
Optimální otáčky jsou obvykle mezi 1500 a 1800 ot./min, což zajistí stabilní střídavý proud s frekvencí kolem 50 Hz.
