Chemické a galvanické mědění představují dva základní způsoby nanášení měděné vrstvy na kovové povrchy. Klíčem k jejich úspěchu je správné složení elektrolytu a precizní příprava roztoku, které ovlivňují kvalitu pokovování i životnost výsledného povrchu. Podívejme se na konkrétní receptury a postupy, které zaručují efektivní a bezpečné mědění.
📝 Ve zkratce
- Galvanické mědění probíhá při napětí od 0,2 V s dobou pokovování 30-120 minut.
- Elektrolyt pro galvanické mědění obsahuje měděné ionty, kyanidy, sírany a chlór s teplotou 18-22 °C.
- Chemické mědění funguje bez elektrického proudu za použití speciálních chemických roztoků.
- Při přípravě je nezbytné důkladné očištění a odmaštění povrchu předmětu.
- Galvanické linky mají rozměry van od 1400 × 600 × 1000 mm po 2000 × 800 × 1900 mm a jsou vybaveny automatickým řízením parametrů.
Co je chemické a galvanické mědění a jaký je jejich princip?
Galvanické mědění je elektrochemický proces, při kterém se na povrch kovového substrátu nanáší měděná vrstva pomocí stejnosměrného elektrického proudu. Napětí v tomto procesu obvykle začíná na 0,2 V a je pečlivě regulováno podle typu elektrolytu a požadované kvality povlaku. Elektrolyt pro galvanické mědění obsahuje měděné soli, například měďnatý kyanid nebo síran měďnatý, doplněné o stabilizátory a přísady pro zlepšení přilnavosti a hladkosti vrstvy. Při pokovování se měděné ionty z elektrolytu redukují na povrchu katody, tedy ošetřovaného předmětu, zatímco měděné anody se rozpouštějí a doplňují ionty do roztoku.
Naopak chemické mědění probíhá bez použití elektrického proudu a využívá chemickou redukci mědi přímo v roztoku. Chemický roztok obvykle obsahuje měďnaté soli, redukční činidla (například formaldehyd) a stabilizátory, které umožňují samovolné usazování měděné vrstvy na povrchu substrátu. Tento proces nevyžaduje elektrické připojení a je vhodný pro pokovování složitých tvarů a nekovových materiálů, kde by galvanické mědění bylo technicky náročné.
Co je galvanické mědění a jak probíhá jeho příprava
Příprava roztoku pro galvanické mědění začíná přesným odměřením a smícháním měděných solí, nejčastěji síranu měďnatého nebo kyanidových komplexů, s přídavkem kyseliny sírové a dalších složek regulujících pH a vodivost elektrolytu. Elektrolyt musí mít teplotu mezi 18 až 22 °C a koncentraci mědi přibližně 20-50 g/l, což zajišťuje stabilní průběh pokovování. Předměty určené k mědění je nutné důkladně odmaštit, chemicky nebo elektrochemicky očistit a případně leptat, aby se zajistila optimální přilnavost měděné vrstvy. Anody z čisté mědi jsou umístěny v elektrolytu tak, aby nedošlo k jejich přímému kontaktu s pokovávaným povrchem, často se používají netkané textilie jako ochranné návleky pro omezení kontaminace.
Proces probíhá na galvanických linkách, které mohou mít vany o rozměrech od 1400 x 600 x 1000 mm až po 2000 x 800 x 1900 mm, vybavené automatickým řízením napětí, proudové hustoty a teploty. Proudová hustota se obvykle pohybuje mezi 1 a 5 A/dm², doba pokovování závisí na požadované tloušťce vrstvy, která se běžně pohybuje od 5 do 20 mikrometrů, a trvá od 30 minut do několika hodin. Kontrola tloušťky vrstvy se provádí pravidelně měřením, aby se zabránilo vzniku vad, jako jsou hrboly nebo tmavé fleky, které vznikají při příliš vysokém proudu.
Jaké jsou rozdíly mezi chemickým a galvanickým měděním
- Galvanické mědění využívá elektrický proud k řízenému nanášení měděné vrstvy, což umožňuje přesnou kontrolu tloušťky a kvality povlaku.
- Chemické mědění probíhá bez elektrického proudu, založené na chemické redukci mědi v roztoku, vhodné pro složité tvary a nekovové substráty.
- Elektrolyt pro galvanické mědění obsahuje měděné soli (např. kyanidy, sírany) a stabilizátory, zatímco chemický roztok zahrnuje redukční činidla jako formaldehyd.
- Galvanické linky disponují automatickým řízením parametrů a umožňují nanášení vrstev o tloušťce 5-20 µm během 30 minut až několika hodin.
- Chemické mědění je méně náročné na technologické vybavení, ale vrstvy bývají tenčí a méně homogenní.
- Příprava roztoku galvanického mědění vyžaduje přesné dodržení koncentrací a teploty, zatímco chemická mědicí lázeň musí být pravidelně doplňována redukčními složkami.
Tip: Častou chybou při galvanickém mědění je nastavení příliš vysoké proudové hustoty, která vede k nerovnoměrnému nánosu a vzniku povrchových vad. Proto doporučuji pečlivě sledovat a regulovat proudové parametry během celého procesu.
Pro koho se galvanické mědění hodí: Pro výrobce kovových dílů vyžadujících odolné, přesné a rovnoměrné měděné povlaky s možností kombinace s dalšími povrchovými úpravami. Pro koho není vhodné: Pro pokovování složitých nekovových tvarů nebo velmi drobných komponent, kde je vhodnější chemické mědění bez použití elektřiny.
Složení elektrolytů pro galvanické mědění
Složení elektrolytů pro galvanické mědění je klíčové pro správný průběh technologie galvanického pokovování. Elektrolyt pro mědění obsahuje několik základních chemických látek, které umožňují efektivní transport měděných iontů a kontrolu kvality vrstvy. Jak se připravuje elektrolyt pro galvanické mědění mědí, závisí na přesném složení, koncentracích a provozních podmínkách, přičemž je nutné pečlivě dodržovat bezpečnostní opatření kvůli toxickým složkám, jako jsou kyanidy.
Chemické složení lázní pro galvanické mědění mědí
Elektrolyt pro galvanické mědění složení obsahuje:
- Kyanidy (například draselné kyanidy, KCN) – zajišťují komplexaci měděných iontů a stabilizují roztok.
- Síran (CuSO4) – zdroj měděných iontů Cu²⁺ nezbytných pro pokovování.
- Chlór – často v podobě chloridů, které ovlivňují vodivost elektrolytu a stabilizují anody.
- Měděné ionty – vznikají rozpouštěním měděných anod při teplotě obvykle 18-22 °C.
Tyto složky spolu vytvářejí prostředí, ve kterém dochází k řízenému usazování mědi na katodě galvanické linky.
Chemické reakce v elektrolytech
Při galvanickém mědění probíhá na anodě oxidace mědi na měděné ionty, které se uvolňují do elektrolytu, zatímco na katodě se tyto ionty redukují zpět na kovovou měď. Reakce lze vyjádřit rovnicemi:
| Elektroda | Reakce |
|---|---|
| Anoda | Cu (s) → Cu²⁺ + 2e⁻ |
| Katoda | Cu²⁺ + 2e⁻ → Cu (s) |
Tyto chemické reakce umožňují kontinuální pokovování kovových povrchů s vysokou přesností a kontrolou tloušťky vrstvy. Na co si dát pozor: při nesprávné koncentraci kyanidů nebo teplotě elektrolytu může dojít k poruše vrstvy nebo zvýšené toxicitě provozu.
Tip: Kontrola složení lázně a pravidelná analýza elektrolytu jsou nezbytné pro stabilní chod galvanických linek a kvalitní galvanické mědění.
Příprava roztoku pro chemické mědění
Příprava roztoku pro chemické mědění vyžaduje přesné složení a dodržení bezpečnostních opatření. Chemické mědění probíhá bez použití elektrického proudu a spoléhá na speciální roztoky obsahující komplexní měďnaté soli a redukční činidla, která umožňují pokovování i na nekovových površích.
Chemické mědění nekovových substrátů
Chemické mědění nekovových substrátů, jako jsou plasty, vyžaduje důkladnou povrchovou přípravu, aby se zajistila dobrá přilnavost měděné vrstvy. Tento proces začíná aktivací povrchu, která odstraní organické nečistoty a vytvoří vhodné chemické podmínky pro usazení mědi.
- Čištění povrchu – odstraňte mastnotu a prach pomocí vhodného odmašťovacího prostředku.
- Aktivace substrátu – aplikujte chemický roztok obsahující aktivátory, které připraví povrch pro mědění.
- Příprava mědícího roztoku – smíchejte komplexní měďnaté soli s redukčními činidly podle přesného poměru.
- Namáčení – ponořte substrát do roztoku za stálé teploty obvykle mezi 40-60 °C.
- Kontrola vrstvy – pravidelně měřte tloušťku nanesené mědi, ideálně v rozsahu 1-5 mikrometrů.
Takový postup umožňuje vytvořit rovnoměrnou měděnou vrstvu, která je základem pro následné galvanické pokovování nebo jiné úpravy. Chemické mědění je vhodné zejména tam, kde galvanické linky nejsou dostupné nebo kde nelze použít elektrický proud.
Tip: Při přípravě roztoku dbejte na přesné dávkování složek a použití ochranných pomůcek, protože chemické látky mohou být korozivní.
Jak probíhá galvanické mědění krok za krokem
Galvanické mědění je proces nanášení měděné vrstvy na kovový povrch pomocí elektrického proudu. Přesná příprava povrchu a správné nastavení parametrů jsou nezbytné pro dosažení kvalitního a rovnoměrného povlaku. Následuje podrobný návod na galvanické mědění krok za krokem.
Příprava povrchu
Před samotným měděním je třeba povrch důkladně očistit, odmaštěním v alkalickém roztoku s pH mezi 11 a 13, který odstraní tuky a oleje. Následuje mechanické broušení smirkovým papírem o zrnitosti 800 až 1200, případně ocelovou vlnou, aby se odstranily oxidy a zvýšila drsnost povrchu pro lepší přilnavost mědi. Po broušení je nutné povrch důkladně opláchnout demineralizovanou vodou, aby nezůstaly žádné zbytky nečistot. Tento krok výrazně snižuje riziko vzniku vad, jako jsou bubliny nebo odlupování vrstvy.
Nastavení parametrů a pokovování
Po přípravě povrchu se předmět zavěsí jako katoda do vany s elektrolytem pro galvanické mědění, jehož složení zahrnuje měďnaté ionty (Cu²⁺), sírany a chloridy v koncentracích přizpůsobených typu substrátu. Měděné anody jsou umístěny co nejdále od povrchu, aby se zabránilo lokálnímu přehřívání a nerovnoměrnému pokrytí. Napětí se nastaví na počátečních 0,2 V a může být zvýšeno až na 0,5 V v závislosti na požadované rychlosti nanášení. Teplota elektrolytu se udržuje mezi 18 a 22 °C, což optimalizuje rychlost elektrochemické reakce a kvalitu vrstvy. Proudová hustota by měla být mezi 1 a 3 A/dm², protože vyšší hodnoty vedou k tvorbě vad, jako jsou hrboly nebo tmavé skvrny. Doba pokovování se pohybuje od 30 minut do 2 hodin podle požadované tloušťky měděné vrstvy, která se průběžně kontroluje měřením mikrometrem nebo ultrazvukovým tloušťkoměrem.
Údržba a závěrečná péče
Po dokončení procesu je nutné povrch důkladně opláchnout demineralizovanou vodou, aby se odstranily zbytky elektrolytu, které by mohly způsobit korozi nebo chemické poškození. Následuje sušení v suchém prostředí, případně lehké leštění pro odstranění drobných nerovností. Pro dlouhodobou ochranu je vhodné aplikovat pasivační nebo konverzní povlak. Správná údržba prodlužuje životnost měděné vrstvy a zajišťuje její funkčnost v provozních podmínkách.
Tip: Častou chybou je nedostatečné odmaštění a neodstranění oxidů před pokovováním, což vede k špatné přilnavosti mědi a vzniku defektů. Pro koho se galvanické mědění hodí: pro kovové díly vyžadující odolnost proti korozi a mechanickému opotřebení. Naopak pro nekovové nebo velmi jemné povrchy bez vhodné přípravy není tento proces vhodný, protože může dojít k nerovnoměrnému nanesení vrstvy.

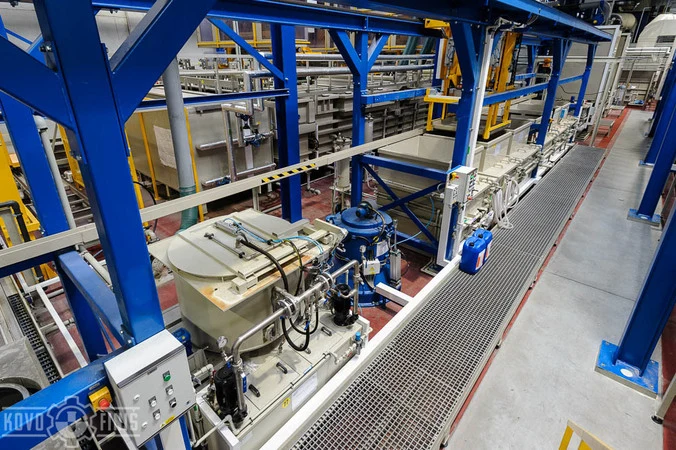

Zařízení a technologie používané při mědění
Galvanické linky představují klíčové zařízení pro proces galvanického pokovování, včetně mědění kovů. Typické galvanické linky jsou vybaveny vanami s rozměry od 1400 × 600 × 1000 mm až po větší modely o rozměrech 2000 × 800 × 1900 mm, které pojmou dostatečné množství elektrolytu pro mědění. Tyto vany jsou základními prvky, ve kterých probíhá příprava roztoku mědění a samotný proces nanášení měděné vrstvy.
Automatizace galvanických procesů výrazně zvyšuje efektivitu a přesnost mědění. Moderní galvanické linky jsou proto vybaveny automatickým řízením, které umožňuje kontrolu tloušťky vrstvy mědi a optimalizuje dobu expozice. Dopravníky v rámci linek zajišťují plynulý pohyb součástí mezi jednotlivými vanami, čímž minimalizují riziko mechanického poškození a zvyšují kapacitu výroby. Další doplňkovou technologií je odsávání, které snižuje koncentraci výparů a tím zlepšuje bezpečnost a ekologičnost provozu.
- Galvanické linky disponují vanami pro elektrolyt o rozměrech od 1400 × 600 × 1000 mm do 2000 × 800 × 1900 mm
- Automatizace galvanických procesů umožňuje precizní kontrolu tloušťky vrstvy mědi
- Dopravníky zajišťují efektivní transport součástí mezi jednotlivými fázemi
- Odsávání zlepšuje pracovní prostředí a splňuje ekologické standardy
Jaké chyby se nejčastěji dělají při chemickém a galvanickém mědění
Mezi časté chyby patří nedostatečná kontrola složení elektrolytu pro mědění a nevhodná příprava roztoku mědění, což ovlivňuje kvalitu vrstvy. Správná příprava a pravidelná údržba galvanických linek jsou proto zásadní pro dosažení požadovaných vlastností povlaku.
Bezpečnost a environmentální aspekty při chemickém a galvanickém mědění
Ekologické náhrady elektrolytů
V moderních galvanických linkách se stále častěji používají elektrolyty bez kyanidů a těžkých kovů, které výrazně snižují environmentální zátěž a usnadňují následnou likvidaci odpadních vod. Tyto ekologické elektrolyty pro mědění obsahují především síran měďnatý s přídavkem stabilizátorů a komplexačních látek, které zajišťují stabilní průběh galvanického procesu a přesnou kontrolu tloušťky měděné vrstvy. Použití těchto náhrad minimalizuje riziko kontaminace půdy a vodních zdrojů, což je zásadní pro splnění ekologických norem v průmyslových provozech.
Ochranné pomůcky a větrání
Při práci s chemickými roztoky a galvanickými lázněmi je nezbytné používat gumové rukavice odolné vůči kyselinám a zásadám, ochranné brýle s bočními štíty a ochranný oděv z materiálů chránících před chemikáliemi. Pro minimalizaci expozice nebezpečným parám je nutné zajistit provoz v prostorách s mechanickým větráním o minimálním výměnném objemu 10 vzduchových změn za hodinu. Nedostatečné větrání patří mezi nejčastější chyby, které vedou k podráždění dýchacích cest nebo akutním otravám, proto je instalace odsávacích systémů a pravidelná kontrola kvality vzduchu v provozu nezbytná.
Likvidace odpadů a provoz galvanizace
Provoz galvanických linek vyžaduje precizní nakládání s odpadními vodami a chemickými zbytky, které obsahují měďnaté ionty a další toxické látky. Pro zajištění ekologické bezpečnosti je nutné používat speciální neutralizační a filtrační technologie, například chemickou srážecí úpravu a iontoměničové filtry, které snižují koncentraci kovů pod legislativní limity. Nesprávná likvidace elektrolytů může způsobit trvalé poškození vodních ekosystémů, proto je pravidelný monitoring složení odpadních vod a vedení provozní dokumentace povinný. Dodržování těchto opatření výrazně snižuje zdravotní rizika pracovníků a přispívá k udržitelnému provozu galvanizace.
Kontrola kvality a měření tloušťky měděné vrstvy
Kontrola kvality a měření tloušťky měděné vrstvy patří mezi klíčové činnosti v procesu chemického a galvanického mědění. Pravidelné měření během 30-120 minut pokovování zajišťuje správnou tloušťku vrstvy a kvalitu povrchu, což je nezbytné pro funkčnost a trvanlivost pokovených dílů.
Metody měření tloušťky vrstvy
Pro přesné stanovení tloušťky vrstvy mědi se používají různé metody. Mikrometr umožňuje mechanické měření tloušťky vrstvy přímo na povrchu, vhodné pro tenké vrstvy do 100 mikrometrů. Magnetická metoda detekuje změnu magnetického pole způsobenou měděnou vrstvou, což je rychlá a bezkontaktní metoda vhodná pro kontinuální kontrolu na galvanických linkách. Ultrazvuková metoda využívá zvukové vlny k měření tloušťky vrstev i na nerovných površích, a proto se osvědčuje při kontrole složitých součástek.
| Metoda | Využití | Výhody |
|---|---|---|
| Mikrometr | Přímé měření tenkých vrstev | Přesnost do 1 mikrometru |
| Magnetická metoda | Kontrola v galvanických linkách | Rychlost a bezkontaktní měření |
| Ultrazvuková metoda | Měření na složitých tvarech | Vhodné pro nerovné povrchy |
Tip: Průběžná kontrola tloušťky vrstvy během galavanického pokovování minimalizuje riziko příliš tenké nebo naopak přehnaně silné vrstvy, což může ovlivnit životnost výrobku.
Časté dotazy
Jaký je rozdíl mezi chemickým a galvanickým měděním?
Chemické mědění probíhá bez elektrického proudu pomocí chemických roztoků, zatímco galvanické mědění využívá elektrický proud k nanášení mědi.
Jaké chemikálie se používají při galvanickém mědění?
Elektrolyt obsahuje měděné ionty, kyanidy, sírany a chlór, elektrolyt se udržuje při teplotě 18-22 °C.
Jak dlouho trvá proces galvanického mědění?
Doba pokovování se pohybuje mezi 30 minutami až 2 hodinami v závislosti na požadované tloušťce měděné vrstvy.
Jak připravit roztok pro chemické mědění?
Příprava zahrnuje míchání komplexních měďnatých solí a redukčních činidel bez použití elektrického proudu, kontrola pH a skladování.
Jak probíhá příprava povrchu před měděním?
Povrch se čistí smirkovým papírem, odmašťuje chemicky a případně leptá pro lepší přilnavost mědi.
Jaké jsou bezpečnostní opatření při galvanickém mědění?
Používejte gumové rukavice, ochranné brýle, větrejte prostor a likvidujte odpadní vody dle předpisů.
Jak se měří tloušťka měděné vrstvy?
Tloušťka se měří mikrometrem, magnetickou nebo ultrazvukovou metodou během a po procesu pokovování.
Jaké technologie se používají pro galvanické mědění?
Používají se galvanické linky s vanami o rozměrech 1400 × 600 × 1000 mm až 2000 × 800 × 1900 mm s automatickým řízením parametrů.
Jaké jsou ekologické alternativy elektrolytů?
Existují bezkyanidové elektrolyty na bázi měděných solí, které jsou biologicky odbouratelné a šetrnější k životnímu prostředí.
Jaké jsou běžné chyby při chemickém a galvanickém mědění?
Nejčastější chyby jsou nedostatečné očištění povrchu, nesprávná teplota elektrolytu a příliš vysoký proud vedoucí k vadám povrchu.
Jaký je princip galvanického pokovování?
Galvanické pokovování funguje na principu elektrolýzy, kde kovové ionty z roztoku jsou redukovány na povrchu katody během průchodu elektrického proudu.
Jak probíhá galvanizace krok za krokem?
Galvanizace zahrnuje čtyři základní kroky: přípravu povrchu, ponoření do elektrolytu, aplikaci elektrického proudu po dobu 10 až 30 minut a následné opláchnutí a sušení.
