Venturiho efekt popisuje změnu tlaku a rychlosti proudící tekutiny při průchodu zúženým místem, což je základní princip fyziky tekutin. Tento jev, odvozený z Bernoulliho principu, nachází široké uplatnění v technických zařízeních, například ve Venturiho trubicích či maskách. Pochopení jeho fungování umožňuje efektivní využití v průmyslu, medicíně i laboratorních aplikacích.
Podstata v kostce
- Venturiho efekt popisuje snížení tlaku při průchodu tekutiny zúženou částí potrubí za současného zvýšení rychlosti.
- Venturiho trubice využívá Bernoulliho rovnici k výpočtu rychlosti a tlaku v různých částech potrubí.
- Při vstupní rychlosti vzduchu 15 m/s a poloměru širší části 1 cm dochází k rozdílu hladin rtuti 1,6 cm.
- Venturiho efekt se prakticky využívá v aerodynamice, vodovodních bateriích či měření průtoku vzduchu.
- Venturiho trubice je vhodná pro měření rychlostí do hodnot blízkých rychlosti zvuku, při vyšších rychlostech jsou omezení.
Co je Venturiho efekt a jaký je jeho princip?
Venturiho efekt je fyzikální jev, při kterém proudící tekutina nebo plyn při průchodu zúženou částí potrubí zvyšuje svou rychlost a zároveň klesá jeho tlak. Tento jev vychází z Bernoulliho rovnice, která popisuje vztah mezi tlakem, rychlostí a potenciální energií tekutiny, a z rovnice kontinuity, která zajišťuje konstantní průtok při změně průřezu potrubí.
Konkrétně platí, že při průchodu zúženou částí potrubí se rychlost tekutiny zvětší úměrně k poměru průřezů, zatímco statický tlak klesá. Tento tlakový rozdíl lze měřit například pomocí U-trubičky s rtutí, kde rozdíl hladin Δh odpovídá rozdílu tlaků mezi širší a užší částí. Pro vzduch s hustotou ρ₁ = 1,3 kg/m³ a vstupní rychlostí v₁ = 15 m/s v trubici s poloměry r₁ = 1 cm a r₂ = 0,5 cm lze tlakový rozdíl spočítat podle vzorce Δh = (ρ₁ v₁²) / (2 ρ₂ g) * (r₁⁴ / r₂⁴ – 1), kde ρ₂ = 13 600 kg/m³ je hustota rtuti a g = 9,81 m/s² tíhové zrychlení.
Venturiho efekt se využívá v praxi k měření rychlosti proudění vzduchu a kapalin, například ve venturiho trubicích, které poskytují přesnější údaje než Pitotova trubice, zejména při nižších rychlostech. Dále se uplatňuje v aerodynamice, kde rozdíl tlaků způsobený vyšší rychlostí vzduchu nad křídlem letadla generuje vztlak. V běžném životě je tento princip patrný například při zúžení výstupu vodovodní baterie, kde voda díky zúžení proudí rychleji a s větší silou.
Tip: Častou chybou je ignorování vlivu turbulence a viskozity tekutiny, které mohou ovlivnit přesnost měření a efektivitu zařízení využívajících venturiho efekt. Proto je vhodné venturiho trubice navrhovat s ohledem na laminární proudění a správný poměr průřezů.
Venturiho efekt je vhodný pro aplikace vyžadující přesné měření průtoku a řízení rychlosti proudění, například v průmyslových systémech nebo lékařských přístrojích (venturiho maska). Naopak není ideální pro vysokorychlostní proudění blízké rychlosti zvuku, kde může docházet k nechtěným jevům jako je kompresibilita vzduchu a turbulence, což omezuje jeho využití například u rychlých letadel.
Jak funguje Venturiho trubice podle Bernoulliho rovnice?
Venturiho trubice využívá Bernoulliho princip a rovnici kontinuity k přesnému měření rychlosti a tlaku tekutiny při průtoku zúženou částí potrubí. Díky změně poloměru dochází ke vzájemnému ovlivnění rychlosti proudění a tlaku, což umožňuje spočítat klíčové parametry průtoku.
Bernoulliho rovnice
Bernoulliho rovnice vyjadřuje zákon zachování energie pro tekutinu v potrubí a spojuje tlak, rychlost a potenciální energii. S rostoucí rychlostí proudění klesá tlak, což je základ Venturiho efektu a umožňuje například měření průtoku nebo fungování Venturiho masky.
Rovnice kontinuity
Rovnice kontinuity zajišťuje, že objemový průtok zůstává konstantní, což znamená, že při zmenšení poloměru potrubí musí rychlost proudění vzrůst. Tento vztah vysvětluje, proč v užším místě Venturiho trubice proudí tekutina rychleji než v širším.
Příklad výpočtu
- Určení ploch průřezu – spočtěte plochy A₁ = π·(0,01 m)² a A₂ = π·(0,005 m)².
- Výpočet rychlosti v zúženém místě – podle rovnice kontinuity V₂ = V₁·(A₁/A₂), tedy 15 m/s · (π·0,0001 / π·0,000025) = 60 m/s.
- Stanovení rozdílu tlaků – využijte Bernoulliho rovnici a změřený rozdíl hladin rtuti Δh = 1,6 cm k výpočtu změny tlaku.
Tip: Častou chybou je nepřesné měření poloměrů, které výrazně ovlivní výsledky výpočtu průtoku. Pro přesné měření doporučuji použít kalibrované přístroje a zohlednit viskozitu tekutiny, která může způsobit turbulence.
Podrobnější informace o principu venturiho efektu a jeho výpočtech najdete na Wikipedia.
Praktické příklady využití Venturiho efektu
Venturiho efekt nachází uplatnění v mnoha technických a medicínských oborech díky svému principu založenému na Bernoulliho rovnici a rovnici kontinuity. Níže uvádím konkrétní příklady využití venturiho efektu, které ukazují jeho praktický význam v aerodynamice, domácnostech i zdravotnictví.
Venturiho efekt v aerodynamice
Venturiho efekt vysvětluje vznik vztlaku na křídlech letadel díky rozdílné rychlosti proudění vzduchu nad a pod křídlem. Horní povrch křídla má větší zakřivení, což zúží průřez pro proudění vzduchu a zvýší jeho rychlost až o 20-30 % oproti spodní straně. Tento nárůst rychlosti snižuje tlak podle Bernoulliho rovnice, čímž vzniká tlakový rozdíl, který generuje vztlak nezbytný pro vzlet. Tento princip se uplatňuje také při návrhu závodních vozů, kde Venturiho efekt optimalizuje proudění vzduchu pod vozem a zvyšuje přítlak.
Použití ve vodovodních bateriích
Venturiho efekt se uplatňuje v konstrukci vodovodních baterií, kde zúžení výstupu zmenší průřez, a tím zvýší rychlost vody až o 50 % při stejném průtoku. Tento zvýšený rychlostní proud snižuje tlak v zúžené části, což umožňuje úsporu vody bez ztráty komfortu. Díky tomu je možné dosáhnout silnějšího a soustředěnějšího proudu vody při nižším tlaku v potrubí, což snižuje spotřebu a opotřebení armatur.
Venturiho efekt v měření průtoku
Venturiho trubice využívá Bernoulliho princip a rovnici kontinuity k přesnému měření rychlosti proudění kapalin a plynů. Například při vstupní rychlosti vzduchu 15 m/s a poloměrech trubice 1,0 cm a 0,5 cm lze vypočítat tlakový rozdíl, který odpovídá rychlosti v zúžené části. Tento rozdíl se měří pomocí rtuti v U-trubičce, kde výškový rozdíl hladin Δh dosahuje přibližně 1,6 cm. Venturiho trubice se používá v letectví k měření rychlosti vzduchu, přičemž je vhodná zejména pro rychlosti do přibližně 0,7 Mach, protože při vyšších rychlostech může vznikat turbulence a lokální přechod k nadzvukovému proudění, což ovlivňuje přesnost měření.
Tip: Častou chybou při aplikaci Venturiho efektu je zanedbání vlivu turbulence a viskozity tekutin, které mohou způsobit odchylky až o 10 % v měření průtoku. Venturiho efekt je ideální pro prostředí s laminárním prouděním a stabilními podmínkami, ale není vhodný pro velmi vířivé nebo nestabilní proudění, například v průmyslových odpadních vodách.
Venturiho efekt se rovněž využívá v medicíně, zejména ve venturiho maskách, které umožňují přesnou regulaci koncentrace kyslíku pacientům. Díky řízenému zúžení průtoku vzduchu a přidávání kyslíku dosahují tyto masky stabilní dodávky kyslíku v koncentracích od 24 % do 60 %, což je klíčové pro bezpečnou a efektivní oxygenoterapii.
Rozdíl mezi Venturiho trubicí a Venturiho tryskou
Rozdíl mezi Venturiho trubicí a Venturiho tryskou spočívá především v konstrukčních detailech a specifickém účelu v technických aplikacích. Obě zařízení využívají Bernoulliho princip ke změně rychlosti a tlaku proudící tekutiny, avšak liší se tvarem průřezu a dopadem na turbulence a tlakové ztráty. Venturiho trubice je optimalizována pro přesné měření rychlosti a průtoku s minimálními ztrátami tlaku, zatímco Venturiho tryska je navržena k výraznému urychlení proudění, často za cenu vyšší turbulence a větších tlakových ztrát.
Co je Venturiho trubice a jak se liší od Venturiho trysky?
Venturiho trubice představuje zařízení s hladkým a postupným zúžením průřezu, které díky poklesu statického tlaku v zúžené části umožňuje přesné měření rychlosti proudění. Konstrukce minimalizuje turbulence a tlakové ztráty, což je nezbytné pro spolehlivé výpočty průtoku podle Bernoulliho rovnice a rovnice kontinuity. Například při měření rychlosti vzduchu s hustotou 1,3 kg/m³ a vstupní rychlostí 15 m/s se díky hladkému zúžení dosahuje přesnějších výsledků než u zařízení s ostrými přechody. Naopak Venturiho tryska má výraznější a ostřejší hrany zúžení, které způsobují rychlejší přechod průřezu a tím výrazné zvýšení rychlosti proudění. Tento design však generuje větší turbulence a tlakové ztráty, což omezuje její použití u přesných měření, ale je výhodný tam, kde je potřeba zvýšit rychlost tekutiny, například v průmyslových aplikacích.
Konstrukční rozdíly mezi Venturiho trubicí a Venturiho tryskou
Venturiho trubice se vyznačuje hladkým, postupným zúžením a následným rozšířením průřezu, které snižuje tlakové ztráty na méně než 5 % celkového tlakového spádu. Tento tvar umožňuje plynulé proudění bez výrazných turbulencí, což je klíčové pro přesné měření rychlosti a průtoku v potrubních systémech. Naopak Venturiho tryska má ostřejší a rychlejší přechody mezi širším a užším průřezem, což vede k nárůstu turbulence a tlakových ztrát, které mohou dosahovat až 15-20 %. Tento kompromis je akceptovatelný v aplikacích, kde je prioritou urychlení tekutiny, například při dávkování kapalin, míchání nebo v pneumatických systémech.
Častá chyba: Při použití Venturiho trysky pro měření průtoku často dochází k nepřesnostem kvůli vyšší turbulenci a tlakové ztrátě, proto se pro měření doporučuje Venturiho trubice s hladkým zúžením.
Pro koho se to hodí vs pro koho NE: Venturiho trubice je vhodná pro přesné laboratorní a průmyslové měření průtoku kapalin a plynů, kde je klíčová minimální tlaková ztráta a stabilní proudění. Venturiho tryska se hodí pro technické aplikace vyžadující zvýšení rychlosti proudění, například v chemickém průmyslu nebo při pneumatickém transportu, ale není vhodná pro přesné měření průtoku kvůli vyšším tlakům a turbulencím.
Vliv viskozity a turbulence na měření pomocí Venturiho efektu
Viskozita a turbulence patří mezi klíčové fyzikální vlastnosti tekutin, které významně ovlivňují přesnost měření průtoku pomocí Venturiho trubice. Viskozita, tedy vnitřní tření kapaliny, zpomaluje proudění a může způsobit, že rychlost proudění nebude odpovídat ideálnímu Bernoulliho principu. Výsledkem jsou odchylky ve výpočtu průtoku, které je potřeba korigovat zejména u viskózních kapalin.
Turbulence vzniká při nerovnoměrném a vířivém proudění, což komplikuje měření rychlosti proudění a vede k nestabilním tlakům ve Venturiho trubici. Tyto turbulence mohou způsobit chyby ve výpočtu využívajícím Venturiho efekt a hydrostatický paradox, proto je vhodné usilovat o ustálený laminární tok.
Tipy pro měření rychlosti proudění pomocí venturiho efektu
- Minimalizujte turbulence instalací přímých úseků potrubí před a za Venturiho trubicí
- Používejte kapaliny s co nejnižší viskozitou pro přesnější výsledky
- Pravidelně kalibrujte měřicí přístroje podle specifik dané aplikace
- Zohledňujte při výpočtu Venturiho trubice výpočet korekčních faktorů souvisejících s viskozitou a turbulencí
Odborná rada: Pro přesné měření průtoku je nezbytné nejen znát princip Venturiho efektu, ale také aktivně eliminovat vlivy viskozity a turbulence. To zajistí spolehlivá data a správnou funkci zařízení, jako je například Venturiho maska nebo průmyslové Venturiho trysky.

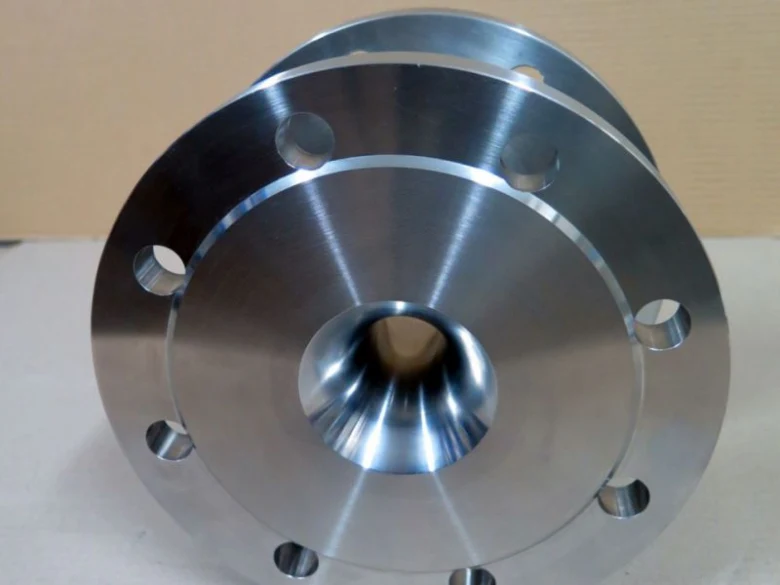

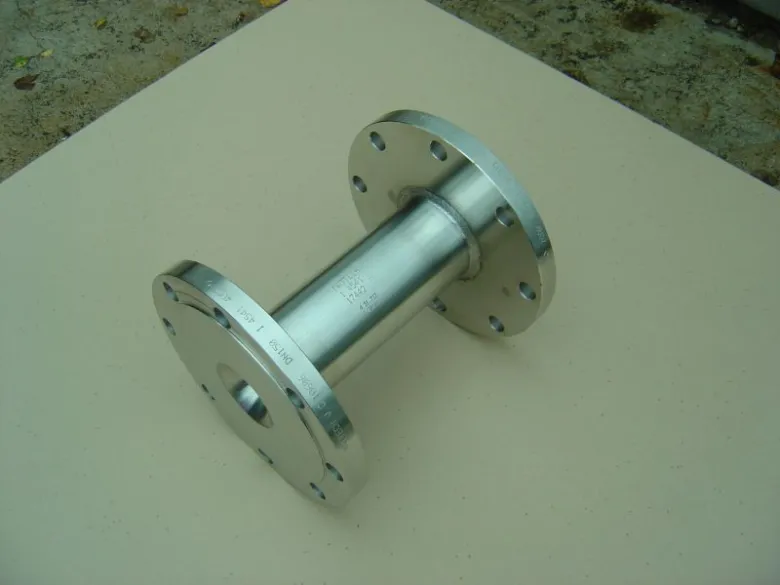

Konstrukce a materiály Venturiho trubic
Venturiho trubice jsou navrženy tak, aby přesně měřily průtok kapaliny či plynu na základě Bernoulliho principu, kdy rychlost proudění ovlivňuje tlak v zúžené části trubice. Konstrukce Venturiho trubice musí být přesná, protože její tvar přímo ovlivňuje měření průtoku a minimalizuje turbulence a viskozitu tekutin. Pro průmyslové aplikace se nejčastěji používá nerezová ocel, která zajišťuje vysokou odolnost proti korozi i mechanickému opotřebení v náročných podmínkách. Naopak plastové Venturiho trubice jsou vhodné pro méně agresivní média a tam, kde je potřeba snížit hmotnost zařízení. Materiály tedy ovlivňují nejen životnost Venturiho trubice, ale i spolehlivost výsledků měření.
Návod na použití venturiho trubice v průmyslu
Při aplikaci Venturiho trubice v průmyslu je zásadní volba správného materiálu podle prostředí a požadované přesnosti. Nerezová ocel je ideální pro chemický průmysl nebo vysokotlaké systémy, zatímco plastové varianty najdou uplatnění v nízkotlakých instalacích. Tato volba zároveň ovlivňuje výpočet průtoku a zvládání hydrostatického paradoxu.
Kalibrace Venturiho trubic a přesnost měření
Kalibrace Venturiho trubic je klíčová pro zajištění přesnosti měření průtoku a rychlosti proudění. Venturiho efekt, založený na Bernoulliho principu, umožňuje vypočítat tlak i rychlost ve venturiho trubici, ale jen správně kalibrované zařízení poskytuje spolehlivé výsledky. Při kalibraci se kontrolují rozměry trubice a její průtokové charakteristiky, aby se minimalizovaly chyby měření způsobené opotřebením, usazeninami či nesprávnou instalací. Nesprávná kalibrace vede k výrazným odchylkám, což může ovlivnit například funkci venturiho masky či jiných aplikací využívajících tento princip. Pro provozovatele je doporučeno pravidelně provádět kalibraci podle výrobních norem a využít tipy pro měření rychlosti proudění pomocí venturiho efektu, aby bylo možné eliminovat typické chyby a zachovat vysokou spolehlivost měření.
Pokročilé medicínské aplikace Venturiho efektu
Venturiho efekt nachází významné uplatnění v medicíně zejména při dávkování kyslíku pomocí venturiho masek a inhalátorů. Princip spočívá v řízeném snížení tlaku a zvýšení rychlosti proudění vzduchu v úzkém místě, což umožňuje přesné míchání kyslíku s okolním vzduchem. Ve venturiho maskách tato fyzikální vlastnost zajišťuje stabilní koncentraci kyslíku podle potřeby pacienta, přičemž Bernoulliho princip je základem měření průtoku a rychlosti proudění vzduchu.
Jak venturiho efekt pomáhá v medicíně, například venturiho maska
Venturiho efekt reguluje přívod kyslíku tak, že v medicínských aplikacích umožňuje efektivní a bezpečné dýchání. Častá chyba při používání těchto přístrojů spočívá v nesprávném nastavení průtoku, které může ovlivnit výsledný tlak a rychlost ve venturiho trubici, a tím i kvalitu léčby. Proto je při použití venturiho masek nutné pečlivě sledovat parametry a správně vypočítat průtok podle potřeby pacienta.
Porovnání Venturiho efektu s jinými metodami měření průtoku
Venturiho efekt se při měření průtoku uplatňuje zejména díky Venturiho trubici, která využívá Bernoulliho princip ke stanovení rychlosti proudění tekutiny. Tento princip umožňuje přesné měření průtoku při nižších rychlostech, kdy je změna tlaku mezi rozšířenou a zúženou částí trubice dobře detekovatelná. Naproti tomu Pitotova trubice je vhodnější pro měření rychlosti proudění při vysokých rychlostech, například v aerodynamice, kde změny tlaku odpovídají větším rychlostem. Rotametr se používá převážně u kapalin s nižší viskozitou a nabízí jednoduché a přímé měření průtoku, ale s menší přesností než Venturiho trubice.
Tipy pro měření rychlosti proudění pomocí venturiho efektu
Pro správný výpočet průtoku ve Venturiho trubici je nezbytné přesně změřit rozdíl tlaků a znát hustotu tekutiny. Častou chybou je podcenění vlivu turbulence a viskozity, které mohou ovlivnit výsledky. Venturiho efekt je tedy ideální pro aplikace vyžadující vysokou přesnost při středních a nízkých rychlostech proudění, zatímco Pitotova trubice a rotametr lépe poslouží při specifických podmínkách měření průtoku.
Časté dotazy k Venturiho efektu a jeho využití
Otázka: Co je Venturiho efekt?
Venturiho efekt je fyzikální jev, kdy tekutina při průchodu zúženou částí potrubí zvýší rychlost proudění a sníží tlak, podle Bernoulliho principu.
Otázka: Jaký je princip fungování Venturiho trubice?
Venturiho trubice pracuje na principu, kdy zúžení průřezu způsobí zvýšení rychlosti proudění a pokles tlaku, což umožňuje přesný výpočet průtoku na základě Bernoulliho rovnice.
Otázka: Co je Venturiho tryska?
Venturiho tryska je zařízení pro urychlení proudění tekutiny pomocí zúžení průřezu, často používané v průmyslu k regulaci rychlosti a směru toku.
Otázka: Jak spočítat tlak a rychlost ve Venturiho trubici?
Výpočet využívá Bernoulliho rovnici spolu s rovnicí kontinuity; například při rychlosti 15 m/s a poloměrech 1 cm a 0,5 cm lze určit tlakové rozdíly a rychlosti na obou místech.
Otázka: Kde se Venturiho efekt využívá v praxi?
Používá se v měření průtoku kapaliny i vzduchu, v medicíně ve venturiho maskách, v karburátorech automobilů a v aerodynamice k tvorbě vztlaku.
Otázka: Jaký je rozdíl mezi Venturiho trubicí a tryskou?
Venturiho trubice slouží k měření rychlosti proudění s hladkým zúžením, zatímco tryska je konstruována pro maximální urychlení tekutiny.
Otázka: Jak viskozita ovlivňuje měření Venturiho efektu?
Větší viskozita zvyšuje tření a snižuje přesnost měření rychlosti proudění ve Venturiho trubici.
Otázka: Jak turbulence ovlivňuje měření pomocí Venturiho trubice?
Turbulence způsobuje nepravidelné proudění, což vede k odchylkám v naměřených hodnotách a snížení spolehlivosti výsledků.
Otázka: Jak se kalibrují Venturiho trubice?
Kalibrace probíhá porovnáním s referenčními přístroji a odstraňováním usazenin a opotřebení, aby se minimalizovaly chyby měření.
Otázka: Jak Venturiho efekt pomáhá v medicíně?
Venturiho efekt umožňuje přesné mísení a dávkování kyslíku ve venturiho maskách díky regulaci rychlosti a tlaku vzduchu.
Otázka: Jak se vypočítá průtok vzduchu ve Venturiho trubici?
Průtok se určuje podle rozdílu tlaků mezi zúžením a širší částí trubice pomocí Bernoulliho rovnice a rovnice kontinuity.
Otázka: Jaký je typický úhel zúžení Venturiho trubice pro optimální měření?
Optimální úhel zúžení je mezi 15° a 21°, což snižuje vznik turbulence a tlakové ztráty.
Otázka: Jaké materiály se nejčastěji používají pro výrobu Venturiho trubic?
Používá se nerezová ocel pro odolnost a transparentní plasty jako polykarbonát pro vizuální kontrolu průtoku.
Otázka: Jak Venturiho efekt přispívá k fungování karburátoru v automobilech?
Snížením tlaku v zúžené části karburátoru se nasává palivo do vzduchu, což zajišťuje správnou směs pro spalování.
Otázka: Jaký vliv má teplota tekutiny na měření pomocí Venturiho trubice?
Teplota mění hustotu tekutiny, proto je nutné ji při měření zaznamenat a korigovat výpočty podle aktuálních podmínek.
