Volba správné rychlosti soustruhu zásadně ovlivňuje kvalitu a přesnost obrábění. Správné nastavení otáček a posuvu přispívá k efektivitě práce i životnosti nástrojů. Naučíte se, jak přesně vypočítat a upravit řeznou rychlost soustružení podle materiálu a typu soustruhu.
🔑 Klíčové body
- Optimální řezná rychlost pro ocel s karbidovými nástroji je 60-100 m/min, s posuvem 0,05-0,12 mm/otáčku.
- Při průměru obrobku 100 mm a otáčkách 95 ot/min dosahuje obvodová rychlost cca 30 m/min.
- Upnutí nástroje na střed vřetena a minimalizace převisu zlepšují přesnost a snižují vibrace.
- Nastavení otáček se liší podle materiálu, např. hliník 150-250 m/min, nerez 30-100 m/min.
- Při hrubování volte vyšší posuv 0,3-0,5 mm/otáčku, při dokončování nižší 0,05-0,1 mm/otáčku a vyšší otáčky.
Jak správně vybrat rychlost soustruhu podle materiálu a nástroje
Optimální řezná rychlost soustružení závisí především na materiálu obrobku a typu použitého nástroje. Pro ocel se doporučuje řezná rychlost v rozmezí 60-100 metrů za minutu, u hliníku je vhodné zvýšit rychlost na 150-250 m/min, zatímco nerezová ocel vyžaduje nižší hodnoty kolem 30-100 m/min. Karbidové nástroje umožňují použití vyšších řezných rychlostí než klasické HSS nástroje, což ovlivňuje kvalitu řezu a efektivitu obrábění. Posuv, tedy množství materiálu odebíraného na jednu otáčku, se typicky pohybuje mezi 0,05 až 0,20 mm/otáčku a ovlivňuje hloubku a hladkost řezu.
Jak vybrat správnou rychlost soustruhu podle typu nástroje znamená zohlednit tvrdost materiálu a odolnost nástroje. Karbidové břity snesou větší zatížení a vyšší otáčky, proto lze při jejich použití nastavit rychlost soustruhu blíže horní hranici doporučených hodnot. Naopak u HSS nástrojů je vhodné volit nižší rychlosti, aby nedošlo k přehřátí a rychlému opotřebení.
Tabulka doporučených řezných rychlostí a posuvů podle materiálu a nástroje:
| Materiál obrobku | Řezná rychlost (m/min) | Posuv (mm/otáčku) | Typ nástroje |
|---|---|---|---|
| Ocel | 60-100 | 0,05-0,15 | HSS / Karbid |
| Hliník | 150-250 | 0,10-0,20 | HSS / Karbid |
| Nerezová ocel | 30-100 | 0,05-0,10 | Karbid preferován |
Tip: Častou chybou při soustružení je nastavení příliš vysokých otáček pro daný materiál a nástroj, což vede k nadměrnému opotřebení a horší kvalitě řezu. Výpočet otáček soustruhu podle řezné rychlosti a průměru obrobku pomůže předejít těmto problémům a optimalizovat parametry obrábění.
Jak spočítat otáčky soustruhu podle průměru obrobku
Pro správné nastavení otáček soustruhu je nezbytné znát vzorec, který kombinuje řeznou rychlost a průměr obrobku. Tento výpočet otáček soustruhu umožňuje přesně nastavit parametry obrábění tak, aby byl řez kvalitní a nedocházelo k nadměrnému opotřebení nástroje.
Příklad výpočtu
Pro výpočet otáček použijte vzorec:
Otáčky (n) = (1000 × Řezná rychlost) / (π × Průměr obrobku)
Při řezné rychlosti soustružení 30 m/min a průměru obrobku 100 mm dosadíme:
n = (1000 × 30) / (3,14 × 100) ≈ 95 ot/min.
Tato hodnota udává optimální otáčky pro daný materiál a průměr obrobku. Správné nastavení otáček pomáhá minimalizovat chyby při soustružení, jako je přehřívání nebo špatné upnutí nástroje soustruh.
Výpočet pro různé průměry
Pro rychlou orientaci lze použít tabulku, která ukazuje doporučené otáčky pro různé průměry obrobků při stejné řezné rychlosti 30 m/min:
| Průměr obrobku (mm) | Otáčky (ot/min) |
|---|---|
| 50 | 190 |
| 75 | 127 |
| 100 | 95 |
| 150 | 63 |
- Určete řeznou rychlost – vyberte hodnotu vhodnou pro obráběný materiál.
- Změřte průměr obrobku – přesný rozměr je klíčový pro správný výpočet.
- Vypočítejte otáčky – použijte uvedený vzorec pro nastavení rychlosti soustruhu.
- Nastavte posuv a upnutí nástroje soustruh – správné parametry zlepší kvalitu řezu a prodlouží životnost nástroje.
Tip: Při nedodržení správných otáček často dochází k rychlému opotřebení nástroje nebo k vibracím, které ovlivňují kvalitu obrábění. Tento návod na správné nastavení otáček soustruhu pomůže vyhnout se těmto častým chybám.

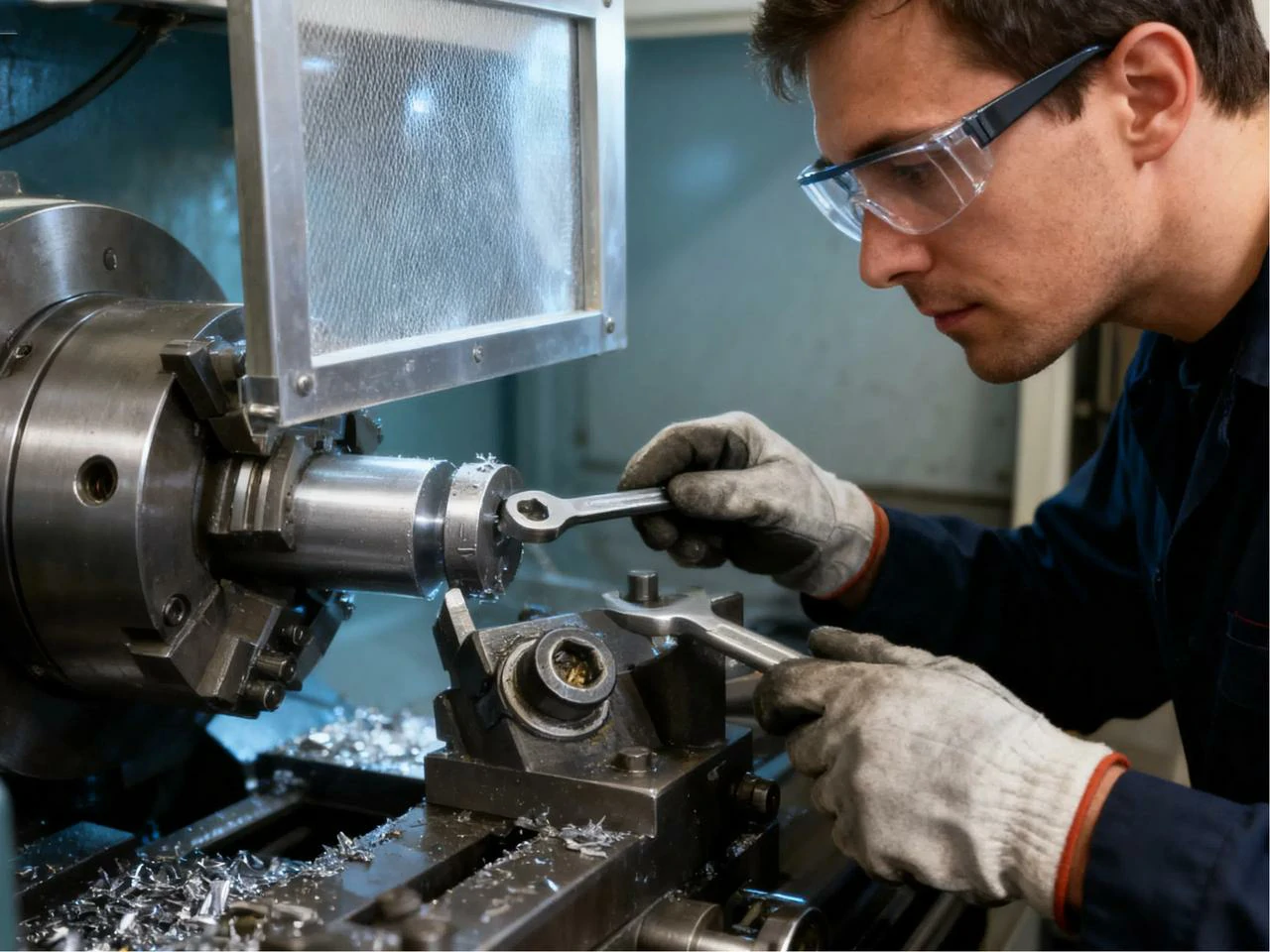

Jak správně upnout a nastavit nástroj na soustruhu
Správné upnutí nástroje na soustruhu je základním předpokladem pro přesné a bezpečné obrábění. Nástroj musí být upnut přesně do osy vřetena, aby se zabránilo vibracím a nepřesnostem v rozměrech obrobku. Převis nástroje nesmí přesáhnout délku nezbytnou pro řez, ideálně by měl být co nejkratší, protože nadměrný převis zvyšuje namáhání držáku a zhoršuje kvalitu řezu.
Výšku nástroje nastavíte kontrolou smykového řezu při nízkém posuvu (0,05-0,1 mm/otáčku). Na čelní ploše obrobku vznikají otřepy – pokud jsou otřepy na horní hraně, znamená to, že je nástroj nastaven příliš nízko, otřepy na spodní hraně indikují nastavení příliš vysoko. Správná výška nástroje vede k rovnoměrnému, hladkému řezu bez lámání otřepů. U dlouhých nebo štíhlých dílců doporučuji použít koníkové centrum nebo pevnou opěrku, která výrazně snižuje vibrace a zlepšuje stabilitu řezu.
Upínací délka sklíčidla by měla být minimálně trojnásobek průměru obrobku, aby bylo zajištěno pevné a bezpečné držení. Pro hluboké a úzké drážky se osvědčují tlumené nebo anti-vibrační držáky, které snižují chvění, zejména na menších nebo pružných strojích.
Jak nastavit rychlost soustruhu pro optimální kvalitu řezu
Rychlost soustruhu nastavte podle výpočtu otáček (n) na základě řezné rychlosti (Vc) a průměru obrobku (D) podle vzorce:
n = (1000 × Vc) / (π × D), kde Vc je v m/min, D v mm a n v ot/min.
Například při obrábění oceli s průměrem 100 mm a doporučenou řeznou rychlostí 80 m/min vypočítáte otáčky jako:
n = (1000 × 80) / (3,14 × 100) ≈ 255 ot/min.
Doporučené řezné rychlosti podle materiálu jsou:
- Ocel: 50-150 m/min
- Nerezová ocel: 30-100 m/min
- Hliník: 150-250 m/min
Posuv nastavte v rozmezí 0,05-0,15 mm/otáčku podle tuhosti stroje a šířky břitu nástroje. Při hrubování volte vyšší posuv (0,3-0,5 mm/otáčku) a větší hloubku řezu, při dokončování nižší posuv (0,05-0,1 mm/otáčku) a menší hloubku (<0,5 mm).
Při CNC obrábění udržujte konstantní povrchovou rychlost, zatímco u ručního soustružení snižujte otáčky úměrně k poklesu průměru obrobku.
Tip: Častou chybou je nastavení příliš vysokých otáček, které způsobují přehřívání nástroje a rychlé opotřebení břitu. Naopak nízké otáčky vedou k drsnému povrchu a nerovnoměrnému řezu. Dodržujte doporučené řezné rychlosti a výpočet otáček podle průměru obrobku.
- Upněte nástroj přesně do osy vřetena
- Minimalizujte převis nástroje na nezbytnou délku řezu
- Kontrolujte výšku nástroje pomocí smykového řezu při nízkém posuvu
- Použijte opěrku nebo koníkové centrum u dlouhých a štíhlých dílců
- Nastavte otáčky podle vzorce s přihlédnutím k materiálu a průměru obrobku
- Přizpůsobte posuv a hloubku řezu typu obrábění (hrubování vs. dokončování)
Tento postup zajistí stabilní řez, prodlouží životnost nástroje a zlepší kvalitu povrchu obrobku.
Doporučené parametry posuvu a hloubky řezu pro různé operace
Optimální nastavení posuvu a hloubky řezu patří mezi klíčové parametry obrábění, které ovlivňují kvalitu povrchu i životnost nástroje. Pro hrubování se běžně používá posuv v rozmezí 0,3 až 0,5 mm na otáčku, protože větší hloubka řezu a posuvy umožňují rychlé odstranění materiálu. Při dokončování je vhodné posuv snížit na 0,05 až 0,1 mm na otáčku, což zajišťuje jemnější povrch a přesnost rozměrů.
Tuhost stroje a držáku nástroje výrazně ovlivňuje možnost zvýšit posuv bez negativního dopadu na kvalitu řezu. Vyšší posuvy vyžadují pevné upnutí nástroje soustruh a dostatečnou tuhost konstrukce, jinak hrozí vibrace a chyby při soustružení. Šířka břitu také ovlivňuje optimální hloubku řezu – širší břit snese větší zatížení, proto lze použít větší posuv i hloubku.
Pro správné nastavení rychlosti soustruhu pro optimální kvalitu řezu je nutné zohlednit tyto parametry spolu s řeznou rychlostí soustružení a výpočtem otáček soustruhu podle průměru obrobku a materiálu.
- Posuv pro hrubování: 0,3-0,5 mm/otáčku
- Posuv pro dokončování: 0,05-0,1 mm/otáčku
- Hloubka řezu závisí na šířce břitu a tuhosti stroje
- Tuhé držáky a správné upnutí nástroje soustruh minimalizují chyby při soustružení
Tipy jak správně soustružit a nastavit rychlost zahrnují vždy zohlednit pevnost upnutí a parametry obrábění, aby se předešlo nadměrnému opotřebení nástroje a zhoršení kvality povrchu.
Výpočet otáček soustruhu
Pro správný výpočet otáček soustruhu je nezbytné znát průměr obrobku a požadovanou řeznou rychlost soustružení. Používá se jednoduchý vzorec, který umožňuje přesné nastavení otáček pro optimální kvalitu řezu a minimalizaci chyb při soustružení.
Příklad výpočtu
Výpočet otáček se provádí podle vzorce n = (1000 × Vc) / (π × D), kde Vc je řezná rychlost v m/min a D průměr obrobku v mm. Pro průměr 100 mm a řeznou rychlost 30 m/min vychází otáčky přibližně 95 ot/min. Tento výpočet otáček soustruhu pomáhá správně nastavit posuv a upnutí nástroje soustruhu.
Výpočet pro různé průměry
Při konstantní řezné rychlosti 30 m/min se doporučené otáčky liší podle průměru obrobku: pro 50 mm je to 190 ot/min, 75 mm 127 ot/min, 100 mm 95 ot/min a pro 150 mm 63 ot/min. Tento přehled usnadňuje výpočet otáček soustruhu a nastavení parametrů obrábění podle konkrétního průměru.
Dopady nesprávného nastavení rychlosti na kvalitu řezu a životnost nástroje
Nesprávné nastavení rychlosti soustruhu má přímý vliv na kvalitu řezu i životnost nástroje. Příliš vysoké otáčky vyvolávají vibrace, které se přenášejí na obrobek i nástroj, což způsobuje nerovnosti povrchu a zhoršení rozměrové přesnosti. Vibrace zároveň zvyšují riziko uvolnění nebo poškození upnutí nástroje, což negativně ovlivňuje parametry obrábění a může vést k neplánovaným prostojům stroje.
Dalším závažným důsledkem nesprávného nastavení je přehřátí řezné hrany. Zvýšená teplota snižuje tvrdost břitu, což zkracuje jeho životnost a zvyšuje četnost výměn nástrojů. Nedostatečný posuv nebo naopak příliš rychlý posuv zhoršuje odvod třísek a podporuje tvorbu otřepů, které zhoršují kvalitu povrchu a mohou poškodit nástroj.
Chyby při nastavování rychlosti soustruhu a jak se jim vyhnout
Správné nastavení rychlosti vychází z výpočtu otáček podle vzorce n = (1000 × Vc) / (π × D), kde Vc je doporučená řezná rychlost v m/min a D průměr obrobku v mm. Například pro ocel s řeznou rychlostí 80 m/min a průměrem 50 mm je optimální rychlost soustruhu přibližně 510 ot/min. Častou chybou je nastavení pevné univerzální hodnoty otáček bez ohledu na průměr a materiál, což vede k vibracím, přehřátí a rychlému opotřebení nástroje.
Dále je nutné přizpůsobit posuv podle typu obrábění a tuhosti stroje. Při hrubování se používá posuv 0,3-0,5 mm/otáčku, při dokončování 0,05-0,1 mm/otáčku. Nevhodný posuv může způsobit tvorbu dlouhých třísek, které zvyšují riziko zaseknutí a poškození nástroje. Upnutí nástroje musí být pevné a nástroj nastaven přesně na střed vřetena, aby se minimalizoval převis a vibrace.
Tip: Pro optimální kvalitu řezu nastavte rychlost soustruhu tak, aby řezná rychlost odpovídala doporučeným hodnotám pro konkrétní materiál. Dodržujte výpočet otáček podle průměru obrobku a materiálu, čímž minimalizujete vibrace i přehřátí a prodloužíte životnost nástroje.
Na co si dát pozor: Častá chyba je nastavení příliš vysokých otáček u tenkých nebo dlouhých dílů bez použití koníkového centra či opěrky, což způsobuje výrazné vibrace a poškození nástroje i obrobku.
Pro koho se to hodí: Správné nastavení rychlosti je zásadní u tvrdších materiálů, jako je legovaná ocel nebo nerez, kde nesprávné otáčky rychle vedou k opotřebení nástroje. Naopak u měkkých materiálů, jako je hliník, lze použít vyšší rychlosti, ale stále s ohledem na správný posuv a pevné upnutí.
Specifika nastavení rychlosti pro různé materiály: kompozity a plasty
Při obrábění kompozitů a plastů je správné nastavení rychlosti soustruhu klíčové pro zachování kvality materiálu a prevenci poškození. Nízká řezná rychlost a vhodné chlazení výrazně snižují riziko deformace a přehřátí, které by mohly negativně ovlivnit výsledný produkt. Parametry obrábění je tedy potřeba vždy přizpůsobit specifikům těchto netradičních materiálů.
Nastavení pro kompozity
Optimální řezná rychlost soustružení kompozitních materiálů se pohybuje mezi 20 a 40 m/min. Při obrábění je nezbytné zajistit dostatečné chlazení, které zabraňuje přehřátí a degradaci materiálu. Nižší nastavení posuvu a pevné upnutí nástroje soustruh pomáhají udržet přesnost bez poškození struktury kompozitu.
Nastavení pro plasty
Plasty vyžadují řezné rychlosti v rozmezí 30 až 60 m/min, aby nedocházelo k deformacím způsobeným nadměrným teplem. Správné nastavení rychlosti soustruhu a pečlivý výpočet otáček soustruhu podle průměru obrobku pomáhají udržet nízké teploty řezu. Vyvarujte se chyb při soustružení, jako je příliš vysoký posuv, který zvyšuje riziko přehřátí a deformace plastového materiálu.
Rozdíly v nastavení rychlosti podle typu soustruhu: hobby vs. průmyslové CNC
Hobby soustruhy: omezení a doporučené parametry
Hobby soustruhy mají nižší tuhost konstrukce, což omezuje maximální otáčky obrobku na přibližně 500-1500 ot/min v závislosti na průměru dílu. Doporučená řezná rychlost pro běžné oceli je proto nižší, v rozmezí 30-60 m/min, aby se minimalizovalo riziko vibrací a nepřesností. Posuvy u těchto strojů by měly být nastaveny na 0,05-0,10 mm/otáčku, přičemž delší převis nástroje a nedostatečné upnutí mohou vést k chybám jako je kmitání nástroje nebo tvorba otřepů. Upnutí obrobku v sklíčidle by mělo být minimálně 3× delší než průměr, aby se zvýšila stabilita při obrábění.
Tip: častou chybou u hobby soustruhů je nastavení příliš vysokých otáček bez dostatečné kontroly tuhosti upnutí, což způsobuje nepřesnosti a rychlé opotřebení nástroje.
Průmyslové CNC soustruhy: přesnost a vyšší výkon
Průmyslové CNC soustruhy disponují pevnou konstrukcí a vysoce přesným upínáním, které umožňuje bezpečné nastavení otáček až do 4000 ot/min a vyšších, podle průměru obrobku. Řezné rychlosti se zde pohybují v rozmezí 60-150 m/min pro ocel, s posuvy 0,10-0,20 mm/otáčku, což zajišťuje efektivní obrábění a vysokou kvalitu povrchu. CNC stroje využívají konstantní povrchovou rychlost (Vc), kterou automaticky přizpůsobují změnám průměru obrobku během obrábění, čímž optimalizují řezné podmínky a prodlužují životnost nástroje.
Použití anti-vibračních držáků a koníkových center u CNC strojů dále zvyšuje stabilitu při obrábění štíhlých nebo dlouhých dílů. Přesné nastavení výšky a kolmosti nástroje vůči ose vřetena minimalizuje riziko tvorby otřepů a zlepšuje kvalitu řezu.
Výpočet otáček a volba rychlosti podle typu stroje
Výpočet otáček (n) soustruhu vychází ze vzorce:
n = (1000 × Vc) / (π × D),
kde Vc je řezná rychlost v m/min a D průměr obrobku v mm. Hobby stroje vyžadují nižší Vc, například 30-60 m/min, zatímco CNC stroje pracují s 60-150 m/min podle materiálu a nástroje.
Při výběru rychlosti je nutné zohlednit tuhost stroje, typ nástroje a materiál obrobku. U hobby soustruhů je vhodné volit nižší otáčky a posuvy, aby se eliminovalo kmitání a prodloužila životnost nástroje. CNC stroje umožňují vyšší otáčky a přesnější nastavení posuvu, což vede k lepší produktivitě a kvalitě.
Odborná rada: pro hobby stroje se nehodí rychlosti nad 1500 ot/min u větších průměrů, zatímco CNC stroje zvládnou i přes 4000 ot/min při průměru do 50 mm.
Chyby při nastavování rychlosti a jak se jim vyhnout
Nejčastější chybou je podcenění vlivu tuhosti stroje a upnutí, což vede k vibracím a nepřesnostem. Dalším problémem bývá nesprávný výpočet řezné rychlosti, kdy se používají univerzální hodnoty bez ohledu na materiál a typ nástroje. To může způsobit předčasné opotřebení břitu nebo poškození obrobku.
Pro správné nastavení doporučuji vždy vycházet z katalogových hodnot řezných rychlostí a přizpůsobit je konkrétním parametrům stroje a obrobku. U CNC strojů využijte automatické řízení otáček podle průměru a konstantní povrchové rychlosti.
Pro koho se nastavení rychlosti hodí a pro koho ne
Nastavení nižších otáček a posuvů je vhodné pro hobby soustruhy a začínající operátory, kteří pracují s méně tuhými stroji a běžnými materiály. Naopak profesionální obrábění na průmyslových CNC soustruzích vyžaduje přesné a vyšší nastavení rychlostí pro maximální efektivitu a kvalitu.
Není vhodné používat vysoké otáčky na hobby strojích bez odpovídajícího upnutí a kontroly vibrací, protože to vede k nepřesnostem a riziku poškození nástroje i obrobku.
Údržba a kontrola přesnosti nastavení rychlosti soustruhu
Údržba soustruhu je klíčová pro udržení přesnosti nastavení rychlosti soustruhu, což přímo ovlivňuje kvalitu obrábění. Pravidelná kontrola otáček pomáhá odhalit odchylky, které mohou vzniknout opotřebením převodovky nebo nesprávnou kalibrací měřidel. Přesné nastavení rychlosti je nezbytné pro správný výpočet otáček soustruhu podle materiálu a průměru obrobku, což zajišťuje optimální řeznou rychlost soustružení a parametry obrábění.
Chyby při nastavování rychlosti soustruhu a jak se jim vyhnout
Častou chybou je zanedbání pravidelné údržby převodovky a kontrol měření otáček, což vede k nepřesnostem a horší kvalitě řezu. Doporučuji proto pravidelně kalibrovat měřidla, kontrolovat upnutí nástroje soustruh a správně nastavit posuv, abyste zabránili těmto problémům.
Časté dotazy k výběru a nastavení rychlosti soustruhu
Otázka: Jak spočítat otáčky na soustruhu?
Vypočítají se podle vzorce n = (1000 × Vc) / (π × D), kde Vc je řezná rychlost v m/min a D průměr obrobku v mm. Tento výpočet umožňuje správné nastavení rychlosti soustruhu podle materiálu a průměru.
Otázka: Jaká je doporučená řezná rychlost pro ocel?
Pro ocel s karbidovým nástrojem se doporučuje řezná rychlost soustružení mezi 60 a 100 m/min. Správné parametry obrábění prodlužují životnost nástroje a zlepšují kvalitu řezu.
Otázka: Jak nastavit rychlost soustruhu pro hliník?
Pro hliník volte řeznou rychlost 150 až 250 m/min a posuv v rozmezí 0,10-0,15 mm/otáčku. Toto nastavení posuvu a otáček optimalizuje obrábění a minimalizuje chyby při soustružení.
Otázka: Co znamená posuv 0,05 mm/otáčku?
Posuv 0,05 mm/otáčku znamená, že nástroj se posune o 0,05 mm za každou otočku obrobku, což ovlivňuje hladkost povrchu a rychlost obrábění.
Otázka: Jak správně upnout nástroj na soustruhu?
Nástroj upněte přesně na střed vřetena, kolmo k ose soustruhu a s minimálním převisem. Nesprávné upnutí způsobuje vibrace a rychlejší opotřebení nástroje.
Otázka: Jaké jsou následky nesprávného nastavení rychlosti?
Nesprávné nastavení rychlosti soustruhu vede k vibracím, přehřátí nástroje, což snižuje kvalitu řezu a životnost břitu.
Otázka: Jak vypočítat otáčky pro průměr 100 mm?
Při řezné rychlosti 30 m/min vychází otáčky přibližně 95 ot/min podle standardního vzorce.
Otázka: Jak minimalizovat vibrace při soustružení?
Použijte tuhé držáky, minimalizujte převis nástroje a případně snižte otáčky o 10-20 % pro stabilní řez.
Otázka: Jaký posuv zvolit při hrubování?
Při hrubování doporučuji posuv 0,3 až 0,5 mm/otáčku pro efektivní odstranění materiálu.
Otázka: Jaký posuv je vhodný pro dokončovací práce?
Pro dokončovací obrábění volte posuv 0,05-0,1 mm/otáčku a vyšší otáčky, což zajistí hladký povrch.
Otázka: Jak nastavit rychlost soustruhu pro plasty?
Pro plasty se doporučuje nižší řezná rychlost soustružení 30-60 m/min a udržování nízkých teplot řezu, aby nedocházelo k deformacím.
Otázka: Jaké jsou rozdíly v nastavení mezi hobby a CNC soustruhy?
Hobby soustruhy mají nižší tuhost a vyžadují nižší otáčky i posuvy, zatímco CNC stroje umožňují přesnější a vyšší nastavení parametrů obrábění.
Otázka: Jak správně nastavit výšku nástroje?
Nastavení výšky kontrolujte smykovým řezem; otřep na horní hraně značí nízké nastavení, na spodní hraně zase příliš vysoké.

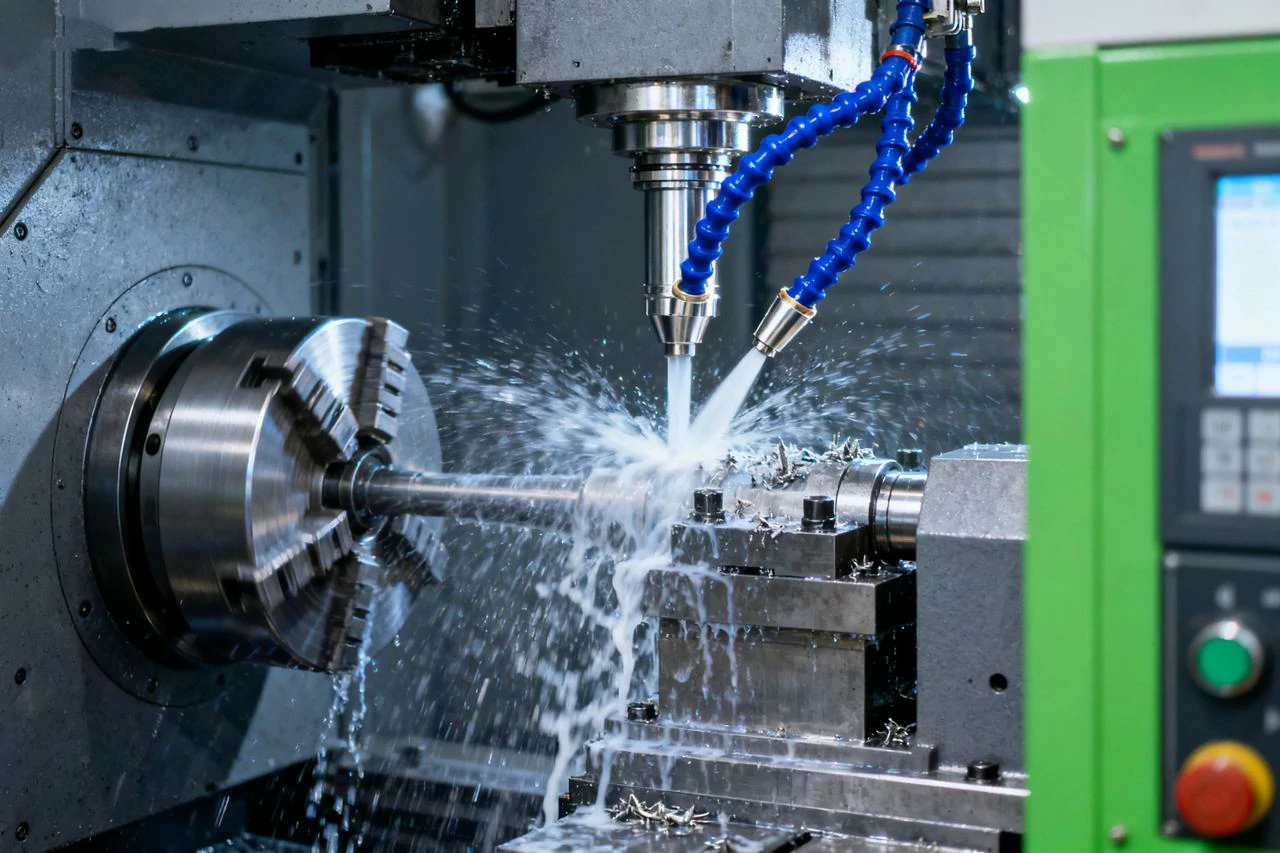

Otázka: Proč je důležité chlazení při soustružení?
Chlazení snižuje teplotu řezu, brání přehřátí nástroje a zlepšuje kvalitu povrchu obrobku.
Otázka: Jak často kontrolovat nastavení rychlosti soustruhu?
Kontrolujte nastavení pravidelně při údržbě stroje a před náročnějším obráběním pro zachování přesných parametrů.
Chyby při nastavování rychlosti soustruhu a jak se jim vyhnout
Nejčastější chybou je nesprávný výpočet otáček podle průměru a řezné rychlosti, což vede k vibracím nebo přehřátí. Doporučuji vždy ověřit správné parametry podle materiálu a použít přesné upnutí nástroje i odpovídající nastavení posuvu.
