Výběr správného typu svarového spoje a metody svařování přímo ovlivňuje pevnost i životnost každé kovové konstrukce. Základní orientace v rozdělení na tupé a koutové svary vám umožní zvolit optimální technologii pro daný materiál a tloušťku plechu.
📝 Hlavní myšlenky
- Existuje pět základních typů svarových spojů podle AWS: tupý, přeplátovaný, čelní plochý, T-spoj a rohový spoj.
- Úhel otvoru svarové spáry se obvykle pohybuje mezi 30° a 45°, hloubka zářezu je 2-5 mm podle tloušťky materiálu.
- Při TIG svařování se používá inertní plyn argon s průtokem 10-20 l/min a wolframová elektroda.

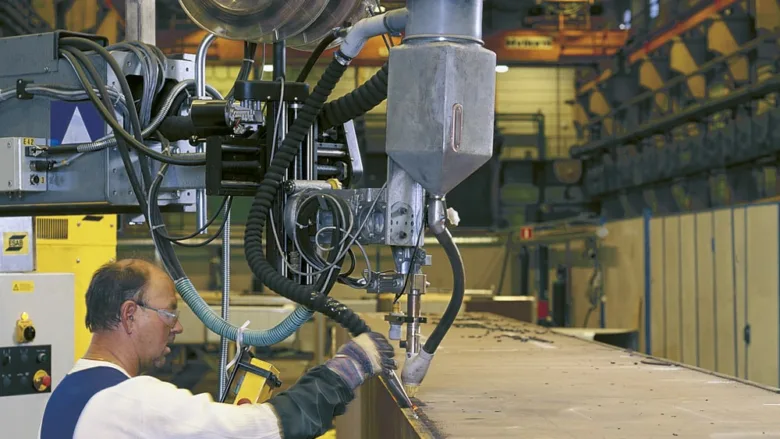

- Proud u automatického svařování pod tavidlem může dosahovat až 3600 A a rychlost svařování až 120 m/hod.
- Odporové svařování vyžaduje tlak 5-20 MPa a průchod proudu 10^3 až 10^4 A po dobu 0,1-1 sekundy.
Základní typy svarových spojů podle AWS
Americká společnost pro svařování (AWS) definuje pět základních typů svarových spojů, které tvoří základní klasifikaci svarových spojů používanou v průmyslu. Tyto typy svarových spojů se liší geometrickým uspořádáním obrobků a určují následný výběr metody svařování i způsob přípravy úkosu svaru.
| Typ spoje | Charakteristika uspořádání |
|---|---|
| Tupý spoj | Obrobky leží ve stejné rovině a spojují se čely. |
| Přeplátovaný spoj | Povrchy dvou svařenců se překrývají a svařují po obvodu. |
| Čelní plochý spoj | Hrany obrobků se spojují v rovnoběžné poloze. |
| T-spoj | Dva obrobky svírají úhel 90 stupňů do tvaru písmene T. |
| Rohový spoj | Dva obrobky se setkávají v rohu pod úhlem 90 stupňů. |
Znalost těchto druhů svarových spojů je kritická pro správné značení svarů a zajištění pevnosti konstrukce. Častá chyba spočívá v podcenění tloušťky materiálu při volbě tupého spoje, kde hrozí riziko vzniku defektů. Zatímco tupý svar je ideální pro namáhané konstrukce, koutový svar se častěji využívá u přeplátovaných a T-spojů. Tento systém se hodí pro běžné ocelové konstrukce, avšak pro vysoce legované materiály vyžaduje specifické metody svařování, aby se předešlo jevům jako lamelární praskání.
Tupý svar: varianty a příprava svarových ploch
Tupý svar představuje základní prvek, kterým spojujete dva obrobky ležící ve stejné rovině. Správná volba geometrie svarové spáry a precizní příprava ploch přímo určují výslednou pevnost a kvalitu spoje, přičemž tyto typy svarů a jejich použití tvoří pilíř průmyslových konstrukcí.
Varianty tupého svaru: U-svar, V-svar a jejich charakteristiky
Tupý spoj se vyznačuje rozmanitostí tvarů, mezi které patří zejména V-svar, U-svar či L-svar, volených podle tloušťky materiálu. U V-svaru vytváříte otevřenou spáru v úhlu 30° až 45°, což je ideální pro střední tloušťky plechů, zatímco U-svar díky svému tvaru šetří přídavný materiál u velmi silných stěn. Hloubka zářezu se u těchto spojů pohybuje v rozmezí 2 až 5 mm, což zajišťuje dostatečné provaření kořene. Zatímco koutový svar spojuje plochy pod úhlem, tupý svar vyžaduje přesné lícování hran. Pokud řešíte, jak rozlišit koutový a tupý svar a jaké jsou metody svařování, pamatujte, že tupý svar je namáhán primárně tahem či tlakem v ose spoje.
Příprava svarových ploch pro tupý svar
Kvalitní spoj vyžaduje mechanické odstranění nečistot a vytvoření přesného úkosu, který definuje úhel svarové spáry. Při přípravě postupujte následovně:
- Řezání materiálu – zajistěte kolmost hran vzhledem k ploše obrobku.
- Úkosování hran – vytvořte úkos v úhlu 30° až 45° pomocí úhlové brusky nebo frézy.
- Nastavení mezery – zachovejte rovnoměrnou šířku kořenové mezery pro průvar.
- Broušení ploch – odstraňte oxidy a okuje v šířce minimálně 20 mm od hrany svaru.
Odborná rada: Častá chyba spočívá v podcenění hloubky zářezu, která musí odpovídat tloušťce materiálu; při příliš malém úkosu hrozí neprovaření kořene, zatímco příliš široká spára vede k propálení materiálu. Tato příprava se hodí pro ocelové konstrukce s vysokými nároky na pevnost, nikoliv však pro tenké plechy do 2 mm, kde postačí svar bez úkosu.
Časté otázky o tupém svaru a jeho přípravě
Otázka: Jaký vliv má úhel svarové spáry na pevnost?
Úhel 30° až 45° umožňuje elektrodě nebo hořáku přístup ke kořeni svaru. Nedostatečný úhel znemožňuje dokonalý průvar, což vede k riziku vzniku lamelárního praskání.
Otázka: Kdy zvolit U-svar místo V-svaru?
U-svar je vhodný pro silnější materiály, protože vyžaduje méně přídavného kovu při zachování stejné pevnosti. V-svar je naopak efektivnější a rychlejší pro běžné tloušťky plechů v dílenských podmínkách.
Rohový a T-spoj: konstrukční spoje s vysokou pevností
Rohový a T-spoj patří mezi klíčové typy svarových spojů používané v průmyslu, neboť zajišťují vysokou tuhost a mechanickou pevnost konstrukcí. Zatímco rohový spoj vytváří hranu ve tvaru písmene L, T-spoj vzniká kolmým přiložením jednoho plechu k ploše druhého, kde následně vzniká namáhaný koutový svar.
Při provádění těchto spojů si dejte pozor na riziko, které představuje lamelární praskání v T-spojích. Tato vada vzniká v důsledku tahového napětí působícího kolmo na vrstvy plechu, což je typické pro silnostěnné materiály.
- Rohový spoj vyžaduje přesné nastavení úhlu 90 stupňů pro rovnoměrné rozložení svarového kovu.
- T-spoj využívá koutový svar, který efektivně přenáší zatížení mezi kolmými plochami.
- Správné značení svarů podle norem ISO 2553 je nezbytné pro zajištění bezpečnosti v technické dokumentaci.
- Metody svařování jako MIG/MAG nebo TIG se volí podle tloušťky materiálu a požadované kvality průvaru.
Otevřený a uzavřený rohový spoj
Otevřený rohový spoj se vyznačuje tím, že hrany obou plechů tvoří vnější obrys spoje, čímž vzniká charakteristická drážka ve tvaru V. Tento typ umožňuje hluboký průvar a vysokou pevnost, avšak vyžaduje přesné lícování. Uzavřený rohový spoj naopak umísťuje svarové plochy tak, že vnější hrana zůstává celistvá. Tento spoj je esteticky čistší, ale pro dosažení hladkého přechodu vyžaduje následné broušení nebo frézování. Výběr mezi těmito typy závisí na estetických nárocích a tloušťce spojovaného materiálu.
Stříškový spoj a jeho charakteristika
Stříškový spoj představuje specifickou variantu, kde se dva plechy stýkají pod úhlem, přičemž jejich hrany tvoří pomyslnou stříšku. Tento spoj se využívá zejména v náročnějších konstrukcích, kde je potřeba zajistit specifické mechanické vlastnosti při omezeném prostoru pro svar. Stříškový spoj se hodí pro lehké rámy nebo opláštění, zatímco pro namáhané nosné konstrukce se příliš nedoporučuje kvůli náročné přípravě úkosů a obtížnější kontrole kořenové vrstvy svaru.
Odborná rada: Při svařování T-spojů vždy zkontrolujte čistotu povrchu materiálu, abyste předešli vzniku studených spojů a lamelárních trhlin v tepelně ovlivněné oblasti.

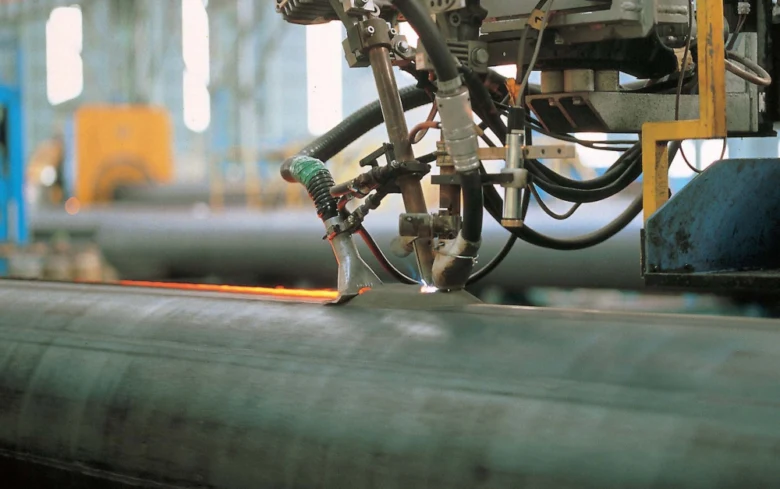

Hlavní metody svařování: principy a použití
Při určování, jaké metody svařování se používají pro konkrétní konstrukce, musíte zohlednit tloušťku materiálu, požadovanou rychlost a typ svarového spoje. Podrobný popis metod svařování ukazuje, že každá technologie využívá odlišný zdroj energie pro dosažení tavné lázně.
MMA svařování využívá obalenou elektrodu, která se při hoření oblouku odtavuje a vytváří ochrannou strusku. Tato metoda je univerzální pro montáže v terénu, kde není možné zajistit přívod ochranného plynu. TIG svařování naproti tomu pracuje s netavící se wolframovou elektrodou a inertním plynem, což zaručuje vysokou čistotu spoje u nerezových ocelí a hliníku. Pro produktivní výrobu v dílnách dominuje MIG/MAG svařování, které využívá tavící se drát podávaný v proudu ochranného plynu.
Plynové svařování využívá plamen vznikající hořením směsi kyslíku a acetylenu, což je vhodné pro tenké plechy a potrubí. Odporové svařování se liší principem, kdy ke spojení kovů vyžaduje vyvinutí tlaku 5 až 20 MPa a průchod proudu v řádu 10 na třetí až 10 na čtvrtou ampér. Moderní laserové svařování pak umožňuje vytvořit extrémně úzké svarové švy o šířce 0,1 až 0,5 mm s minimálním tepelným ovlivněním okolí.
| Metoda svařování | Hlavní zdroj energie | Typické využití |
|---|---|---|
| MMA (obalená elektroda) | Elektrický oblouk | Ocelové konstrukce, venkovní práce |
| TIG (wolframová elektroda) | Elektrický oblouk v inertním plynu | Potrubí, nerez, přesné svary |
| MIG/MAG (tavící se drát) | Elektrický oblouk v ochranném plynu | Sériová výroba, tlustší plechy |
| Laserové svařování | Koncentrovaný paprsek | Automobilový průmysl, precizní díly |
Odborná rada: Při volbě metody vždy kontrolujte, zda je pro daný koutový svar či tupý svar vyžadován úkos svaru, který zajišťuje průvar kořene. Častá chyba: podcenění čistoty povrchu před zahájením svařování, což vede k inkluzím a lamelárnímu praskání. Tato metoda se hodí pro zkušené svářeče pracující s certifikovanými postupy, ale není ideální pro kutily bez základního vybavení pro ochranu dýchacích cest.
Parametry svařování a příprava svarových ploch
Kvalita svarového spoje přímo závisí na precizní přípravě svarových ploch a přesném nastavení svařovacích parametrů. Správná geometrie úkosu a nastavení stroje eliminují rizika, jako je nedostatečný průvar nebo lamelární praskání materiálu. Při zjišťování, jaké metody svařování se používají pro různé druhy svarových spojů, musíte zohlednit tloušťku základního materiálu a požadovanou hloubku průvaru.
Při přípravě ploch pro tupý svar se standardně provádí úkos v rozmezí 30° až 45°. Tento úhel otevření svarové spáry umožňuje elektrodě nebo hořáku dosáhnout ke kořeni spoje. Pro dosažení optimálního výsledku dodržujte následující postup:
- Očištění ploch – zbavte kov nečistot, rzi a mastnoty v šířce minimálně 20 mm od hrany.
- Vytvoření úkosu – vybrušte hranu materiálu pod úhlem 30° až 45° pro zajištění dostatečného přístupu pro svarový kov.
- Nastavení mezery – ponechte kořenovou mezeru 2 až 5 mm podle tloušťky plechu pro rovnoměrný průvar.
- Definice parametrů – nastavte proud svařování dle tloušťky materiálu a zvolené metody svařování.
- Regulace posuvu – udržujte konstantní rychlost posuvu hořáku pro stabilní hloubku zářezu.
Odborná rada: Častá chyba při svařování spočívá v příliš rychlém posuvu, který vede k nedostatečnému natavení hran a vzniku studených spojů. Na co si dát pozor: vždy kontrolujte značení svarů podle platných norem, abyste předešli záměně typu svaru. Tento postup přípravy se hodí pro silnostěnné konstrukce vyžadující vysokou pevnost, zatímco pro tenké plechy do 3 mm je vhodnější tupý svar bez úkosu s minimální mezerou. Správně nastavený proud svařování je základním pilířem, který určuje výslednou hloubku zářezu a celkovou integritu spoje.
Kontrola kvality svarových spojů a běžné vady
Kvalita svarového spoje přímo ovlivňuje integritu celé konstrukce, proto je nezbytné provádět pravidelnou kontrolu a včasnou identifikaci vad podle norem ČSN EN ISO 5817 a ČSN EN ISO 9606. Nesprávné nastavení parametrů nebo chyby při přípravě svarových ploch, jako je nesprávný úkos svaru, vedou k degradaci mechanických vlastností materiálu.
Moderní metody kontroly kvality svarů
Současné postupy využívají digitální inspekce a automatizovanou kontrolu, které zvyšují přesnost detekce vnitřních nespojitostí. Tyto technologie umožňují rychlou analýzu složitých geometrií, jako je koutový svar nebo tupý svar u silnostěnných materiálů. Pro zajištění shody s normami využíváme tyto základní techniky:
- Vizuální kontrola – základní metoda pro odhalení povrchových trhlin, rozměrových odchylek a tvarových vad.
- Ultrazvuková kontrola – efektivní metoda pro detekci vad uvnitř materiálu pomocí odrazu vln, vhodná pro kontrolu plného průvaru.
- Rentgenová kontrola – umožňuje detailní zobrazení vnitřní struktury svaru, identifikaci inkluzí a necelistvostí v celém objemu.
- Magnetická defektoskopie – spolehlivě identifikuje povrchové a těsně podpovrchové vady u feromagnetických materiálů.
| Typ vady | Charakteristika vady | Možná příčina |
|---|---|---|
| Propálení svaru | Propadnutí svarové lázně skrz spoj | Příliš vysoký proud nebo nízká rychlost posuvu |
| Lamelární praskání | Trhliny v základním materiálu pod svarem | Vysoké tahové napětí v tloušťce plechu |
| Porozita | Plynové dutiny uvnitř svarového kovu | Vlhkost v obalu elektrody nebo nečistoty na povrchu |
Odborná rada: Při analýze svarových spojů vždy rozlišujte mezi povrchovými a vnitřními vadami. Zatímco vizuální kontrola odhalí chyby v geometrii, lamelární praskání snižuje pevnost spoje interně a vyžaduje přístrojové vyšetření. Častá chyba: podcenění očištění povrchu před svařováním vede k tvorbě pórů, které vizuálně přehlédnete. Tato kontrola je vhodná pro všechny typy svarů, avšak u kriticky namáhaných konstrukcí je nezbytná kombinace více metod. Pro optimální výsledky provádějte kontrolu po uplynutí doby chlazení, která se u tenkých plechů pohybuje v rozmezí 1 až 3 minut, u silnějších dílů může vyžadovat až 24 hodin.
Otázka: Pro koho se hodí vizuální kontrola a pro koho je nedostatečná?
Vizuální kontrola je vhodná pro rychlé posouzení základních parametrů, jako je šířka svaru nebo zjevné povrchové vady u běžných konstrukcí. Pro vysoce namáhané spoje, tlakové nádoby nebo nosné konstrukce je však nedostačující, protože nedokáže odhalit vnitřní vady, jako je lamelární praskání nebo necelistvosti v kořeni svaru.
