Výroba FM antény z drátu představuje jednoduchý způsob, jak výrazně zlepšit příjem FM rádia bez nutnosti drahých zařízení. V osmi jasných krocích s obrázky vám ukážu, jak správně použít koaxiální kabel a další materiály pro optimální výkon. Tento návod je vhodný i pro začátečníky, kteří chtějí mít domácí anténu přesně na míru.
Co si zapamatovat
- Délka FM antény se počítá podle vzorce (468 / frekvence v MHz) / 2 × 305 mm, pro 108 MHz je to cca 656 mm.
- Pro výrobu se používá 50 nebo 75 ohmový koaxiální kabel s měděným stíněním a měděná trubka jako aktivní prvek.
- Anténa se skládá z přesně odříznuté dvoulinky, sletovaných spojů a symetrizačního členu na 75 Ohmů.
- Optimální umístění antény je na půdě nebo ve vyšších patrech s nasměrováním na vysílač.
- Použití předzesilovače je vhodné při slabém signálu, běžně však není nutný, protože silné stanice hrají i bez něj.

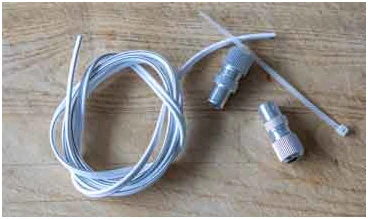

Jaké materiály a nástroje potřebujete pro výrobu FM antény?
Pro výrobu FM antény doma potřebujete několik základních materiálů a nástrojů, které zajistí správnou funkčnost a dlouhou životnost antény. Klíčovým prvkem je koaxiální kabel s impedancí 50 ohmů nebo 75 ohmů, přičemž volba závisí na typu rádia a připojení. Měděná trubka o průměru 3/8 palce slouží jako vodič antény, který zajišťuje dostatečnou pevnost i vodivost. Pro spojování jednotlivých částí je nezbytné kvalitní pájecí zařízení, které umožní pevné a trvalé spoje. K úpravě materiálů použijete štípací kleště na přesné zkrácení drátu a pilku na železo pro úpravu měděné trubky.
Tipy na výrobu funkční FM antény doma
- Koaxiální kabel s impedancí 50 ohmů se často používá pro lepší kompatibilitu s rádiovými přijímači.
- Kabel s impedancí 75 ohmů je běžnější u domácích antén a televizních přístrojů.
- Měděná trubka průměru 3/8 palce poskytuje optimální poměr pevnosti a vodivosti.
- Pájecí zařízení musí být kvalitní, aby nedošlo k přehřátí a poškození kabelu.
- Štípací kleště vám umožní přesné stříhání bez deformace vodičů.
- Pilka na železo je nezbytná pro přesné nařezání měděné trubky podle rozměrů antény.
Chyby, kterých se vyvarovat při výrobě FM antény
Častou chybou je použití nekvalitního koaxiálního kabelu s nesprávnou impedancí, což může výrazně snížit příjem rádia. Dále je potřeba dbát na čisté a pevné pájení antény, protože špatné spoje zhoršují signál a mohou způsobit rušení. Tento návod na výrobu FM antény z drátu v 8 krocích vám pomůže vyhnout se těmto problémům a dosáhnout lepšího příjmu FM rádia.
Jak vypočítat a připravit správnou délku antény podle frekvence?
Správná délka antény je klíčová pro optimální příjem FM signálu. Vzorec na délku antény se vypočítá podle frekvence vysílání v MHz takto: (468 / frekvence v MHz) / 2 × 305 mm. Tento vzorec vychází z fyzikálních principů polovičního vlnového dipólu, který je nejčastěji používaný typ FM antény.
Pro frekvenci 108 MHz, což je horní hranice FM pásma, je délka antény přibližně 656 mm. Výpočet vypadá takto: (468 / 108) / 2 × 305 mm ≈ 656 mm. Tento rozměr zajistí, že anténa bude rezonovat správně a maximalizuje příjem signálu.
Jak vyrobit domácí FM anténu na VKF vysílání
Při výrobě FM antény z drátu je důležité použít vhodný materiál a přesně změřit délku podle vzorce. K výrobě se často využívá měděný drát, ke kterému se připojuje koaxiální kabel a symetrizační člen pro minimalizaci rušení. Pájení antény musí být pevné a čisté, aby nedocházelo ke ztrátám signálu.
Tip: Při výrobě vlastní FM antény se vyhněte časté chybě v podobě příliš dlouhého nebo krátkého drátu, což výrazně snižuje kvalitu příjmu. Precizní výpočet délky a správné pájení jsou základem pro lepší příjem FM rádia.
Podrobnější informace o konstrukci FM antény najdete například na wikipedia.org.
Jak krok za krokem sestavit FM anténu v 8 přesných krocích?
Výroba FM antény probíhá v 8 přesných krocích, které zajistí kvalitní příjem rádia v pásmu 88-108 MHz. Tento podrobný návod popisuje, jak si vyrobit FM anténu krok za krokem s obrázky, přičemž klade důraz na správný výpočet délky antény, použití koaxiálního kabelu, měděné trubky, pájení a naletování symetrizačního členu s impedancí 75 Ohmů.
Výpočet délky a příprava kabelu
Délka dipólové FM antény se vypočítává podle vzorce: délka = (468 / frekvence v MHz) / 2 × 305 mm. Pro běžné FM pásmo kolem 100 MHz je délka antény přibližně 70 cm. Koaxiální kabel odřízněte na tuto délku a odizolujte stínění na přesně polovinu délky antény, tedy asi 35 cm. Odstranění stínění musí být rovnoměrné a čisté, aby nedošlo ke zkratu mezi vodiči a zajistil se optimální přenos signálu.
Příprava měděné trubky a pájení spojů
Měděnou trubku zkraťte na polovinu celkové délky antény, tedy přibližně 35 cm pro frekvenci 100 MHz. Spoje antény s koaxiálním kabelem sletujte nebo pevně zakruťte, přičemž uprostřed spodní lajny dipólu přerušte vodič a naletujte symetrizační člen s impedancí 75 Ohmů. Pájení musí být provedeno na čistém a odmaštěném povrchu, aby se zabránilo oxidaci a zajistil se trvalý elektrický kontakt. Nesprávné pájení, například studené spoje nebo přehřátí kabelu, vede k vyšším ztrátám signálu.
Montáž a testování antény
Upevněte hotovou anténu na místo s co nejlepším výhledem na vysílač, ideálně na půdu pod střechou, nikoliv v přízemí budovy. Anténu nasměrujte směrem k nejbližším FM vysílačům pro maximální kvalitu příjmu. Připojte anténu koaxiálním kabelem přímo do tuneru FM přijímače. Test příjmu signálu by měl ukázat výrazné zlepšení oproti vestavěné anténě. Pokud je příjem slabý, zkontrolujte kvalitu pájení, správný symetrizační člen a orientaci antény.
- Výpočet délky antény – vypočítejte délku podle vzorce a odřízněte koaxiální kabel
- Odizolování kabelu – odstraňte stínění na polovinu délky antény, cca 35 cm
- Zkrácení měděné trubky – připravte délku odpovídající polovině antény
- Pájení spojů – pevně spojte kabel s měděnou trubkou a přerušte spodní vodič
- Naletování symetrizačního členu – připojte člen s impedancí 75 Ohmů u přerušení vodiče
- Montáž antény – upevněte ji na vhodné místo s dobrým výhledem na vysílač
- Připojení k přijímači – použijte kvalitní koaxiální kabel bez poškození
- Test příjmu FM signálu – ověřte kvalitu a případně upravte orientaci antény
- Koaxiální kabel by měl mít impedanci 75 Ohmů a měděné stínění pro minimální útlum
- Symetrizační člen vyrovnává impedanci mezi dipólem a koaxiálním kabelem, čímž snižuje odrazy signálu
- Pájení nesmí být studené ani přehřáté, aby nedošlo k poškození izolace a zhoršení příjmu
Tip: Pájení provádějte na čistém a odmaštěném povrchu, abyste zabránili oxidaci a zajistili trvalý kontakt. Častou chybou je příliš rychlé přehřátí kabelu, které poškodí izolaci a snižuje kvalitu antény.
Tento návod na výrobu FM antény z drátu v 8 krocích představuje efektivní postup, jak zlepšit příjem FM rádia s minimálními náklady a nástroji. Pro koho se to hodí: uživatelé s průměrnými znalostmi elektrotechniky a základním vybavením. Nevhodné pro ty, kdo nemají zkušenosti s pájením nebo přesnými měřeními délky antény.
Jak správně pájet a spojovat části antény s detailními fotografiemi?
Správné pájení a správné nastavení symetrizačního členu jsou zásadní pro funkčnost FM antény, zvláště při výrobě FM antény z drátu. V této části najdete detailní postup pájení a spojování jednotlivých částí antény s fotografiemi, které vám usnadní práci a pomohou dosáhnout kvalitního signálu.
Výběr správných spojů a příprava
Pro pevné a spolehlivé spoje používejte sletované nebo zakroucené spoje, které zabrání oxidaci a zajistí dobrou vodivost. Oxidace na spoji výrazně snižuje kvalitu signálu a může způsobit nestabilní příjem. Před pájením je nutné spoje očistit a odmastit, aby se předešlo špatnému kontaktu.
Nastavení symetrizačního členu
Symetrizační člen na 75 Ohmů se naletuje přesně do přerušení spodní lajny dipólu. Správné nastavení tohoto členu optimalizuje přenos signálu z antény na koaxiální kabel a výrazně zlepší příjem FM rádia. Nesprávné umístění nebo špatné pájení symetrizačního členu může vést ke zhoršení kvality příjmu a zvýšení šumu.
- Symetrizační člen musí být pevně spojen s dipólem bez oxidace
- Pájení zabezpečuje pevné a trvanlivé spoje
- Přesné umístění členu je klíčové pro správnou impedanci 75 Ohmů
Tip: Při pájení antény se vyhněte nadměrnému přehřívání, které může poškodit vodiče a snížit kvalitu spoje.
Jak umístit a nasměrovat FM anténu pro nejlepší příjem?
Výběr vhodného místa
Optimální umístění FM antény je na půdě nebo ve vyšším patře domu, ideálně ve výšce minimálně 4 metry nad úrovní terénu. Taková poloha snižuje rušení od okolních staveb a vegetace a zlepšuje přímou viditelnost k vysílači. Umístění v přízemí nebo blízko země výrazně snižuje kvalitu příjmu kvůli odrazům signálu od půdy a překážkám v okolí.
Správné nasměrování antény
Anténu nasměrujte přesně na směr vysílače, který chcete přijímat, s tolerancí maximálně ±5 stupňů. Pro FM pásmo (87,5-108 MHz) je vhodné použít mapy vysílačů nebo specializované aplikace pro orientaci VKF antén. Nesmí se zapomenout, že YAGI anténa s minimálně třemi prvky vyžaduje přesné nasměrování, zatímco dipólová anténa má širší vyzařovací úhel, ale nižší zisk.
Bezpečné upevnění antény
Anténu upevněte pevnými napínači nebo držáky, které eliminují kmitání a pohyb při větru, což by mohlo způsobit změny v příjmu nebo poškození spoje. V interiéru lze anténu bezpečně schovat za skříň nebo na zeď, pokud ponecháte volný prostor pro koaxiální kabel a symetrizační člen s impedancí 75 Ohmů. Doporučuje se také zajistit, aby kabel neprocházel přímo přes vlhkou půdu nebo místa s vysokou vlhkostí, což může způsobit útlum signálu.
- Umístění antény ve výšce nad 4 metry na půdě nebo ve vyšším patře
- Nasměrování antény s přesností ±5 stupňů na vysílač
- Použití pevného upevnění s napínači či držáky proti kmitání
- Zajištění správného průchodu koaxiálního kabelu mimo vlhkou půdu a s kvalitním pájením
Tip: Pro maximální efektivitu příjmu použijte symetrizační člen na 75 Ohmů přímo u přerušení dipólu a vždy dodržujte přesné délky anténních prvků podle frekvence, aby impedance a vyzařovací charakteristika odpovídaly FM pásmu.
Jak diagnostikovat a řešit problémy s kvalitou příjmu FM signálu?
Špatná kvalita příjmu FM signálu obvykle souvisí s několika konkrétními technickými nedostatky, které lze přesně diagnostikovat a opravit. Nejčastější příčinou je nesprávná délka FM antény, která musí odpovídat frekvenci vysílání podle vzorce délka = (468 / frekvence v MHz) / 2 × 305 mm. Například pro frekvenci 100 MHz je optimální délka antény přibližně 714 mm. Nesprávná délka způsobuje ladicí nepřesnosti a útlum signálu v pásmu VKF.
Dalším častým problémem jsou oxidované spoje, zejména na místech pájení antény a připojení koaxiálního kabelu k dipólu. Oxidace zvyšuje odpor spoje a snižuje přenos signálu, což vede k rušení a šumu. Doporučuje se pravidelně kontrolovat a případně mechanicky očistit nebo přepájet spoje, aby se obnovila správná elektrická vodivost. Symetrizační člen na 75 Ohmů musí být pevně připojený a bez koroze, protože zajišťuje správnou impedanci a minimalizuje odrazy signálu.
Nevhodné upevnění antény, například volné zavěšení nebo kontakt s kovovými konstrukcemi, může způsobit rezonance a ztráty signálu. Anténu je vhodné upevnit na izolující materiál a nasměrovat ji přímo na nejbližší vysílač. Pro dálkový příjem se doporučuje anténa typu YAGI s minimálně třemi prvky, ideálně 14prvková pro FM pásmo, která má výrazně lepší směrovost a zisk než jednoduchý dipól.
- Zkontrolujte délku antény přesným výpočtem dle aktuální frekvence vysílání
- Prověřte pevnost a čistotu pájených spojů a symetrizačního členu
- Odstraňte oxidaci mechanickým čištěním nebo přepájením spojů
- Ujistěte se, že anténa je správně nasměrovaná na vysílač s minimem kovových překážek v okolí
- Pevně upevněte anténu na izolující držáky, aby nedocházelo k vibracím nebo kontaktu s kovem
- Zkontrolujte kvalitu a typ koaxiálního kabelu, ideálně 50 nebo 75 Ohmů s měděným stíněním
Jak zlepšit příjem FM rádia: diagnostika problému s FM anténou
Tato přesná kontrola parametrů výrazně eliminuje běžné příčiny špatného příjmu a zajistí stabilní, čistý signál. Doporučuji kombinovat tyto kroky s návodem na výrobu FM antény z drátu v 8 krocích, který obsahuje detailní postupy a obrázkovou dokumentaci pro domácí výrobu funkční dipólové antény.
Častá chyba: Použití antény s nesprávnou délkou nebo bez symetrizačního členu vede k výraznému zhoršení příjmu a nárůstu šumu.
Pro koho se to hodí: Tento postup je vhodný pro uživatele s vlastní výrobou antény a základními znalostmi pájení a měření. Není ideální pro uživatele bez přístupu k měřicím přístrojům nebo bez zkušeností s manipulací s koaxiálním kabelem.
Jak používat předzesilovač a jaký má vliv počasí na příjem FM signálu?
Předzesilovač se používá zejména při slabém signálu z vzdálených stanic, kde standardní fm anténa z drátu neposkytuje dostatečnou kvalitu příjmu. Silné lokální stanice většinou hrají čistě i bez jeho zapojení, a to ve stereo režimu přijímače. Použití předzesilovače fm antény může výrazně zlepšit stereopříjem, protože zesiluje signál dříve, než prochází koaxiálním kabelem a přijímačem.
Vliv počasí na fm příjem
Počasí ovlivňuje kvalitu příjmu zejména u vzdálených vysílačů. Déšť, mlha nebo silný vítr mohou způsobit útlum signálu nebo jeho rušení. Proto je při výrobě domácí fm antény na vkf vysílání důležité správné nasměrování antény a kvalitní pájení antény se symetrizačním členem, aby se minimalizovala ztráta signálu.
- Používejte předzesilovač při příjmu slabých signálů
- Silné stanice běžně nepotřebují zesílení
- Počasí může ovlivnit nejen sílu, ale i stabilitu fm příjmu
- Správná montáž a koaxiální kabel zlepšují celkový výkon antény
Odborná rada: Pokud často posloucháte vzdálené stanice, předzesilovač výrazně pomůže, ale na silné lokální vysílače ho neinstalujte, aby nedošlo k přebuzení přijímače.
Časté dotazy
Jak vypočítat správnou délku FM antény pro určitou frekvenci?
Použijte vzorec délka = (468 / frekvence v MHz) / 2 × 305 mm; například pro 108 MHz je délka přibližně 656 mm.
Který koaxiální kabel je lepší pro výrobu FM antény, 50 nebo 75 ohmů?
Oba jsou použitelné, ale 75 ohmový kabel je častější pro domácí FM antény kvůli kompatibilitě s přijímačem.
Jak správně nastavit symetrizační člen na dipólu?
Symetrizační člen musí být naletován přesně v přerušení spodní lajny dipólu a mít impedanci 75 Ohmů pro správný příjem.
Jaké jsou nejčastější chyby při výrobě FM antény?
Nesprávná délka antény, špatné pájení spojů, nevhodné umístění antény a nepřesné nastavení symetrizačního členu.
Kdy je vhodné použít předzesilovač u FM antény?
Při slabém signálu nebo příjmu vzdálených stanic, kdy přijímač přepne do mono režimu, je předzesilovač užitečný.
Jak upevnit FM anténu bezpečně v bytě nebo domě?
Použijte napínače, držáky nebo anténu umístěte za skříň, aby byla pevně a esteticky upevněná.
Jak počasí ovlivňuje příjem FM signálu?
Dešťové a bouřkové počasí může zhoršit kvalitu příjmu zejména u vzdálených FM vysílačů.
Jak mohu zlepšit příjem FM rádia vlastní anténou?
Vyrobte si anténu přesnou délky, umístěte ji ve vyšším patře a nasměrujte na vysílač pro lepší signál.
Mohu použít anténu z dvojlinky na FM pásmo?
Ano, dipólová anténa z dvojlinky je jednoduchá a efektivní alternativa pro FM příjem.
Jak diagnostikovat problémy s FM anténou?
Zkontrolujte délku antény, kvalitu spojů, upevnění a orientaci; oxidované spoje mohou signál zhoršit.
Jaké materiály a nástroje potřebuji pro výrobu FM antény doma?
Pro výrobu FM antény budete potřebovat měděný drát o průměru cca 1,5 mm, koaxiální kabel 75 ohmů, symetrizační člen a páječku; vše připravte před začátkem montáže v kroku 1.
Jak vyrobit FM anténu z dvojlinky krok za krokem?
Použijte dvojlinku o délce 75 cm pro každý rameno dipólu, rozdělte ji v kroku 3 a správně připojte ke konektorům podle kroku 5 návodu.
