Faktor K určuje přesnou polohu neutrální vrstvy při ohýbání materiálu a tím ovlivňuje výsledný přídavek na ohyb i poloměr ohybu. Správný výpočet tohoto faktoru je klíčový pro dosažení požadovaných rozměrů a kvality hotového výrobku. Bez jeho zohlednění hrozí nepřesnosti, které mohou způsobit výrobní chyby a zvýšené náklady.
📝 Hlavní myšlenky
- Faktor K představuje relativní vzdálenost neutrální vrstvy od povrchu plechu v tloušťce materiálu.
- Typická hodnota faktoru K se pohybuje mezi 0,3 až 0,5 v závislosti na materiálu a geometrii ohybu.
- Přídavek na ohyb (BA) se vypočítává podle vzorce zahrnujícího faktor K, poloměr ohybu a tloušťku materiálu.
- Například pozinkovaná ocel 1,5 mm tlustá s poloměrem ohybu 3 mm a úhlem 90° má faktor K přibližně 0,41.
- Při poloměru ohybu 1 mm u ocelového plechu 1 mm tlustého je faktor K asi 0,38, při poloměru 5 mm pak 0,44.
Co je faktor K při ohýbání materiálu a jaký má význam
Faktor K při ohýbání materiálu vyjadřuje relativní vzdálenost neutrální vrstvy od povrchu plechu a je klíčový pro správný výpočet rozměrů po ohybu. Neutrální vrstva představuje oblast v tloušťce materiálu, kde nedochází k prodloužení ani smrštění během deformace. Hodnota faktoru K obvykle leží mezi 0,3 a 0,5 a závisí na materiálu, tloušťce plechu a poloměru ohybu.
Význam faktoru K spočívá v přesném určení přídavku na ohyb, který musí být započítán při kalibraci ohybu, aby výsledný výrobek odpovídal požadovaným rozměrům. Nesprávné stanovení faktoru K vede k nepřesnostem a vyšším výrobním odpadům.
Co je k faktor při ohýbání materiálu a jak se počítá
Výpočet faktoru K vychází z poměru vzdálenosti neutrální vrstvy k celkové tloušťce plechu. Přesněji se stanovuje měřením nebo odhadem na základě charakteristik materiálu a techniky ohýbání. Pro tvrdší materiály a menší poloměry ohybu bývá faktor K nižší.
- Faktor K ovlivňuje přesnost rozměrů po ohybu materiálu.
- Neutrální vrstva je klíčová pro výpočet přídavku na ohyb.
- Kalibrace ohybu musí zohlednit hodnotu faktoru K pro minimalizaci deformací.
Jak se vypočítá faktor K při ohýbání – vzorce a příklady
Při ohýbání materiálu hraje faktor K klíčovou roli v přesném stanovení přídavku na ohyb (BA), který zohledňuje posun neutrální vrstvy během deformace. Přídavek na ohyb vypočítáte podle vzorce BA = A × (π / 180) × (R + K × T), kde A je úhel ohybu v stupních, R poloměr ohybu, T tloušťka materiálu a K faktor ohybu. Tento vzorec umožňuje přesněji kalibrovat ohyb tak, aby výsledný rozměr odpovídal požadavkům.
Faktor K lze také zpětně určit podle vzorce K = (-R + BA × 180 / π / A) / T, což je praktický návod na výpočet k faktoru při ohýbání materiálu. Tento přístup pomáhá přizpůsobit ohyb specifickému materiálu a technologii, protože hodnota faktoru se liší podle druhu materiálu a techniky ohýbání.
Praktický výpočet faktoru K
- Měření přídavku na ohyb (BA) – změřte skutečný přídavek po ohybu materiálu
- Zadání parametrů – určete úhel ohybu (A), poloměr ohybu (R) a tloušťku plechu (T)
- Dosazení do vzorce – použijte K = (-R + BA × 180 / π / A) / T pro výpočet faktoru K
- Kalibrace ohybu – upravte hodnotu faktoru K podle výsledků pro přesnější výrobu
Odborná rada: Přesnost měření poloměru ohybu a tloušťky plechu výrazně ovlivňuje správnost výpočtu faktoru K. Chybná data vedou k nepřesnostem v přídavku na ohyb a tím k nekvalitnímu výsledku.
Rozsah hodnot faktoru K a jak ovlivňuje výsledek ohybu
Faktor K představuje poměr vzdálenosti neutrální vrstvy od povrchu materiálu k jeho tloušťce a výrazně ovlivňuje přesnost rozměrů ohýbaných dílů. Tento přídavek na ohyb závisí na materiálu, tloušťce plechu a poloměru ohybu. Například u hliníku je faktor K obvykle kolem 0,3, zatímco u nerezové oceli dosahuje hodnoty přibližně 0,45. Při různé geometrii ohybu, například u tenkého ocelového plechu o tloušťce 1 mm, se faktor K mění z 0,38 pro poloměr ohybu 1 mm na 0,44 při poloměru 5 mm.
Jak určit hodnotu k faktoru pro přesné ohýbání kovových dílů
Výpočet faktoru K vyžaduje kalibraci ohybu s ohledem na konkrétní materiál a techniku ohýbání. Přesná hodnota se stanovuje podle tloušťky materiálu a poloměru ohybu, protože neutrální vrstva se posouvá v závislosti na těchto parametrech.
| Materiál | Tloušťka plechu | Poloměr ohybu | Faktor K |
|---|---|---|---|
| Hliník | 1 mm | 2 mm | 0,30 |
| Ocel (nízkolegovaná) | 1 mm | 1 mm | 0,38 |
| Ocel (nízkolegovaná) | 1 mm | 5 mm | 0,44 |
| Nerezová ocel | 1 mm | 3 mm | 0,45 |
Tip: Při výpočtu faktoru K se vyhněte používání univerzálních hodnot bez přihlédnutí k povaze materiálu a skutečnému poloměru ohybu, protože to vede k nepřesnostem v rozměrech finálního výrobku. Faktor ohýbání materiálu proto vždy přizpůsobte konkrétním podmínkám zpracování.

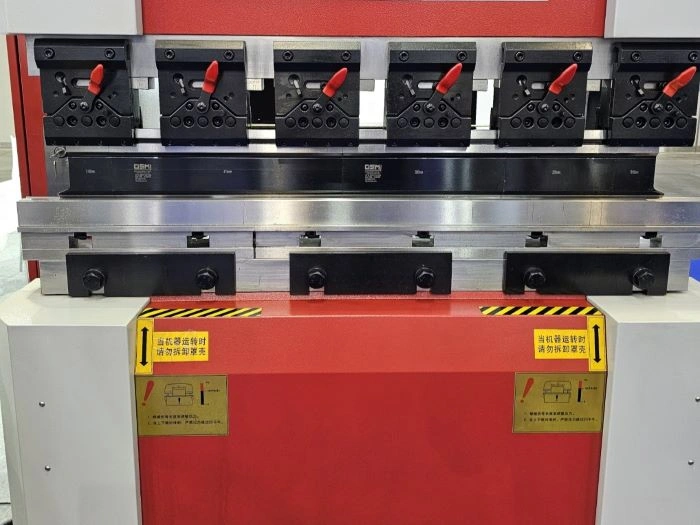

Metody měření a kalibrace faktoru K v praxi
Měření faktoru K je klíčové pro přesné ohýbání materiálu, protože určuje přídavek na ohyb a pomáhá předpovědět změnu rozměrů po deformaci. V průmyslových podmínkách se tento faktor stanovuje experimentálně na základě ohýbání vzorků a následné kalibrace, která zvyšuje spolehlivost výsledků.
Experimentální postupy
Při experimentálním měření faktoru K se nejprve připraví vzorky materiálu s přesně změřenou tloušťkou plechu. Následuje ohýbání s definovaným poloměrem ohybu a měření rozměrů před a po ohybu s přesností na 0,1 mm. Výpočet faktoru K vychází ze změny délky neutrální vrstvy, která se v průběhu ohýbání posouvá.
- Příprava vzorku – výběr materiálu a přesné změření tloušťky plechu
- Nastavení ohýbacího zařízení – určení poloměru ohybu a síly
- Provedení ohybu – vytvoření definovaného úhlu a poloměru
- Měření rozměrů – přesné zjištění délky před a po ohýbání
- Výpočet faktoru K – analýza dat pro určení přídavku na ohyb
Použití softwaru pro kalibraci faktoru K
Pro zvýšení přesnosti se často využívá CAD software, například SolidWorks nebo AutoCAD, který umožňuje simulovat ohyb materiálu podle reálných údajů z měření. Simulace ohybu pomáhá kalibrovat faktor K a korigovat hodnoty podle konkrétního materiálu a techniky ohýbání.
- Import dat – zadání parametrů materiálu a tloušťky plechu do softwaru
- Simulace ohybu – modelování s definovaným poloměrem ohybu a neutrální vrstvou
- Porovnání s experimentem – kontrola přesnosti simulace vůči měřeným hodnotám
- Úprava faktoru K – kalibrace výsledků pro přesnější výpočet přídavku na ohyb
Tip: Při určování faktoru K je častou chybou zanedbání přesného měření rozměrů po ohybu, což vede k nepřesnostem při výpočtu a následným výrobním odchylkám. Faktor K je vhodný zejména pro opakované ohýbání stejných materiálů, méně vhodný je pro velmi tenké nebo extrémně tvrdé plechy, kde se neutrální vrstva posouvá jinak.
Faktory ovlivňující hodnotu faktoru K
Faktor K při ohýbání materiálu závisí na několika klíčových faktorech, které ovlivňují přesnost a kvalitu výsledného ohybu. Pochopení vlivu materiálových vlastností, tloušťky plechu, poloměru ohybu, teploty a techniky ohýbání umožňuje správný výpočet faktoru K a efektivní kalibraci ohybu.
Vliv materiálu a tloušťky
Tvrdší materiály, jako je nerezová ocel, mají obvykle faktor K kolem 0,45, protože jejich neutrální vrstva se posouvá více do vnitřní části ohybu. Naopak měkčí kovy, například hliník, vykazují hodnoty kolem 0,3. Tloušťka plechu také výrazně ovlivňuje faktor K – u stejných materiálů se může pohybovat v rozmezí od 0,35 do 0,42. Vliv tloušťky souvisí s přídavkem na ohyb a poloměrem ohybu, které společně určují přesné nastavení technologie ohýbání.
Vliv teploty a techniky ohýbání
Teplota materiálu při ohýbání má přímý dopad na hodnotu faktoru K – ohřev kovu obvykle snižuje jeho tuhost a mění umístění neutrální vrstvy. Například u ražení mincí může faktor K klesnout až na 0,25 kvůli výraznému posunu neutrální vrstvy směrem k povrchu ohybu. Technika ohýbání, včetně způsobu kalibrace ohybu a přesnosti výpočtu faktoru K, dále modifikuje výslednou hodnotu a kvalitu ohybu.
- Faktor K závisí na materiálových vlastnostech a tloušťce plechu
- Poloměr ohybu a přídavek na ohyb ovlivňují výpočet faktoru K
- Teplota a technika ohýbání mění polohu neutrální vrstvy a tím i faktor K
Praktické příklady použití faktoru K v průmyslu
Faktor K patří mezi klíčové parametry při ohýbání materiálu, který ovlivňuje přesnost výsledných rozměrů a kvalitu výrobků. V následujících příkladech si ukážeme, jak se prakticky určuje a jaké důsledky má jeho nepřesné nastavení v průmyslových procesech.
Přesnost rozměrů a dopad nepřesného faktoru K
Nepřesný faktor K při ohýbání materiálu přímo způsobuje výrobní odchylky, které vedou k nutnosti dodatečných úprav a oprav. Například odchylka v přídavku na ohyb o pouhých 0,1 mm u tenkého plechu může znamenat chybu v celkové délce ohýbaného dílu. Tyto odchylky zvyšují výrobní náklady a prodlužují dobu zpracování. Správný výpočet faktoru K je proto nezbytný pro kalibraci ohybu a minimalizaci zmetků.
Příklady z praxe
- Pozinkovaná ocel o tloušťce plechu 1,5 mm s poloměrem ohybu R = 3 mm a úhlem 90° má faktor K přibližně 0,41, což vede k přídavku na ohyb kolem 4,84 mm.
- U nerezové oceli používané například na výrobu dřezů je faktor K vyšší kvůli odlišné neutrální vrstvě a vyšší pevnosti materiálu.
- Titanové díly, jako jsou držáky, vyžadují specifický faktor K kvůli své tvrdosti a elasticitě, což ovlivňuje i výpočet přídavku na ohyb.
Tip: Při určování faktoru K je vhodné provádět kalibraci ohybu na vzorcích z daného materiálu a tloušťky, aby se minimalizovaly výrobní odchylky a zajistila přesná kontrola kvality.
Časté dotazy o faktoru K při ohýbání materiálu
Otázka: Co je faktor K při ohýbání materiálu a jak se počítá?
Faktor K vyjadřuje relativní vzdálenost neutrální vrstvy od povrchu plechu, obvykle mezi 0,3 a 0,5. Výpočet zahrnuje tloušťku plechu a poloměr ohybu, přičemž je klíčový pro správný přídavek na ohyb.
Otázka: Jak se vypočítá přídavek na ohyb (BA) s faktorem K?
Přídavek na ohyb se počítá podle vzorce BA = A × (π / 180) × (R + K × T), kde A je úhel ohybu ve stupních, R poloměr ohybu, K faktor a T tloušťka plechu.
Otázka: Jaké jsou typické hodnoty faktoru K pro různé materiály?
Hliník má faktor K kolem 0,3, nerezová ocel přibližně 0,45, hodnota závisí také na tloušťce materiálu a poloměru ohybu.
Otázka: Jak ovlivňuje faktor K výsledný rozměr ohýbaného dílu?
Faktor K určuje umístění neutrální vrstvy, což přímo ovlivňuje délku rozvinutého plechu a přesnost finálního rozměru.
Otázka: Jak se měří faktor K v praxi?
Měření probíhá ohýbáním vzorku, následným měřením rozměrů a zpětným výpočtem přídavku na ohyb s přesností do 0,1 mm.
Otázka: Proč je důležité správně určit faktor K?
Správný faktor minimalizuje výrobní odchylky, snižuje zmetkovitost a ztráty materiálu během výroby.
Otázka: Jaký vliv má teplota na faktor K?
Vyšší teplota během ohýbání mění mechanické vlastnosti materiálu, což může zvýšit nebo snížit hodnotu faktoru K.
Otázka: Jaké chyby se nejčastěji dělají při určování faktoru K?
Častou chybou je ignorování vlivu poloměru ohybu a materiálových vlastností, což vede k nepřesnostem ve výpočtu.
Otázka: Jaký je rozdíl mezi faktorem K a přídavkem na ohyb?
Faktor K je bezrozměrná veličina popisující neutrální vrstvu, přídavek na ohyb je konkrétní délka materiálu přidaná k rozměru.
Otázka: Jak ovlivňují techniky ohýbání faktor K?
Různé technologie mění polohu neutrální vrstvy; například ražení mincí snižuje faktor K až na 0,25.
Otázka: Lze faktor K určit zpětně z naměřených dat?
Ano, lze použít vzorec K = (-R + BA × 180 / π / A) / T pro zpětný výpočet faktoru K.
Otázka: Jak používat faktor K v softwaru pro ohýbání?
CAD programy umožňují kalibraci faktoru K podle experimentálních dat pro přesné simulace a návrhy.
Otázka: Jaký faktor K použít pro pozinkovanou ocel 1,5 mm s poloměrem ohybu 3 mm?
Pro tento materiál se doporučuje faktor K přibližně 0,41, což umožňuje přesný výpočet přídavku na ohyb.
Otázka: Jak faktor K ovlivňuje kvalitu ohýbaných dílů?
Přesný faktor K zajistí správný tvar a rozměry, což je nezbytné pro funkční a estetickou kvalitu výrobku.
Otázka: Jak kalibrovat faktor K pro nový materiál?
Kalibrace probíhá ohýbáním testovacích vzorků, měřením výsledných rozměrů a úpravou faktoru K podle získaných dat.
Praktické tipy pro určení K faktoru při ohýbání materiálu
Při určování faktoru K vždy měřte přesně tloušťku plechu a poloměr ohybu. Kalibrace na reálných vzorcích minimalizuje chyby a zohledňuje specifika materiálu i techniky ohýbání.
Chyby při určování K faktoru v ohýbání materiálu
Nejčastější chybou je použití univerzální hodnoty bez kalibrace, což vede k nepřesným přídavkům na ohyb a následným rozměrovým odchylkám. Doporučuji vždy zahrnout vliv materiálu a konkrétního postupu ohýbání.
