Výpočet rosného bodu postup a ovlivňující faktory krok za krokem

Rosný bod představuje teplotu, při které se vzduch nasytí vodní párou a začíná proces kondenzace vody. Správný výpočet této hodnoty na základě aktuální relativní vlhkosti vzduchu a teploty okolí je klíčový pro návrh funkční izolace stavebních konstrukcí i pro údržbu systémů stlačeného vzduchu. Pochopení vztahu mezi těmito veličinami vám umožní efektivně předcházet vzniku plísní a koroze způsobené nechtěnou kondenzací.

Jak se vypočítá rosný bod?

Rosný bod představuje teplotu, při které se vzduch nasytí vodní párou a začne docházet ke kondenzaci vody. Výpočet rosného bodu vychází primárně ze dvou fyzikálních veličin, kterými jsou aktuální teplota vzduchu a relativní vlhkost vzduchu.

Základní vzorec pro výpočet rosného bodu

Pro přesný výpočet rosného bodu se v technické praxi využívá Magnusův vzorec, který vyjadřuje závislost mezi teplotou a tlakem nasycené vodní páry. Vztah vypadá následovně: Td = (b α(T, RH)) / (a – α(T, RH)), kde α(T, RH) = ln(RH/100) + (a T) / (b + T). V tomto vzorci značí T teplotu vzduchu ve stupních Celsia, RH představuje relativní vlhkost v procentech a konstanty a = 17,62 a b = 243,12 °C.

Výpočet rosného bodu je klíčový pro posouzení kondenzace vody v konstrukcích, kde nedostatečná izolace stavebních konstrukcí vede k tepelným ztrátám budovy a následnému vzniku plísní. Pokud chcete vědět, jak spočítat rosný bod vzduchu, musíte vždy pracovat s přesnými hodnotami naměřenými certifikovaným vlhkoměrem a teploměrem.

Příklad výpočtu rosného bodu

Při modelové situaci v interiéru, kde je teplota vzduchu 20 °C a relativní vlhkost vzduchu 50 %, dosáhneme rosného bodu přibližně při 9,3 °C. To znamená, že pokud se jakýkoliv povrch v místnosti ochladí pod tuto hodnotu, dojde na něm k tvorbě kondenzátu.

1. Změření teploty – pomocí kalibrovaného teploměru zjistěte přesnou teplotu vzduchu v místnosti.
2. Zjištění vlhkosti – pomocí vlhkoměru určete aktuální relativní vlhkost vzduchu.
3. Dosazení do vzorce – zadané hodnoty vložte do Magnusova vzorce pro výpočet rosného bodu.
4. Interpretace výsledku – porovnejte vypočtenou teplotu s teplotou povrchů v interiéru.

Tip: Častá chyba při posuzování rizik v budovách spočívá v ignorování vlivu stlačeného vzduchu v potrubních systémech, kde se tlakový rosný bod liší od atmosférického. Tato metoda se hodí pro projektanty a energetické auditory, ale není vhodná pro laické odhady bez znalosti přesných parametrů materiálu. Na co si dát pozor: samotný výpočet rosného bodu nezohledňuje proudění vzduchu, které může kondenzaci vody urychlit i při teplotách těsně nad vypočtenou hodnotou.

Jaké faktory ovlivňují rosný bod?

Hodnota rosného bodu závisí na fyzikálním stavu vzduchu, přičemž klíčové faktory ovlivňující rosný bod zahrnují zejména aktuální teplotu, obsah vlhkosti a barometrický tlak. Jak uvádí definice na Wikipedii, teplota kondenzace představuje mezní stav, kdy se vzduch nasycený vodní párou stává zdrojem kondenzace vody.

Vliv relativní vlhkosti na rosný bod

Relativní vlhkost vzduchu je zásadním parametrem, který přímo určuje, jak blízko je vzduch bodu nasycení. Pokud se relativní vlhkost zvyšuje při konstantní teplotě, rosný bod se posouvá směrem nahoru, což znamená, že k vysrážení vody stačí menší ochlazení. V praxi to znamená, že při 50% vlhkosti a teplotě 20 °C je rosný bod přibližně 9,3 °C. Pokud však vlhkost v místnosti vzroste na 80 %, rosný bod se okamžitě zvýší na 16,4 °C. Tento jev je kritický pro izolace stavebních konstrukcí, protože vyšší vnitřní vlhkost zvyšuje riziko kondenzace uvnitř zdiva. Častá chyba spočívá v podcenění větrání v zimních měsících, kdy se relativní vlhkost zvyšuje vlivem vaření či sušení prádla. Na co si dát pozor: příliš vysoká vlhkost v kombinaci se špatně navrženou izolací nevyhnutelně vede k tvorbě plísní a tepelné ztráty budovy se tím výrazně zvyšují.

Vliv teploty vzduchu na výpočet rosného bodu

Jak teplota vzduchu ovlivňuje výpočet rosného bodu, lze nejlépe vysvětlit schopností vzduchu pojmout určité množství vodní páry. Teplejší vzduch má vyšší kapacitu pro vlhkost, proto při konstantním absolutním množství par v místnosti vede pokles teploty vzduchu k rychlému nárůstu relativní vlhkosti a následnému dosažení rosného bodu. Pokud například teplota vzduchu klesne z 22 °C na 15 °C, rosný bod zůstává stejný, ale relativní vlhkost se výrazně zvýší.

• Tlak vzduchu: vyšší tlak mírně zvyšuje teplotu rosného bodu.
• Materiály konstrukcí: tepelná vodivost materiálů ovlivňuje povrchovou teplotu stěn.
• Klimatické podmínky: extrémní mrazy venku snižují povrchovou teplotu stěn pod úroveň rosného bodu.
• Stlačený vzduch: v průmyslových systémech je sledování tlakového rosného bodu nutností pro zamezení koroze potrubí.

Tento jev se hodí znát při návrhu zateplení, kdy se snažíme udržet vnitřní povrch stěny nad teplotou rosného bodu. Pro koho se to hodí: pro projektanty a majitele domů plánující zateplení. Pro koho se to nehodí: pro laické odhady bez znalosti přesné vlhkosti v daném místě.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

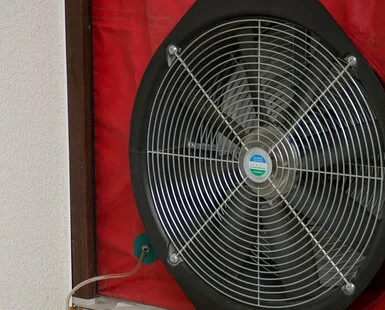

Jak provést výpočet rosného bodu ve stavebnictví a posun rosného bodu v konstrukcích

Výpočet rosného bodu ve stavebnictví představuje klíčový proces pro zajištění dlouhodobé životnosti stavby a prevenci plísní. Správný návrh vrstev konstrukce zabraňuje nekontrolované kondenzaci vody v místech, kde by vlhkost mohla poškodit nosné části objektu.

Použití Mollerova h-x diagramu při výpočtu

Mollerův h-x diagram slouží projektantům k přesnému stanovení stavu vlhkého vzduchu v závislosti na teplotě a tlaku. Pro určení rosného bodu v konstrukci potřebujete znát teplotu vzduchu v interiéru a jeho relativní vlhkost vzduchu. Pokud znáte tyto dvě veličiny, v diagramu vyhledáte průsečík odpovídající křivce 100 % nasycení. Tato hodnota představuje teplotu kondenzace, při které se vodní pára mění na kapalnou vodu. V praxi se tento postup využívá pro analýzu tepelné izolace stavebních konstrukcí, kde se simuluje průběh teploty napříč jednotlivými materiály. Přesné stanovení bodu, kde teplota materiálu klesne pod vypočtený rosný bod, je základem pro eliminaci tepelných ztrát budovy a rizikových kondenzačních zón.

Posun rosného bodu v konstrukci a jeho význam

Posun rosného bodu do vrstvy izolace je hlavním cílem při návrhu obvodových plášťů. Správná izolace stavebních konstrukcí zajistí, že teplota v místě rozhraní mezi nosným zdivem a izolantem zůstane nad kritickou hranicí rosného bodu. Tímto způsobem účinně chráníte konstrukci před kondenzací vody, která by jinak vedla k degradaci zdiva nebo vzniku plísní. Výpočet rosného bodu ve zdivu a jeho význam spočívá v identifikaci míst, kde dochází k největšímu poklesu teploty. Pokud se rosný bod posune mimo nosné zdivo do tepelné izolace, vnitřní povrchy zůstávají suché a konstrukce si zachovává své tepelně-izolační vlastnosti.

Doporučená tloušťka izolace pro optimální posun rosného bodu

Při zateplování objektu je nutné volit dostatečnou tloušťku izolantu, aby nedocházelo k promrzání konstrukce. Doporučuji postupovat následovně:

1. Stanovení okrajových podmínek – zjištění vnitřní a vnější výpočtové teploty spolu s vlhkostí v interiéru.
2. Výpočet průběhu teplot – určení teploty v každé vrstvě konstrukce podle součinitele tepelné vodivosti materiálů.
3. Ověření rosného bodu – porovnání vypočtené teploty s rosným bodem vzduchu v daném místě.
4. Návrh tloušťky izolace – volba tloušťky izolantu (ideálně 20 cm a více) pro bezpečný posun rosného bodu.

Častá chyba: podcenění tloušťky izolace vede k posunu rosného bodu přímo do vnitřního líce zdiva, což způsobuje lokální vlhnutí. Tento přístup se hodí pro novostavby i rekonstrukce, zatímco pro historické objekty s difuzně otevřenými systémy je nutný individuální posudek projektanta.

Jak se stanovuje tlakový rosný bod ve stlačeném vzduchu?

Tlakový rosný bod představuje teplotu, při které se stlačený vzduch stává nasyceným vodní parou při daném pracovním tlaku. V systémech, kde proudí stlačený vzduch, je tento parametr zásadní pro ochranu pneumatických prvků před korozí a mechanickým poškozením způsobeným kondenzací vody.

Vzorce a příklady výpočtu

Pro přesný výpočet rosného bodu se využívá vztah mezi parciálním tlakem vodní páry a teplotou, často interpretovaný přes Mollerův h-x diagram. Základní postup výpočtu rosného bodu krok za krokem vyžaduje znalost aktuální relativní vlhkosti vzduchu a teploty v systému. Pro přepočet mezi jednotkami tlaku (například PSI na bary) a následné určení teploty kondenzace používáme Magnusův vzorec. Pokud máte stlačený vzduch o tlaku 7 barů (cca 100 PSI) a teplotě 25 °C, zvýšení tlaku výrazně posouvá rosný bod směrem nahoru.

1. Změřte teplotu a relativní vlhkost vzduchu v sacím potrubí kompresoru.
2. Převeďte naměřený pracovní tlak na absolutní hodnotu v jednotkách PSI nebo bar.
3. Aplikujte výpočetní vzorec pro parciální tlak nasycené vodní páry při dané teplotě.
4. Stanovte teplotu, při které se parciální tlak vodní páry rovná tlaku nasycených par.

Odborná rada: Častá chyba spočívá v zanedbání vlivu kolísání tlaku v potrubí. Pokud tlak v systému poklesne, rosný bod se automaticky sníží, což může vést k neočekávané kondenzaci i v dobře izolovaných částech.

Ideální hodnoty rosného bodu v praxi

Ideální rosný bod se liší podle nároků na čistotu vzduchu. Pro běžné dílenské nářadí postačuje rosný bod v rozmezí 3 až 10 °C. Pokud však stlačený vzduch využíváte pro lakování nebo v potravinářském průmyslu, vyžaduje technologie hodnoty mezi -20 °C až -40 °C. Správná izolace stavebních konstrukcí v blízkosti rozvodů vzduchu zabraňuje tepelným ztrátám budovy, které by jinak mohly ovlivnit stabilitu teploty v potrubí.

Tento parametr se hodí pro provozy s vysokými nároky na kvalitu výstupního média, zatímco pro venkovní nenáročné systémy není takto přísná kontrola nutná. Pamatujte, že jak se mění rosný bod při různých hodnotách vlhkosti, musíte neustále kalibrovat senzory, aby měření rosného bodu odpovídalo reálným provozním podmínkám. Stabilní rosný bod zaručuje, že nedojde k poškození citlivých ventilů ani pneumatických válců.

Jaké metody měření rosného bodu existují a jaká je jejich přesnost?

Přesné určení okamžiku, kdy teplota kondenzace klesne pod kritickou hranici, vyžaduje spolehlivé přístrojové vybavení. Volba správné metody přímo ovlivňuje přesnost, s jakou provádíte výpočet rosného bodu při posuzování tepelných ztrát budovy či stavu konstrukčních prvků.

Optická metoda měření rosného bodu

Optická metoda patří mezi nejpřesnější techniky pro stanovení rosného bodu, často využívanou jako etalon v laboratořích. Základem systému je tzv. rosné zrcadlo, které je řízeně ochlazováno pomocí Peltierova článku. Jakmile povrch zrcadla dosáhne kritické teploty, začne na něm probíhat kondenzace vody. Integrovaný optický systém, tvořený LED diodou a fotodetektorem, zaznamená změnu odrazivosti povrchu způsobenou vznikem mikroskopických kapiček.

Přístroj v reálném čase monitoruje teplotu zrcadla a vyhodnocuje přesný moment vzniku kondenzátu. Výhodou této metody je vysoká dlouhodobá stabilita a minimální závislost na okolním znečištění. Na co si dát pozor: optické senzory jsou extrémně náročné na čistotu zrcadla. Jakákoliv nečistota, jako prach nebo mastnota, na povrchu zrcadla zkresluje měření a vede k chybným výsledkům. Tato metoda se hodí pro přesné laboratorní aplikace a kalibraci jiných přístrojů, zatímco pro běžné měření v terénu je často nahrazována dostupnější elektronikou.

Elektronické senzory a jejich kalibrace

Elektronické senzory představují v praxi nejpoužívanější nástroj pro měření relativní vlhkosti vzduchu a výpočet rosného bodu. Tyto senzory využívají kapacitní nebo odporové polymery, které mění své elektrické vlastnosti v přímé závislosti na množství absorbované vlhkosti. Pro dosažení spolehlivých dat je nezbytná pravidelná kalibrace, neboť senzory mají tendenci v čase driftovat v důsledku stárnutí polymerní vrstvy nebo vlivu nečistot.

• Pravidelná kontrola senzoru v certifikované laboratoři zajistí přesnost měření v řádu desetin stupně Celsia.
• Elektronické senzory jsou ideální pro kontinuální monitoring v systémech, kde se využívá stlačený vzduch, protože umožňují okamžitou reakci na změny podmínek.
• Častá chyba: instalace senzoru do míst s nedostatečným prouděním vzduchu nebo v blízkosti tepelných mostů, což vede k lokálnímu zkreslení výsledků měření a chybným výpočtům rosného bodu ve zdivu.

Odborná rada: Elektronické senzory se hodí pro běžnou diagnostiku izolace stavebních konstrukcí, kde potřebujete rychlá data v reálném čase. Pro vysoce přesné technické audity však vždy ověřujte správnost hodnot pomocí kalibrovaného etalonu, abyste předešli chybným závěrům při posuzování tepelných ztrát budovy. Tato metoda je vhodná pro techniky a správce budov, nikoliv pro laické měření bez znalosti principů Mollerova h-x diagramu.

Časté dotazy o výpočtu rosného bodu a jeho faktorech

Otázka: Jak se vypočítá rosný bod?

Rosný bod se vypočítá podle vzorce závislého na teplotě vzduchu (např. 20 °C) a relativní vlhkosti (např. 50 %), který určí teplotu, při níž vzduch dosáhne nasycení a začne kondenzovat.

Otázka: Co ovlivňuje hodnotu rosného bodu?

Rosný bod ovlivňují teplota vzduchu, relativní vlhkost, tlak vzduchu a materiály konstrukcí, které mohou měnit podmínky kondenzace.

Otázka: Jak se mění rosný bod při různých hodnotách relativní vlhkosti?

Při relativní vlhkosti 30 % může být rosný bod kolem 5 °C, při 70 % kolem 16 °C a při 90 % kolem 18 °C, přičemž teplota vzduchu je konstantní.

Otázka: Co znamená teplota rosného bodu?

Teplota rosného bodu je teplota, při které vzduch dosáhne 100 % relativní vlhkosti a začne kondenzovat vodu.

Otázka: Jak provést výpočet rosného bodu ve stavebnictví?

Výpočet se provádí pomocí Mollerova h-x diagramu a tabulek, které pomáhají určit, kde v konstrukci dojde ke kondenzaci a jak izolace posune rosný bod do bezpečné vrstvy.

Otázka: Jaký je význam posunu rosného bodu v konstrukci?

Posun rosného bodu do izolace chrání nosnou část stavby před kondenzací a degradací materiálu, což prodlužuje životnost konstrukce.

Otázka: Jak se stanovuje tlakový rosný bod ve stlačeném vzduchu?

Tlakový rosný bod se stanovuje jako teplota, při které stlačený vzduch při pracovním tlaku dosáhne nasycení vodní parou, a určuje se pomocí vzorců zohledňujících tlak, teplotu a vlhkost.

Otázka: Jaké metody měření rosného bodu existují?

Existují optické metody využívající ochlazované rosné zrcadlo a elektronické senzory s různou přesností a potřebou kalibrace.

Otázka: Jaká je doporučená tloušťka izolace pro správný posun rosného bodu?

Minimální doporučená tloušťka izolace je 20 cm, aby se zajistil správný posun rosného bodu a předešlo se kondenzaci ve zdivu.

Otázka: Jak tlak vzduchu ovlivňuje rosný bod?

Vyšší tlak vzduchu zvyšuje množství vodní páry, které vzduch pojme, a tím ovlivňuje hodnotu rosného bodu, zejména v oblasti stlačeného vzduchu.

Otázka: Jak teplota vzduchu ovlivňuje výpočet rosného bodu?

Vyšší teplota vzduchu obecně zvyšuje hodnotu rosného bodu, protože vzduch může pojmout více vlhkosti, než při teplotě nižší.

Otázka: Jaké jsou referenční venkovní teploty pro výpočet tepelných ztrát v ČR?

Pro ČR jsou referenční teploty -12 °C pro nížiny, -15 °C pro výše položené oblasti a -18 °C pro horské oblasti jako Krkonoše.

Otázka: Jaký vliv má relativní vlhkost na tvorbu kondenzátu ve stavebních konstrukcích?

Vyšší relativní vlhkost zvyšuje riziko kondenzace ve zdivu, což může vést k tvorbě plísní a degradaci materiálu.

Otázka: Jak se dá rosný bod vypočítat online?

Existují online kalkulačky, které umožňují výpočet rosného bodu zadáním teploty vzduchu a relativní vlhkosti, výsledkem je teplota kondenzace.

Otázka: Proč je důležitá kontrola rosného bodu ve stlačeném vzduchu?

Kontrola rosného bodu zabraňuje kondenzaci a korozi zařízení, což prodlužuje životnost kompresorů a zajišťuje kvalitu vzduchu.

Odborná rada: Při návrhu izolace stavebních konstrukcí vždy počítejte s rezervou pro extrémní zimní teploty. Častá chyba: podcenění vlivu vnitřní vlhkosti, která při běžném provozu domácnosti (vaření, sušení prádla) výrazně zvyšuje riziko kondenzace vody. Tato problematika se hodí pro novostavby a kompletní rekonstrukce, zatímco pro lehké dřevostavby je výpočet kritický pro zachování difuzní otevřenosti.
