Plazmové řezání na invertorovém stroji využívá elektrický oblouk k ionizaci stlačeného plynu, čímž vzniká vysoce energetický paprsek schopný čistého dělení vodivých kovů. Tato technologie vyniká vysokou rychlostí řezu a minimální tepelnou deformací materiálu, což z ní činí klíčový nástroj pro moderní zámečnické dílny. Při volbě správných plynů na řezání plazmou dosáhnete optimálních výsledků jak u tenkých plechů, tak u silnějších ocelových profilů.
💡 Klíčové informace
- Plazma dosahuje teploty až 33 000 °C a rychlosti částic mezi 1 500 až 2 300 m/s.
- Invertorové plazmové řezání zvládá materiály do běžné tloušťky 30-50 mm, maximálně až 150 mm.
- Řezání plazmou je až 5× rychlejší než plamenové a až 10× rychlejší než autogenní řezání.
- Invertorové stroje jsou mobilní, bezpečné a nevyžadují vysokou kvalifikaci obsluhy.
- Nevýhodou je hlučnost, prašnost a potřeba odsávání spalin, stejně jako vyšší spotřeba spotřebního materiálu.

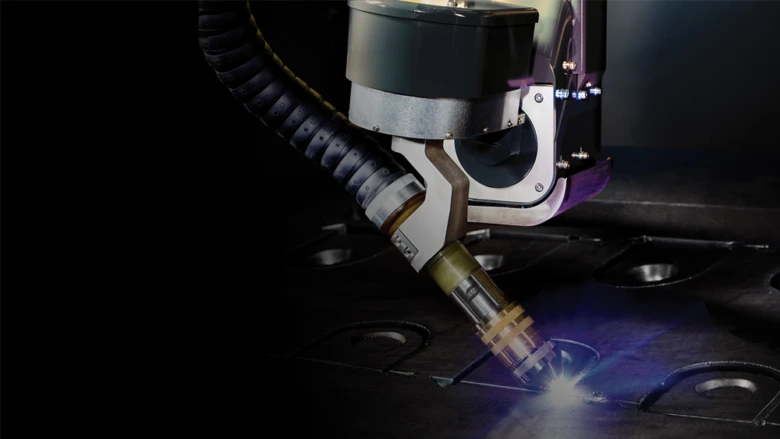

Jak funguje řezání plazmou na invertorovém stroji
Plazmové řezání princip spočívá v ionizaci plynu elektrickým obloukem, čímž vzniká plazma o teplotě až 33 000 °C, která taví kov rychlostí částic v rozmezí 1 500 až 2 300 m/s. Invertorová plazmová řezačka vytváří tento plazmový oblouk mezi wolframovou elektrodou a řezaným materiálem, přičemž invertorový stroj přesně řídí proud a napětí pro stabilní výstup. Tento proces umožňuje efektivní řezání kovů do tloušťky 30 až 50 mm s vysokou přesností a čistotou řezné hrany.

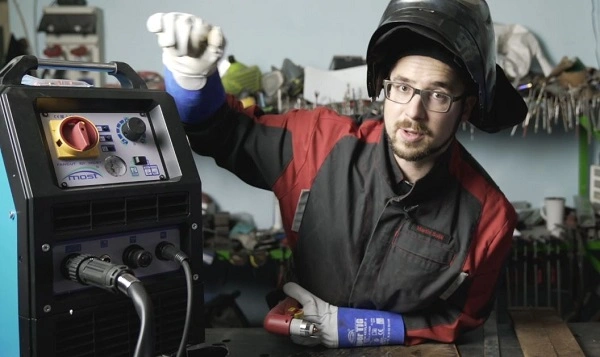

Invertorová technologie a její přínosy
Zásadní otázkou pro uživatele často bývá, jak funguje řezání plazmou na invertorovém stroji v porovnání se staršími transformátorovými zdroji. Invertorová technologie využívá vysokofrekvenční spínání, které zvyšuje účinnost zařízení až na 70 % a umožňuje výraznou redukci hmotnosti. Díky tomu je mobilita stroje nesrovnatelně vyšší, což usnadňuje práci v terénu i v dílně. Moderní invertor navíc automaticky koriguje výkyvy v napájecí síti a udržuje stabilní charakteristiku oblouku. To přímo ovlivňuje kvalitu řezu a minimalizuje tepelné ovlivnění okolního materiálu, což je klíčové pro zachování mechanických vlastností kovu.
Použité plyny a jejich vliv na řez
Plyny na řezání plazmou hrají zásadní roli při formování oblouku a ochraně řezné plochy před oxidací. Pro běžné ruční řezání se nejčastěji používá stlačený vzduch, který je ekonomický a snadno dostupný. U přesnějších aplikací, jako je CNC řezání kovů plazmou, se využívají inertní plyny jako argon nebo dusík, případně směsi s kyslíkem pro zvýšení řezné rychlosti. Správná volba plynu a jeho čistota prodlužují životnost spotřebního materiálu plazmové řezačky, zejména trysky a elektrody.
- Stlačený vzduch: ideální pro běžné dílenské řezání konstrukční oceli.
- Argon a směsi: zajišťují čistý řez u nerezové oceli a hliníku.
- Dusík: snižuje tvorbu strusky a zlepšuje kvalitu povrchu při řezání vysokých tlouštěk.
Odborná rada: Častá chyba při řezání plazmou spočívá v podcenění vlhkosti stlačeného vzduchu, která rychle znehodnotí spotřební materiál plazmové řezačky a zhorší kvalitu řezu. Vždy používejte kvalitní odlučovač vlhkosti a dbejte na bezpečnost práce s plazmou při manipulaci se zařízením. Tato technologie se hodí pro zámečnické dílny a kovovýrobu, zatímco pro řezání velmi tenkých plechů s extrémní přesností může být vhodnější laserové řezání vs plazma.
Výhody řezání plazmou na invertorovém stroji
Při zvažování, jaké jsou plusy a mínusy řezání plazmou na invertorovém stroji, převažují technické benefity, které zvyšují efektivitu práce v dílně i průmyslu. Invertorová technologie přináší oproti zastaralým transformátorovým zdrojům kompaktnost, mobilitu a vysokou stabilitu oblouku, který dosahuje teplot až 33 000 °C.

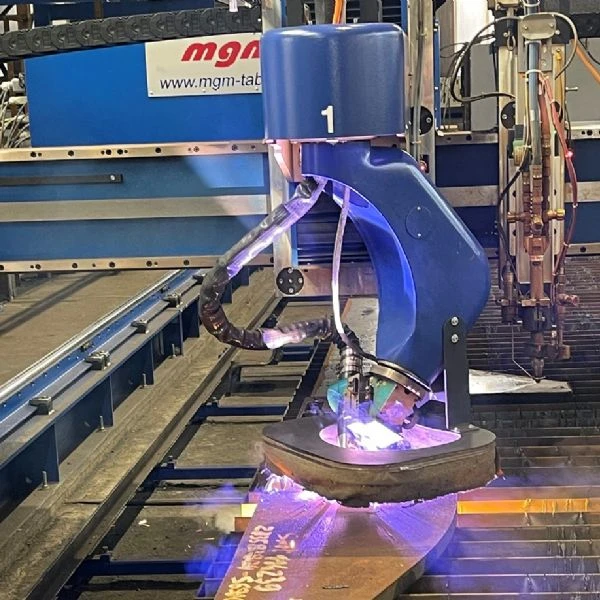

Rychlost řezání plazmou na invertorovém stroji
Řezání plazmou na invertorovém stroji dosahuje rychlosti až 5× vyšší než klasické řezání plamenem a až 10× vyšší než u autogenního řezání, což výrazně zkracuje dobu zpracování kovových materiálů do tloušťky 50 mm. Tato vysoká rychlost řezu minimalizuje tepelně ovlivněnou zónu, čímž snižuje riziko deformací materiálu u tenčích plechů. Díky těmto vlastnostem invertorová plazmová řezačka představuje ekonomicky výhodné řešení pro rychlou produkci, kde rychlost částic plazmatu dosahuje 1 500 až 2 300 m/s.
Široká škála materiálů vhodných pro plazmové řezání
Invertorová plazmová řezačka umožňuje řezání široké škály elektricky vodivých kovů, včetně konstrukční oceli, nerezové oceli, hliníku, mědi, mosazi či titanu s maximální tloušťkou řezu až 50 mm. Tato flexibilita při řezání kovů plazmou je klíčová pro různorodé aplikace v zámečnictví i strojírenství. Mezi hlavní výhody této metody patří:
- Vysoká efektivita při dělení vodivých materiálů bez nutnosti předehřevu.
- Minimální nároky na přípravu povrchu materiálu před samotným řezem.
- Schopnost řezání zoxidovaných, lakovaných nebo znečištěných povrchů.
Bezpečnostní aspekty řezání plazmou na invertorovém stroji
Bezpečnost práce s plazmou je na invertorovém stroji vyšší než u autogenního řezání, protože zařízení nevyužívá otevřený plamen ani hořlavé plyny, což výrazně zvyšuje požární bezpečnost v dílně. Přesto je nutné dbát na následující zásady:
- Používejte vždy certifikované ochranné pomůcky chránící před intenzivním UV zářením a odletujícími jiskrami.
- Zajistěte dostatečné odvětrávání pracoviště kvůli vzniku kovových výparů a škodlivých plynů.
- Pravidelně provádějte údržbu invertorových strojů a kontrolujte spotřební materiál plazmové řezačky, jako jsou wolframové či hafniové elektrody a trysky.
Odborná rada: Pozor na výběr zdroje – tato technologie je ideální pro zámečnické dílny, ale pro velmi silné materiály nad 50 mm je vhodnější zvážit laserové řezání vs plazma, kde laser nabízí vyšší čistotu řezu. Častá chyba: podcenění kvality stlačeného vzduchu, který musí být suchý a zbavený nečistot, jinak dochází k rychlé degradaci trysek a snížení kvality řezné hrany. Tato technologie se hodí pro běžné zámečnické práce a výrobu konstrukcí, zatímco pro extrémně přesné díly s minimální tepelně ovlivněnou zónou se nehodí, protože plazmový řez může vyžadovat dodatečné broušení strusky.

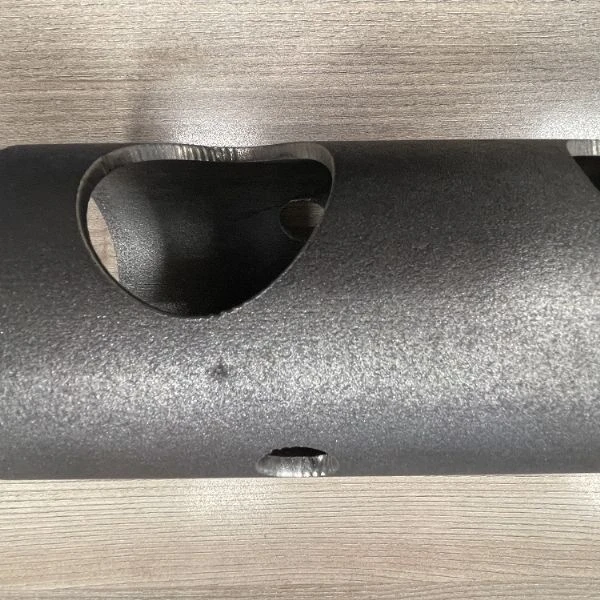

Nevýhody a omezení plazmového řezání na invertoru
Při zvažování, jaké jsou plusy a mínusy řezání plazmou na invertorovém stroji, musíte počítat s fyzikálními limity technologie. Hlavní nevýhody plazmového řezání zahrnují vysokou hlučnost a značnou prašnost, které vyžadují instalaci kvalitního odsávacího systému přímo v dílně.
- Tepelně ovlivněná zóna (HAZ) je u plazmy širší než u laserového řezání, což může způsobovat tepelné deformace u velmi tenkých plechů.
- Svislost řezné plochy bývá u plazmy horší, často se vyskytuje výrazné zkosení na jedné straně řezu.
- Spotřební materiál plazmové řezačky, zejména wolframové či hafniové elektrody a řezací trysky, podléhá rychlému opotřebení a vyžaduje pravidelnou výměnu, což zvyšuje provozní náklady.
- Povrch řezu může obsahovat řeznou strusku, která vyžaduje dodatečné broušení, čímž se zvyšují celkové pracovní náklady na jeden díl.
- Na co si dát pozor: Častá chyba spočívá v podcenění stavu trysky, což okamžitě zhoršuje kvalitu řezu, zvyšuje rozstřik kovu a zkracuje životnost hořáku.
- Tato metoda se hodí pro běžné zámečnické práce a hrubší dělení materiálu, ale není ideální pro vysoce přesnou výrobu s minimálními nároky na následné opracování hran, kde vláknové lasery dosahují lepších výsledků.
Ekologické dopady a opatření
Řezání kovů plazmou nevyhnutelně produkuje emise škodlivých plynů a jemných kovových prachových částic, které představují zátěž pro pracovní prostředí. V uzavřených prostorech je proto nezbytné zajistit efektivní odsávání a filtraci vzduchu pro dodržení standardů pro bezpečnost práce s plazmou. Znečištění ovzduší lze minimalizovat použitím vodních stolů, které pohlcují prach a tlumí hluk, nebo instalací lokálních odsávacích jednotek s vysokou účinností filtrace. Správná volba plyny na řezání plazmou, jako je stlačený vzduch pro ruční řezání nebo inertní směsi pro průmyslové aplikace, může částečně ovlivnit množství produkovaných zplodin, avšak celkové nároky na ekologický provoz zůstávají vyšší než u mechanických metod dělení materiálu.
Odborná rada: Pro dosažení optimální životnosti spotřebního materiálu vždy kontrolujte čistotu a tlak přiváděného vzduchu, neboť vlhkost a nečistoty v plynu vedou k rychlé degradaci elektrody a nekvalitnímu řezu.

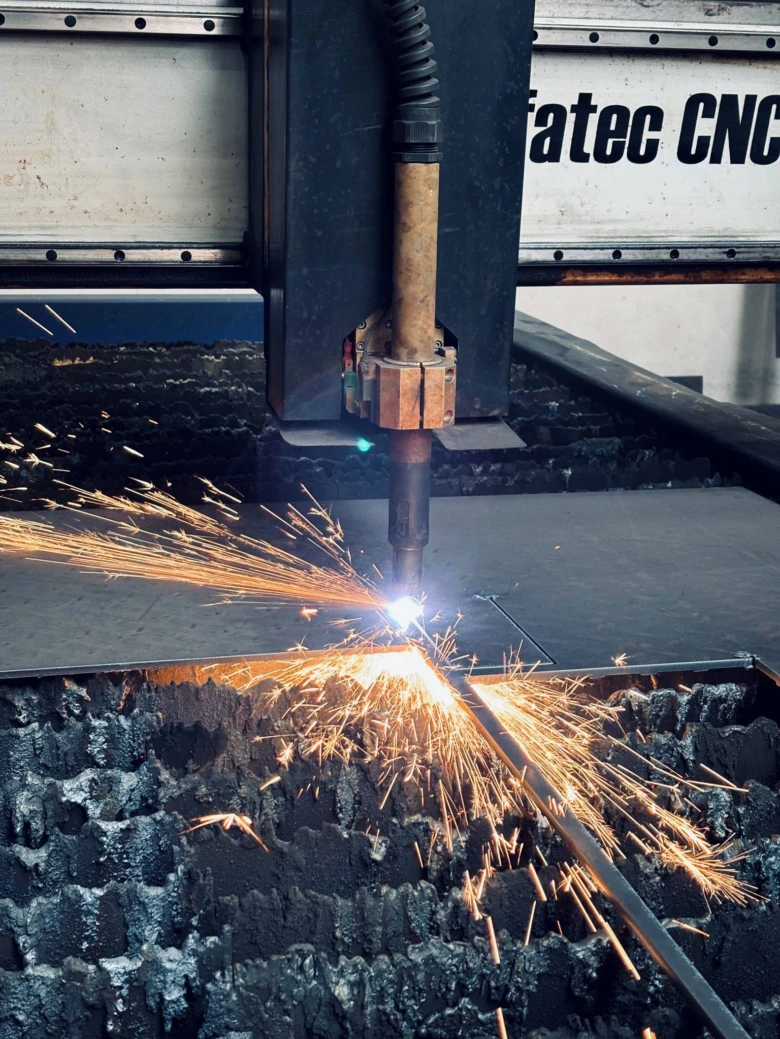

Materiály a tloušťky vhodné pro plazmové řezání na invertoru
Plazmové řezání princip využívá elektrický oblouk k tavení kovu, proto je tato technologie vhodná výhradně pro elektricky vodivé materiály. Invertorová plazmová řezačka si poradí s širokou škálou kovů, včetně konstrukční oceli, nerezové oceli, hliníku, mědi či titanu. Při volbě stroje zvažte výhody a nevýhody řezání plazmou na invertoru, neboť výkon zdroje přímo limituje maximální tloušťku řezu.
Běžná tloušťka řezu při standardním průmyslovém využití se pohybuje v rozmezí 30 až 50 mm. U vysoce výkonných strojů lze dosáhnout kvalitního dělení materiálu až do tloušťky 150 mm. Kvalita řezu však závisí na správném nastavení proudu a typu plynu.
| Materiál | Doporučená tloušťka (mm) | Poznámka |
|---|---|---|
| Konstrukční ocel | 1 – 50 | Nejčastější využití |
| Nerezová ocel | 1 – 40 | Vyžaduje čistý plyn |
| Hliníkové slitiny | 1 – 35 | Nutný vyšší tlak plynu |
Odborná rada: Častá chyba při řezání plazmou na invertoru spočívá v podcenění stavu, ve kterém se nachází spotřební materiál plazmové řezačky. Opotřebená tryska nebo elektroda výrazně snižují čistotu řezné hrany a zvyšují úhel úkosu. Plazmové řezání se hodí pro rychlé dělení plechů a profilů, ale pro extrémně přesné úhlové řezy v malých tloušťkách může být vhodnější laserové řezání vs plazma, kde laser dosahuje vyšší přesnosti. Bezpečnost práce s plazmou vyžaduje vždy používání ochranných filtrů a řádné odvětrávání zplodin.

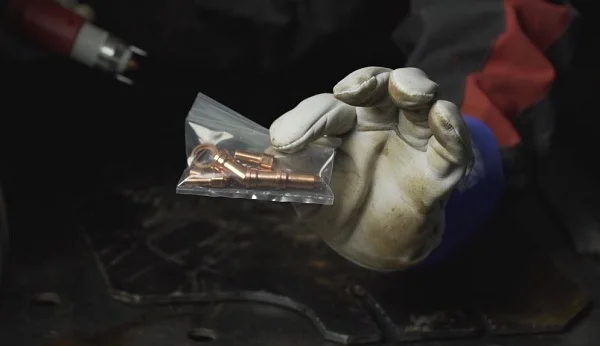

Údržba invertorových plazmových strojů a životnost
Pravidelná údržba invertorového zdroje zásadně ovlivňuje celkovou životnost stroje a kvalitu řezu kovů plazmou. Spotřební materiál plazmové řezačky, především měděné trysky a wolframové elektrody, podléhá vlivem vysokých teplot a elektrického oblouku rychlému opotřebení. Pokud tyto komponenty včas nevyměníte, riskujete nestabilní plazmový paprsek a poškození hořáku. Analýza pro plusy a mínusy řezání plazmou na invertorovém stroji ukazuje, že zatímco invertorová technologie zajišťuje efektivitu, čistota vnitřních částí zdroje je kritická pro chlazení elektroniky.
Odborná rada: Častá chyba spočívá v ignorování známek opotřebení trysky, což vede k deformaci řezné hrany a nadměrnému rozstřiku materiálu.
- Kontrola trysek a elektrod – provádějte vizuální kontrolu před každým řezáním a vyměňte díly při prvních známkách vypálení otvoru.
- Profouknutí zdroje stlačeným vzduchem – odstraňte nahromaděný prach z vnitřních částí invertoru jednou za měsíc, abyste předešli přehřívání výkonových prvků.
- Inspekce přívodních plynů – zajistěte, aby plyny na řezání plazmou byly suché a bez nečistot, které by mohly ucpat vnitřní kanálky hořáku.
- Čištění kontaktů hořáku – pravidelně otírejte dosedací plochy, aby byl zajištěn bezchybný elektrický přenos mezi zdrojem a spotřebním materiálem.
Tato péče se hodí pro každého, kdo vyžaduje dlouhodobou přesnost řezu, zatímco pro občasné kutily bez času na údržbu může být náročnější udržet špičkový výkon zařízení.
Bezpečnost při práci s invertorovou plazmovou řezačkou
Bezpečnost práce s plazmou vyžaduje důsledné používání ochranných pomůcek, neboť řezání kovů plazmou generuje intenzivní UV záření, teploty dosahující až 33 000 °C a toxické zplodiny. Každá invertorová plazmová řezačka při provozu vytváří elektrický oblouk, který může poškodit zrak i pokožku během několika sekund. Ochrana zdraví proto vyžaduje certifikované osobní ochranné prostředky a instalaci systému pro odsávání spalin, které vznikají při tavení kovů a odpařování povrchových úprav.
Při hodnocení, jaké jsou plusy a mínusy řezání plazmou na invertorovém stroji, musíte vždy na první místo klást prevenci úrazů a ochranu dýchacích cest.
- Používejte svářečskou kuklu se zatmavením filtru odpovídajícím intenzitě plazmového oblouku, aby nedošlo k poškození sítnice.
- Noste nehořlavý oděv s dlouhými rukávy a kožené rukavice odolné proti vysokým teplotám, které chrání před rozstřikem roztaveného kovu.
- Zajistěte kvalitní odsávání spalin přímo u zdroje, abyste minimalizovali vdechování toxických výparů vznikajících při řezání legovaných ocelí či lakovaných materiálů.
- Pracovní plochu zbavte veškerých hořlavých materiálů, protože rozstřikující jiskry a struska dosahují teplot přesahujících 1 000 °C.
Odborná rada: Častou chybou je podcenění odrazu UV záření od světlých nebo lesklých ploch v dílně, proto vždy pracujte v uzavřeném koutě s matnými, tmavými stěnami. Tento postup se hodí pro trvalé dílenské provozy s instalovaným odsáváním, nikoliv pro improvizovaná pracoviště bez možnosti účinného odvětrání škodlivých plynů. Na co si dát pozor: při práci s plazmou nikdy neodkládejte ochranné brýle ani pod kuklu, neboť odražené záření může způsobit zánět spojivek i při krátkodobé expozici.
Srovnání plazmového a laserového řezání
Při výběru technologie pro dělení kovů hraje zásadní roli požadovaná přesnost a tloušťka materiálu. Plazmové řezání technologie využívá ionizovaný plyn k roztavení kovu, zatímco laserové řezání pracuje s vysoce koncentrovaným paprskem světla. Hlavní rozdíl spočívá v tom, že laserové řezání dosahuje výrazně vyšší přesnosti a minimální tepelně ovlivněné zóny. Naopak plazmové řezání je efektivnější a rychlejší při dělení materiálů nad 25 mm, kde laser ztrácí svou rychlost i ekonomickou výhodnost.
Klíčové rozdíly v parametrech řezání
| Parametr | Plazmové řezání | Laserové řezání |
|---|---|---|
| Max. tloušťka materiálu | až 50 mm | cca 25 mm |
| Přesnost řezu | střední (úkosy) | vysoká (kolmý řez) |
| Provozní náklady | nízké | vysoké |
| Rychlost u tlustých plechů | velmi vysoká | nízká |
Výhody a nevýhody řezání plazmou na invertoru zahrnují především mobilitu a nízké pořizovací náklady stroje. Častá chyba při výběru technologie spočívá v ignorování nákladů na spotřební materiál plazmové řezačky, jako jsou trysky a elektrody, které se při intenzivním provozu rychle opotřebovávají. Tato metoda se hodí pro zámečnické dílny a opravy v terénu, zatímco pro sériovou výrobu s nároky na vysokou geometrickou přesnost bez nutnosti následného broušení je vhodnější laser. Bezpečnost práce s plazmou vyžaduje vždy odsávání zplodin a používání ochranných prostředků proti intenzivnímu záření.
Časté dotazy k řezání plazmou na invertorových strojích
Otázka: Jak funguje plazmová řezačka na invertorovém stroji?
Vytváří elektrický oblouk mezi wolframovou elektrodou a materiálem, teplota oblouku dosahuje až 33 000 °C, což roztaví kov a stlačený vzduch materiál odfoukne. Odborná rada: Vždy kontrolujte čistotu stlačeného vzduchu, protože vlhkost v systému výrazně zkracuje životnost elektrody.
Otázka: Jaké materiály lze řezat plazmou na invertoru?
Vhodné jsou vodivé kovy, jako konstrukční ocel, nerez, hliník, měď či titan, s běžnou maximální tloušťkou řezu 30 až 50 mm. Tip: Pro nerezovou ocel používejte vyšší tlak vzduchu pro zajištění čistších hran řezu.
Otázka: Jaké jsou hlavní výhody invertorového plazmového řezání?
Rychlost řezání je až 5× vyšší než u autogenu, nabízí bezpečnost bez otevřeného plamene, vysokou mobilitu a možnost řezání různých kovů bez předehřevu. Upozornění: Častou chybou je příliš pomalý posun hořáku, který vede k vytváření nadměrné strusky na spodní straně materiálu.
Otázka: Jaké nevýhody má řezání plazmou na invertoru?
Hlavními minusy jsou vyšší hlučnost, prašnost, potřeba odsávání spalin, širší tepelně ovlivněná zóna oproti laseru a nutnost časté výměny spotřebního materiálu. Odborná rada: Při výběru stroje zvažte dostupnost trysek, neboť se liší podle konkrétního modelu řezačky.
Otázka: Jaký je vliv použitých plynů na kvalitu řezu?
Stlačený vzduch je standardem pro ruční řezání, zatímco inertní plyny jako argon a dusík výrazně zlepšují kvalitu řezu a prodlužují životnost spotřebního materiálu. Tip: Ujistěte se, že váš kompresor dodává stabilní průtok vzduchu odpovídající specifikacím výrobce řezačky.
Otázka: Jak se udržují invertorové plazmové řezačky?
Pravidelná výměna opotřebených trysek a elektrod, čištění kontaktních částí hořáku a pravidelná kontrola kabeláže jsou klíčové pro dlouhou životnost stroje. Upozornění: Nikdy nečistěte trysky kovovými předměty, které by mohly poškodit jejich vnitřní otvor a ovlivnit stabilitu plazmového paprsku.
Otázka: Jaká bezpečnostní opatření jsou nutná při práci s plazmou?
Používejte certifikované svářečské brýle, ochranné rukavice, nehořlavý oděv a zajistěte účinné odsávání spalin, abyste předešli vdechování škodlivých emisí a poškození zraku UV zářením. Odborná rada: Bezpečnost práce s plazmou vyžaduje také pravidelnou revizi uzemňovacích svorek, které musí být pevně připojeny k materiálu.
Otázka: Jak se porovnává plazmové řezání s laserovým?
Laser nabízí vyšší přesnost a minimální tepelně ovlivněnou zónu, ale plazmové řezání je nákladově efektivnější a rychlejší při zpracování tlouštěk nad 25 mm. Tip: Plazma se lépe hodí pro dílenské práce, kde je vyžadována vysoká flexibilita a nižší pořizovací náklady zařízení.
Otázka: Jak vybrat správnou invertorovou plazmovou řezačku?
Při výběru zohledněte maximální tloušťku řezaného materiálu, mobilitu zařízení, kvalitu výsledného řezu a dlouhodobé provozní náklady na spotřební materiál. Upozornění: Ujistěte se, že jističe ve vaší dílně odpovídají proudovému odběru stroje při maximálním výkonu.
Otázka: Jaké jsou nejčastější chyby při řezání plazmou?
Mezi časté chyby patří nesprávný tlak plynu, opotřebené trysky, příliš vysoká nebo nízká rychlost posuvu a špatné ukostření, což vede k nekvalitnímu řezu. Odborná rada: Vždy veďte hořák kolmo k materiálu, aby nedocházelo k deformaci řezné hrany.
Otázka: Jaký je doporučený pracovní proud pro řezání oceli tloušťky 10 mm na invertorové plazmové řezačce?
Pro čistý řez oceli o tloušťce 10 mm se obvykle doporučuje proudové nastavení v rozmezí 40 až 50 A. Tip: Pokud řez není čistý, zvyšte proud po malých krocích, dokud nedosáhnete požadované kvality.
Otázka: Kolik minut trvá typická výměna elektrody u invertorové plazmové řezačky?
Výměna elektrody při správném postupu zabere zhruba 2 až 3 minuty, což zahrnuje odstavení stroje, odšroubování hubice a výměnu dílu. Upozornění: Výměnu provádějte vždy po vychladnutí hořáku, aby nedošlo k popálení.
Otázka: Jaká je minimální doporučená vzdálenost hořáku od materiálu při řezání plazmou na invertoru?
Vzdálenost hořáku by se měla pohybovat v rozmezí 1 až 2 mm od povrchu materiálu pro zajištění ideálního přenosu energie. Odborná rada: U ručních hořáků s distanční pružinou udržujte stálý lehký kontakt s materiálem.
Otázka: Jaká je průměrná životnost kompresoru v invertorové plazmové řezačce při běžném používání?
Průměrná životnost kvalitního kompresoru se pohybuje mezi 2000 až 3000 hodinami provozu, pokud je dodržen interval výměny filtrů a olejových náplní. Tip: Pravidelné vypouštění kondenzátu z tlakové nádoby výrazně prodlužuje životnost celého systému.
Otázka: Kolik sekund trvá zapálení plazmového oblouku u moderních invertorových strojů?
Zapálení oblouku u invertorů s vysokofrekvenčním startem trvá obvykle 1 až 3 sekundy po stisknutí spouště. Upozornění: Toto nastavení se hodí pro běžné zámečnické práce, pro koho se však tento stroj nehodí jsou uživatelé vyžadující extrémní přesnost v řádech desetin milimetru.
