Planetová převodovka využívá souhru slunečního kola, planetových kol a korunového kola k efektivnímu přenosu síly s různým převodovým poměrem. Tento mechanismus umožňuje kompaktní konstrukci s vysokou účinností a odolností, což z ní činí oblíbenou volbu v průmyslových i dopravních aplikacích. Díky rozložení zátěže na několik planetových kol dosahuje hladkého chodu a dlouhé životnosti.
💡 Důležité na úvod
- Planetová převodovka obsahuje tři základní komponenty: sluneční kolo, planetová kola a korunové kolo.
- Převodový poměr planetové převodovky se určuje vztahem (C+K)/C, kde C je počet zubů slunečního kola a K počet zubů korunového kola.
- Planetové převodovky jsou kompaktní, přenášejí vysoké kroutící momenty a mají široké využití v automobilech i průmyslu.
- Nevýhodou je složitější konstrukce a vyšší nároky na údržbu včetně pravidelného mazání.
- Účinnost planetových převodovek může ovlivnit tření ve vícestupňových systémech, které snižuje celkový výkon.
Princip činnosti planetové převodovky
Základní komponenty planetové převodovky

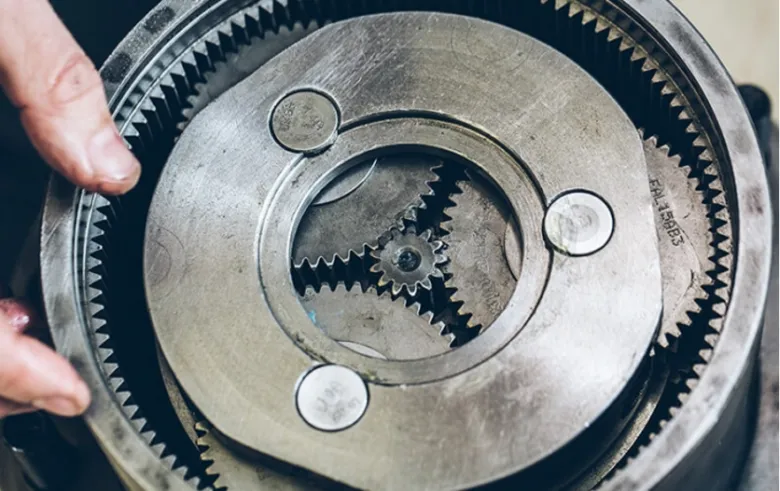

Planetová převodovka se skládá ze tří hlavních částí: centrálního slunečního kola, minimálně dvou planetových kol a vnějšího korunového kola s vnitřním ozubením. Sluneční kolo slouží jako vstupní prvek, kolem kterého se otáčí planetová kola, která jsou pevně spojena s unašečem. Tento unašeč přenáší mechanický výkon na výstupní hřídel. Korunové kolo tvoří pevný nebo zabrzděný prstenec, uvnitř kterého se planetová kola pohybují. Každý z těchto prvků přímo ovlivňuje přenos kroutícího momentu a výsledný převodový poměr, který se určuje přesným poměrem počtu zubů slunečního (C) a korunového kola (K).
Funkce jednotlivých částí v přenosu síly
Sluneční kolo přijímá kroutící moment z motoru a otáčí se jako vstupní prvek. Planetová kola se současně otáčejí kolem své osy i kolem slunečního kola, přičemž jejich pohyb je řízen unašečem, který je zároveň spojkou a výstupním prvkem převodovky. Korunové kolo může být pevně fixováno nebo zabrzděno, což zásadně mění převodový poměr a směr otáčení výstupu. Převodový poměr se vypočítává podle vzorce, například při zabrzděném korunovém kole a pohonu unašeče je poměr otáček výstupu k vstupu roven (C + K) / C, což znamená zvýšení rychlosti. Při opačném režimu, kdy je poháněno korunové kolo a zablokován unašeč, převod zpomaluje otáčky s poměrem inverzním k (C + K) / K. Další konfigurace zahrnují zablokování slunečního kola, což může způsobit obrácení směru otáčení výstupu s poměrem −C / K. Pro přímý převod 1:1 musí být všechny části pevně spojeny tak, aby planetová kola fungovala jako pevné spojky mezi slunečním a korunovým kolem.
- Sluneční kolo přenáší vstupní kroutící moment z motoru
- Planetová kola rotují kolem slunečního kola a zároveň kolem své osy, jsou spojena s unašečem
- Unašeč přenáší rotační pohyb planetových kol na výstupní hřídel
- Korunové kolo obklopuje planetová kola a jeho zablokování nebo volnost mění převodový poměr a směr otáčení
Tip: Častou chybou při návrhu je nesprávné určení, která část má být zablokována, což vede k nežádoucímu převodovému poměru a snížení účinnosti. Planetová převodovka je ideální pro aplikace vyžadující kompaktní konstrukci a plynulou změnu převodového poměru, například v automatických převodovkách, ale není vhodná pro situace s extrémně vysokými převodovými poměry bez výrazných ztrát.
Výhody planetové převodovky
Planetové převodovky patří mezi nejefektivnější řešení pro přenos kroutícího momentu v omezeném prostoru. Nabízejí řadu výhod, které je činí ideálními pro použití v automobilovém průmyslu i v různých průmyslových aplikacích. Následující podsekce přiblíží, jaké jsou hlavní benefity těchto převodovek a kde se nejčastěji uplatňují.
Jaké jsou hlavní výhody používání planetové převodovky?
Planetová převodovka vyniká především svou kompaktní konstrukcí, která umožňuje umístit převodovku do omezeného prostoru, aniž by byla omezena její funkčnost. Díky rozmístění planetových kol kolem slunečního kola a korunového kola se zatížení rozkládá rovnoměrně na více ozubených kol. Tento princip výrazně zvyšuje schopnost přenášet vysoký kroutící moment, což je klíčové například u automatických převodovek v moderních automobilech.
Kompaktní rozměry zároveň znamenají nižší hmotnost a lepší efektivitu převodovky, což se příznivě odráží ve spotřebě paliva a celkové účinnosti pohonného systému. Planetové převodovky dosahují vysoké účinnosti převodu energie, která se obvykle pohybuje kolem 95-98 %, což je v porovnání s jinými převodovkami výrazný rozdíl.
Výhody planetové převodovky se projevují i v její schopnosti zajistit různé převodové poměry v rámci jedné konstrukce. To umožňuje plynulé řazení rychlostí a lepší adaptaci na různé jízdní podmínky v automobilovém průmyslu.
Na druhou stranu je třeba zmínit, že údržba planetové převodovky je náročnější kvůli složitější konstrukci a potřebě kvalitního mazání všech ozubených kol. Podle zdrojů z eAgri.cz je proto důležité pravidelně kontrolovat stav mazání a opotřebení jednotlivých částí, aby byla zajištěna dlouhá životnost převodovky.
Praktické tipy a varování:
- Častou chybou je nedostatečná údržba, která vede k rychlejšímu opotřebení planetových kol.
- Planetová převodovka se hodí pro aplikace s vysokými kroutícími momenty a omezeným prostorem, ale není ideální pro jednoduché nebo levné konstrukce, kde může být její složitost nevýhodou.
Jaké jsou typické aplikace planetových převodovek v průmyslu?
Planetové převodovky nacházejí široké uplatnění nejen v automobilovém průmyslu, kde jsou nedílnou součástí automatických převodovek, ale také v různých průmyslových strojích. V automobilovém sektoru jsou klíčové pro plynulé a efektivní řazení rychlostí díky schopnosti měnit převodový poměr mezi slunečním kolem, planetovými koly a korunovým kolem.
V průmyslu se planetové převodovky využívají tam, kde je potřeba přenést vysoký kroutící moment v omezeném prostoru. Typickými příklady jsou stavební stroje, jeřáby, dopravní pásy nebo různé výrobní linky. Kompaktní design umožňuje snadnou integraci do strojních celků bez nutnosti velkých úprav konstrukce.
Další praktickou výhodou je jejich robustnost a schopnost pracovat i v náročných provozních podmínkách, pokud je zajištěno pravidelné mazání a údržba. Využití planetových převodovek tak přináší průmyslovým provozům vyšší spolehlivost a účinnost přenosu výkonu.
Přehled hlavních aplikací:
- Automatické převodovky v osobních a nákladních automobilech
- Převodové systémy stavebních a zemědělských strojů
- Dopravní a manipulační technika v průmyslových provozech
- Výrobní linky vyžadující přesný přenos síly a různé převodové poměry
Díky těmto vlastnostem patří planetová převodovka mezi nejvyhledávanější řešení pro efektivní a spolehlivý přenos kroutícího momentu v mnoha odvětvích.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Výpočet a význam převodového poměru planetové převodovky
Princip činnosti planetové převodovky spočívá v souhře tří základních komponent – slunečního kola, planetových kol a korunového kola. Převodový poměr je klíčovou veličinou, která určuje poměr otáček vstupního a výstupního hřídele a závisí právě na počtu zubů slunečního a korunového kola. Nejčastěji se převodový poměr počítá podle vzorce (C + K) / C, kde C představuje počet zubů slunečního kola a K počet zubů korunového kola.
Tento vztah umožňuje přesně určit, jak rychle se bude výstupní hřídel otáčet vzhledem k otáčkám vstupního hřídele. Například pokud má sluneční kolo 30 zubů a korunové kolo 90 zubů, převodový poměr bude (30 + 90) / 30 = 4, což znamená, že výstupní hřídel se otáčí čtyřikrát pomaleji než vstupní. Změnou konfigurace, například zabrzděním korunového kola, lze dosáhnout různých rychlostí i směru otáčení výstupního hřídele, což využívají například automatické převodovky s planetovými koly pro plynulou změnu rychlostí.
Planetová převodovka: jak se počítá její převodový poměr
Výpočet převodového poměru planetové převodovky je základem pro návrh a správnou funkci převodovky jako celku. Přesné určení zubů jednotlivých kol ovlivňuje kroutící moment i účinnost převodovky. Je proto vhodné při návrhu využívat tabulky, které ukazují vztah mezi počtem zubů a dosaženým převodem.
| Sluneční kolo (C) | Korunové kolo (K) | Převodový poměr ( (C+K)/C ) |
|---|---|---|
| 20 | 60 | 4 |
| 25 | 75 | 4 |
| 30 | 90 | 4 |
Tip: Při výpočtu převodového poměru planetové převodovky je častou chybou přehlédnutí přesného počtu zubů, což vede k nesprávným otáčkám výstupního hřídele a snížení účinnosti převodovky. Tento princip činnosti planetové převodovky vyžaduje přesný návrh, zejména pokud je převodovka součástí automatické převodovky v automobilovém průmyslu.
Pro koho se tento způsob výpočtu hodí? Převodový poměr planetové převodovky je zásadní pro návrháře a výrobce převodovek i pro techniky, kteří automatickou převodovku servisují. Naopak pro hobby kutily bez zkušeností s mechanikou může být složitější přesný výpočet bez odborného návodu.
Účinnost a porovnání s jinými převodovkami
Účinnost planetové převodovky ve srovnání s jinými převodovkami závisí především na konstrukčních detailech a provozních podmínkách. Typická účinnost planetových převodovek se pohybuje mezi 94-98 %, což je velmi konkurenceschopné oproti běžným převodovkám jako jsou čelní či kuželové, kde účinnost často klesá na 90-95 %. Rozdíl způsobuje především množství a typ styčných ploch, kde dochází k mechanickému tření.
Tření mezi jednotlivými planetovými koly, slunečním kolem a korunovým kolem je hlavním faktorem snižujícím účinnost převodovky. Vícestupňové planetové převodovky, které kombinují několik planetových soukolí za sebou, mají vyšší tření a tím nižší celkovou účinnost než jednoduchý jednovrstvý systém. Přesto umožňují dosáhnout širokého rozsahu převodových poměrů a vyššího kroutícího momentu.
Kvalitní mazání planetové převodovky výrazně zlepšuje její účinnost i životnost. Olejové mazání snižuje tření na styčných plochách, ochlazuje součásti a minimalizuje opotřebení planetových kol i dalších dílů. Nedostatečné mazání může vést k přehřívání, rychlejšímu opotřebení a tím i ke ztrátě výkonu a nutnosti častější údržby.
Výhody planetové převodovky z hlediska účinnosti a provozu
- Vysoká účinnost (až 98 %) při správném mazání a údržbě
- Kompaktní konstrukce s možností vícestupňového řazení převodových poměrů
- Schopnost přenášet vysoký kroutící moment díky rozložení sil na několik planetových kol
- Nižší nároky na údržbu ve srovnání s některými klasickými převodovkami díky uzavřenému systému mazání
- Optimalizace převodového poměru bez výrazného ztrátového tření
Tip: Pro zlepšení účinnosti planetové převodovky doporučuji zajistit pravidelnou kontrolu maziva a používat oleje s vhodnou viskozitou, která odpovídá provozním teplotám a zatížení.
Účinnost planetové převodovky se tak přímo odvíjí od správného návrhu, kvality mazání a provozních podmínek. V automobilovém průmyslu, zejména u automatických převodovek, se tyto systémy uplatňují díky své vysoké spolehlivosti a efektivitě přenosu výkonu. Infografika znázorňující vztah mezi převodovým poměrem, třením a účinností by pomohla vizuálně pochopit princip činnosti planetové převodovky.
Materiály a povrchové úpravy planetových kol
Planetová kola tvoří základní prvek planetové převodovky a jejich materiálové složení přímo ovlivňuje spolehlivost a životnost celého mechanismu. Nejčastěji se používá kalená ocel s tvrdostí v rozmezí 58 až 62 HRC, která díky kalení zvyšuje odolnost proti mechanickému opotřebení a únosnost při přenášení kroutícího momentu až do několika tisíc newtonmetrů, což je klíčové zejména u automatických převodovek s častými změnami převodového poměru pod zatížením.
Povrchové úpravy, zejména nitridace, vytvářejí na povrchu planetových kol vrstvu o tloušťce 10 až 20 mikrometrů s tvrdostí kolem 1200 HV, která výrazně snižuje tření a zvyšuje odolnost proti opotřebení až o 30-40 % ve srovnání s nekalenými povrchy. Nitridace také minimalizuje vznik mikroskopických trhlin a korozních defektů, čímž přispívá ke zvýšení účinnosti převodovky a prodlužuje intervaly mezi údržbou.
Jaké jsou praktické přínosy planetových převodovek v průmyslu
Použití kalené oceli s nitridovaným povrchem umožňuje planetovým převodovkám dosahovat provozní životnosti přes 10 000 motohodin i při vysokých mechanických nárocích a přenášených kroutících momentech nad 2000 Nm. To vysvětluje jejich široké využití v průmyslových aplikacích, jako jsou řízené roboty, laserové řezací stroje nebo hydraulické pohony, kde je nezbytná vysoká spolehlivost a plynulá změna převodových poměrů. Naopak použití méně odolných materiálů nebo absence povrchových úprav vede k rychlému opotřebení ozubení, zvýšenému riziku prokluzování a hlučnosti, což zvyšuje náklady na opravy a zkracuje intervaly údržby.
| Materiál | Povrchová úprava | Vlastnosti |
|---|---|---|
| Kalená ocel | Nitridace | Tvrdost 58-62 HRC, zvýšená odolnost opotřebení, životnost +30-40 % |
| Legovaná ocel | Cementace | Tvrdost povrchu až 60 HRC, vysoká odolnost vůči únavě materiálu |
| Šedá litina | Bez úpravy | Nižší tvrdost, vhodná pro méně zatížené části, nižší životnost |
Tip: Častou chybou je podcenění významu povrchových úprav planetových kol, což vede k předčasnému opotřebení a snížení účinnosti převodovky. Pro koho se to hodí: Kalená ocel s nitridací je nezbytná pro vysokozátěžové aplikace s požadavkem na dlouhou životnost, zatímco pro lehčí průmyslové stroje postačí legované oceli s cementací nebo i šedá litina bez úprav.
Diagnostika a údržba planetových převodovek
Diagnostika a údržba planetových převodovek jsou klíčové pro spolehlivý provoz a dlouhou životnost těchto zařízení. Správným monitorováním a pravidelnou péčí lze předejít vážným poruchám a minimalizovat ztráty účinnosti v průmyslových aplikacích.
Metody diagnostiky opotřebení
Diagnostika planetové převodovky spočívá především v měření vibrací, hluku a teploty, které jsou spolehlivými indikátory opotřebení jednotlivých částí, jako jsou sluneční kolo, korunové kolo a planetová kola. Zvýšené vibrace často signalizují poškození ozubení nebo nesprávné usazení planetových kol, zatímco neobvyklý hluk může upozornit na nedostatečné mazání nebo nadměrné tření. Monitorování teploty převodovky pak pomáhá odhalit přehřívání, které negativně ovlivňuje kroutící moment a snižuje účinnost převodovky. Diagnostika planetové převodovky zahrnuje také analýzu dat získaných z automatické převodovky, která využívá principů planetových kol pro plynulý převodový poměr. Pravidelné sledování těchto parametrů umožňuje včasné zásahy a minimalizuje riziko neplánovaných odstávek.
Pravidelná údržba a mazání
Údržba planetové převodovky vyžaduje pravidelné mazání a výměnu mazacích kapalin, které snižují tření mezi ozubenými koly a zabraňují nadměrnému opotřebení. Správné mazání přímo prodlužuje životnost převodovky až o 30 % a udržuje optimální převodový poměr. Mazací oleje musí mít vhodné viskozitní vlastnosti a odolávat tepelnému zatížení, což je zvlášť důležité u automatických převodovek, kde jsou planetová kola vystavena vysokým kroutícím momentům. Pravidelná údržba zahrnuje:
- Kontrola hladiny maziva – zajistit dostatečné množství a kvalitu oleje
- Výměna mazacích kapalin – podle doporučení výrobce nebo po 20 000 provozních hodinách
- Inspekce těsnění – zabránit úniku oleje a vniknutí nečistot
- Čištění převodovky – odstranění usazenin a kovových částeček
- Kontrola funkce chlazení – zajistit optimální provozní teplotu
Na co si dát pozor: častou chybou při návrhu a použití planetové převodovky je podcenění významu mazání, což vede k rychlému opotřebení a snížení účinnosti. Diagnostika planetové převodovky by proto měla být kombinována s pravidelnou údržbou, aby se maximalizoval životní cyklus zařízení.
Tip: Diagnostika a údržba planetových převodovek se hodí především pro průmyslové provozy s vysokými nároky na spolehlivost a výkon. Naopak v méně náročných aplikacích lze přistoupit k jednodušším servisním intervalům, pokud to dovoluje konstrukce převodovky. Preventivní péče výrazně snižuje náklady na opravy a ztráty v produkci.
Časté dotazy
Jaké jsou hlavní části planetové převodovky?
Planetová převodovka se skládá ze slunečního kola, několika planetových kol a korunového kola, které spolu zajišťují přenos síly.
Jak se počítá převodový poměr planetové převodovky?
Převodový poměr se určuje vztahem (C+K)/C, kde C je počet zubů slunečního kola a K počet zubů korunového kola.
Jaké jsou hlavní výhody planetové převodovky?
Mezi klíčové výhody patří kompaktní konstrukce, vysoká přenosová kapacita kroutícího momentu a široké využití v průmyslu a automobilech.
Jaká je účinnost planetové převodovky?
Účinnost planetových převodovek může dosahovat vysokých hodnot, ale může být snížena třením ve vícestupňových systémech o několik procent.
Jak se provádí diagnostika planetových převodovek?
Diagnostika zahrnuje měření vibrací, hluku a teploty, které pomáhají odhalit opotřebení a předcházet poruchám.
Jak často je potřeba mazat planetovou převodovku?
Pravidelná údržba a mazání by měly probíhat podle doporučení výrobce, obvykle každých několik tisíc provozních hodin.
Jaké materiály se používají pro planetová kola?
Planetová kola jsou často vyráběna z kalené oceli a povrchově upravena nitridací pro zvýšení odolnosti a životnosti.
Kde se planetové převodovky nejčastěji používají?
Používají se v automobilovém průmyslu, průmyslových strojích, větrných turbínách a dalších aplikacích vyžadujících vysoký kroutící moment a kompaktní konstrukci.
Jaké jsou běžné chyby při návrhu planetové převodovky?
Časté chyby zahrnují nedostatečnou údržbu, nevhodný výběr materiálů a špatné mazání, které vedou k rychlejšímu opotřebení.
Jak funguje automatická převodovka založená na planetové převodovce?
Automatická převodovka využívá planetovou převodovku s různými zablokováními a spojkami pro změnu převodových poměrů a směru otáčení výstupního hřídele.
Jaký je typický rozsah převodových poměrů u planetových převodovek?
Převodové poměry se obvykle pohybují mezi 3:1 až 10:1, což umožňuje širokou škálu aplikací s různými požadavky na rychlost a krouticí moment.
Jaký je maximální počet planetových kol v jedné planetové převodovce?
Standardně se používají 3 až 5 planetových kol, přičemž větší počet zvyšuje přenos výkonu a snižuje zatížení jednotlivých kol.
Jaký vliv má konstrukce planetové převodovky na její hlučnost?
Použití precizního ozubení a správné montážní vůle může snížit hlučnost na hodnoty pod 70 dB, což je významné pro komfort a životnost zařízení.
Jaká je doporučená doba životnosti planetové převodovky při pravidelné údržbě?
Při správné údržbě a pravidelném mazání může planetová převodovka dosáhnout životnosti přes 10 000 hodin provozu.
Jaký je princip rozdělení zatížení mezi planetová kola?
Zatížení se rovnoměrně rozděluje mezi všechna planetová kola díky jejich symetrickému uspořádání, což zvyšuje odolnost převodovky a snižuje opotřebení jednotlivých částí.
