Typy spalovacích motorů: přehled a srovnání hlavních druhů

Zážehový motor využívá k zapálení směsi paliva a vzduchu elektrickou jiskru, zatímco vznětový motor spoléhá na samovznícení paliva při vysokém tlaku. Konstrukční rozdíly v kompresním poměru a zdvihovém objemu zásadně ovlivňují nejen výkonové charakteristiky, ale také efektivitu spalování a výsledné emise vozidla.

Hlavní typy spalovacích motorů a jejich principy

Hlavní typy spalovacích motorů rozdělujeme podle způsobu realizace pracovního cyklu a konstrukčního řešení pohybu pístu. Mezi nejčastější druhy spalovacích motorů a jejich charakteristiky patří zejména systémy využívající vratný pohyb pístu, ale i moderní koncepce s rotačním pohybem či kontinuálním spalováním.

Čtyřdobý spalovací motor

Čtyřdobý motor je nejpoužívanější pohonnou jednotkou v automobilech, ať už jde o zážehový motor s vysokými otáčkami, nebo vznětový motor s vyšším kompresním poměrem. Jeho pracovní cyklus proběhne přesně během dvou otáček klikového hřídele. Celý proces zahrnuje čtyři základní fáze: sání, komprese, expanze a výfuk. Během sání se do válce nasává směs paliva se vzduchem nebo čistý vzduch. Následuje komprese, kdy se objem směsi zmenší, což zvyšuje teplotu a tlak před zapálením. Expanze představuje pracovní zdvih, kdy expanzní tlak plynů tlačí píst dolů a koná práci. Poslední fází je výfuk, při které se spaliny vytlačují z válce do výfukového potrubí. Častou chybou při údržbě je podcenění výměny olejové náplně, což u moderních motorů s turbodmychadlem vede k předčasnému opotřebení ložisek.

Dvoudobý spalovací motor

Dvoudobý motor dosahuje pracovního cyklu za jedinou otáčku klikového hřídele, což mu dodává vyšší měrný výkon při stejném zdvihovém objemu oproti čtyřdobým variantám. Sání směsi probíhá přímo do klikové skříně nebo pomocí přetlakového plnění. K výměně náplně ve válci dochází pomocí přepouštěcích kanálů, které se otevírají pohybem pístu ve spodní úvrati. Tento systém je konstrukčně jednodušší a lehčí, avšak produkuje vyšší emise spalovacích motorů kvůli spalování oleje přimíchaného do paliva. Dvoudobé motory se hodí pro zahradní techniku nebo lehké motocykly, kde je prioritou nízká hmotnost, zatímco pro dálkovou silniční dopravu nejsou vhodné kvůli nižší efektivitě spalování.

Wankelův motor a další typy

Wankelův motor se od běžných konstrukcí liší tím, že využívá rotační pohyb pístu ve tvaru trojúhelníkového rotoru. Tento princip eliminuje potřebu ventilového rozvodu a umožňuje velmi kompaktní zástavbu. Další specifické druhy zahrnují pulzační motor, který pracuje s přerušovaným spalováním a je typický pro bezventilové nasávání. Spalovací turbína využívá kontinuální spalování a vysokorychlostní rotaci, což ji předurčuje pro leteckou techniku. Raketový motor pak představuje uzavřený systém, který si nese vlastní okysličovadlo a funguje na principu reakce plynů vyvíjených při spalování.

Odborná rada: Při výběru typu motoru vždy zohledněte plánované využití, protože zatímco turbínové motory excelují ve stálém vysokém výkonu, pístové motory jsou efektivnější při častých změnách provozních otáček.

Konstrukční rozdíly a parametry spalovacích motorů

Konstrukce spalovacího motoru zásadně ovlivňuje jeho účinnost, dynamické vlastnosti i celkové emise spalovacích motorů. Pochopení rozdílů mezi jednotlivými systémy, jako jsou zážehový motor či vznětový motor, je klíčové pro správný výběr pohonu i jeho následnou údržbu.

Rozdíly mezi OHV a OHC motory

Základní rozdíl mezi těmito systémy spočívá v umístění vačkového hřídele a způsobu ovládání ventilů. OHV motor (Over Head Valves) má vačkový hřídel umístěný v bloku motoru, přičemž ventily v hlavě válců ovládá pomocí zdvihových tyček a vahadel. Tato konstrukce je mechanicky jednodušší, ale kvůli větší setrvačnosti pohyblivých částí není vhodná pro vysoké otáčky. Oproti tomu OHC motor (Over Head Camshaft) disponuje vačkovým hřídelem přímo v hlavě válců. Toto řešení výrazně zkracuje kinematický řetězec, což umožňuje motoru dosahovat vyšších otáček a přesnějšího časování ventilů. Většina moderních automobilů využívá variantu DOHC se dvěma vačkovými hřídeli, která zajišťuje optimální plnění válců směsí a efektivní odvod spalin.

• OHV: robustní, mechanicky odolný, omezený maximálními otáčkami.
• OHC: efektivnější výměna plynů, vyšší výkon, náročnější na přesnost rozvodů.

Motor TSI a jeho výhody

Motor TSI představuje sofistikované řešení, které kombinuje přímý vstřik paliva a přeplňování pomocí zařízení turbo. Tento typ motoru efektivně využívá zdvihový objem, protože díky turbodmychadlu dosahuje výkonových parametrů mnohem větších atmosférických jednotek. Hlavní výhodou je vysoký točivý moment dostupný již v nízkých otáčkách, což zlepšuje pružnost vozu v běžném provozu. Přímý vstřik paliva přímo do spalovacího prostoru umožňuje přesnější řízení hoření, což vede ke snížení spotřeby paliva při částečném zatížení.

Odborná rada: U motorů TSI věnujte zvýšenou pozornost včasné výměně motorového oleje, neboť vysoké tepelné namáhání turba klade na kvalitu maziva extrémní nároky.

Výpočet zdvihového objemu a kompresního poměru

Základní parametry motoru definují jeho charakter a výkonový potenciál. Zdvihový objem (Vz) vyjadřuje celkový prostor, který písty vytlačí během jednoho zdvihu ve všech válcích, a počítá se vzorcem Vz = (π · d² / 4) · z · i, kde d je vrtání válce, z je zdvih a i počet válců. Kompresní poměr (ε) udává, kolikrát se směs stlačí v prostoru nad pístem, a určuje se vztahem ε = (Vz + Vk) / Vk, kde Vk značí objem spalovacího prostoru.

Častá chyba: Zaměňování kompresního poměru za kompresní tlak. Zatímco kompresní poměr je geometrická konstanta motoru, kompresní tlak je reálná hodnota měřená manometrem, která indikuje stav těsnosti válců. Pro koho se hodí vysokokompresní motory? Jsou ideální pro řidiče hledající maximální účinnost, ale vyžadují paliva s vyšším oktanovým číslem, aby nedocházelo k detonačnímu spalování. Pro běžný provoz se naopak lépe hodí motory s přeplňováním, které nabízejí vyvážený poměr mezi výkonem a spolehlivostí. Podrobné technické definice jsou dostupné také v odborných zdrojích, jako je Wikipedia.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Paliva používaná ve spalovacích motorech a jejich vliv

Výběr správného paliva přímo ovlivňuje provozní charakteristiky, jako je kompresní poměr motoru a celkové emise spalovacích motorů. Konstrukce motoru musí odpovídat chemickým vlastnostem paliva, které určují jeho schopnost samovznícení nebo odolnost proti detonačnímu hoření.

Charakteristika kapalných a plynných paliv

Benzín slouží jako primární palivo pro zážehový motor. Získává se z ropy frakční destilací při teplotě kolem 70 °C. Klíčovým parametrem je oktanové číslo, které vyjadřuje odolnost benzínu proti samovznícení při stlačení směsi. Naopak nafta je určena pro vznětový motor, kde dochází ke vznícení směsi vlivem vysokého tlaku a teploty. Nafta vzniká frakční destilací ropy při teplotách v rozmezí 140 až 370 °C a její kvalitu definuje cetanové číslo, které určuje rychlost vznícení.

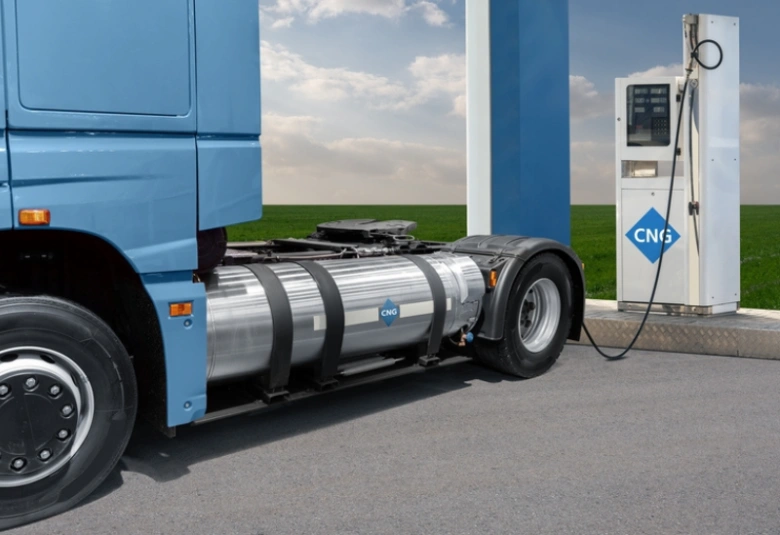

Alternativní paliva představují cestu ke snížení emisí. Bioethanol se vyrábí fermentací biomasy a často se mísí s benzínem v různém poměru. Plynné alternativy zahrnují LPG, což je směs propanu a butanu, a zemní plyn v podobě CNG nebo LNG. CNG, tedy stlačený zemní plyn, obsahuje více než 90 % metanu, což zajišťuje velmi čisté spalování. Použití různých druhů paliva ve spalovacích motorech vyžaduje odlišné palivové systémy a úpravy hlavy válců či vstřikovačů.

Odborná rada: Při volbě paliva vždy respektujte doporučení výrobce motoru uvedené ve velkém technickém průkazu. Častá chyba: tankování paliva s nižším oktanovým číslem, než pro jaké je motor konstruován, vede k detonačnímu spalování, které může trvale poškodit písty a ventily.

Tato paliva se liší i z hlediska nároků na motor. Motory s turbem a vysokým kompresním poměrem jsou velmi citlivé na kvalitu paliva, neboť jakákoliv odchylka v detonační odolnosti vyvolá zásah řídicí jednotky, která omezí výkon. Provoz na alternativní paliva se hodí zejména pro řidiče s vysokým ročním nájezdem, kteří chtějí snížit náklady na kilometr a emise. Naopak pro majitele vozů s velmi malým zdvihovým objemem a přímým vstřikováním může být instalace dodatečného plynového systému technicky náročná a ekonomicky neefektivní.

Moderní technologie snižování emisí a jejich vliv na motory

Snižování emisí spalovacích motorů představuje klíčovou výzvu pro moderní konstrukci automobilů. Současné ekologické dopady různých typů spalovacích motorů nutí inženýry k integraci pokročilých systémů, které čistí výfukové plyny bez výrazného snížení výkonu. Mezi nejnovější trendy ve vývoji spalovacích motorů patří především optimalizace spalovacího procesu a zdokonalování následné úpravy spalin.

Technologie pro čistší provoz

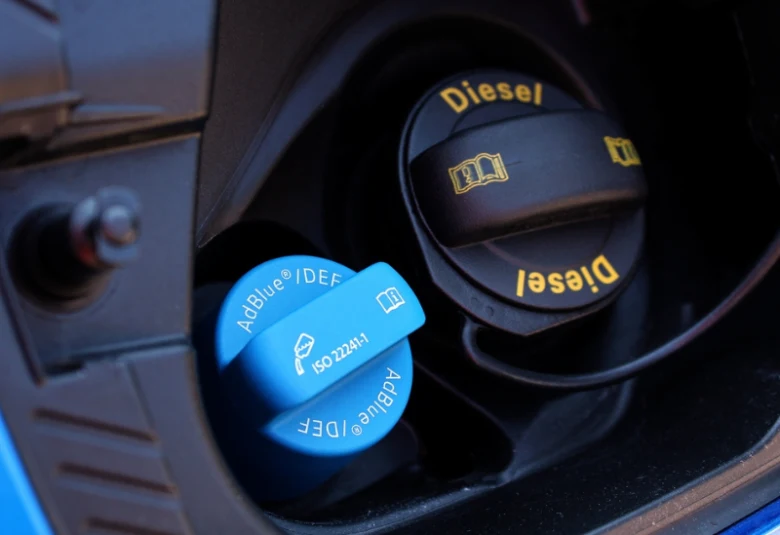

Základem je katalyzátor, který chemickou cestou redukuje emise CO, HC a NOx. U vznětových motorů se standardem stal systém SCR, který pomocí vstřikování činidla AdBlue selektivně snižuje emise NOx na dusík a vodní páru. Další nezbytnou technologií je EGR ventil, který vrací část výfukových plynů zpět do sání, čímž snižuje teplotu spalování a tím i emise NOx a pevných částic.

• Katalyzátor zajišťuje oxidaci nespálených uhlovodíků a oxidu uhelnatého.
• Systém SCR (Selective Catalytic Reduction) využívá močovinu k přeměně oxidů dusíku.
• Recirkulace výfukových plynů (EGR) snižuje množství kyslíku ve směsi a tím tlumí tvorbu NOx.

Každý typ motoru vyžaduje specifický přístup. Zatímco zážehový motor s vysokým kompresním poměrem těží z třícestného katalyzátoru, vznětový motor s turbodmychadlem se spoléhá na kombinaci SCR a filtru pevných částic (DPF). Častá chyba při provozu těchto systémů spočívá v ignorování kontrolky hladiny AdBlue nebo v častých krátkých jízdách, kdy se filtr pevných částic nedokáže dostatečně zahřát a zregenerovat. Na co si dát pozor: pokud využíváte auto výhradně pro popojíždění v městském provozu, systémy následné úpravy spalin mohou vykazovat zvýšenou poruchovost kvůli nedostatečné provozní teplotě.

Tip: Pro zachování dlouhé životnosti emisních systémů doporučuji pravidelně absolvovat delší trasy mimo město, které umožní pasivní regeneraci filtrů a efektivní prohřátí katalyzátoru na optimální pracovní teplotu.

Tato řešení se hodí pro řidiče, kteří vyžadují moderní a efektivní vozidla splňující nejpřísnější emisní normy Euro 6d či Euro 7. Pro uživatele, kteří hledají maximální mechanickou jednoduchost bez elektronicky řízených emisních komponent, však tyto technologie představují vyšší nároky na servisní údržbu.

Ekonomika provozu a vliv paliv na životnost motorů

Ekonomika provozu a vliv paliv na životnost motorů přímo ovlivňuje celkové náklady na vlastnictví vozu a četnost servisních prohlídek. Volba mezi zážehovým a vznětovým motorem spolu s využitím alternativních paliv zásadně mění nároky na údržbu motoru i výši pravidelných výdajů za palivo.

Porovnání provozních nákladů

Ekonomická analýza provozu motorů na alternativní paliva ukazuje na výrazné rozdíly v nákladech na ujetý kilometr. Při srovnání s klasickým benzínem a naftou přináší LPG úsporu nákladů na pohonné hmoty až o 50 %. Provoz na CNG snižuje náklady o přibližně 25 % v závislosti na aktuálních cenách energií a spotřebě konkrétního vozu. Zážehový motor upravený na LPG vyžaduje vyšší počáteční investici do zástavby, která se však při vyšším nájezdu rychle vrací. U moderních jednotek, jako je motor TSI, je nutné zohlednit specifika přímého vstřikování paliva, které vyžaduje pokročilé řídicí systémy.

Vliv paliv na životnost a údržbu motorů

Vliv různých paliv na životnost a údržbu motorů je dán odlišným chemickým složením a procesem hoření. Bionafta vykazuje vysokou mazací schopnost, což prospívá vstřikovacím čerpadlům, ale při dlouhodobém stání může degradovat a zanášet palivový systém. Naopak LPG hoří při vyšších teplotách, což klade vyšší nároky na ventilová sedla a chladicí soustavu. U vznětových motorů je zásadní kompresní poměr a čistota palivové soustavy, zejména u vozů vybavených turbo systémem.

Odborná rada: Pravidelná údržba motoru je základem dlouhověkosti, proto u motorů na LPG zkraťte interval výměny zapalovacích svíček o 30 % oproti doporučení výrobce pro benzínový provoz.

• Kontrolujte těsnost palivového vedení u alternativních systémů každý rok.
• Sledujte stav turbodmychadla u motorů s vysokým plnicím tlakem.
• Používejte aditiva pro čištění vstřikovačů u přímovstřikových motorů.

Častá chyba: Zanedbání výměny palivového filtru u vznětových motorů vede k poškození vysokotlakého čerpadla. Tento typ pohonu se hodí pro řidiče s vysokým ročním nájezdem nad 25 000 km, zatímco pro krátké městské trasy je vhodnější zážehový motor s menším zdvihovým objemem.

Hybridní spalovací motory a jejich budoucnost

Hybridní technologie představují v současnosti klíčový most mezi tradičními palivovými systémy a plně elektrickou mobilitou. Vývoj a perspektivy hybridních spalovacích motorů se zaměřují na maximalizaci energetické využitelnosti při zachování vysokého dojezdu.

Princip hybridních motorů

Hybridní motor kombinuje klasický zážehový motor nebo vznětový motor s jedním či více elektromotory. Tato synergie umožňuje využít spalovací jednotku v jejím nejefektivnějším režimu, zatímco elektromotor asistuje při rozjezdech nebo v městském provozu, kde dochází k nejčastějším ztrátám. Díky rekuperaci energie při brzdění se baterie průběžně dobíjí, což dále snižuje emise spalovacích motorů. Častá chyba při výběru hybridu spočívá v ignorování typu provozu – plný potenciál hybridu využijete zejména v městském a příměstském cyklu, nikoliv při dlouhých dálničních trasách, kde převládá zátěž spalovacího agregátu. Pro řidiče, kteří jezdí převážně krátké trasy s častým zastavováním, je hybridní pohon ideální volbou, zatímco pro dálkové řidiče zůstává efektivnější moderní vznětový motor s turbem.

Srovnání spalovacího a elektromotoru

Při posuzování různých typů motorů aut a jejich palivových systémů je zásadní rozdíl v celkové účinnosti přeměny energie. Zatímco čistě elektrický pohon dosahuje účinnosti 85 až 95 %, klasický spalovací motor se pohybuje v rozmezí 10 až 50 % v závislosti na zatížení a konstrukci. Hybridní motor tyto světy spojuje a dosahuje vyšší účinnosti než klasický zážehový motor bez elektrické asistence.

Výhody a nevýhody hybridní technologie:

• Nižší emise spalovacích motorů při městském provozu.
• Vyšší točivý moment elektromotoru dostupný od nulových otáček.
• Vyšší pořizovací cena kvůli komplexnosti systému.
• Vyšší hmotnost vozidla v důsledku přítomnosti trakčního akumulátoru.

Historie a vývoj typů spalovacích motorů ukazují, že integrace elektrické složky je nejefektivnějším způsobem, jak splnit přísné limity emisí bez ztráty praktičnosti. Pokud zvažujete nákup, hybridní pohon doporučuji každému, kdo hledá kompromis mezi ekologií a svobodou pohybu bez nutnosti častého nabíjení ze sítě.

Časté dotazy

Jaké jsou hlavní typy spalovacích motorů?

Mezi hlavní typy patří čtyřdobý, dvoudobý, Wankelův motor, pulzační motor, spalovací turbína a raketový motor.

Co je to OHV motor a jak se liší od OHC?

OHV motor má vačkový hřídel v bloku motoru, OHC v hlavě válců; OHC umožňuje vyšší otáčky a lepší průtok vzduchu.

Jaký je pracovní cyklus čtyřdobého motoru?

Čtyřdobý motor má čtyři doby: sání, komprese, expanze a výfuk, probíhající během dvou otáček klikového hřídele.

Jaká paliva se používají ve spalovacích motorech?

Používají se benzín, nafta, LPG, CNG, LNG a bioethanol s různými vlastnostmi a výrobními procesy.

Jaké technologie snižují emise u spalovacích motorů?

Používají se SCR, EGR a katalyzátory, které významně snižují emise NOx, CO a HC.

Jaké jsou úspory nákladů při použití LPG a CNG?

LPG může snížit náklady na palivo až o 50 %, CNG přibližně o 25 % ve srovnání s benzínem a naftou.

Jak hybridní motory kombinují spalovací a elektrický pohon?

Hybridní motory kombinují spalovací motor a elektromotor pro zvýšení účinnosti a snížení emisí.

Jaký je rozdíl v účinnosti mezi spalovacím a elektromotorem?

Spalovací motory mají účinnost 10-50 %, elektromotory dosahují 85-95 % účinnosti.

Jaký vliv mají různá paliva na životnost motoru?

Například bionafta má vysokou mazací schopnost, ale vyžaduje speciální údržbu kvůli možné korozivitě.

Jak funguje motor TSI a jaké má výhody?

TSI motor kombinuje přímý vstřik paliva a turbodmychadlo, což zvyšuje výkon a snižuje spotřebu paliva.

Jaký je princip fungování dvoudobého spalovacího motoru?

Dvoudobý motor dokončí pracovní cyklus za dva zdvihy pístu, což znamená jeden otáčkový cyklus klikového hřídele, což zvyšuje výkon na otáčku.

Jaké jsou hlavní rozdíly mezi zážehovým a vznětovým motorem?

Zážehový motor používá zapalovací svíčku k iniciaci hoření, zatímco vznětový motor zapaluje palivo vysokou kompresí bez svíčky, obvykle s kompresním poměrem kolem 16:1.

Co je Wankelův motor a jak se liší od klasických pístových motorů?

Wankelův motor je rotační motor s trojúhelníkovým rotorem, který nahrazuje písty, a nabízí kompaktnější konstrukci a plynulejší chod.

Jaké jsou ekologické dopady používání různých typů paliv ve spalovacích motorech?

Například spalování benzinu produkuje přibližně 2,3 kg CO2 na litr, zatímco CNG emituje o 20-30 % méně CO2 na stejnou energetickou jednotku.

Jaké jsou výhody a nevýhody dvoudobých motorů oproti čtyřdobým?

Dvoudobé motory mají vyšší výkon na objem a jednodušší konstrukci, ale vyšší spotřebu paliva a emise; čtyřdobé jsou efektivnější a ekologičtější.

Jak funguje systém chlazení u spalovacích motorů a proč je důležitý?

Motor je chlazen kapalinou nebo vzduchem, aby udržel provozní teplotu kolem 90 °C, což zabraňuje přehřátí a poškození motoru.

Jaké jsou klíčové parametry, které ovlivňují výkon spalovacího motoru?

Mezi hlavní parametry patří zdvihový objem, kompresní poměr, počet válců a otáčky motoru, které společně určují výkon a točivý moment.

Jaké jsou perspektivy využití hybridních systémů kombinujících spalovací motor a elektromotor?

Hybridní systémy mohou snížit spotřebu paliva až o 30 % a emise CO2, přičemž zvyšují efektivitu zejména v městském provozu.
