Hydraulický zvedák využívá Pascalův zákon k přenosu síly pomocí hydraulické kapaliny, která působí v uzavřeném systému. Díky hydraulickému válci dokáže zvednout těžká břemena s minimální námahou. Pochopení základního principu a správné používání tohoto hydraulického zařízení je klíčové pro bezpečnost a efektivitu práce.
📊 Klíčová fakta
- Hydraulický zvedák pracuje na principu Pascalova zákona, který zajišťuje rovnoměrný přenos tlaku v kapalném médiu.
- Poměr ploch pístů u hydraulického zvedáku může být například 1:9, což znamená devítinásobné zvětšení síly.
- Maximální pracovní tlak hydraulických zvedáků se obvykle pohybuje mezi 10-20 MPa.
- Zdvih pístu hydraulických zvedáků je většinou v rozmezí 10-30 cm podle typu zařízení.
- Hydraulické oleje používané v zvedácích mají přizpůsobenou viskozitu pro provozní teploty od 0 do 50 °C.
Princip fungování hydraulického zvedáku podle Pascalova zákona
Princip fungování hydraulického zvedáku podle Pascalova zákona spočívá v rovnoměrném přenosu tlaku v uzavřeném systému kapaliny. Hydraulická kapalina v zařízení přenáší tlak z menšího pístu na větší, čímž vzniká mechanický násobek síly podle poměru ploch pístů. Tento princip umožňuje zvednout těžká břemena s relativně malou silou.
Jaký je princip fungování hydraulického lisu?
Hydraulický lis využívá Pascalův zákon, který stanoví, že tlak vyvíjený na kapalinu v uzavřeném prostoru se přenáší rovnoměrně ve všech směrech. Síla působící na menší píst se přenáší na větší píst, kde díky větší ploše dochází k násobení síly. Poměr ploch pístů například 1:9 znamená devítinásobné zvětšení síly, což umožňuje stlačit nebo zvednout těžší předměty s menší námahou. Tento princip hydraulického lisu je totožný s principem hydraulického zvedáku.
Jak funguje hydraulický píst v zvedáku?
Hydraulický píst v zvedáku pracuje tak, že tlak kapaliny v uzavřeném hydraulickém zařízení působí na plochu pístu. Pascalův zákon zajišťuje rovnoměrný přenos tlaku, takže síla vyvinutá na menší píst se přenáší na větší píst. Poměr ploch určuje mechanický násobek síly, což umožňuje zvednout těžké břemeno, například auto, s menší vynaloženou silou. Hydraulický válec tak efektivně přenáší sílu a zvyšuje ji podle plochy pístů.
- Hydraulická kapalina je nekompresibilní, proto tlak přenáší beze ztrát.
- Poměr ploch pístů určuje, kolikrát se síla násobí.
- Pascalův zákon je základem pro všechny hydraulické zařízení včetně zvedáků a lisů.
Základní konstrukce a komponenty hydraulického zvedáku
Hydraulický zvedák je hydraulické zařízení, které využívá Pascalův zákon k přenášení a násobení síly přes hydraulickou kapalinu. Pro správnou funkci je klíčová konstrukce jeho hlavních částí, které spolu efektivně pracují a zajišťují bezpečný provoz.
Jaké jsou základní konstrukční prvky hydraulického zvedáku?
Hydraulický zvedák sestává z několika základních komponent: hydraulického válce, pístu, těsnění, zpětného a pojistného ventilu a nádrže na hydraulický olej.
- Hydraulický válec slouží jako prostor, ve kterém se pohybuje píst.
- Píst přenáší sílu vyvinutou na kapalinu a vytváří mechanický násobek síly potřebný ke zvedání břemen.
- Těsnění zajišťuje těsnost válce, zabrání úniku hydraulické kapaliny a udržuje tlak v systému.
- Pojistný ventil chrání hydraulické zařízení před maximálním tlakem 10-20 MPa, čímž předchází poškození.
- Zpětný ventil zabraňuje zpětnému toku kapaliny, což udržuje tlak a stabilitu systému.
- Nádrž na olej uchovává hydraulickou kapalinu potřebnou pro chod zvedáku.
Tento princip fungování hydraulického pístu v zvedáku umožňuje efektivní a spolehlivý provoz (zdroj: cs.wikipedia.org/wiki/Hydraulický_zvedák).
Jaké jsou funkce pojistného a zpětného ventilu v hydraulickém zvedáku?
Pojistný ventil plní klíčovou bezpečnostní funkci tím, že zabraňuje překročení maximálního pracovního tlaku 10-20 MPa. Pokud tlak v hydraulickém zařízení stoupne nad tuto hranici, ventil se otevře a uvolní přebytečný tlak, čímž chrání zvedák před poškozením.
Zpětný ventil zabraňuje zpětnému toku hydraulické kapaliny zpět do nádrže, což je zásadní pro udržení stálého tlaku v hydraulickém válci. Díky tomu zůstává zvedané břemeno bezpečně ve zvednuté poloze a nedochází k jeho nechtěnému poklesu.
Bez správné funkce těchto ventilů by hydraulický zvedák postrádal bezpečnostní i provozní spolehlivost, což může vést k nebezpečným situacím při manipulaci s těžkými břemeny.
Více informací k tématu najdete v oficiálním zdroji: Wikipedie.
Typy hydraulických zvedáků a jejich specifické vlastnosti
Hydraulické zvedáky využívají princip Pascalova zákona, kdy tlak vyvíjený na hydraulickou kapalinu se rovnoměrně přenáší na hydraulický válec, což umožňuje mechanický násobek síly potřebné ke zvedání těžkých břemen. Podle konstrukce a účelu se dělí na několik typů s různými nosnostmi a vlastnostmi.
Hydraulická panenka je robustní hydraulické zařízení s nosností až 20 tun, vhodná pro těžké práce v průmyslu a servisu. Patkový zvedák umožňuje zvednutí břemene pouze do výšky 25 mm a nachází uplatnění zejména při přesunech a manipulačních úkonech. Automobilový zvedák, běžně používaný k výměně kol, má nosnost do 2 tun a je ideální pro běžné osobní vozy. Nůžkový zvedák se vyznačuje konstrukcí s pevnými kovovými rameny, která zajišťuje stabilitu při zvedání a bezpečnost celého hydraulického zařízení.
Srovnání základních typů hydraulických zvedáků
| Typ zvedáku | Nosnost | Maximální zdvih | Výhody |
|---|---|---|---|
| Hydraulická panenka | až 20 tun | variabilní | vysoká nosnost, průmyslové použití |
| Patkový zvedák | do 1 tun | 25 mm | kompaktní, vhodný pro přesuny |
| Automobilový zvedák | do 2 tun | 15-40 cm | vhodný pro osobní vozidla |
| Nůžkový zvedák | 1-3 tun | 10-30 cm | stabilní díky kovovým ramenům |
Tip: Pro koho se hydraulický zvedák hodí, závisí na potřebné nosnosti a výšce zdvihu. Například hydraulická panenka není vhodná pro běžné osobní automobily kvůli své velikosti a kapacitě. Naopak automobilový zvedák není určen k zvedání těžkých průmyslových břemen.
Rozdíl mezi hydraulickým a mechanickým zvedákem spočívá v přenosu síly – hydraulický zvedák využívá tlak hydraulické kapaliny pro zvýšení síly, zatímco mechanický spoléhá na páky a převody bez kapaliny. Proto hydraulické zařízení umožňuje pohodlnější a efektivnější zvedání těžkých břemen.
Rozdíly mezi jednočinnými a dvojčinnými hydraulickými válci
Funkce jednočinného hydraulického válce
Jednočinný hydraulický válec působí pouze při zvedání břemene, kdy tlak hydraulické kapaliny působí na jednu stranu pístu. Při spouštění se píst vrací do výchozí polohy samovolně, obvykle pod vlivem gravitace nebo vnější mechanické síly. Tento typ válce nemá hydraulický tlak pro návrat pístu, proto není možné přesné řízené spouštění. Jednočinné válce mají jednodušší konstrukci s menším počtem těsnění, což snižuje nároky na údržbu a výrobní náklady.
Funkce dvojčinného hydraulického válce
Dvojčinný hydraulický válec využívá hydraulickou kapalinu k působení tlaku na obě strany pístu, což umožňuje řízené zvedání i spouštění břemene. Hydraulický tlak se přivádí střídavě do obou válcových komor, čímž se dosahuje přesné kontroly pohybu pístu v rozsahu zdvihu 10-30 cm podle typu zvedáku. Tento princip vychází z Pascalova zákona, kdy tlak v kapalině se rovnoměrně přenáší do všech směrů, což zajišťuje mechanický násobek síly i při spouštění. Dvojčinné válce mají složitější konstrukci s více těsněními a zpětnými ventily, které zabraňují úniku kapaliny a zajišťují bezpečnost provozu.
Praktické využití a doporučení
Dvojčinné hydraulické válce jsou vhodné pro aplikace vyžadující přesnou a bezpečnou manipulaci s břemeny, například v autoservisech, průmyslových dílnách nebo při manipulaci s těžkými zařízeními. Naopak jednočinné válce se uplatní v jednodušších hydraulických lisech a zvedácích, kde není potřeba kontrolované spouštění, například u hydraulických panenek s nosností až 20 tun.
- Dvojčinné válce zajišťují bezpečnější a přesnější ovládání pohybu břemene díky hydraulickému tlaku na obou stranách pístu
- Jednočinné válce mají nižší výrobní a servisní náklady díky jednodušší konstrukci a menšímu počtu těsnění
- Na co si dát pozor: nesprávné použití jednočinného válce může vést k nekontrolovanému spouštění břemene, což představuje riziko poškození zařízení i úrazu
Odborná rada: Vyberte typ hydraulického válce podle požadavků na přesnou kontrolu pohybu a bezpečnost provozu. Pro manipulaci s těžkými a citlivými břemeny doporučuji dvojčinný válec, zatímco pro jednoduché zvedání bez řízeného návratu postačí jednočinný.
Bezpečnostní zásady při používání hydraulických zvedáků
Při práci s hydraulickým zvedákem je zásadní umístit zařízení na pevný a dokonale rovný povrch, ideálně betonovou podlahu s nosností minimálně 2500 kg/m². Použití na měkkém, nerovném nebo kluzkém povrchu výrazně zvyšuje riziko sklouznutí zvedáku, což může způsobit poškození hydraulického válce a ohrozit bezpečnost obsluhy. Maximální pracovní tlak hydraulického systému se obvykle pohybuje mezi 10 až 20 MPa, proto je nutné nepřekračovat maximální nosnost zvedáku, která bývá uvedena výrobcem a často činí 2 až 20 tun podle typu zařízení.
Před každým použitím je nutné zkontrolovat těsnění hydraulického válce – obvykle vyrobená z gumy nebo syntetických materiálů – a hladinu hydraulické kapaliny, která by měla být odpovídající viskozitě pro provozní teploty 0-50 °C. Poškozené těsnění nebo nedostatečný objem kapaliny snižují účinnost přenosu tlaku podle Pascalova zákona a mohou vést k úniku kapaliny nebo selhání hydraulického pístu. Pravidelná údržba, včetně odvzdušnění systému a výměny hydraulického oleje podle doporučení výrobce, prodlužuje životnost zvedáku a zajišťuje bezpečný provoz.
Praktický návod na používání hydraulického zvedáku
- Umístěte hydraulický zvedák na pevný, rovný povrch s dostatečnou nosností
- Zkontrolujte neporušenost těsnění a správnou hladinu hydraulické kapaliny
- Dodržujte maximální nosnost uvedenou výrobcem, nepřekračujte ji
- Používejte pevné podpěry pod zvedané břemeno pro zabránění samovolnému sklouznutí
Tip: Častou chybou je používání hydraulického zvedáku na nerovném povrchu, což může vést k trvalému poškození hydraulické kapaliny a ztrátě mechanického násobku síly. Také opomenutí kontroly těsnění způsobuje únik kapaliny a nebezpečné snížení zvedací síly. Dodržujte proto vždy předepsané bezpečnostní zásady.
Pro koho se to hodí: Hydraulické zvedáky jsou ideální pro profesionální dílny i domácí použití, pokud je možné zajistit pevný a rovný podklad a dodržovat maximální zatížení.
Pro koho se to nehodí: Nevhodné jsou pro použití na nestabilních, měkkých nebo šikmých plochách, kde hrozí sklouznutí nebo převrácení zvedáku.
Údržba a péče o hydraulický zvedák pro dlouhodobý provoz
Správná údržba hydraulického zvedáku je klíčová pro zachování jeho funkce a bezpečnosti. Hydraulický válec a další části hydraulického zařízení spoléhají na kvalitní hydraulickou kapalinu, která přenáší sílu podle Pascalova zákona. Pravidelná kontrola a výměna hydraulického oleje zabezpečí správný tlak v rozmezí 10-20 MPa a zabrání poklesu výkonu. Vlivem zanesených těsnění nebo vzduchu v systému může dojít k úniku tlaku a snížení mechanického násobku síly, což omezuje efektivitu zvedáku i jeho bezpečnost.
- Odvzdušnění – pravidelně odstraňujte vzduch ze systému, aby hydraulický zvedák správně fungoval
- Kontrola hydraulického oleje – měřte hladinu a kvalitu kapaliny, doplňujte ji podle potřeby
- Výměna hydraulického oleje – minimálně jednou ročně vyměňte olej, aby se zabránilo opotřebení součástí
- Kontrola těsnění – pravidelně kontrolujte těsnění hydraulického zvedáku a vyměňte je při známkách poškození
Tip: Praktický návod na používání hydraulického zvedáku vždy zahrnuje důkladnou údržbu, která je základem pro dlouhodobý a bezpečný provoz. Jak funguje hydraulický zvedák a jaké jsou jeho výhody, závisí také na správné péči o hydraulickou kapalinu a těsnění.
Jak se používá hydraulický zvedák a jak funguje
Údržba zaručuje, že princip hydraulického zvedáku, společný s hydraulickým lisem, funguje vždy efektivně a bezpečně.
Časté dotazy k hydraulickým zvedákům
Otázka: Jaký je základní princip fungování hydraulického zvedáku?
Hydraulický zvedák využívá Pascalův zákon, který stanovuje, že tlak v uzavřeném hydraulickém zařízení se rovnoměrně přenáší všemi směry. Tím hydraulický válec umožňuje mechanický násobek síly, kdy menší síla na menším pístu vyvolá větší tlak na větším pístu a zvedne těžké břemeno.

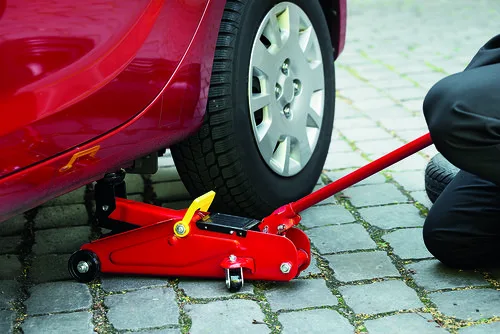

Otázka: Jak pracuje hydraulický zvedák na auto?
Při použití na auto hydraulický zvedák přenáší sílu přes hydraulickou kapalinu z pístu s menším průměrem na píst s větším, což umožňuje snadné zvednutí vozidla i s nosností přesahující 2 tuny.
Otázka: Jaký je princip hydraulických zařízení a jejich použití?
Principem hydraulických zařízení je přenos tlaku kapalinou v uzavřeném systému, což umožňuje přesné řízení síly a pohybu. Používají se například v hydraulických lisech, zvedácích a brzdách, kde je třeba mechanický násobek síly.
Otázka: Jak se používá hydraulický zvedák a jak funguje?
Pro použití hydraulického zvedáku umístěte zařízení na pevný podklad, pumpujte pákou, čímž se hydraulická kapalina přenáší tlak do válce a zvedá těžké břemeno. Po dokončení spusťte zvedák pomalu, aby se tlak bezpečně uvolnil.
Otázka: Jaký je rozdíl mezi jednočinným a dvojčinným hydraulickým válcem?
Jednočinný válec využívá tlak hydraulické kapaliny jen při zdvihu, spouštění probíhá díky vlastní tíze břemene. Dvojčinný válec umožňuje ovládat tlak v obou směrech, což zajišťuje aktivní zdvih i spouštění.
Otázka: Jaká je typická nosnost hydraulického zvedáku?
Nosnost běžných hydraulických zvedáků na auto se pohybuje od 2 do 5 tun, speciální průmyslové modely zvládnou i přes 20 tun.
Otázka: Proč je důležité dodržovat maximální pracovní tlak hydraulického zvedáku?
Maximální pracovní tlak kolem 10-20 MPa chrání hydraulické zařízení před poškozením, zajišťuje správnou funkci pojistného ventilu a brání nebezpečným poruchám.
Otázka: Jak často měnit hydraulický olej v zvedáku?
Hydraulický olej je vhodné měnit jednou za rok nebo po 500 až 1000 pracovních hodinách, aby se předešlo ztrátě viskozity a poškození těsnění.
Otázka: Jaká je doporučená teplota provozu hydraulického oleje?
Optimální teplota pro hydraulický olej je mezi 0 a 50 °C, přičemž extrémní teploty mohou ovlivnit jeho viskozitu a výkon hydraulického válce.
Otázka: Co zajišťuje zpětný ventil v hydraulickém zvedáku?
Zpětný ventil zabraňuje zpětnému toku hydraulické kapaliny, čímž udržuje tlak v hydraulickém válci a stabilitu zdvihu břemene.
Otázka: Jaké jsou bezpečnostní zásady při používání hydraulického zvedáku?
Používejte zvedák na rovném, pevném povrchu, nikdy nepřekračujte maximální nosnost a pravidelně kontrolujte těsnění a stav hydraulického oleje.
Otázka: Co zahrnuje pravidelná údržba hydraulického zvedáku?
Údržba zahrnuje kontrolu těsnění, odvzdušnění systému, doplnění nebo výměnu hydraulického oleje a kontrolu pojistných ventilů pro bezpečný provoz.
Otázka: Jaký je rozdíl mezi hydraulickým a mechanickým zvedákem?
Hydraulický zvedák využívá kapalinu k přenosu a násobení síly, což umožňuje větší sílu a plynulejší ovládání. Mechanický zvedák spoléhá na páky a ozubená kola, což omezuje jeho zvedací kapacitu.
Otázka: Jaké jsou hlavní části hydraulického zvedáku?
Hlavní části jsou hydraulický válec, píst, těsnění, zpětný ventil, pojistný ventil a nádrž na hydraulickou kapalinu.
Otázka: Jak funguje hydraulický lis a jak souvisí s hydraulickým zvedákem?
Hydraulický lis a zvedák využívají Pascalův zákon k přenosu tlaku hydraulické kapaliny a násobení síly, liší se ale účelem – lis lisuje materiály, zvedák zvedá břemena.
Otázka: Jaké jsou nejčastější chyby při používání hydraulického zvedáku?
Typické chyby jsou používání na nerovném povrchu, překročení nosnosti, zanedbání údržby a nesprávná manipulace s pojistným ventilem, které mohou vést k poškození a nebezpečí úrazu.
