Správné dotažení šroubů vyžaduje přesné nastavení utahovacího momentu podle tabulek, které uvádějí doporučené síly pro různé průměry a materiály. Momentový klíč slouží k dosažení těchto hodnot a jeho kalibrace je klíčová pro bezpečnost a spolehlivost spojů. Naučte se, jak správně číst tabulku utahovacích sil šroubů a používat momentový klíč tak, aby spoje vydržely bez poškození.
Co si zapamatovat
- Momentové klíče 1/2″ mají rozsah utahovacího momentu 40-210 Nm, vhodné pro osobní auta.
- Doporučené momenty pro šrouby třídy 8.8 jsou například M6-10 Nm, M12-85 Nm, M20-400 Nm.
- Norma ČSN EN ISO 6789 garantuje přesnost momentových klíčů s odchylkou ±4 %.
- Pružina momentového klíče je citlivá na teploty pod 0 °C a nad 50 °C, což ovlivňuje přesnost měření.
- Šrouby se utahují křížem podle doporučeného pořadí pro rovnoměrné rozložení síly.
Co je momentový klíč a jak funguje?
Momentový klíč je nástroj, který přesně měří utahovací moment šroubů a zajišťuje správnou utahovací sílu. Typický rozsah momentových klíčů se pohybuje mezi 6 a 210 Nm, přičemž jejich správné nastavení a kalibrace jsou klíčové pro bezpečné a efektivní utažení. Momentový klíč má několik typů, které se liší konstrukcí i způsobem měření síly.
Mechanické typy momentových klíčů

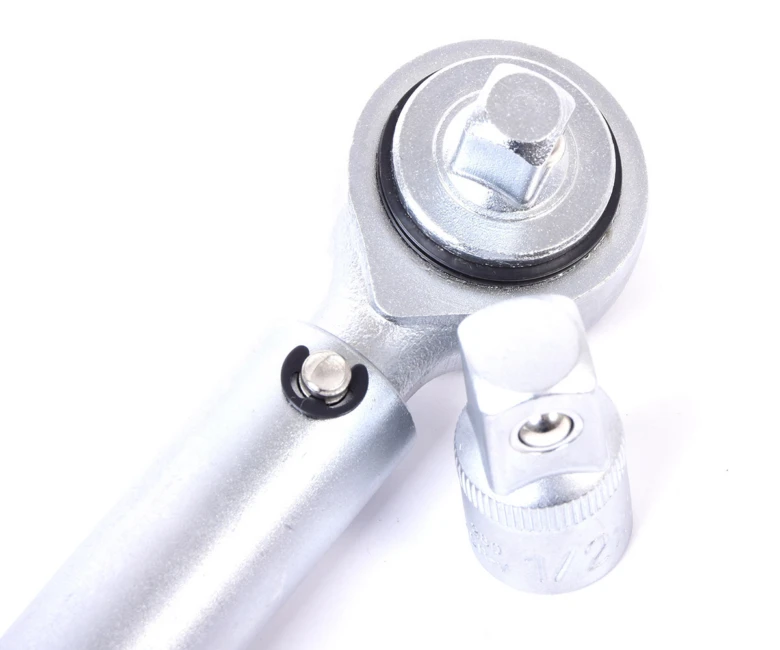

Mezi mechanické momentové klíče patří ohybový, torzní a ráčnový momentový klíč. Ohybový momentový klíč využívá ohybovou pružinu k měření síly, torzní klíč měří krouticí moment deformací tyče a ráčnový momentový klíč má pružinový mechanismus, který při dosažení nastaveného momentu „cvakne“. Tyto typy jsou spolehlivé a nevyžadují baterie, často se používají tam, kde je potřeba precizní mechanické nastavení.
Elektronické momentové klíče
Elektronické momentové klíče disponují digitálním displejem, který zobrazuje aktuální utahovací moment a často mají zvukové upozornění při dosažení nastavené hodnoty. Tento typ momentového klíče umožňuje přesné nastavení a snadnou kalibraci momentového klíče s vysokou přesností měření. Elektronické klíče se hodí pro profesionální použití, kde je potřeba detailní kontrola utahovacích sil šroubů.
Tabulka utahovacích momentů šroubů podle průměru a pevnostní třídy
Tabulka utahovacích momentů šroubů podle průměru a pevnostní třídy představuje základní orientaci pro správné utažení šroubových spojů. Pevnostní třída šroubu a jeho průměr významně ovlivňují doporučený utahovací moment, který zabezpečí optimální sílu spoje bez rizika poškození závitu nebo deformace.
Tabulky pro různé materiály šroubů
Utahovací momenty se liší i podle materiálu šroubu. Titanové a nerezové šrouby obvykle vyžadují vyšší momenty, zatímco pozinkované šrouby je nutné utahovat o 10-15 % slaběji kvůli zvýšenému tření povrchové vrstvy. Tabulka níže uvádí doporučené utahovací momenty pro běžné průměry metrických šroubů třídy 8.8 a 10.9.
| Průměr šroubu | Moment 8.8 (Nm) | Moment 10.9 (Nm) | Poznámka (pozinkované) |
|---|---|---|---|
| M6 | 12 | 18 | Snížit o 10 % |
| M8 | 28 | 39 | Snížit o 10 % |
| M12 | 85 | 120 | Snížit o 15 % |
Tip: Správné nastavení momentového klíče podle tabulky utahovacích momentů šroubů je klíčové pro bezpečnost spoje, proto doporučuji pravidelnou kalibraci momentového klíče.
Typy a velikosti momentových klíčů s rozsahy momentů
Velikost čtyřhranu momentového klíče přímo ovlivňuje jeho rozsah momentu a tím i vhodnost pro konkrétní aplikace. Pro lehčí práce, jako je utahování drobných šroubů, se používají momentové klíče s velikostí 1/4″ a 3/8″, které pokrývají rozsahy přibližně 6-30 Nm. Tyto klíče jsou ideální například pro montáž komponentů na kolech nebo drobné díly strojů.

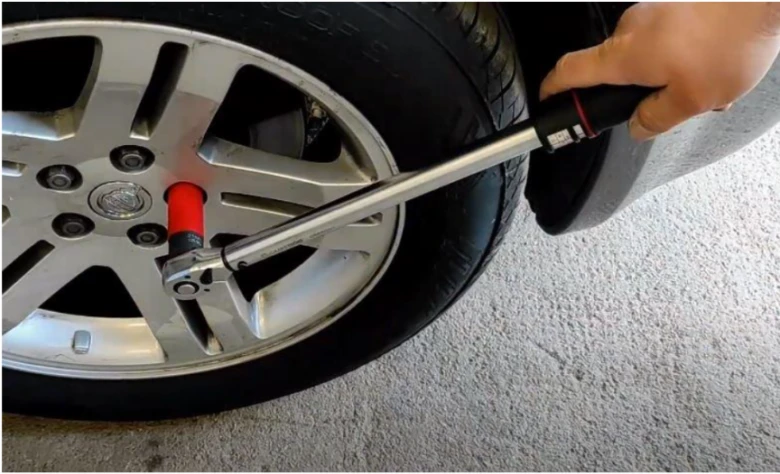

Momentový klíč s čtyřhranem 1/2″ je nejčastější volbou pro auta, protože jeho rozsah 40-210 Nm odpovídá typickým utahovacím momentům šroubů na kolech osobních vozidel. Pro těžká vozidla a průmyslové stroje se využívají větší klíče 3/4″ s rozsahy momentů nad 200 Nm.
Níže uvedená tabulka s hodnotami utahovacích momentů pro šrouby pomůže při výběru správného momentového klíče podle potřeby:
| Velikost čtyřhranu | Rozsah momentu (Nm) | Typické použití |
|---|---|---|
| 1/4″ | 6-30 | Drobná mechanika, kola jízdních kol |
| 3/8″ | 6-30 | Menší stroje, lehká montáž |
| 1/2″ | 40-210 | Osobní auta, montáž kol |
| 3/4″ | 200+ | Těžké stroje, nákladní vozidla |
Tip: Pro práci na autech doporučuji zvolit momentový klíč s certifikátem, který garantuje přesnost a bezpečné nastavení momentů. Kalibrace momentového klíče je nezbytná pro udržení správných hodnot utahovacích sil šroubů a správné nastavení momentového klíče.
Správné nastavení a používání momentového klíče

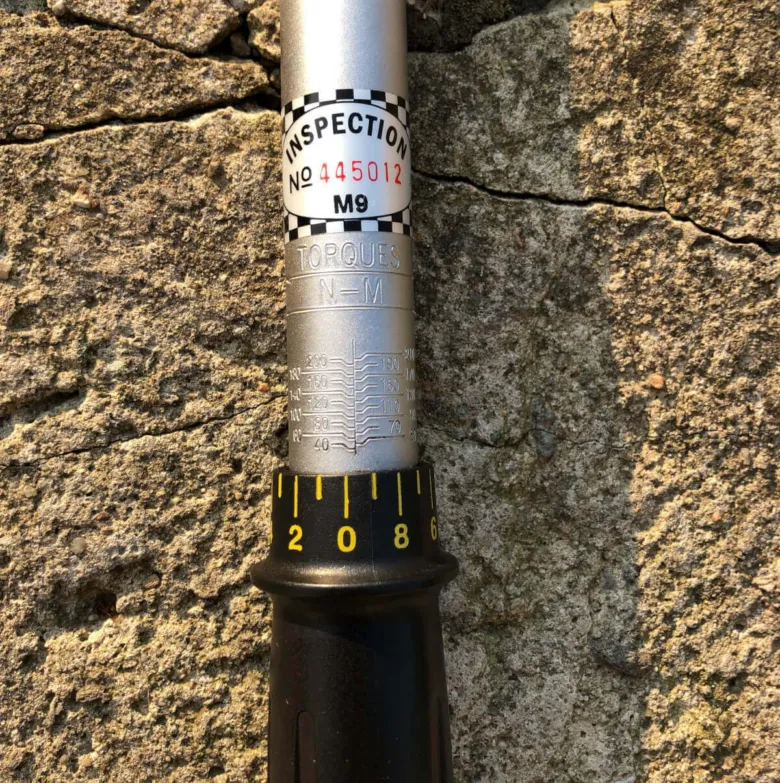

Momentový klíč slouží k přesnému utažení šroubů podle hodnot uvedených v momentový klíč tabulka. Správné nastavení momentového klíče začíná výběrem požadovaného utahovacího momentu podle utahovací síly šroubů. Tento parametr najdete v tabulkách utahovacích momentů šroubů, které jsou specifické pro materiál a velikost šroubu. Při utahování je klíčové dodržet správné pořadí utahování – doporučuje se křížové pořadí, které zajišťuje rovnoměrné přitáhnutí a zabraňuje deformacím.
Jak nastavit správný momentový klíč
- Určení hodnoty utahovacího momentu – najděte správnou hodnotu v momentový klíč tabulka podle typu a průměru šroubu.

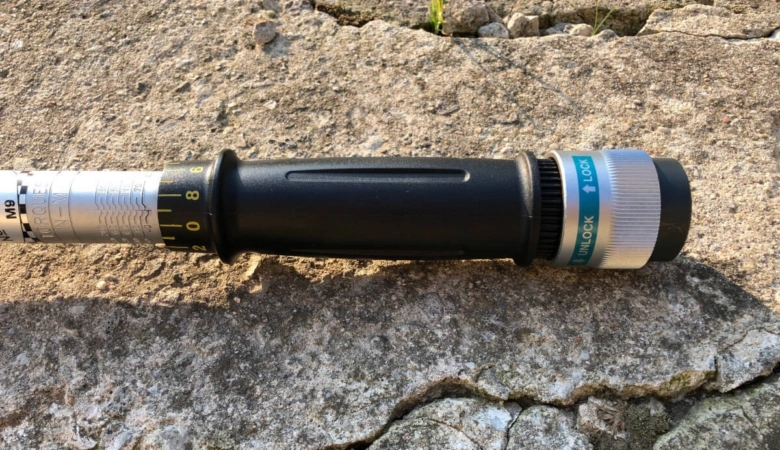

- Nastavení momentového klíče – otočte rukojetí klíče na požadovaný moment podle kalibrace momentového klíče.
- Kontrola nastavení – zkontrolujte, zda je nastavení pevné a moment odpovídá tabulce.
- Utahování šroubů – utahujte šrouby křížově, aby se rovnoměrně rozložilo zatížení.
- Ukončení utahování – momentový klíč používejte pouze k utahování, povolování může poškodit mechanismus.
Tip: Častou chybou při používání momentového klíče je přílišné utažení bez respektování tabulky, což může vést k poškození závitu nebo šroubu. Dodržujte vždy doporučené hodnoty utahovacích sil šroubů pro optimální výsledek.
Normy a kalibrace momentových klíčů
Norma ČSN EN ISO 6789 stanovuje, že kalibrace momentového klíče musí garantovat přesnost měření s odchylkou maximálně ±4 %. Pravidelná kalibrace momentového klíče se doporučuje každých 6 měsíců, aby byla zajištěna spolehlivost utahovacích momentů šroubů dle tabulek momentových sil. Při nastavování momentového klíče je třeba brát v úvahu okolní teplotu, protože teploty pod 0 °C a nad 50 °C ovlivňují tuhost pružiny momentového klíče a tím i přesnost výsledného utahování. Momentový klíč s certifikátem potvrzuje, že prošel přísnými kontrolami a kalibracemi podle normy, což usnadňuje správné nastavení momentového klíče a zvyšuje bezpečnost práce.
Momentový klíč jak funguje a jak se nastavuje
Momentový klíč využívá pružinu, jejíž deformace při utažení odpovídá nastavenému utahovacímu momentu. Správné nastavení momentového klíče je klíčové pro přesné dosažení doporučených utahovacích sil šroubů z momentových tabulek.
Tip: Kalibrace momentového klíče by neměla být vynechána ani po delším skladování, protože změny pružiny vlivem teplot mohou způsobit nepřesnosti, které vedou k nesprávnému utažení šroubů a riziku poškození spojů.
Údržba a servis momentových klíčů
Údržba momentového klíče je zásadní pro udržení přesnosti utahovacího momentu a spolehlivosti při dotažení šroubů podle tabulek utahovacích sil. Opakované utažení a povolení bez pravidelné péče vede k postupnému opotřebení pružiny a mechanismu, což může způsobit odchylky přesnosti přesahující doporučenou normu ČSN EN ISO 6789 (±4 %). Pravidelná kalibrace prodlužuje životnost klíče a zajišťuje, že nastavený moment odpovídá skutečné utahovací síle.
Pro správné skladování je nutné nastavit momentový klíč na nejnižší hodnotu (často 0 nebo minimální Nm), čímž se uvolní napětí pružiny a zabrání se její deformaci. Klíč skladujte v suchém prostředí bez vlhkosti a prachu, ideálně v originálním pouzdře. Odborná kalibrace by měla probíhat minimálně jednou za 6 až 12 měsíců nebo po 5000 cyklech utažení, přičemž kalibrační protokol a certifikát jsou důležitým dokladem přesnosti.
- Ukládejte momentový klíč mimo vlhké a prašné prostředí, aby nedošlo k korozi a zanášení mechanismu.
- Nastavujte momentový klíč vždy podle tabulky utahovacích momentů šroubů, která reflektuje průměr a pevnostní třídu šroubu.
- Po každém použití vraťte klíč do nulové nebo minimální polohy, aby se zabránilo trvalému napětí pružiny.
- Nepřekračujte maximální doporučený moment klíče, protože přetížení vede k poškození mechanismu a ztrátě přesnosti.
- Pravidelně kontrolujte přesnost klíče v autorizovaném servisu, zejména pokud jej používáte profesionálně nebo v kritických aplikacích.
Jak používat momentový klíč při utahování šroubů
Správné nastavení momentového klíče podle tabulky momentových sil šroubů je klíčové pro bezpečné a trvanlivé spoje. Momentový klíč s certifikátem kalibrace zaručuje přesnost v rozsahu ±4 %, což je nezbytné zejména u šroubů s pevnostní třídou 8.8 a vyšší. Použití nesprávného momentu může vést k přetažení, poškození závitů nebo naopak nedostatečnému utažení s rizikem uvolnění spoje.
Doporučuji vždy nastavit momentový klíč podle specifikace výrobce komponentu nebo vozidla, přičemž tabulka utahovacích momentů šroubů slouží jako základní orientace. Při utahování postupujte rovnoměrně a křížovým způsobem, abyste zabránili deformacím a nerovnoměrnému rozložení sil.
Tip: Momentový klíč nikdy nepoužívejte k povolování šroubů, protože to může poškodit jeho kalibraci a mechanické části. Pokud je potřeba šrouby povolit, použijte vhodný ráčnový klíč nebo nářadí určené k povolování.
Správná údržba a kalibrace momentového klíče jsou nezbytné pro přesné utahování dle tabulek utahovacích sil šroubů, což zajišťuje bezpečnost a dlouhou životnost šroubových spojů.
Časté chyby při používání momentového klíče
Při práci s momentovým klíčem je nutné vyvarovat se několika častých chyb, které vedou k poškození šroubových spojů i samotného nástroje. Dodržování správného nastavení momentu a pravidelná kalibrace podle normy ČSN EN ISO 6789 s odchylkou ±4 % zajišťují přesnost utahovacích sil a prodlužují životnost klíče.
Nepřesné nastavení momentu
Nastavení momentového klíče mimo doporučené hodnoty uvedené v tabulce utahovacích sil šroubů způsobuje nerovnoměrné a nesprávné dotažení. Například u šroubů M12 třídy 8.8 je doporučený moment 85-90 Nm, při podhodnocení hrozí uvolnění spoje, při přetažení deformace závitu nebo zlomení šroubu. Proto je nezbytné vždy přesně nastavit momentový klíč podle specifikace výrobce a použít momentový klíč s odpovídajícím rozsahem, například 1/2″ klíč pro momenty 40-210 Nm. Nepřesné nastavení je častou příčinou selhání spojů v automobilovém průmyslu i u přívěsů.
Použití klíče k povolování šroubů
Momentový klíč je určen výhradně k utahování a nikdy by neměl sloužit k povolování šroubů. Používání k povolování způsobuje poškození pružinového mechanismu, což vede ke ztrátě kalibrace a nepřesnostem v měření momentu. Takto poškozený klíč může vykazovat odchylky i přes 10 % a není vhodný pro bezpečné utahování. Pro povolování doporučuji použít běžný ráčnový klíč nebo nástroj s vyšší odolností vůči opačnému momentu.
Nesprávná kalibrace a skladování
Momentové klíče vyžadují pravidelnou kalibraci, ideálně každých 6 měsíců, zejména při profesionálním použití. Nekalibrovaný klíč může mít odchylku přesahující povolených ±4 %, což ohrožuje bezpečnost spoje. Kalibrace by měla být potvrzena certifikátem od výrobce nebo autorizovaného servisu. Nevhodné skladování – například vystavení teplotám pod 0 °C nebo nad 50 °C, vlhkosti či nárazům – snižuje přesnost pružiny a urychluje opotřebení mechanismu. Uchovávejte klíč v originálním pouzdře, nastavte jej po použití na nejnižší moment a chraňte před pády.
Tip: Pravidelná kalibrace podle ČSN EN ISO 6789 a přesné nastavení momentového klíče podle tabulek utahovacích momentů šroubů výrazně snižují riziko poškození spojů i nástroje. Vyvarujte se používání momentového klíče k povolování a skladujte jej v suchu při teplotách 5-40 °C, abyste zachovali jeho přesnost a funkčnost.
Časté dotazy
Jak zjistím správný utahovací moment pro šrouby?
Správný utahovací moment zjistíte podle tabulek utahovacích momentů, které uvádějí hodnoty v Nm podle průměru a pevnostní třídy šroubu.
Jaký momentový klíč je vhodný pro kola automobilu?
Pro kola osobních aut se nejčastěji používají momentové klíče s velikostí čtyřhranu 1/2″ s rozsahem 40-210 Nm.
Jak často je nutná kalibrace momentového klíče?
Kalibraci doporučujeme provádět každých 6 měsíců podle normy ČSN EN ISO 6789 s odchylkou ±4 %.
Mohu použít momentový klíč k povolování šroubů?
Ne, momentový klíč je určen pouze k utahování, použití k povolování může poškodit mechanismus klíče.
Jak ovlivňuje teplota přesnost momentového klíče?
Teploty pod 0 °C a nad 50 °C ovlivňují tuhost pružiny momentového klíče a tím jeho přesnost měření.
Co znamená utahovací moment?
Utahovací moment je síla v Nm, kterou je třeba použít k dotažení šroubu na správnou pevnost spoje.
Jak správně nastavit momentový klíč?
Nastavte hodnotu momentu podle tabulky, zkontrolujte nastavení a po utahování klíč vraťte na nejnižší hodnotu.
Jak utahuji šrouby správným pořadím?
Šrouby utahujte křížem (diagonálně) podle doporučeného pořadí, aby se rovnoměrně rozložila síla na spoj.
Jaké jsou důsledky nepřesného nastavení momentového klíče?
Nepřesné nastavení může vést k poškození šroubového spoje nebo nedostatečnému utažení a následnému uvolnění.
Jak se liší utahovací moment pro pozinkované šrouby?
Pozinkované šrouby vyžadují snížení utahovacího momentu o 10-15 % kvůli odlišnému tření.
Jaké jsou běžné rozsahy momentových klíčů pro různé typy šroubů?
Momentové klíče se obvykle dělí na rozsahy od 2-24 Nm pro malé šrouby až po 40-200 Nm pro větší šrouby, podle jejich použití a velikosti.
Jaký je postup správného utahování šroubů pomocí momentového klíče?
Nejprve nastavte požadovaný moment, poté utahujte šrouby postupně křížem a nakonec překontrolujte moment podle tabulky utahovacích sil.
Co znamená certifikace momentového klíče a jak ji ověřit?
Certifikace znamená, že klíč byl kalibrován podle normy ISO 6789, což ověříte kontrolou štítku nebo certifikátu dodaného výrobcem.
Jaký vliv má mazání šroubů na utahovací moment?
Mazání snižuje tření, proto je třeba snížit utahovací moment o přibližně 20 % oproti suchému stavu dle tabulky utahovacích momentů.
Jak často je doporučeno provádět kalibraci momentového klíče?
Kalibraci byste měli provádět minimálně jednou ročně nebo po 5000 použitích, aby byla zachována přesnost měření.
