Čistý hliník dosahuje bodu tání při teplotě 660,3 stupňů Celsia, což z něj činí vysoce žádaný materiál pro slévárenství i průmyslové aplikace. Jeho praktické využití zásadně ovlivňuje přirozená oxidová vrstva Al2O3 chránící povrch kovu a vynikající tepelná vodivost hliníku, která je klíčová při výrobě chladičů či výměníků. Vlastnosti tohoto kovu se dále mění přidáním příměsí, čímž vznikají slitiny hliníku s vyšší pevností a specifickými technologickými parametry.
To hlavní z článku
- Čistý hliník taje přesně při 660,32 °C bez rozsahu tání.
- Slitiny hliníku mají tání v rozsahu od 477 °C do 670 °C podle složení.
- Hliník má měrnou hustotu 2700 kg·m⁻³ a pevnost 60-70 MPa.
- Oxidová vrstva Al₂O₃ na povrchu hliníku taje přes 2040 °C a chrání kov proti korozi.

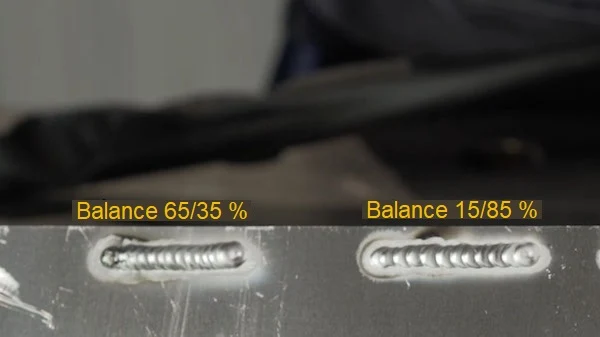

- Při svařování hliníku se používá střídavý proud AC s frekvencí 20-250 Hz a inertní plyny jako argon.
Přesná teplota tání čistého hliníku
Čistý hliník dosahuje bodu tání při teplotě 660,32 °C za standardního atmosférického tlaku. Na rozdíl od mnoha slitin hliníku, které tají v určitém teplotním rozmezí, vykazuje čistý kov ostrý přechod mezi pevnou a kapalnou fází.
Jaká je přesná teplota tání čistého hliníku?
Přesná teplota tání hliníku o vysoké čistotě (99,99 %) je stanovena na 660,32 °C. Při tomto bodu tání hliníku dochází k okamžité změně krystalové mřížky na kapalnou fázi, aniž by existovala přechodová oblast mezi solidem a liqudem. V praxi však přítomnost nečistot nebo legujících prvků tento bod výrazně ovlivňuje a vytváří rozmezí, ve kterém se materiál nachází v pastovitém stavu.
- Čistý hliník: teplota tání 660,32 °C.
- Slitiny hliníku: tají v rozmezí solidus a liquidus.
- Atmosférický tlak: ovlivňuje stabilitu taveniny.
Odborná rada: Při tavení vždy počítejte s tím, že povrchová oxidová vrstva Al2O3 má bod tání až 2050 °C, což může vyžadovat intenzivnější míchání taveniny pro homogenizaci.
Při jaké teplotě hliník mění skupenství?
Hliník mění skupenství z pevného na kapalné při dosažení kritické teploty 660,32 °C. Tento fyzikální děj je klíčový pro slévárenské procesy, kde vysoká tepelná vodivost hliníku vyžaduje rychlý přísun energie pro udržení tekutosti kovu. Pro srovnání, teplota tavení hliníku je výrazně nižší než u oceli, která taje v rozmezí 1370 až 1540 °C. Tato nízká teplota tání umožňuje efektivnější odlévání, ale zároveň vyžaduje přesnou kontrolu teploty, aby nedošlo k degradaci vlastností hliníku, jako je jeho pevnost při vysokých teplotách.
Častá chyba: Podcenění vlivu oxidové vrstvy při tavení recyklovaného materiálu, což vede k nečistotám v odlitku. Hliník se hodí pro odlévání složitých tvarů, ale nehodí se pro aplikace vyžadující vysokou žáruvzdornost bez speciální úpravy povrchu.
Teplota tání a rozsahy tání u hliníkových slitin
Čistý hliník má bod tání hliníku přesně 660,3 °C. U technických slitin hliníku se však teplota tání mění podle přidaných legujících prvků, jako je měď, hořčík či zinek.
Jaká je teplota tání hliníkových slitin?
U slitin hliníku se teplota tání neprojevuje jedním bodem, ale rozsahem mezi hodnotami solidus a liquidus. Solidus představuje teplotu, při které začíná tavení, zatímco liquidus určuje okamžik, kdy je slitina zcela v kapalném stavu. Podle údajů na Wikipedii se tyto rozsahy pohybují od 477 °C do 670 °C v závislosti na chemickém složení. Například slitina 6061 má solidus 582 °C a liquidus 652 °C, což ji řadí mezi běžně zpracovávané materiály. Oproti tomu slitina 2024 s vyšším obsahem mědi vykazuje solidus již kolem 502 °C.
| Označení slitiny | Solidus (°C) | Liquidus (°C) |
|---|---|---|
| Slitina 6061 | 582 | 652 |
| Slitina 2024 | 502 | 638 |
| Slitina 7075 | 477 | 635 |
Jak se taví hliník a při jaké teplotě?
Proces tavení hliníku vyžaduje přesnou kontrolu teploty, aby nedošlo k přehřátí a následné degradaci vlastností slitiny. Během tavení se na povrchu kovu přirozeně vytváří oxidová vrstva Al2O3, která má podstatně vyšší bod tání než samotný kov a brání čistému slévání. Pro dosažení kvalitního výsledku je nutné pravidelné míchání taveniny a mechanické odstraňování těchto oxidů. Častá chyba při tavení spočívá v nedostatečném čištění, což vede k vměstkům a pórovitosti odlitků.
Odborná rada: Tavení čistého hliníku se hodí pro nenáročné odlitky, zatímco vysokopevnostní slitiny jako 7075 vyžadují precizní řízení teploty v průmyslových pecích a nejsou vhodné pro podomácku prováděné odlévání. Na co si dát pozor: při tavení se výrazně mění tepelná vodivost hliníku, proto používejte žáruvzdorné kelímky a adekvátní ochranné pomůcky.
Fyzikální a mechanické vlastnosti hliníku
Hliník vyniká specifickou kombinací nízké hmotnosti a dobré tvarovatelnosti. Jeho měrná hustota dosahuje hodnoty 2700 kg·m⁻³, což z něj činí lehký kov vhodný pro široké průmyslové využití. Základní pevnost hliníku v čistém stavu se pohybuje v rozmezí 60 až 70 MPa. Při zahřívání se však fyzikální vlastnosti hliníku při vysokých teplotách výrazně mění, přičemž klesá jeho mechanická odolnost a materiál přechází do plastického stavu.
Klíčové charakteristiky materiálu zahrnují:
- Hustota: 2700 kg·m⁻³ zajišťuje vysoký poměr pevnosti k hmotnosti.
- Tepelná vodivost hliníku: dosahuje přibližně 237 W·m⁻¹·K⁻¹, což umožňuje rychlý odvod tepla.
- Mechanické prodloužení: čistý hliník vykazuje tažnost kolem 22 %, což usnadňuje jeho tváření.
- Povrchová ochrana: přirozená oxidová vrstva Al2O3 chrání kov před korozí a taje až při teplotě přes 2040 °C.
Na co si dát pozor: Častou chybou při zpracování je podcenění právě oxidové vrstvy Al2O3, která má mnohem vyšší bod tání než samotný kov a při svařování hliníku může vytvářet pevné vměstky. Pro dosažení optimálních vlastností se proto často používají slitiny hliníku, které kombinují nízkou hustotu s vyšší pevností. Tyto slitiny mají definovaný bod solidus, tedy teplotu, při které začíná tavení, jež se liší podle příměsí. Tento materiál se hodí pro lehké konstrukce, ale není ideální pro aplikace vyžadující vysokou únavovou pevnost při dlouhodobém tepelném namáhání.
Legující prvky a jejich vliv na teplotu tání a vlastnosti
Čistý hliník má bod tání 660 °C, ale v praxi se téměř výhradně setkáváme se slitinami hliníku, jejichž vlastnosti výrazně ovlivňuje příměs dalších kovů. Právě složení slitiny určuje, co ovlivňuje bod tání hliníku a jak se mění vlastnosti hliníku při zahřívání.
Vliv mědi na bod tání a pevnost
Měď zásadně zvyšuje mechanickou pevnost hliníku, ale zároveň snižuje teplotu solidu až k hranici 500 °C. Tato slitina vykazuje vysokou tvrdost, avšak při tavení vyžaduje přesnou kontrolu teploty, aby nedošlo k nežádoucímu přehřátí a vzniku trhlin.
Účinky hořčíku na tání a mechaniku
Hořčík mírně snižuje bod tání hliníku a výrazně zlepšuje jeho schopnost zpevnění za studena. Slitiny s hořčíkem jsou oblíbené pro svou nízkou hmotnost a vysokou odolnost v tahu, což je klíčové pro konstrukční aplikace v letectví.
Role křemíku v rozsahu tání
Křemík efektivně rozšiřuje rozsah tání, čímž zlepšuje zatékavost materiálu při odlévání. Díky tomu jsou slitiny hliníku s křemíkem ideální pro výrobu složitých odlitků, kde je tekutost kovu zásadní pro vyplnění formy.
Zinek a jeho vliv na korozní odolnost
Zinek snižuje bod tání a v kombinaci s hořčíkem vytváří materiály s vysokou pevností. Odborná rada: Při práci s těmito slitinami si dejte pozor na oxidovou vrstvu Al2O3, která se při tavení chová odlišně než u čistého kovu a může ovlivnit kvalitu svaru.
Mangan a jeho korozní účinky
Mangan má na bod tání hliníku jen minimální vliv, ale jeho hlavní přínos spočívá ve zvýšení odolnosti proti korozi. Běžně se využívá k modifikaci struktury zrna, což dále ovlivňuje tepelnou vodivost hliníku a jeho tvárnost.
- Měď zvyšuje pevnost, ale snižuje bod solidu.
- Křemík usnadňuje odlévání díky širšímu intervalu tání.
- Hořčík zlepšuje poměr pevnosti k hmotnosti.
- Mangan efektivně zvyšuje chemickou stálost a korozní odolnost.
Častá chyba: Podcenění šířky intervalu mezi solidem a liquidem vede k tvorbě za tepla křehkých zón, které snižují celkovou pevnost hliníku po ztuhnutí.
Proces tavení hliníku a bezpečnostní zásady
Čistý hliník dosahuje bodu tání při teplotě 660,32 °C. V praxi se však často setkáte se slitinami hliníku, u kterých se teplota tavení pohybuje v rozmezí mezi body solidus a liquidus podle konkrétního složení. Při tavení hliníku je kritickým faktorem oxidová vrstva Al2O3, která má mnohem vyšší bod tání než samotný kov a brání správnému slévání. Proto je nutné během procesu provádět důkladné míchání a odstraňování nečistot z hladiny taveniny.
Návod na tavení hliníku doma nebo v dílně
- Příprava materiálu – hliníkový šrot očistěte od laků, plastů a vlhkosti, aby nedošlo k nebezpečnému vystříknutí taveniny.
- Zahřívání vsázky – vložte kov do kelímku a postupně zvyšujte teplotu v peci, přičemž sledujte dosažení hranice 660,32 °C.
- Čištění taveniny – po roztavení odstraňte z povrchu vrstvu oxidu hlinitého pomocí hrabla, aby byla zajištěna čistota výsledného odlitku.
- Odlévání do forem – tekutý hliník opatrně vlijte do předehřáté formy, čímž zamezíte rychlému tuhnutí a vzniku studených spojů.
Odborná rada: Častá chyba při tavení spočívá v přehřátí taveniny, což vede k nadměrné oxidaci a ztrátě kvality materiálu. V porovnání s ocelí, která vyžaduje teploty nad 1400 °C, je teplota tavení hliníku výrazně nižší, což vyžaduje specifické žáruvzdorné vybavení.
Varování: Tavení hliníku se hodí pro zkušené kutilské dílny s dostatečným odtahem spalin, ale není vhodné pro uzavřené prostory bez aktivní ventilace. Při práci vždy používejte ochranný štít, nehořlavé rukavice a pevnou obuv kvůli riziku vystříknutí roztaveného kovu.
FAQ – Časté dotazy o tání a vlastnostech hliníku
Otázka: Jaká je přesná teplota tání čistého hliníku?
Čistý hliník taje přesně při 660,32 °C při atmosférickém tlaku bez rozsahu tání, což znamená přímý přechod z pevného do kapalného stavu.
Otázka: Jak se liší teplota tání hliníkových slitin?
Slitiny hliníku mají rozsahy tání od 477 °C do 670 °C v závislosti na složení, začínající solidusem a končící liquidusem.
Otázka: Co ovlivňuje bod tání hliníku?
Bod tání ovlivňují legující prvky jako měď, hořčík, křemík, zinek a mangan, které mění solidus, liquidus a mechanické vlastnosti.
Otázka: Jaké jsou základní fyzikální vlastnosti hliníku?
Hliník má hustotu 2700 kg·m⁻³, pevnost hliníku 60-70 MPa, prodloužení 22 %, a tepelná vodivost hliníku je cca 4× vyšší než u oceli.
Otázka: Jaká je teplota tání oxidové vrstvy na hliníku?
Oxidová vrstva Al2O3 na povrchu hliníku má bod tání přes 2040 °C, což je podstatně vyšší než u čistého kovu.
Otázka: Jak probíhá proces tavení hliníku?
Tavení probíhá při 660,32 °C s pravidelným mícháním taveniny a odstraněním oxidační vrstvy mechanicky nebo chemicky.
Otázka: Jaká bezpečnostní opatření platí při tavení hliníku?
Je nutné zajistit dostatečné větrání, používat ochranné pomůcky a vyvarovat se rychlého přehřívání, aby nedošlo k oxidaci a defektům.
Otázka: Jak se mění vlastnosti hliníku při zahřívání?
Při zahřívání klesá pevnost hliníku, ale materiál si zachovává plastické vlastnosti a prodloužení kolem 22 % i při zvýšených teplotách.
Otázka: Jakou teplotu vydrží hliník bez poškození?
Hliník si zachovává svou pevnost do přibližně 200 °C, při vyšších teplotách pevnost klesá, přičemž přesná hranice závisí na konkrétní slitině.
Otázka: Jak se liší teplota tání hliníku a oceli?
Čistý hliník taje při 660,32 °C, zatímco běžná ocel má bod tání okolo 1400-1500 °C, což je více než dvojnásobek.
Otázka: Jak tavit hliník správně a bezpečně?
Tavte hliník při 660 °C, pravidelně míchejte taveninu, odstraňujte oxidy a dodržujte bezpečnostní opatření včetně odsávání zplodin a ochranných pomůcek.
Otázka: Jaké chyby se dělají při tavení hliníku?
Častá chyba: rychlé přehřívání a zanedbání míchání, což vede k tvorbě pórů a oxidaci; na co si dát pozor: vždy odstraňte oxidy před litím.
Otázka: Jaká je role oxidové vrstvy na hliníku?
Oxidová vrstva Al2O3 chrání hliník před korozí a je elektrickým izolátorem, ale při tavení brání splynutí kovu, proto se musí odstraňovat.
Otázka: Jaké jsou vlastnosti hliníku při vysokých teplotách?
Při vysokých teplotách klesá pevnost hliníku, ale materiál si zachovává vynikající tepelnou vodivost, což se hodí pro chladiče, ale ne pro nosné konstrukce.
Otázka: Jaká je teplota tání hliníku s 1 % nečistot?
Hliník s 1 % nečistot má bod tání mírně snížený na přibližně 657 °C, což se hodí pro průmyslové recyklované slitiny, ale ne pro čisté technické aplikace.
