Spojení dvou kovových trubek bez svařování je možné realizovat několika praktickými metodami, které zajistí pevnost i trvanlivost spoje. Mezi nejčastější patří použití GEBO spojek, svěrných spojek na vodu nebo mechanických spojů, případně pájení, které nabízí alternativu k tradičnímu svařování. Správný výběr techniky závisí na typu potrubí, podmínkách instalace a požadované odolnosti spoje.
🔑 Hlavní body
- Mechanické spoje jako nýtování a šroubové spoje jsou běžné metody spojení kovových trubek bez svařování s pevností vhodnou pro různé konstrukce.
- Spojky a příruby se používají pro trubky o průměru nad 32 mm a odolávají tlakům až 4 MPa a teplotám do několika set °C.
- Lepidla s vysokou tepelnou odolností, například H1000, snesou teploty až do 760 °C a spoj lze mechanicky opracovat po vytvrzení.
- Při nýtování je možné instalovat nýty z jedné strany, což usnadňuje práci v omezených prostorách.
- Při šroubování platí, že delší spoje vyžadují více šroubů pro správné rozložení zatížení a pevnost spoje.
Jak spojit kovové trubky mechanicky bez svařování
Jak spojit kovové trubky mechanicky bez svařování představuje efektivní řešení zejména tam, kde není možné nebo vhodné použít svařovací techniku. Mezi nejběžnější mechanické spoje trubek patří nýtování a šroubové spoje, které lze navíc posílit použitím vnitřních výztuh. Tyto metody umožňují pevné, spolehlivé spojení s možností demontáže a opětovné montáže.
Výběr typu nýtů a šroubů

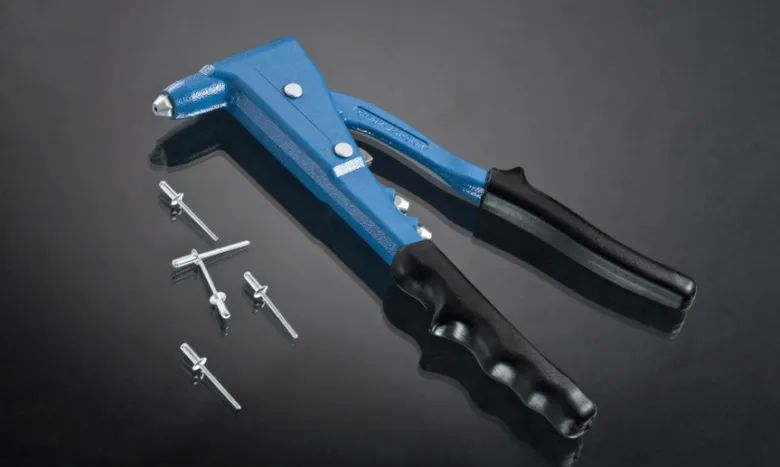

Pro pevný mechanický spoj je klíčový správný výběr nýtů a pevnostních šroubů. Slepé nýty se skládají z nýtovacího trnu a dutého těla nýtu, instalují se do přesně vyvrtaných otvorů o průměru odpovídajícím průměru nýtu. Výhodou slepých nýtů je možnost instalace z jedné strany, což je ideální při omezeném přístupu k druhé straně spoje. Pevnostní šrouby minimálně třídy 8.8 zajistí vysokou únosnost spoje a jsou vhodné pro ocelové i jiné kovové trubky. Materiál trubek určuje volbu typu nýtu i povrchovou úpravu šroubů, například u pozinkovaných trubek je třeba použít nerezové nebo pozinkované šrouby, aby se zabránilo korozi.
Postup nýtování krok za krokem
- Příprava otvorů – vyvrtání přesných otvorů o průměru o 0,1-0,2 mm větším než nýt
- Vložení slepého nýtu – zasunutí nýtu do otvoru z přístupné strany
- Utahování nýtovacím nářadím – použití ručního nebo pneumatického nýtovače k deformaci trnu a pevné fixaci nýtu
- Kontrola pevnosti spoje – ověření správného utažení a absence vůlí
Při nýtování je nezbytné používat ochranné brýle a vhodné montážní nářadí, aby nedošlo k poranění od odlétajících částic či poškození spoje.
Použití vnitřních výztuh a šroubových spojů
Vnitřní výztuha, často ve formě ocelové vložky vložené do jeklu, zvyšuje pevnost spoje a zabraňuje deformaci trubek při dotažení šroubů. Šroubové spoje s pevnostními šrouby třídy 8.8 umožňují spojení kovových trubek bez svařování s možností opakované demontáže, což je vhodné pro servisní zásahy a konstrukce vyžadující flexibilitu. Při šroubování platí pravidlo, že na každý 10 cm délky spoje je potřeba minimálně jeden šroub, aby se zatížení rovnoměrně rozložilo. Montáž vyžaduje použití vhodného montážního nářadí, jako jsou momentové klíče a svěrky, pro přesné dotažení a zajištění stability spoje.
Tip: Častou chybou je nedostatečné dotažení šroubů nebo použití nevhodných nýtů, což vede k uvolnění spoje a riziku netěsností či mechanického poškození.
Odborná rada: Mechanické spoje bez svařování se hodí pro konstrukce s omezeným přístupem a tam, kde je potřeba rychlá montáž bez speciálního vybavení. Naopak nejsou vhodné pro potrubí s vysokým tlakem nad 4 MPa nebo tam, kde je vyžadována absolutní těsnost bez jakéhokoliv rizika úniku.
Použití spojek a přírub pro bezsvařovací spojení trubek
Typy spojek a jejich použití

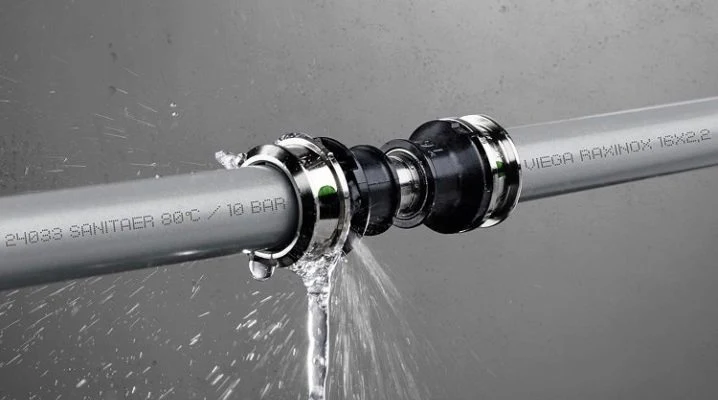

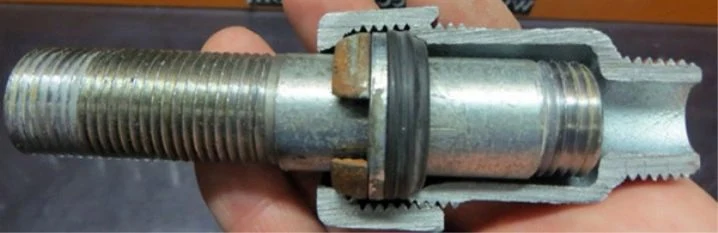

Mezi nejpoužívanější patří GEBO spojky, které zahrnují jednostranné a oboustranné kompresní varianty s kompresními kroužky. GEBO spojky jsou kompatibilní s ocelovými, litinovými i pozinkovanými trubkami, včetně kombinací kov-plast. Fungují jako svěrná spojka na vodu a jiné kapaliny bez nutnosti pájení, lepení či nýtování. Maximální provozní teplota těchto spojek je 80 °C při tlaku 1 MPa, s krátkodobou odolností do 120 °C. Životnost spojek se pohybuje mezi 10 až 50 lety podle provozních podmínek.
Montáž spojek a těsnění
Montáž GEBO spojek vyžaduje nasazení originálních matic, podložek a gumových těsnění, která odpovídají normě GOST pro zajištění těsnosti spoje. Matice musí být dotaženy na doraz, aby se zabránilo únikům vody a ztrátám tlaku. Při instalaci je nutné dbát na správné usazení těsnění a pravidelně kontrolovat spoje zejména během prvních 48 hodin provozu, kdy je riziko netěsností nejvyšší. Doporučuje se také zohlednit materiálovou kompatibilitu, aby nedocházelo ke korozi a kondenzaci, zejména u studené vody.
Přírubové spoje a jejich parametry
Přírubové spoje jsou určeny pro trubky s průměrem od 32 mm a větším. Podle normy GOST dosahují tlakové odolnosti až 4 MPa a zvládají provozní teploty přesahující 80 °C, často až do několika set stupňů Celsia, což je vhodné pro průmyslové a topné systémy. Příruby se spojují šrouby a maticemi s těsnicím kroužkem, přičemž tvar příruby může být kulatý, oválný nebo čtvercový podle specifikace. Tento typ spoje umožňuje opakovanou demontáž a servis.
| Typ spoje | Max. tlaková odolnost | Max. provozní teplota | Materiály vhodné k použití |
|---|---|---|---|
| GEBO spojka | 1 MPa | 80 °C (krátkodobě 120 °C) | ocel, litina, pozinkované trubky |
| Jednostranná spojka | 1 MPa | 80 °C | ocel, měď |
| Přírubový spoj | 4 MPa | > 80 °C (až několik set °C) | ocel, litina |
Tip: Při výběru spojek a přírub vždy zvažte maximální provozní teplotu a tlak, protože překročení těchto limitů může způsobit poškození těsnění a úniky. Například GEBO spojky nejsou vhodné pro aplikace s teplotami nad 80 °C trvale. Pro vyšší teploty a tlaky jsou vhodnější přírubové spoje podle normy GOST.
Častá chyba: Nedostatečné dotažení matic u spojek vede k únikům a rychlejšímu opotřebení těsnění. Při montáži také často chybí kontrola materiálové kompatibility, což může způsobit korozi spoje.
Pro koho se to hodí vs pro koho NE: Spojky GEBO jsou ideální pro domácí instalace topení a rozvody studené vody do 80 °C, kde je potřeba rychlá montáž bez svařování. Naopak nejsou vhodné pro průmyslové aplikace s vyššími teplotami a tlaky, kde je lepší použít přírubové spoje podle normy GOST.
Lepení a pájení kovových trubek bez svařování
Lepení a pájení představují spolehlivé způsoby spojení kovových trubek bez svařování, které umožňují pevné a odolné spoje. Tyto metody využívají speciální materiály s vysokou tepelnou odolností a vyžadují důkladnou přípravu povrchu pro optimální pevnost spoje.
Proces pájení kovových trubek
Pájení kovových trubek využívá přídavný kov s nižší teplotou tání než základní materiál, což umožňuje vytvořit pevný a elektricky vodivý spoj bez poškození trubek. Pájení je vhodné zejména pro tenkostěnné trubky, kde je důležitá tepelná odolnost spoje a jeho vodotěsnost. Tento způsob patří mezi praktické způsoby spojení kovových trubek bez svařování a často se kombinuje s mechanickými spoji, jako je například GEBO spojka.
Vysokotepelné nano lepidlo H1000

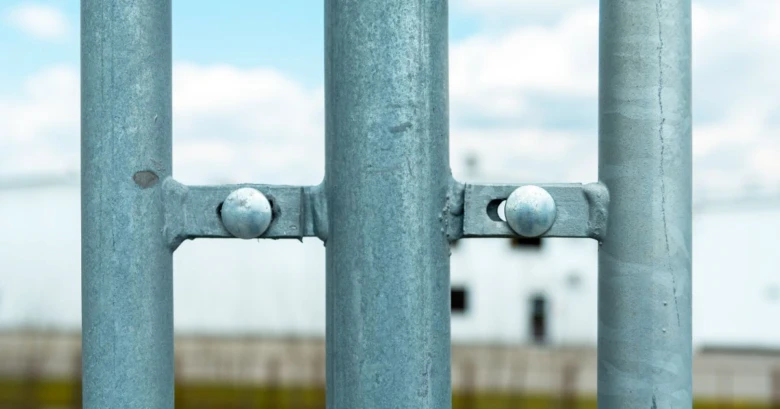

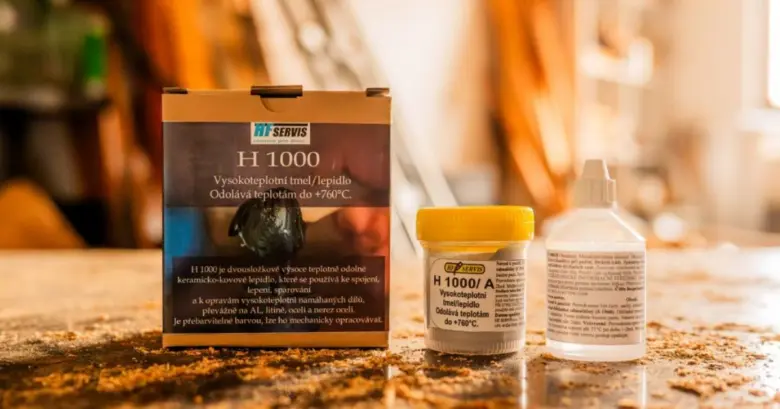

Nano lepidlo H1000 představuje moderní řešení pro lepení kovových trubek, které vydrží teploty až do 760 °C. Pro dosažení maximální pevnosti spoje je nutné povrch trubek důkladně očistit odmašťovačem S1960, který odstraní nečistoty a mastnotu. Vytvrzování lepidla probíhá při teplotě 70 °C po dobu 1 hodiny, což zajišťuje pevné a trvanlivé spojení vhodné i pro náročné podmínky. Použití nano lepidla H1000 je efektivní způsob, jak spojit dvě kovové trubky bez svařování, zejména pokud není možné nebo vhodné použít pájení či mechanické spoje.
- Nano lepidlo H1000 odolává vysokým teplotám do 760 °C
- Povrch trubek je třeba odmaštit pomocí S1960 před aplikací
- Vytvrzování probíhá 1 hodinu při 70 °C
- Lepení kovových trubek tímto způsobem patří k praktickým metodám spojení bez svařování
Tyto metody doplňují tradiční mechanické spoje trubek, jako jsou svěrné spojky na vodu nebo nýtování, a rozšiřují možnosti efektivního spojení kovových trubek bez svařovací techniky.
Bezpečnostní opatření a údržba při bezsvařovacích spojích
Při spojování kovových trubek bez svařování, například pomocí GEBO kompresních spojek, svěrných spojek na vodu nebo nýtování, je nezbytné dodržovat přesná bezpečnostní pravidla. Použití ochranných brýlí chrání oči před kovovými třískami vznikajícími při vrtání otvorů do trubek nebo při nýtování. Vrtací přípravky a svěrky zajišťují přesnost vrtání a minimalizují riziko poškození materiálu, což je klíčové zejména u jeklů a tenkostěnných trubek. Montážní nářadí musí být pravidelně kontrolováno a udržováno v bezvadném stavu, aby se předešlo úrazům způsobeným například prasklými nebo otupenými nástroji.
Po vrtání otvorů do kovových trubek je nutné ihned ošetřit otvory antikorozním sprejem nebo speciální barvou na kov, protože odkrytý materiál je náchylný k rychlé korozi, která může snížit pevnost spoje a zkrátit životnost celé instalace. U mechanických spojů, jako je nýtování nebo šroubové spoje, je vhodné pravidelně kontrolovat dotažení šroubů a stav těsnění, zejména v prostředí s vyšší vlhkostí nebo při použití na topných či vodovodních potrubích.
Při montáži spojek je zásadní dodržet materiálovou kompatibilitu – například ocelové spojky používejte pouze na ocelové trubky, aby se zabránilo galvanické korozi. Pro topná potrubí s teplotou do 80 °C a tlakem do 1 MPa jsou vhodné kompresní spojky typu GEBO, které mají životnost 10 až 50 let. Při použití těchto spojek je potřeba zajistit správné dotažení matic a kontrolu těsnění, aby nedocházelo ke kondenzaci vody a následné korozi.
- Používejte ochranné brýle při vrtání otvorů a nýtování kvůli ochraně očí před kovovými třískami
- Používejte vrtací přípravky a svěrky pro přesné a bezpečné vrtání do kovových trubek
- Pravidelně kontrolujte a udržujte montážní nářadí, aby nedošlo k úrazu nebo poškození spoje
- Ihned po vrtání ošetřete otvory antikorozním sprejem nebo barvou na kov, aby se zabránilo vzniku koroze
- Dodržujte materiálovou kompatibilitu spojek a trubek, aby se minimalizovalo riziko galvanické koroze
- Kontrolujte dotažení šroubů a stav těsnění u mechanických spojů zejména v náročných provozních podmínkách
Častá chyba: Nedostatečné ošetření vrtaných otvorů proti korozi vede k rychlému vzniku rzi, která oslabuje mechanický spoj a může způsobit netěsnost nebo selhání spoje již během několika měsíců.
Pro koho se to hodí: Bezsvařovací spoje jsou ideální pro instalace s omezeným přístupem a tam, kde není možné použít svařovací techniku, například při opravách nebo v domácích podmínkách. Naopak pro velmi zatížené nebo tlakové potrubí s extrémními teplotami nad 120 °C se doporučuje zvolit svařované spoje kvůli vyšší bezpečnosti a trvanlivosti.
Jak demontovat a znovu použít mechanické spoje
Mechanické spoje trubek bez svařování umožňují různé možnosti demontáže v závislosti na typu spoje. Šroubové spoje lze rozebrat a znovu použít, zatímco nýtové spoje patří mezi trvalá spojení a jejich demontáž je komplikovanější.
Demontáž šroubových spojů
Šroubový spoj umožňuje bezpečné uvolnění pro opětovné použití. Postupujte takto:
- Uvolnění šroubů – pomocí vhodného nástroje povolte matice a šrouby postupně.
- Oddělení spojovaných trubek – po uvolnění pečlivě oddělte části spoje.
- Kontrola dílů – zkontrolujte stav těsnění a závitů před opětovnou montáží.
Omezení demontáže nýtových spojů
Nýtový spoj představuje trvalý spoj, který není určen k opakované demontáži. Odstranění nýtů vyžaduje vrtání nebo broušení, což může poškodit trubky a spoj. Proto je nýtování vhodné tam, kde není potřeba údržba nebo opakovaná montáž.
Tipy pro práci s tenkostěnnými kovovými trubkami bez svařování
Tenkostěnné trubky kladou na spojování vyšší nároky, protože jejich tenká stěna je náchylná k deformacím při mechanickém namáhání nebo tepelné úpravě. Proto při spojení kovových trubek bez svařování doporučuji volit jemné lepení nebo svěrné spojky, například svěrnou spojku na vodu, která zajistí pevné a zároveň šetrné uchycení bez poškození materiálu. Mezi praktické způsoby spojení kovových trubek bez svařování patří i mechanické spoje trubek s využitím GEBO spojek či nýtování, které minimalizují riziko deformace oproti pájení kovových trubek.
- Používejte svěrné spojky vhodné pro tenkostěnné trubky, které rovnoměrně rozloží tlak
- Jemné lepení kovových trubek volte s ohledem na kompatibilitu materiálů a jejich tepelnou odolnost
- Vyhněte se přírubovým spojům, pokud hrozí nadměrné mechanické zatížení tenkostěnných částí
Tip: Pro efektivní spojení trubek bez použití svařování platí, že volba správné svěrné spojky a precizní aplikace lepidla výrazně prodlouží životnost spoje.
Časté dotazy
Jaký je nejlepší způsob spojení kovových trubek bez svařování pro domácí dílnu?
Mechanické spoje jako nýtování a šroubové spoje jsou nejvhodnější pro domácí použití díky jednoduchosti a dostupnosti nářadí.
Jak dlouho trvá vytvrzení lepidla H1000 při spojování kovových trubek?
Lepidlo H1000 se vytvrzuje přibližně 1 hodinu při teplotě 70 °C.
Je možné spojit ocelovou a měděnou trubku bez svařování?
Ano, pájení a speciální spojky umožňují spojení různých kovů bez svařování.
Jaká je maximální teplota pro použití GEBO spojek?
GEBO kompresní spojky jsou vhodné pro teploty do 80 °C při tlaku 1 MPa, krátkodobě do 120 °C.
Lze nýtové spoje demontovat a znovu použít?
Nýtové spoje jsou většinou trvalé a nelze je bez zničení demontovat.
Jaký je tlakový limit přírubových spojů?
Přírubové spoje odolávají tlakům až do 4 MPa.
Jak zabránit korozi při vrtání otvorů do kovových trubek?
Po vrtání ošetřete otvory antikorozním sprejem nebo barvou na kov.
Jak vybrat správný nýt podle materiálu trubek?
Vyberte nýt vhodný pro materiál trubky a zatížení, slepé nýty jsou vhodné pro omezený přístup.
Jak postupovat při montáži šroubových spojů?
Použijte pevnostní šrouby třídy minimálně 8.8 a správně je dotažte pro rovnoměrné rozložení zatížení.
Jaká je životnost spojek GEBO?
Životnost GEBO spojek je 10 až 50 let při správné montáži a používání.
Jak správně použít svěrnou spojku na spojení kovových trubek?
Při použití svěrné spojky je důležité zajistit, aby trubky měly přesný průměr a spojka byla dotažena s momentem 20 Nm pro pevné a těsné spojení.
Jaké jsou bezpečnostní kroky při montáži šroubových spojů na kovové trubky?
Při montáži šroubových spojů se doporučuje použít momentový klíč s nastavením 30 Nm a vždy zkontrolovat těsnost spoje po instalaci, aby se předešlo úniku nebo poškození.
