Správná diagnostika vrtačky je základem úspěšné opravy a prodloužení její životnosti. Porozumění schématu vrtačky pomáhá rychle identifikovat poruchy, jako je opotřebení kartáčů, a usnadňuje jejich výměnu. Díky praktickým radám zvládnete servis nástroje i bez odborné pomoci.
🔑 Hlavní body
- Elektrická vrtačka přenáší kroutící moment přes převodovku na sklíčidlo s MK trnem.
- Kartáče je třeba vyměnit při opotřebení o 40 % a více, aby byla zajištěna funkčnost motoru.
- Při kontrole kabelu se ohýbá po celé délce pro odhalení přerušení izolace.
- Mazivo v převodovce výrazně snižuje zatížení motoru a prodlužuje životnost vrtačky.
- Sada Black-Decker A7231-XJ obsahuje 76 dílů včetně titanových vrtáků a šroubovacích bitů pro domácí kutily.
Základní konstrukce a vybavení vrtačky pro kutily
Základní konstrukce vrtačky tvoří elektromotor s výkonem obvykle mezi 400 až 800 W, který přenáší kroutící moment přes převodovku na sklíčidlo. Převodovka upravuje otáčky i točivý moment podle zvoleného režimu, což umožňuje vrtání do různých materiálů. Sklíčidlo je upnuto na MK trnu (Morseova kuželová stopka) s přesným upínacím průměrem, což zajišťuje pevné a bezpečné uchycení vrtáku. Celý systém pohání klínový řemen s označením výrobce a rozměry, například 10×8 mm, který je nutné při výměně přesně dodržet, aby nedošlo k prokluzu nebo poškození převodovky. Kryt vrtačky je často vyroben z hliníku o tloušťce 2-3 mm, který poskytuje pevnou ochranu vnitřních částí, avšak je citlivý na agresivní odstraňovače nátěrů, které mohou narušit jeho povrchovou úpravu a snížit odolnost proti korozi.
Funkce elektromotoru a převodovky
Elektromotor přeměňuje elektrickou energii na mechanický výkon, který přes převodovku přenáší kroutící moment na sklíčidlo. Převodovka umožňuje nastavení dvou až tří rychlostních stupňů, typicky v rozsahu 0-1200 ot./min, a upravuje točivý moment od 10 do 30 Nm podle potřeby vrtání. Pravidelná údržba převodovky zahrnuje výměnu maziva (například litíového maziva s viskozitou NLGI 2) každých 12 měsíců nebo po 100 hodinách provozu, což prodlužuje životnost motoru i převodového ústrojí.

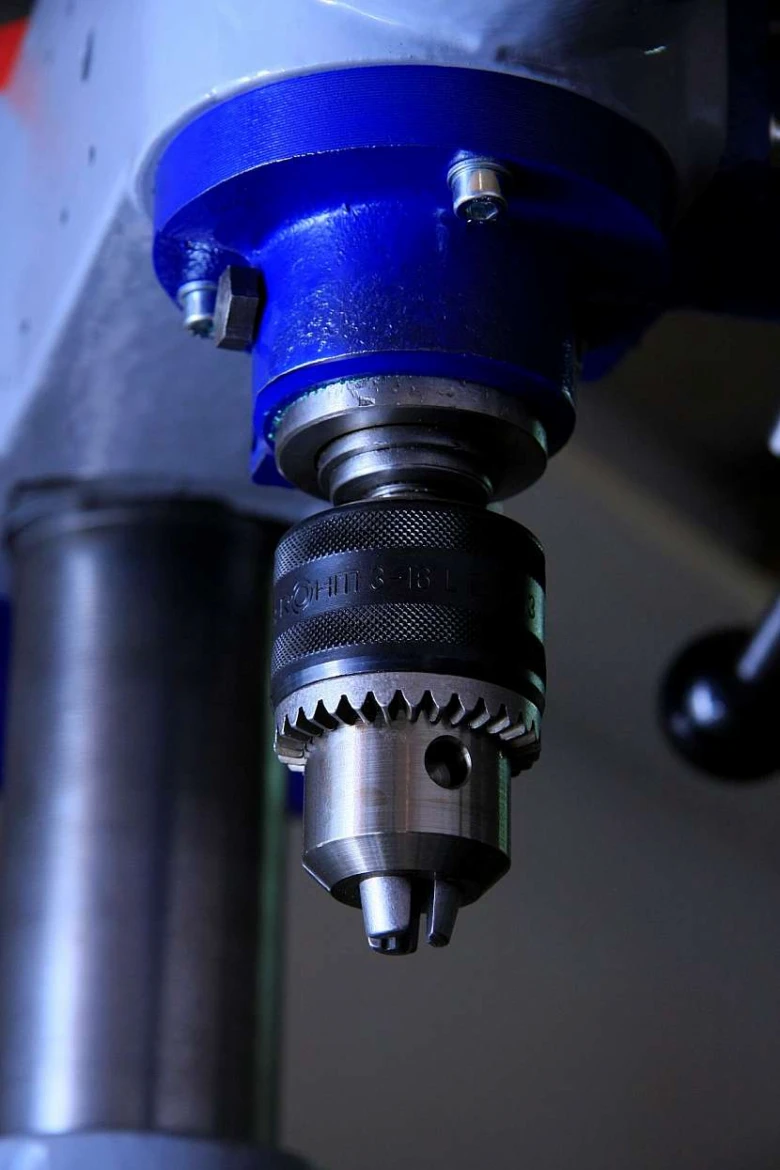

Sklíčidlo a jeho uchycení pomocí MK trnu
Sklíčidlo je pevně uchyceno na MK trnu, který má standardizované kuželové rozměry podle normy ISO 296. MK trn umožňuje přesný přenos otáček bez vůle, což je zásadní pro bezpečnost i kvalitu vrtání. Při demontáži sklíčidla je vhodné použít speciální klín nebo lehké poklepání malým kladívkem, přičemž je nutné dbát na opatrnost, aby nedošlo k poškození kuželového povrchu. Kontrola stavu MK trnu a sklíčidla při rozebírání vrtačky pomáhá předejít vibracím a předčasnému opotřebení.

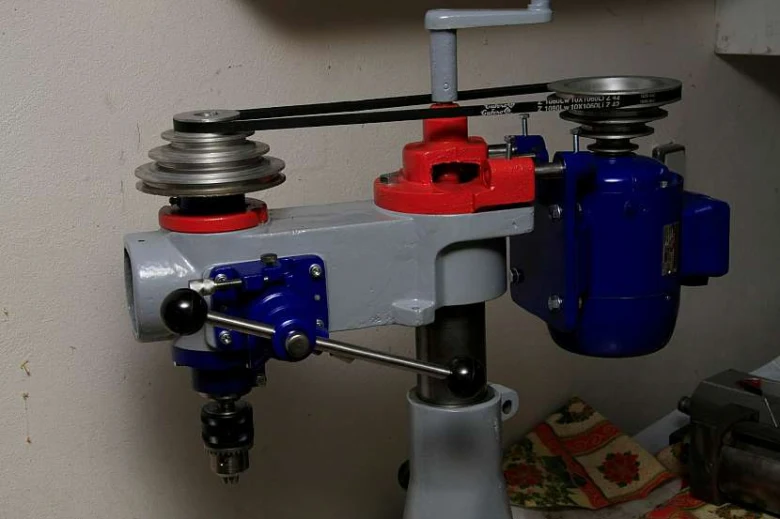

Klínový řemen a ochrana hliníkového krytu
Klínový řemen pohání vřeteno a jeho rozměry a označení (například 10×8 mm, označený kódem výrobce) musí být přesně dodrženy při výměně, aby byla zachována správná funkce převodovky a zabránilo se prokluzu. Při výměně řemene je nutné zkontrolovat napnutí, které by mělo být v rozsahu 5-10 mm prohnutí při mírném přítlaku. Hliníkový kryt má tloušťku 2-3 mm a chrání motor i převodovku před mechanickým poškozením a prachem. Při údržbě se vyhněte agresivním odstraňovačům nátěrů, které mohou způsobit korozi a snížit pevnost krytu. Doporučuji používat jemné čisticí prostředky na bázi alkoholu nebo speciální přípravky pro hliník.
Tip: Častou chybou je použití nevhodného klínového řemene s nesprávným rozměrem nebo kódem, což vede k rychlému opotřebení převodovky a snížení výkonu vrtačky. Proto vždy ověřte přesné označení řemene podle výrobního štítku nebo návodu.
Pro koho se základní konstrukce hodí: Tento typ vrtačky s MK trnem a klínovým řemenem je ideální pro domácí kutily a hobby použití, kteří potřebují spolehlivý nástroj pro vrtání do dřeva, kovu i plastů. Naopak pro profesionály s vysokými nároky na výkon a trvanlivost jsou vhodnější vrtačky s bezuhlíkovým motorem a rychloupínacím sklíčidlem bez MK trnu.
Diagnostika a nejčastější poruchy vrtačky
Diagnostika poruch vrtačky je základem úspěšné opravy a správné údržby. Tento návod na opravu vrtačky a schéma jejího vnitřního vybavení pomohou identifikovat nejčastější závady a rozhodnout, kdy je třeba vyměnit náhradní díly vrtačky.
Opotřebení kartáčů a ložisek
Kartáče je nutné vyměnit, pokud jsou opotřebované o 40 % a více, protože snižují výkon motoru a mohou způsobit jeho přehřívání. Ložiska zase při selhání vyvolávají hlučnost a mechanické problémy, které ztěžují provoz vrtačky. Pravidelná diagnostika vrtačky proto zahrnuje kontrolu těchto dílů, aby byla zajištěna dlouhodobá funkčnost.
Poruchy spínače a elektrické části
Oxidace kontaktů spínače a porucha tlačítka regulace otáček jsou častými příčinami výpadků vrtačky. Elektrický systém může zabránit startu motoru, pokud dojde k přerušení obvodu nebo poškození kabeláže. Při opravě vrtačky je proto nezbytné pečlivě zkontrolovat spínač a spojení, přičemž pomůže také schéma vrtačky a oprava podle něj.
Tip: Při diagnostice věnujte pozornost i sklíčidlu, jeho porucha nebo zaseknutí může ovlivnit funkci nástroje a vyžaduje speciální postup, jak opravit porouchané sklíčidlo ve vrtačce bez poškození.
- Výměna kartáčů při opotřebení nad 40 %
- Kontrola ložisek při zvýšené hlučnosti
- Čištění a kontrola spínače i elektrického systému
- Kontrola funkčnosti sklíčidla před uvedením do provozu
Nástroje a pomůcky pro domácí opravu vrtačky
Pro domácí opravu vrtačky je nezbytné mít přesné a specializované nástroje, které umožní efektivní diagnostiku i výměnu opotřebovaných součástek podle schématu vnitřního vybavení. Multimetr s měřicím rozsahem do 600 V a funkcí měření odporu a kontinuity je základní přístroj pro kontrolu elektrických obvodů, například stavu vinutí motoru, tlačítek či kabeláže. Při diagnostice je možné odhalit zkrat, přerušený vodič nebo oxidaci kontaktů, což jsou časté příčiny nefunkčnosti.
K odstranění oxidace a usazenin na kontaktech vypínače a kartáčových držáků slouží šmirgl o zrnitosti 400-600, který zajistí obnovu elektrického kontaktu bez poškození kovových ploch. Pro rozebrání krytu a vnitřních částí vrtačky je nutná sada šroubováků s plochými i křížovými hlavami v rozmezí velikostí 2-6 mm, případně imbusové klíče podle typu šroubů. Použití správného nástroje minimalizuje riziko poškození závitů a krytu.
K údržbě převodovky je doporučeno kvalitní mazivo na bázi lithia nebo speciální plastické mazivo pro elektrické nářadí, které snižuje tření a opotřebení ozubených kol. Náhradní díly je vhodné vybírat podle přesného schématu vrtačky, aby odpovídaly originálním parametrům – například kartáče s délkou uhlíku nad 15 mm a odpovídajícím průměrem, ložiska s přesným vnitřním a vnějším průměrem a správným typem těsnění.
- Multimetr s funkcí měření napětí, odporu a kontinuity
- Šroubováky ploché a křížové, velikosti 2-6 mm, případně imbusové klíče
- Šmirgl zrnitosti 400-600 pro čištění kontaktů
- Plastické mazivo na převodovku (lithium nebo speciální typ)
- Náhradní díly dle schématu: kartáče (min. délka 15 mm), ložiska, tlačítka spouště
Jaké nástroje jsou potřeba k opravě vrtačky pro kutily
Díky těmto nástrojům a pomůckám zvládne každý kutil přesnou diagnostiku i výměnu dílů podle schématu vnitřního vybavení vrtačky. Správná údržba a použití originálních náhradních dílů výrazně prodlužují životnost zařízení a zajišťují bezpečný a spolehlivý provoz.
Tip: Častou chybou je použití nevhodného šroubováku, který způsobí zašroubování šroubů mimo závit nebo poškození hlavy šroubu. Proto vždy vybírejte nástroj přesně podle typu a velikosti šroubu.
Odborná rada: Tento základní nástrojový set se hodí pro většinu běžných vrtaček, avšak pro opravy specializovaných modelů s elektronikou nebo příklepovým mechanismem může být nutné doplnit vybavení o specifické klíče či měřicí přístroje.
Postup opravy vrtačky krok za krokem
Postup opravy vrtačky krok za krokem vás provede základními úkony od rozebrání až po opětovnou montáž. Tento návod zahrnuje kontrolu mechanických i elektrických částí podle detailního schématu vrtačky, které pomáhá identifikovat nejčastější závady a nezbytné náhradní díly vrtačky.
Rozebrání vrtačky a kontrola vnitřních dílů
Nejprve odstraňte kryt vrtačky, abyste získali přístup k jejímu vnitřku. Sklíčidlo sundejte opatrně, například pomocí jemného klínu nebo lehkého poklepání kladívkem, abyste zabránili jeho poškození. Zkontrolujte stav převodovky a ložisek, která mohou být zdrojem mechanických problémů. Poškozená ložiska obvykle vydávají zvuky nebo způsobují zvýšené tření.
Diagnostika elektrických částí a výměna kartáčů
Pomocí multimetru proveďte diagnostiku kabelů a spínače, abyste zjistili případné přerušení nebo zkrat. Kartáče v motoru vyměňte, pokud jsou opotřebované nad 40 % své původní délky. Při údržbě očistěte oxidované kontakty jemným šmirglem, který zlepší elektrický kontakt a tím i výkon vrtačky.
Výměna ložisek a maziva v převodovce
V případě závady ložisek je nezbytné je vyměnit za nové, protože opotřebená ložiska snižují efektivitu a mohou poškodit převodovku. Do převodovky aplikujte vhodné mazivo, které snižuje zatížení motoru a prodlužuje životnost celého mechanismu. Správná údržba maziva je klíčová pro bezproblémový chod vrtačky.
- Odstraňte kryt vrtačky – zajistěte přístup k vnitřním částem
- Sundejte sklíčidlo – použijte klín nebo lehké poklepání kladívkem
- Zkontrolujte převodovku a ložiska – hledejte opotřebení a poškození
- Diagnostikujte kabely a spínač multimetrem – ověřte elektrickou kontinuitu
- Vyměňte kartáče při opotřebení nad 40 % – zajistěte správnou funkci motoru
- Očistěte oxidované kontakty šmirglem – obnovte elektrické spoje
- Vyměňte poškozená ložiska – předcházejte dalším mechanickým závadám
- Naneste mazivo do převodovky – snižte zatížení motoru a prodlužte životnost
Tip: Při opravě vrtačky pro kutily je nebezpečné použít nadměrnou sílu na sklíčidlo, protože hrozí jeho poškození. Pro koho se oprava hodí, jsou domácí kutilové s alespoň základními znalostmi elektrických nástrojů; začátečníci by měli raději využít servisní služby.
Schéma elektrického zapojení vrtačky a barevné značení vodičů
Elektrické schéma vrtačky představuje klíčový nástroj pro přesnou diagnostiku a efektivní opravu. Detailní znalost zapojení elektromotoru, spínače a kondenzátoru spolu s přesným barevným značením vodičů výrazně zjednodušuje údržbu, výměnu kartáčů a dalších náhradních dílů.
Funkce spínače a jeho zapojení
Spínač reguluje přívod elektrického proudu do motoru vrtačky a zajišťuje bezpečné spuštění i zastavení zařízení. Správné zapojení spínače je nezbytné pro funkčnost a ochranu motoru před přetížením. Při opravě doporučuji zkontrolit kontinuitu kontaktů multimetrem a odstranit oxidaci kontaktů jemným broušením smirkovým papírem. Častá chyba je zanedbání kontroly spínače, což může vést k nefunkčnosti nebo přehřívání motoru.
Barevné značení vodičů ve vrtačce
Standardní barevné značení vodičů ve vrtačce odpovídá normě ČSN EN 60446: fáze je označena hnědou nebo černou barvou, nulový vodič modrou a ochranný vodič zelenožlutou. Toto rozlišení umožňuje rychlou a bezpečnou orientaci při diagnostice a opravě elektrického obvodu. Při výměně kartáčů nebo opravě kabeláže je nezbytné dodržet toto značení, aby nedošlo ke zkratu nebo opačnému zapojení, které může poškodit motor nebo způsobit úraz elektrickým proudem. Doporučuji mít k dispozici aktuální schéma zapojení konkrétního modelu vrtačky pro přesnou identifikaci vodičů a spojů.
Údržba a maziva pro prodloužení životnosti vrtačky
Údržba a správné mazání jsou klíčové pro prodloužení životnosti vrtačky a snížení opotřebení jejích dílů. V této sekci najdete doporučení pro maziva a jejich aplikaci v převodovce a ložiskách, což patří k základním úkonům při opravě vrtačky pro kutily.
Výběr správného maziva
Pro mazání převodovky se doporučuje litinový olej nebo speciální plastická maziva, která zajišťují hladký chod a snižují tření. Ložiska vyžadují tuky s dobrou přilnavostí a odolností vůči vysokým teplotám, aby byly chráněné před opotřebením a korozi.
Aplikace maziva a údržba
Mazivo naneste v tenké vrstvě rovnoměrně na ložiska a převodovku podle schématu vrtačky. Pravidelná údržba vrtačky zahrnuje čištění od prachu, kontrolu stavu maziva a jeho doplňování, což výrazně zvyšuje životnost náhradních dílů vrtačky a pomáhá při diagnostice vrtačky před složitější opravou.
- Čistěte vrtačku po každém použití
- Kontrolujte stav maziva minimálně jednou za 6 měsíců
- Používejte maziva doporučená výrobcem
Tip: Častou chybou je nadměrné množství maziva, které může poškodit elektrické části vrtačky.
Bezpečnostní zásady při opravě vrtaček
Při opravě vrtačky je bezpečnost zásadní, zejména při práci s elektrickými částmi. Dodržování správných postupů a použití ochranných pomůcek výrazně snižuje riziko úrazu.
Rizika práce s elektrickými částmi
Elektrický proud představuje vážné nebezpečí, proto je nezbytné při diagnostice vrtačky a výměně kartáčů vždy přístroj odpojit od sítě. Nesprávné zacházení s vodiči bez dostatečné izolace může vést k úrazu i poškození náhradních dílů vrtačky. Bezpečnost opravce musí být prioritou při každé údržbě vrtačky.
Použití ochranných pomůcek
Používejte ochranné rukavice a brýle, které chrání proti úrazům i znečištění během opravy vrtačky. Tyto pomůcky jsou nezbytné při práci se schématem vrtačky a při montáži či demontáži vnitřního vybavení. Ochranné pomůcky pomáhají předcházet nepříjemným nehodám, které by mohly opravu zkomplikovat.
Časté dotazy k opravě vrtačky pro kutily (FAQ)
Otázka: Jak vyměnit vrták ve vrtačce?
Vyjměte sklíčidlo pomocí klínu, uvolněte čelisti a vložte nový vrták odpovídající průměru a typu vaší vrtačky.
Otázka: Jaké sklíčidlo je nejlepší pro vrtačku pro kutily?
Bezklíčové sklíčidlo s Morse kuželem (MK) nabízí snadnou manipulaci a spolehlivé upnutí, což je ideální pro domácí použití.
Otázka: Jak vyměnit šroub ve vrtačce?
Použijte správný šroubovák a originální náhradní díl; šroub utahujte s doporučeným momentem, aby nedošlo k prasknutí nebo uvolnění.
Otázka: Jak sundat sklíčidlo z vrtačky bez poškození?
Použijte speciální klín nebo malé kladívko, jemně roztáhněte vačky sklíčidla a opatrně jej vytáhněte z MK trnu.
Otázka: Kdy je potřeba vyměnit kartáče ve vrtačce?
Kartáče vyměňte, pokud je opotřebení jejich uhlíkových konců nad 40 %, aby se zabránilo poškození motoru.
Otázka: Jak opravit porouchané sklíčidlo ve vrtačce?
Zkontrolujte stav čelistí, očistěte je od prachu a v případě opotřebení vyměňte za nové; správně nasaďte zpět na MK trn.
Otázka: Jak odstranit zaseknutý vrták z vrtačky?
Uvolněte čelisti pomocí klíče na sklíčidlo, použijte mazivo pro snazší manipulaci a pomalu vyjměte vrták.
Otázka: Jak opravit nefunkční motor vrtačky?
Proveďte diagnostiku vrtačky pomocí multimetru, zkontrolujte kartáče, ložiska a kabelová připojení; poškozené součásti vyměňte.
Otázka: Jak diagnostikovat přerušený kabel ve vrtačce?
Ohýbejte kabel po celé délce a pomocí multimetru měřte kontinuitu vodičů a izolace, abyste odhalili přerušení.
Otázka: Jak správně používat vrtačku pro kutily?
Používejte vhodné vrtáky, pravidelně provádějte údržbu vrtačky a dodržujte bezpečnostní opatření při práci.
Otázka: Jak prodloužit životnost baterie u aku vrtačky?
Baterii pravidelně nabíjejte, nevybíjejte ji úplně a skladujte v suchém prostředí při teplotě 10-25 °C.
Otázka: Jaké mazivo použít do převodovky vrtačky?
Použijte speciální tuky nebo litinový olej určený pro ložiska a převodovky, nanášejte v tenké rovnoměrné vrstvě.
Otázka: Co dělat při oxidaci kontaktů spínače?
Očistěte oxidované kontakty jemným brusným papírem nebo šmirglem, aby se obnovil správný elektrický kontakt.
Otázka: Jak vyměnit motor ve vrtačce?
Odpojte vrtačku od sítě, rozložte kryty, odpojte kabely motoru a nahraďte jej novým kompatibilním motorem.
Otázka: Jak recyklovat poškozené díly vrtačky?
Oddělte kovové a plastové části a odevzdejte je do sběrných dvorů nebo specializovaných recyklačních center.
Jaké nástroje jsou potřeba k opravě vrtačky pro kutily
K opravě vrtačky budete potřebovat kvalitní sadu šroubováků, klíč na sklíčidlo, multimeter pro diagnostiku, mazivo na převodovku a případně speciální klín k sundání sklíčidla.
Jaké jsou nejčastější chyby při opravě vrtačky a jak se jim vyhnout
Častá chyba spočívá v použití nevhodných náhradních dílů, nedostatečné diagnostice motoru a přetahování šroubů. Doporučuji vždy použít originální náhradní díly a dodržovat doporučené momenty utahování.
