Výroba televizní antény vlastníma rukama nabízí jednoduché a efektivní řešení pro kvalitní příjem signálu bez nutnosti nákupu drahého zařízení. Pomocí jasných schémat zapojení a praktických fotografií zvládnete sestavit anténu na TV i pokojovou anténu z běžných materiálů, například z drátu. Tento postup ocení každý, kdo chce ušetřit a získat spolehlivý příjem digitálního vysílání.
📋 Shrnutí v bodech
- Výroba televizní antény vyžaduje přesné rozměry, například délky vibrátorů 66-276 cm podle kanálu.
- Plechovková anténa používá dvě 0,5 l plechovky vzdálené 7 cm na 0,5 m dlouhém podkladu.
- Koaxiální kabel RG6 nebo RG58 s impedancí 75 Ω je nezbytný pro připojení antény k televizi.
- Optimální umístění antény je do 30 km od vysílače, ideálně ve výšce na střeše nebo balkoně.
- Ladění antény spočívá v pomalém otáčení o několik stupňů a sledování kvality obrazu na televizoru.
Jednoduchá plechovková televizní anténa: výroba a fotografie
Jednoduchá plechovková televizní anténa představuje efektivní řešení pro domácí výrobu antény s minimálními náklady a dostupnými materiály. Sestavuje se ze dvou hliníkových plechovek o objemu 0,5 litru, které jsou upevněny na dřevěném nebo plastovém podkladu dlouhém 0,5 metru. Vzdálenost mezi plechovkami musí být přesně 7 cm, což odpovídá optimálnímu rozestupu pro příjem signálu na frekvenci přibližně 490 MHz, typické pro DVB-T2. Koaxiální kabel RG-58 se připojuje pájením středového měděného drátu k jedné plechovce, zatímco opletení kabelu se uzemňuje nebo připevňuje k podkladu. Spoje je nutné pečlivě izolovat izolační páskou nebo silikonovým tmelem, aby se zabránilo oxidaci a ztrátě kvality signálu.
Jak vyrobit plechovkovou televizní anténu krok za krokem?
Výroba plechovkové antény začíná přípravou dvou 0,5 l hliníkových plechovek, které slouží jako hlavní přijímací prvky. Plechovky je nutné důkladně očistit a odmastit, aby se zajistil kvalitní elektrický kontakt. Následně je připevněte na podklad z dřeva nebo plastu o délce 0,5 metru. Mezi plechovkami zachovejte přesnou vzdálenost 7 cm, což je kritické pro optimální ladění antény na frekvenci kolem 490 MHz.
- Připravte dvě 0,5 l hliníkové plechovky – odstraňte etikety a odmastěte povrch.
- Připevněte plechovky na pevný podklad ve vzdálenosti 7 cm od sebe.
- Připravte koaxiální kabel RG-58 – odizolujte vnější plášť asi na 2 cm.
- Připojte měděný středový vodič kabelu pájením k jedné plechovce.
- Opletení kabelu připevněte k podkladu nebo uzemněte.
- Izolujte spoje izolační páskou nebo silikonovým tmelem, aby odolaly vlhkosti.
Tip: Přesné dodržení vzdálenosti 7 cm mezi plechovkami je zásadní, protože i odchylka o 1 cm může snížit zisk antény a kvalitu příjmu signálu.
Jak správně připojit koaxiální kabel k plechovkové anténě?
Připojení koaxiálního kabelu RG-58 je klíčové pro stabilní příjem signálu. Nejprve opatrně odizolujte vnější plášť kabelu asi na 2 cm, přičemž zachovejte neporušené opletení a vnitřní izolaci středového měděného vodiče. Středový vodič připojte pomocí pájky k jedné z plechovek, která slouží jako aktivní prvek antény. Opletení kabelu připevněte k dřevěnému nebo plastovému podkladu, který zároveň funguje jako zemnící plocha.
Spoj důkladně izolujte izolační páskou nebo silikonovým tmelem, protože vlhkost může způsobit oxidaci měděného drátu a zhoršení kvality signálu. Použití pájky zvyšuje mechanickou pevnost a elektrickou vodivost spoje.
Jak vyrobit plechovkovou anténu pro DVB-T2?
Plechovková anténa s uvedenými rozměry je vhodná pro příjem digitálního signálu DVB-T2 v UHF pásmu kolem 490 MHz. Dvě 0,5 l plechovky vzdálené 7 cm tvoří efektivní dipól, který zachytí signál a přenáší jej přes koaxiální kabel RG-58 bez výrazných ztrát. Pro dosažení nejlepšího příjmu umístěte anténu co nejvýše, například na balkon nebo střechu, s přímým výhledem na vysílač a bez kovových překážek v blízkosti.
Pokud je signál slabý, lze anténu doplnit o anténní předzesilovač DVB-T2, který zvýší úroveň signálu před vstupem do televizoru. Výroba plechovkové antény vyžaduje základní nářadí, jako je pájka, kleště a izolační páska, což ji činí vhodnou pro diy televizní anténu krok za krokem s nízkými náklady.
Pro koho se plechovková anténa hodí: pro uživatele do 30 km od vysílače s přímým výhledem, kteří potřebují jednoduché a levné řešení příjmu DVB-T2.
Pro koho není vhodná: pro oblasti s komplikovaným terénem nebo vzdáleností nad 30 km, kde je potřeba profesionální anténa se zesilovačem a přesným schématem zapojení televizní antény.
Odborná rada: Při montáži antény dbejte na izolaci spojů a ochranu proti vlhkosti, aby nedocházelo k oxidaci měděného drátu a zhoršení kvality signálu v průběhu času.

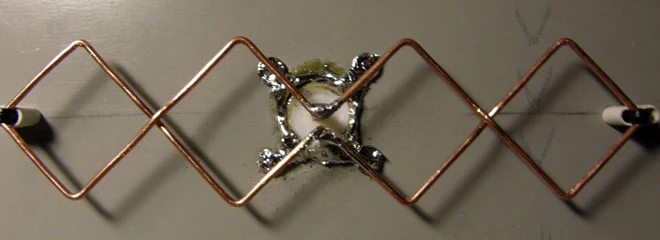

Drátěná televizní anténa: konstrukce a přesné rozměry
Drátěná televizní anténa se skládá ze dvou kosočtverců o stranách 45 cm, které tvoří pevný rám z měděného nebo mosazného drátu o průměru 3-4 mm. Tento materiál zajišťuje dostatečnou pevnost i optimální vodivost, což je klíčové pro kvalitní příjem signálu. Rám antény se montuje na překližku o rozměrech 15×15 cm, která slouží jako stabilní podklad a usnadňuje instalaci i manipulaci.
Pro výrobu pokojové televizní antény z drátu je nezbytné přesné dodržení rozměrů kosočtverců, protože ty ovlivňují ladění na konkrétní frekvence DVB-T2. Uprostřed rámu se instaluje zesilovač signálu, který výrazně zlepšuje kvalitu příjmu, zejména v oblastech se slabším signálem. Zapojení zesilovače vyžaduje kvalitní pájení, aby byla zajištěna spolehlivost a minimální ztráty na přechodech.
Pro orientaci doporučuji využít dostupná schémata zapojení TV antény, která zobrazují přesné umístění drátů i zesilovače. Výroba televizní antény doma krok za krokem zahrnuje nejen sestavení rámu, ale také správné připojení koaxiálního kabelu RG6, který vede signál do televizoru. Při pájení dbejte na čistotu spojů a vyvarujte se přehřívání drátu, což může poškodit povrchovou úpravu a snížit vodivost.
- Použijte měděný nebo mosazný drát 3-4 mm pro pevnost a vodivost
- Sestavte dva kosočtverce o stranách 45 cm a spojte je do rámu
- Připevněte rám na překližku 15×15 cm jako pevný podklad
- Uprostřed rámu namontujte zesilovač signálu s kvalitním pájením
- Připojte koaxiální kabel RG6 podle schématu zapojení TV antény
Tip: Častou chybou je nepřesné vyrobení kosočtverců, což vede k horšímu ladění na DVB-T2. Tento typ antény se hodí spíše pro stabilní domácí prostředí s možností pevné montáže; pro mobilní použití nebo komplikované prostory doporučuji zvolit jiné typy antén.
Podrobné návody s fotografiemi a schématy najdete například v odborných zdrojích, jako je článek na Wikipedii o televizních anténách (https://cs.wikipedia.org/wiki/Televizn%C3%AD_ant%C3%A9na), který poskytuje technické základy i varianty zapojení. Takový přístup usnadňuje výrobu televizní antény vlastníma rukama s návodem a fotografiemi, které jsou k dispozici online.
Více informací k tématu najdete v oficiálním zdroji: Wikipedie.
Smyčková a diamantová anténa: výroba a výpočty rozměrů
Pro výrobu domácí televizní antény pro digitální vysílání DVB-T2 je klíčové správné dimenzování a konstrukce. V této části se zaměříme na výpočet délky smyčkové antény pro konkrétní frekvenci a popis konstrukce diamantové antény s kapacitními vložkami z kovové fólie. Oba typy patří mezi osvědčené modely, které lze vyrobit doma z běžných materiálů.
Výpočet délky smyčky podle frekvence
Délka smyčky smyčkové antény závisí přímo na přijímané frekvenci a vypočítá se podle jednoduchého vzorce: délka smyčky (v centimetrech) = 300 / frekvence (v MHz). Pro digitální televizi DVB-T2 v pásmu kolem 490 MHz tedy vychází délka smyčky přibližně na 61 cm. Tento rozměr odpovídá jednomu vlnovému obvodu, který zajišťuje optimální příjem signálu.
Použití správné délky smyčky výrazně ovlivňuje kvalitu příjmu, a proto je důležité přesné měření a řezání drátu. Tento princip patří k základům výroby televizní antény doma a je součástí schématu zapojení TV antény pro začátečníky.
Popis konstrukce diamantové antény
Diamantová anténa se vyrábí z mosazného drátu, který je vhodný pro svou pevnost a dobrou elektrickou vodivost. Její konstrukce zahrnuje kapacitní vložky vyrobené z kovové fólie, které se připevňují na protilehlé strany antény. Tyto vložky zvyšují kapacitu a tím i šířku pásma antény, což umožňuje stabilnější příjem signálu v pásmu DVB-T2.
Materiály a montáž:
- Mosazný drát se ohýbá do tvaru diamantu s rozměry podle požadované frekvence
- Konce drátu se zplošťují a svařují, čímž vzniká pevná a vodivá konstrukce
- Kapacitní vložky se připevňují pomocí lepidla nebo pájení na klíčová místa
- Anténa se fixuje na držák a připojuje ke koaxiálnímu kabelu RG6
Tento typ antény je vhodný pro ty, kteří chtějí výrobu televizní antény doma zvládnout s přesným schématem zapojení TV antény a zároveň hledají stabilní řešení bez nutnosti zesilovače. Výroba pokojové antény z drátu s obrázky pomůže i méně zkušeným kutily zvládnout montáž krok za krokem.

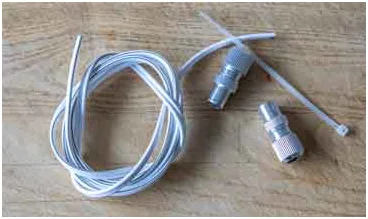

Připojení koaxiálního kabelu a montáž konektorů
Připojení koaxiálního kabelu a montáž konektorů představují klíčový moment při výrobě televizní antény vlastníma rukama. Správné zpracování koaxiálního kabelu zajistí kvalitní přenos signálu mezi anténou a televizorem. Standardně se používá koaxiální kabel RG6 nebo RG58 s impedancí 75 Ω, který má uvnitř střední vodič a vnější stínění. Střední vodič se připojuje přímo k anténním prvkům, zatímco stínění zajišťuje ochranu proti rušení a rušícím vlivům.
Jak vyrobit televizní anténu vlastníma rukama s návodem a fotografiemi
- Odizolování kabelu – odstraníte asi 1,5 cm vnější izolace, aby bylo vidět stínění, a pod ním odizolujete střední vodič délky přibližně 0,7 cm.
- Příprava stínění – opatrně stáhnete opletení stínění zpět, aby se nedotýkalo středního vodiče, což by mohlo způsobit zkrat.
- Připojení středního vodiče – střední vodič pevně připevníte k anténnímu prvku podle schématu zapojení TV antény, například připájením nebo přichycením šroubem.
- Montáž F-konektoru – nasadíte F-konektor na kabel tak, aby střední vodič vyčníval z konektoru, a zajistíte jej utažením podle typu konektoru (krimpovací nebo šroubovací).
- Izolace spojů – spoje pečlivě překryjete izolační páskou nebo použijete speciální smršťovací bužírku, která ochrání kabel před vlhkostí a mechanickým poškozením.
Při výrobě antény z drátu je třeba dbát na přesné schéma zapojení TV antény, aby střední vodič správně vedl signál. Také u antén DVB-T2 nebo TV antén se zesilovačem je kvalitní připojení kabelu zásadní pro zajištění stabilního příjmu. Na co si dát pozor: častou chybou je příliš krátké odizolování kabelu, které vede k nestabilnímu kontaktu a ztrátě signálu.
Tip: Pro správný příjem signálu je důležité nejen jak vyrobit anténu na televizi z drátu, ale i jak správně nasměrovat televizní anténu pro nejlepší příjem signálu podle dostupného vysílače.
Umístění a ladění televizní antény pro nejlepší příjem
Umístění a ladění televizní antény patří mezi klíčové kroky pro dosažení kvalitního příjmu signálu. Správná volba pozice a pečlivé ladění antény výrazně ovlivní obraz i zvuk, a to i při vlastní výrobě antény z běžných materiálů.
Optimální vzdálenost a umístění antény
Anténu je vhodné umístit do maximální vzdálenosti 30 km od vysílače, což zajišťuje dostatečnou sílu signálu. Nejčastější a nejefektivnější instalací je umístění na střechu nebo balkon, kde anténa není zastiňována kovovými nebo betonovými překážkami. Tyto prvky totiž ruší signál a snižují kvalitu příjmu. Pokud vyrábíte pokojovou anténu z drátu, umístěte ji co nejvýše a co nejdále od elektronických zařízení, která by mohla způsobovat rušení. Pro výrobu antény DVB-T2 se doporučuje použít schéma zapojení TV antény, které zohledňuje optimální délku a tvar antény pro daný typ signálu.
Techniky ladění antény pro nejlepší příjem
Ladění antény je proces, při kterém pomalu otáčíte anténu o několik stupňů a současně sledujete kvalitu signálu na televizoru. Doporučuji začít s orientací antény směrem k vysílači a postupně ji mírně pootočit vlevo či vpravo. Při ladění si pomáhejte testováním kvality signálu, například podle stability obrazu nebo úrovně signálu v menu televizoru. Pokud používáte TV antény se zesilovačem, ladění může být citlivější, proto kontrolujte, zda zesilovač nezpůsobuje přebuzení signálu. V případě potřeby lze také spojit dvě televizní antény pro silnější signál, což však vyžaduje přesné sladění obou antén a správné zapojení podle schématu zapojení televizní antény pro začátečníky.
- Umístěte anténu co nejvýše a bez překážek
- Pomalu otáčejte anténu během sledování kvality signálu
- Sledujte úroveň signálu v televizoru, ne jen obraz
- Vyvarujte se rušení z elektroniky a kovových objektů
Tip: Častou chybou je umístění antény za kovové konstrukce nebo v blízkosti elektronických zařízení, což výrazně snižuje kvalitu příjmu. Pro výrobu pokojové antény z drátu se proto vždy snažte najít místo s co nejméně rušivými vlivy.
Bezpečnostní a technické zásady při výrobě antény
Bezpečnost při výrobě televizní antény vlastníma rukama vyžaduje přesné dodržování ochranných opatření, zejména při práci s kovovými materiály a elektrickými součástkami. Při řezání měděných, hliníkových nebo mosazných drátů a trubek o průměru 8-24 mm používejte ochranné rukavice s odolností proti pořezání a bezpečnostní brýle s certifikací EN166, aby se zabránilo poranění očí od kovových třísek. Řezání provádějte na stabilním podkladu s pevně upnutým materiálem, abyste předešli sklouznutí nástroje.
Pájení spojů musí probíhat v dobře větraném prostoru, ideálně s odsáváním zplodin. Použijte pájku s regulací teploty nastavenou na 320-350 °C, což je optimální rozsah pro pájení mědi a mosazi bez rizika přehřátí a poškození materiálu. Při práci s cínem obsahujícím olovo dbejte na bezpečnostní pokyny a minimalizujte expozici výparům. Spoje pájejte pevně a rovnoměrně, aby se zabránilo mechanickému uvolnění během montáže.
Izolace elektrických spojů je klíčová pro ochranu proti vlhkosti a korozi, které mohou způsobit zkrat nebo degradaci signálu. Použijte smršťovací bužírky s teplotní odolností minimálně do 125 °C a izolační pásku s UV ochranou a voděodolností, například typ 3M Temflex 1700. U venkovních antén je nutné spoje utěsnit silikonovým tmelem nebo speciálními izolačními hmotami, aby se zabránilo pronikání vody.
Pevné uchycení všech součástek je nezbytné pro stabilitu antény a dlouhodobý provoz. Použijte montážní držáky z PVC nebo nerezové oceli, které odolávají povětrnostním vlivům. Kabely RG6 s impedancí 75 Ω připevněte ke konstrukci pomocí stahovacích pásků, aby se zabránilo mechanickému poškození a ztrátám signálu. Ujistěte se, že délka kabelu přesahuje vzdálenost od antény k televizoru o minimálně 1,5 m plus 0,5 m rezervy pro smyčku, což pomáhá eliminovat rušení.
Při zapojení podle schématu TV antény zkontrolujte správné uzemnění, které snižuje riziko statického výboje a zlepšuje kvalitu příjmu. Uzemnění provádějte vodičem o průřezu minimálně 4 mm² připojeným k zemnící tyči nebo kovové konstrukci budovy. Pevné a správné uzemnění je zvláště důležité u venkovních antén a antén se zesilovačem.
- Používejte rukavice s odolností proti pořezání a bezpečnostní brýle EN166 při řezání kovu
- Pájejte při teplotě 320-350 °C v dobře větraném prostoru s odsáváním
- Izolujte spoje smršťovacími bužírkami s odolností do 125 °C a UV odolnou izolační páskou
- Utěsněte venkovní spoje silikonovým tmelem proti vlhkosti
- Připevněte kabel RG6 pevně stahovacími pásky s rezervou délky 2 m
- Zajistěte správné uzemnění vodičem min. 4 mm² podle schématu zapojení
Tip: Při výrobě pokojové i venkovní DVB-T2 antény platí, že nedostatečná izolace spojů a špatné uzemnění jsou častou příčinou zhoršeného příjmu a zkrácení životnosti antény. Dodržujte proto uvedené bezpečnostní a technické zásady pro spolehlivý a dlouhodobý provoz.
Výroba aktivní antény se zesilovačem a napájení
Aktivní anténa obsahuje zesilovač signálu, který výrazně zlepšuje příjem DVB-T2 vysílání, zejména v oblastech s horším signálem. Výroba televizní antény doma s napájeným zesilovačem vyžaduje správné zapojení napájení, aby byl signál stabilní a bez rušení. Zesilovač vyžaduje stejnosměrné napájení obvykle v rozmezí 5 až 12 V, které se nejčastěji přivádí přes koaxiální kabel pomocí tzv. napájecího napětí (bias tee).
Pro správné fungování aktivní antény doporučuji dbát na kvalitní koaxiální kabel RG6, který minimalizuje ztráty signálu při přenosu a zároveň umožňuje přenos napájení zesilovače. Použití rozbočovače signálu umožňuje připojit více televizorů k jedné anténě, avšak každý rozbočovač snižuje celkovou sílu signálu o 3 až 6 dB, proto je vhodné používat aktivní rozbočovače se zesilovačem.
Krok za krokem: výroba televizní antény s návody a obrázky
- Zapojte zesilovač signálu přímo k anténnímu prvku, například drátové konstrukci, která je součástí aktivní antény
- Připojte koaxiální kabel RG6 k výstupu zesilovače a zajistěte přívod napájení přes napájecí zdroj s odpovídajícím napětím
- Pro rozbočení signálu použijte aktivní rozbočovač s vlastním napájením, pokud chcete napájet zesilovač i rozbočovač zároveň
- Ověřte správné zapojení podle schématu zapojení TV antény, aby nedošlo k přetížení nebo poruše zesilovače
Tipy a triky při výrobě domácí TV antény s fotografiemi doporučují také věnovat pozornost umístění antény a směrování, protože zesilovač signálu nemůže nahradit špatné umístění antény. Častou chybou je nedostatečné odrušení napájení, které způsobuje šum v obraze. Výroba pokojové televizní antény z drátu se zesilovačem tak vyžaduje pečlivý výběr komponent a správné schéma zapojení.
Výroba antény DVB-T2 s aktivním zesilovačem představuje efektivní řešení pro lepší příjem signálu i na místech s omezeným přístupem ke kvalitnímu vysílání.
FAQ – Časté dotazy k výrobě televizní antény vlastníma rukama
Otázka: Jak vyrobit televizní anténu doma?
Vyrobte jednoduchou plechovkovou anténu z dvou 0,5 l plechovek vzdálených 7 cm na podkladu dlouhém 0,5 m, připojte koaxiální kabel RG-58 s impedancí 75 Ω a pečlivě izolujte spoje proti vlhkosti.
Otázka: Jak spojit dvě televizní antény pro silnější signál?
Použijte rozbočovač signálu, který umožní propojení více antén a jejich připojení k jednomu televizoru, čímž zlepšíte kvalitu příjmu zejména ve slabších lokalitách.
Otázka: Jak správně nasměrovat televizní anténu?
Anténu umístěte ideálně na střechu do vzdálenosti do 30 km od vysílače a pomalu ji otáčejte o 5-10 stupňů, přičemž sledujte kvalitu obrazu pro nejlepší ladění.
Otázka: Jak funguje televizní anténa?
Anténa zachycuje elektromagnetické vlny v pásmu UHF a převádí je na elektrický signál, který televizor zpracuje pro zobrazení obrazu a zvuku.
Otázka: Jaké materiály jsou nejlepší pro výrobu antény?
Doporučuji měděný, mosazný nebo hliníkový drát o průměru 3-24 mm a kvalitní koaxiální kabel RG6 nebo RG58 s impedancí 75 Ω pro minimální ztráty signálu.
Otázka: Jaká je délka drátů pro anténu na kanál 6?
Délka vibrátoru by měla být přibližně 81-85 cm, což odpovídá vlnové délce kanálu 6 v pásmu VHF.
Otázka: Jak připojit koaxiální kabel k anténě?
Odizolujte střední vodič a opletení, připojte střední vodič k anténním prvkům, opletení spojte měděným drátem a spoje pečlivě chraňte izolační páskou.
Otázka: Jak vyrobit smyčkovou anténu?
Vypočítejte délku smyčky podle vzorce 300/frekvence (MHz), například pro 490 MHz je délka smyčky asi 61 cm, použijte měděný drát nebo trubku o průměru 12-18 mm.
Otázka: Jaké jsou bezpečnostní zásady při výrobě antény?
Používejte ochranné brýle a rukavice, pracujte v dobře větraném prostoru a izolujte spoje proti vlhkosti, aby nedošlo k úrazu elektrickým proudem nebo zkratu.
Otázka: Jak vyrobit aktivní anténu se zesilovačem?
Zapojte předzesilovač mezi anténu a koaxiální kabel, zajistěte napájení zesilovače a případně použijte rozbočovač pro připojení více televizorů.
Otázka: Jak dlouhý by měl být koaxiální kabel od antény k televizi?
Doporučovaná délka je o 1,5 m delší než skutečná vzdálenost a přidejte cca 0,5 m na smyčku pro eliminaci rušení.
Otázka: Jak ochránit plechovkovou anténu proti vlhkosti?
Zakryjte plechovky plastovou nádobou a utěsněte spoje izolační páskou nebo smršťovací bužírkou, aby se předešlo korozi a zhoršení signálu.
Otázka: Jak ladit anténu pro nejlepší příjem?
Pomalu otáčejte anténu o 5-10 stupňů a sledujte kvalitu obrazu na televizi, opakujte ladění, dokud nedosáhnete optimálního signálu.
Otázka: Jak vyrobit anténu z drátu bez speciálního nářadí?
Použijte měděný drát dlouhý 1,8 m, ohněte ho do tvaru dvou kosočtverců o stranách 45 cm a upevněte na překližku 15×15 cm, což funguje jako jednoduchá pokojová anténa.
Otázka: Jaký je význam správného umístění antény?
Správné umístění minimalizuje rušení a zvyšuje dosah signálu až do 30 km od vysílače, což výrazně ovlivňuje kvalitu příjmu DVB-T2 signálu.
Tipy a triky při výrobě domácí TV antény s fotografiemi pomohou lépe pochopit schéma zapojení TV antény a usnadní výrobu antény DVB-T2 i její ladění. Pro koho se výroba vlastní antény hodí? Pro obyvatele oblastí s dobrým signálem a základními technickými znalostmi. Nedoporučuje se v lokalitách s velmi slabým signálem nebo složitým terénem, kde je lepší profesionální řešení.
