Mez kluzu oceli představuje hranici, při které materiál přechází z elastické do plastické deformace, což výrazně ovlivňuje jeho pevnost a využitelnost. Přesné měření této charakteristiky pomocí statické tahové zkoušky umožňuje správné navržení konstrukcí a kontrolu kvality oceli, zejména po tepelném zpracování. Porozumění rozdílu mezi mezí kluzu a mezí pevnosti je klíčové pro bezpečné a efektivní použití ocelových materiálů.
Stručně a jasně
- Mez kluzu oceli je napětí při přechodu z elastické do plastické deformace, obvykle v rozmezí 235-590 MPa.
- Typické konstrukční oceli, například S235, mají mez kluzu minimálně 235 MPa a pevnost v tahu 360-510 MPa.
- Měření meze kluzu probíhá statickou tahovou zkouškou za pokojové teploty 18-22 °C s rychlostí deformace 0,5-1 mm/min.
- Poměr meze kluzu k pevnosti v tahu u ocelí se pohybuje mezi 0,6 až 0,9, což ovlivňuje návrh konstrukcí.
- Normy ČSN, EN a GOST přesně stanovují metody měření a minimální hodnoty meze kluzu pro různé typy ocelí.
Co přesně je mez kluzu oceli a jaký má význam
Mez kluzu oceli je definována jako napětí, při kterém materiál přechází z elastické deformace do plastické deformace. V praxi to znamená, že do této hodnoty se ocel vrátí do původního tvaru po odstranění zatížení, zatímco při překročení meze kluzu dochází k trvalé deformaci. Typické hodnoty meze kluzu u konstrukční oceli se pohybují mezi 235 a 590 MPa. Na rozdíl od meze pevnosti, která představuje maximální napětí, je mez kluzu klíčová pro bezpečný konstrukční návrh, protože určuje hranici, do které materiál pracuje bez trvalých změn.
Definice meze kluzu
| Termín | Význam |
|---|---|
| Mez kluzu oceli | Napětí, při kterém začíná plastická deformace, obvykle 235-590 MPa |
| Mez pevnosti | Maximální napětí, které ocel vydrží před porušením |
| Elastická deformace | Reverzibilní změna tvaru materiálu pod napětím |
| Plastická deformace | Trvalá změna tvaru materiálu, která nastává při překročení meze kluzu |
Mikrostrukturní mechanizmy vzniku meze kluzu
Vznik meze kluzu souvisí s pohybem dislokací v mikrostruktuře oceli. Dislokace jsou lineární defekty v krystalové mřížce, jejichž přesun umožňuje plastickou deformaci. Do momentu dosažení meze kluzu jsou dislokace zablokovány překážkami v mikrostruktuře, což udržuje deformaci elastickou. Při překročení tohoto napětí se dislokace uvolní a začnou se nepřímo přesouvat, což vede k plastické deformaci a trvalému tvarovému posunu.
- Dislokace se hromadí na hranicích zrn mikrostruktury
- Tepelné zpracování oceli ovlivňuje uspořádání mikrostruktury a tím i hodnotu meze kluzu
- Statická tahová zkouška měří napětí při přechodu z elastické do plastické oblasti
- Konstrukční ocel využívá přesně definované meze kluzu pro zajištění bezpečnosti a funkčnosti konstrukcí
Typické hodnoty meze kluzu a pevnosti u různých druhů ocelí
Typické hodnoty meze kluzu a pevnosti u různých druhů ocelí představují základní parametr pro návrh konstrukcí i posouzení materiálových vlastností. Hodnoty se liší podle chemického složení, mikrostruktury a tepelného zpracování oceli, což ovlivňuje její mez kluzu a pevnost v tahu.
Typické hodnoty meze kluzu u běžných ocelí
Konstrukční ocel S235 má mez kluzu přesně 235 MPa, což odpovídá normám ČSN a pokrývá základní požadavky na pevnost. Ocel S355, často používaná ve stavebnictví, dosahuje meze kluzu kolem 355 MPa. Tyto hodnoty jsou určující pro bezpečnostní koeficienty a odpovídají statické tahové zkoušce, která hodnotí elasticitu a plastickou deformaci materiálu.
Vyšší pevnostní třídy ocelí a jejich mez kluzu
Speciální ocel 16MnCr5 má mez kluzu až 590 MPa, což ji předurčuje pro náročné aplikace s vysokým namáháním. Ocel C 45 E vykazuje široký rozsah meze kluzu od 275 do 590 MPa a pevnost v tahu až 1060 MPa. Vyšší pevnostní třídy jako P265GH a P355NL1 mají meze kluzu 265 MPa, respektive 355 MPa, přičemž tepelné zpracování oceli výrazně ovlivňuje tyto mechanické charakteristiky.
| Druh oceli | Mez kluzu (MPa) | Pevnost v tahu (MPa) |
|---|---|---|
| S235 | 235 | 360-510 |
| P265GH | 265 | 410-560 |
| P355NL1 | 355 | 490-630 |
| C 45 E | 275-590 | až 1060 |
| 16MnCr5 | 590 | 800-960 |
Tip: Přesný význam a hodnoty meze kluzu oceli S235 stanovují normy ČSN a jsou nezbytné pro správné dimenzování konstrukcí podle evropských standardů (zdroj: eagri.cz). Na co si dát pozor: Nesprávné vyhodnocení meze kluzu při statické tahové zkoušce může vést k podcenění rizika plastické deformace.
Rozdíl mezi mezí kluzu a mezí pevnosti u oceli spočívá v tom, že mez kluzu označuje hranici přechodu z elastického do plastického chování materiálu, zatímco mez pevnosti představuje maximální zatížení, které ocel vydrží před porušením.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Metody měření meze kluzu a normy pro testování

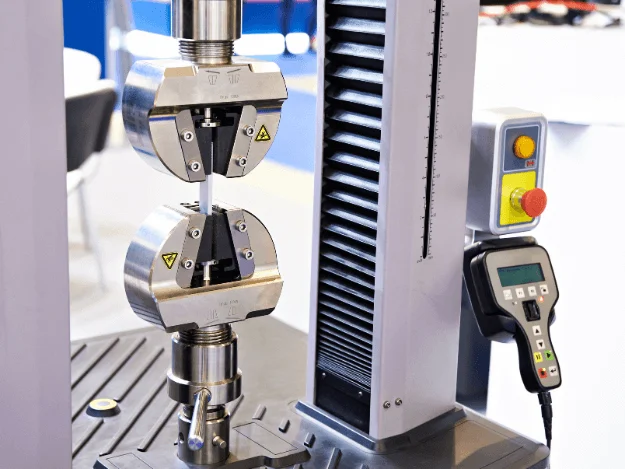

Statická tahová zkouška je základní metodou pro stanovení meze kluzu oceli. Tento test se provádí při standardní teplotě 18-22 °C, aby se minimalizoval vliv tepelného zpracování oceli na výsledky. Rychlost deformace během měření se pohybuje mezi 0,5 a 1 mm/min, což zajišťuje přesné zachycení přechodu mezi elastickou a plastickou deformací materiálu.
Pro měření se využívá extenzometr, který snímá prodloužení vzorku během tahové zkoušky. Výsledná hodnota meze kluzu je pak klíčovou charakteristikou konstrukční oceli, související s její mikrostrukturou a pevnostními vlastnostmi. Mez kluzu se v technických normách označuje obvykle symbolem Rp0,2 nebo fyzicky jako Yield Strength.
Normy ČSN, EN a GOST detailně definují postupy a podmínky měření meze kluzu oceli, včetně požadavků na přípravu vzorku a kalibraci přístrojů. Dodržování těchto standardů je nezbytné pro srovnatelnost výsledků a správný výpočet bezpečnostního koeficientu ve statických konstrukcích.
- Příprava vzorku – výroba a opracování zkušebního tělesa podle normy
- Nastavení zkoušky – upevnění vzorku do zkušebního stroje a kalibrace extenzometru
- Provedení statické tahové zkoušky – zatěžování vzorku rychlostí 0,5-1 mm/min při 18-22 °C
- Záznam dat – měření prodloužení a síly k určení meze kluzu
- Vyhodnocení výsledků – určení Rp0,2 a další mechanické charakteristiky
Jak se označuje mez kluzu v angličtině a technických dokumentacích
Mez kluzu se v anglické literatuře a technických normách uvádí jako „Yield Strength“ nebo „Yield Point“. Pro přesnou identifikaci se často používá zkrácený symbol Rp0,2, který označuje mez kluzu při 0,2% plastické deformaci.
Vliv chemického složení a tepelného zpracování na mez kluzu
Vliv chemického složení a tepelného zpracování výrazně ovlivňuje mez kluzu oceli, která představuje napětí, při němž materiál přechází z elastické do plastické deformace. Kromě uhlíku a manganu mají zásadní vliv i prvky chrom a nikl, které zvyšují pevnost a odolnost proti korozi. Chemické složení tak přímo ovlivňuje mikrostrukturu oceli a tím i hodnotu meze kluzu, která se u konstrukčních ocelí pohybuje typicky od 235 MPa (například S235) až po více než 590 MPa u speciálních ocelí jako C 45 E.
Tepelné zpracování a mikrostruktura
Tepelné zpracování oceli probíhá při teplotách od 530 do 1120 °C a zahrnuje procesy jako kalení, popouštění, žíhání a normalizační žíhání. Kalení při teplotách 790-840 °C s následným rychlým ochlazováním ve vodě nebo oleji přeměňuje mikrostrukturu na martenzit, což zvyšuje mez kluzu i mez pevnosti oceli, například u C 45 E na hodnoty v rozmezí 275-590 MPa. Popouštění při 530-670 °C snižuje vnitřní pnutí a křehkost, čímž stabilizuje mechanické vlastnosti bez výrazného poklesu meze kluzu. Žíhání na měkko (680-720 °C) zjemňuje mikrostrukturu a odstraňuje vnitřní napětí, což může snížit mez kluzu, ale zlepšuje tvářitelnost materiálu. Normalizační žíhání při 820-850 °C obnovuje homogenní mikrostrukturu a zvyšuje houževnatost.
Statická tahová zkouška, prováděná při pokojové teplotě 18-22 °C, sleduje napěťově-deformační křivku, která odhaluje vliv teploty a mikrostruktury na mez kluzu oceli. Pro přesné měření se často používají extenzometry, které zaznamenávají deformace s vysokou přesností. Tepelné zpracování a chemické složení tak společně určují mechanické charakteristiky oceli, které musí odpovídat normám ČSN a EN pro konkrétní použití.
Tip: Častou chybou při hodnocení meze kluzu je ignorování vlivu tepelného zpracování po svařování, kdy může dojít ke snížení meze kluzu v oblasti svaru až o 20 %, což ohrožuje bezpečnost konstrukce. Proto je nezbytné provádět kontrolní měření meze kluzu po svařování.
Odborná rada: Tepelné zpracování a složení oceli s vyšším obsahem chromu a niklu se hodí pro konstrukce vyžadující zvýšenou odolnost vůči korozi a vyšší pevnost, zatímco pro běžné konstrukční oceli s nižšími nároky postačuje standardní chemické složení a normalizační žíhání.
Použití meze kluzu v konstrukcích a průmyslu
Mez kluzu oceli představuje hranici napětí, při které materiál přechází z elastické do plastické deformace, obvykle vyjádřenou v megapascalech (MPa). V konstrukční oceli určuje maximální přípustné napětí, které lze aplikovat bez trvalé deformace, což je klíčové pro návrh nosných konstrukcí, automobilových dílů a tlakových nádob. Bezpečnostní koeficient při návrhu se zpravidla pohybuje mezi 1,5 až 2,5, aby byla zajištěna dostatečná rezerva proti překročení meze kluzu.
Svařování zásadně ovlivňuje mikrostrukturu oceli a často snižuje mez kluzu v okolí svaru až o 10-20 %, což může vést k lokálním oslabením. Tento efekt je nutné zohlednit při návrhu konstrukcí v automobilovém průmyslu a energetice, kde jsou svařované spoje běžné. Kontrola meze kluzu po svařování proto patří mezi standardní požadavky kvality.
Pro stanovení meze kluzu se používá statická tahová zkouška na standardizovaných vzorcích (průměr 10-12,5 mm, délka měřené části 50 mm) při pokojové teplotě 18-22 °C a rychlosti deformace 0,5-1 mm/min. Z naměřeného napěťově-deformačního diagramu lze přesně odečíst mez kluzu, mez pevnosti a tažnost. Pro zvýšení přesnosti se často používají extenzometry, které umožňují detailní snímání deformace. Normy ČSN, EN a GOST stanovují přesné postupy přípravy vzorků a měření, aby byla zajištěna srovnatelnost výsledků.
Tepelné zpracování oceli významně ovlivňuje mez kluzu a pevnost změnou mikrostruktury. Například u oceli C 45 E se používají procesy jako kalení při 790-840 °C a popouštění při 530-670 °C, které mohou zvýšit mez kluzu až na 590 MPa. Tepelné zpracování umožňuje optimalizovat mechanické vlastnosti pro specifické průmyslové aplikace, včetně automobilového průmyslu a energetiky.
Praktické tipy pro měření mechanických charakteristik oceli zahrnují:
- použití extenzometru pro přesné a opakovatelné snímání deformace
- dodržení normy ČSN při přípravě a zkoušení vzorků pro validní výsledky
- zaznamenání celého průběhu zatěžování k rozlišení mezi mezí kluzu a mezí pevnosti
Výhody a nevýhody různých metod měření meze kluzu
Statická tahová zkouška poskytuje detailní a přesné informace o mechanických vlastnostech oceli, avšak vyžaduje specializované vybavení a časově náročný postup. Alternativní metody, například měření prokluzu na ploše, nabízejí rychlejší výsledky, avšak s nižší přesností a menší reprodukovatelností.
Tip: V konstrukcích používaných v automobilovém průmyslu a energetice je nezbytné monitorovat vliv svařování na mez kluzu, protože lokální oslabení mohou významně snížit bezpečnostní koeficient a ovlivnit celkovou spolehlivost konstrukce.
Normy a standardy pro mez kluzu oceli
Normy ČSN, EN a GOST stanovují přesné hodnoty meze kluzu oceli podle tříd materiálů a zajišťují tak jednotné kritérium pro kontrolu kvality konstrukční oceli. Mez kluzu oceli představuje nejvyšší napětí, při kterém materiál začíná vykazovat plastickou deformaci bez zvýšení zatížení. V technických normách se mez kluzu označuje zkratkou Rp0,2 nebo Re podle typu zkoušky a meze kluzu. V angličtině je běžný termín „yield strength“. Měření meze kluzu probíhá statickou tahovou zkouškou, která odhaluje souvislost mikrostruktury oceli a její pevnosti po tepelném zpracování.
| Norma | Třída oceli | Minimální mez kluzu (MPa) |
|---|---|---|
| ČSN 11 375 | S235 JR | 235 |
| ČSN 11 416 | P265GH | 265 |
| ČSN 11 503 | P355NL1 | 355 |
| ČSN 12 050 | C 45 E | 590 |
Tip: Pro správné stanovení meze kluzu oceli je nutné respektovat příslušné normy, protože odlišné třídy ocelí vyžadují různé hodnoty, které ovlivňují bezpečnostní koeficient konstrukce.
Časté dotazy k meze kluzu oceli
Otázka: Jak se značí mez pevnosti u oceli?
Mez pevnosti se značí symbolem Rm a vyjadřuje maximální napětí v MPa, které ocel vydrží před porušením při statické tahové zkoušce.
Otázka: Kolik stupňů vydrží ocel bez ztráty meze kluzu?
Konstrukční oceli obvykle zachovávají svou mez kluzu při teplotách od -50 °C do 550 °C, přičemž tepelné zpracování nad 600 °C může mez kluzu snížit.
Otázka: Jaký je rozdíl mezi mezí kluzu a mezí pevnosti?
Mez kluzu je hranice napětí, kdy ocel přechází do plastické deformace, zatímco mez pevnosti je maximální únosné napětí před porušením materiálu.
Otázka: Jak se měří mez kluzu oceli?
Měření probíhá tahovou zkouškou při teplotě 18-22 °C s kontrolovanou rychlostí deformace 0,5-1 mm/min, často za pomoci extenzometru pro přesné zjištění deformace.
Otázka: Jaký je poměr meze kluzu k pevnosti u ocelí?
Poměr meze kluzu k pevnosti v tahu se pohybuje mezi 0,6 a 0,9, závisí na mikrostruktuře a chemickém složení oceli.
Otázka: Jak ovlivňuje tepelné zpracování mez kluzu?
Tepelné zpracování při 530-1120 °C mění mikrostrukturu oceli a může zvýšit mez kluzu až na 590 MPa u konstrukčních ocelí.
Otázka: Jaké chyby se často dělají při měření meze kluzu oceli?
Časté chyby zahrnují nesprávnou přípravu vzorku, nevhodnou rychlost deformace a nepřesné měření deformace bez extenzometru.
Otázka: Jaký bezpečnostní koeficient se používá při návrhu konstrukcí s ohledem na mez kluzu?
Pro konstrukční ocel se doporučuje bezpečnostní koeficient v rozmezí 1,5 až 2,5, aby se zabránilo trvalé plastické deformaci.
