Vyrobit si televizní anténu vlastníma rukama je praktické řešení, jak ušetřit a zároveň získat spolehlivý příjem signálu. Stačí znát správné rozměry biquadrat antény, umět pájet a připravit koaxiální kabel TV pro optimální funkčnost. Následující postup vás provede jednotlivými kroky od výroby až po montáž.
Klíčové závěry
- Pro výrobu domácí televizní antény se často používá měděný drát o průměru 3-5 mm a koaxiální kabel s impedancí 75 Ω.
- Harchenko anténa (biquadrat) má délku strany čtverce přibližně 12,9 cm pro kanály kolem 562-594 MHz.
- Vzdálenost mezi vnitřními konci trubek u smyčkové antény je 6 cm, což ovlivňuje kvalitu příjmu.
- Koaxiální kabel by měl být o cca 2 metry delší než vzdálenost od antény k televizi pro správné přizpůsobení a upevnění.
- Pájení spojů se doporučuje provádět 40W páječkou s použitím tavidla a nízkotavitelné pájky, spoje utěsněte silikonem.
Jak připravit materiály a nástroje na výrobu televizní antény
Pro výrobu televizní antény vlastníma rukama budete potřebovat několik základních materiálů a nástrojů, které lze snadno pořídit v běžných hobby obchodech. Nejčastěji se používá měděný drát o průměru 3-5 mm, protože dobře vede signál a zároveň je dostatečně pevný pro konstrukci antény. K přenosu signálu slouží koaxiální kabel s impedancí 75 ohmů, který zajistí optimální kvalitu příjmu při zapojení do televizoru.
Pro pájení antény je nezbytná páječka o výkonu 40 W, tavidlo a cín. Tyto pomůcky umožní pevné a kvalitní propojení drátu s koaxiálním kabelem. Dále budete potřebovat šroubovák pro upevnění jednotlivých částí a nástroje na odstranění izolace kabelu, aby se správně napojily vodiče. Správná příprava těchto materiálů je základem úspěšné výroby domácí TV antény.
- měděný drát průměr 3-5 mm
- koaxiální kabel TV 75 Ω
- páječka 40 W
- tavidlo a cín pro pájení antény
- šroubovák
- nástroje na odstranění izolace kabelu
Tipy na výrobu domácí televizní antény
Při výběru měděného drátu dejte přednost čistému materiálu bez koroze, aby anténa měla co nejlepší vodivost. Koaxiální kabel by měl být co nejkratší, aby se minimalizovaly ztráty signálu. Návod na výrobu vlastní televizní antény doma vyžaduje pečlivé pájení a správnou orientaci TV antény, která ovlivňuje kvalitu příjmu.
Jak vypočítat a nastavit rozměry antény podle frekvence TV kanálů
Pro správnou funkci domácí TV antény je klíčové přesně vypočítat rozměry jejího aktivního prvku, například biquadrat antény. Vlnová délka λ se vypočítá podle vzorce λ = 300 / f, kde f je frekvence v MHz. Délka strany biquadrat antény pak odpovídá přibližně čtvrtině vlnové délky.
Například pro televizní kanály 32 a 36 s frekvencemi 562 MHz a 594 MHz vychází délka vlnové délky kolem 0,53 m, což znamená délku strany biquadrat antény přibližně 12,9 cm. Takové přesné nastavení zajišťuje optimální příjem signálu a minimalizuje rušení.
Při výrobě televizní antény doporučuji pečlivě měřit a dodržovat vypočítané rozměry, zejména pokud se jedná o DIY anténu z běžných materiálů a následné pájení antény s koaxiálním kabelem TV. Nesprávné rozměry mohou výrazně snížit kvalitu příjmu.
Návod na výrobu antény na televizi: rozměry biquadrat antény podle frekvence
| Kanál | Frekvence (MHz) | Vlnová délka (m) | Délka strany antény (cm) |
|---|---|---|---|
| 32 | 562 | 0,534 | 13,4 |
| 36 | 594 | 0,505 | 12,6 |
| 40 | 626 | 0,479 | 12,0 |
Odborná rada: Podle odborného zdroje Eagri.cz je přesné nastavení velikosti klíčové pro správnou orientaci TV antény a následný kvalitní příjem signálu. Tento postup výroby domácí TV antény z drátu je praktický a dobře zvládnutelný i pro začátečníky.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

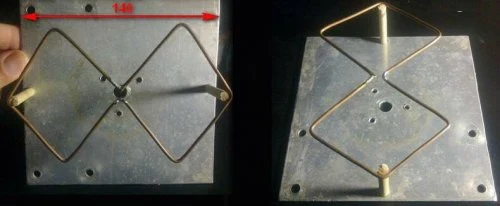

Jak krok za krokem vyrobit Harchenko (biquadrat) anténu z měděného drátu
Pro výrobu domácí TV antény typu biquadrat je klíčové přesné tvarování měděného drátu a kvalitní pájení spojů. Tento návod vám krok za krokem ukáže, jak z běžných materiálů sestavit funkční anténu s optimálním příjmem signálu.
Jak správně tvarovat měděný drát pro biquadrat anténu
Pro biquadrat anténu použijte měděný drát o průměru 3-5 mm. Nejčastěji je vhodná délka jedné strany čtverce 12,9 cm, což odpovídá televizním kanálům kolem 562 a 594 MHz. Drát ohněte do dvou propojených čtvercových smyček tak, aby vznikla charakteristická forma biquadrat antény. Přesnost rozměrů přímo ovlivňuje kvalitu příjmu signálu, proto měřte a tvarujte pečlivě. Drát by měl být rovný, bez deformací, aby nedocházelo ke ztrátám.
Pájení spojů měděného drátu při výrobě antény
Pro pevné spojení všech měděných částí antény použijte páječku s výkonem 40 W. Nejprve očistěte spoje, naneste tavidlo a teprve pak pájejte, aby spoje měly nízký elektrický odpor a zajistily stabilní přenos signálu. Pájení musí být pevné, bez studených spojů, které mohou způsobit šum nebo přerušení signálu. Po vychladnutí pájky doporučuji spoje utěsnit silikonem, který ochrání před vlhkostí a oxidací.
- Příprava drátu – odměřte a odstřihněte měděný drát o průměru 3-5 mm na správnou délku pro požadované kanály
- Tvarování čtverců – ohněte drát do přesných čtvercových smyček biquadrat antény
- Spojení smyček – pevně spojte konce drátu do uzavřených smyček, připravte spoje na pájení
- Připojení koaxiálního kabelu – přivařte stínění a střední vodič kabelu k odpovídajícím místům antény
- Pájení spojů – použijte 40W páječku a tavidlo pro kvalitní spojení bez oxidace
- Utěsnění silikonem – naneste silikon na spoje pro ochranu proti vlhkosti a mechanickému poškození
- Přesnost rozměrů biquadrat antény přímo ovlivňuje kvalitu příjmu
- Pájení spojů s tavidlem snižuje odpor a zlepšuje stabilitu signálu
- Silikon chrání spoje před korozí a prodlužuje životnost domácí TV antény
Tip: Častá chyba při výrobě domácí TV antény je nedostatečné pájení spojů, které vede k nestabilnímu příjmu. Doporučuji věnovat zvýšenou pozornost přípravě a technice pájení. Tento postup se hodí pro ty, kdo chtějí vyrobit anténu na televizi z vodiče svépomocí, ale není vhodný pro úplné začátečníky bez zkušeností s pájením.
Jak správně připojit koaxiální kabel a provést pájení spojů
Pro výrobu televizní antény vlastnoručně je kvalitní připojení koaxiálního kabelu klíčové pro stabilní příjem signálu. Nejprve odstraňte izolaci kabelu v délce 2 až 2,5 cm, abyste získali přístup k centrálnímu vodiči a opletení. Centrální vodič je potřeba pocínovat – naneste na něj tenkou vrstvu cínu, která zlepší vodivost a zabrání oxidaci spojů. Opletení, které slouží jako stínění, připojte k bočnímu vodiči antény, čímž zajistíte správné uzemnění.
Po pájení spojů je důležité spoje utěsnit silikonem, aby se zabránilo vniknutí vlhkosti, která může degradovat kvalitu signálu a poškodit anténu. Při pájení používejte kvalitní páječku s teplotou kolem 350 °C a volte tenký cín pro přesné spoje.
- páječka s regulací teploty
- cín pro pájení s průměrem 0,5 mm
- nůžky nebo štípačky na kabel
- silikonový tmel na utěsnění
- odizolovací kleště na kabel
Jak sestavit anténu na televizi z drátu a kabelu
Správné pájení a připojení koaxiálního kabelu je základním krokem při výrobě domácí TV antény. Tento návod na výrobu antény na televizi pomůže zajistit, že signál nebude rušen a anténa bude mít dlouhou životnost. Pamatujte, že orientace TV antény a kvalita kabelového připojení se výrazně podílejí na výsledném příjmu signálu.
Jak namontovat a správně orientovat anténu vůči vysílači
Pro dosažení nejlepšího příjmu signálu je klíčové správné umístění a orientace televizní antény. Anténa musí mít přímý výhled na vysílač a zejména směrová anténa vyžaduje přesné nasměrování, aby signál nebyl rušen překážkami. Níže najdete jednoduché postupy, jak změřit správný směr antény pomocí domácích pomůcek.
Jak změřit směr antény pomocí kompasu
Pro přesné nasměrování antény je vhodné použít kompas, který pomůže určit azimut vysílače. Nejprve zjistěte azimut (směr ve stupních) vašeho místního vysílače, například na stránkách Českých Radiokomunikací. Poté otočte kompasem a nastavte anténu podle naměřeného azimutu. Tato metoda umožní správnou orientaci TV antény i při výrobě domácí TV antény s využitím koaxiálního kabelu TV a pájení antény.
Jak využít mobilní aplikace pro orientaci antény
Mobilní aplikace pro měření azimutu a polohy satelitů usnadňují orientaci antény. Po instalaci aplikace zadejte název vysílače a aplikace vám ukáže přesný směr, kam anténu nasměrovat. Tento způsob je vhodný i pro ty, kdo chtějí vyrobit jednoduchou anténu pro příjem TV signálu a potřebují ji správně nastavit. Aplikace tak zjednodušují orientaci TV antény i montáž a nastavení domácí TV antény.
- Určete azimut vysílače – vyhledejte oficiální údaje online.
- Použijte kompas nebo mobilní aplikaci – nasměrujte anténu přesně na azimut.
- Umístěte anténu na volné místo – bez překážek v přímém výhledu na vysílač.
Tip: Častá chyba je umístění antény za stromy nebo za stavbami, což výrazně snižuje kvalitu příjmu. Pro koho se to hodí? Tento postup využijí všichni, kdo chtějí vyrobit a správně nastavit domácí TV anténu, naopak nevhodný je pro uživatele v zónách s velmi slabým signálem, kde je potřeba profesionální směrová anténa s vyšším ziskem.
Jak řešit časté problémy s kvalitou signálu a laděním antény
Pro zajištění kvalitního příjmu televizního signálu je třeba nejen správně vyrobit anténu, ale také ji přesně naladit a odstranit běžné problémy s příjmem. Následující postupy pomohou diagnostikovat a vyřešit nejčastější příčiny zhoršené kvality signálu.
Jak diagnostikovat problémy s příjmem signálu
Pro přesné ladění antény využijte funkce měření signálu v televizním menu nebo externí měřič signálu s přesností na jednotky decibelů (dB). Kvalita digitálního signálu pod 40 % obvykle znamená nekvalitní spoje nebo nesprávné pájení antény. Zkontrolujte koaxiální kabel TV s impedancí 75 ohmů a konektory, zda nejsou poškozené nebo špatně zapojené, protože ztráty v přenosové trase mohou snížit úroveň signálu až o 10 dB. Diagnostika pomůže určit, zda problém vzniká přímo u domácí TV antény, nebo v kabeláži mezi anténou a televizorem.
Jak odstranit rušení a zlepšit příjem
Nejčastější příčinou rušení je nesprávná orientace TV antény, zejména u směrových typů, jako je biquadrat (Harchenko) anténa, která vyžaduje přesné nasměrování na vysílač. Anténu umístěte do volného prostoru s přímým výhledem na vysílač, bez překážek jako jsou vysoké stromy nebo budovy. Odstraňte kovové předměty a elektroniku v okolí antény, které mohou způsobovat elektromagnetické rušení. Při výrobě domácí televizní antény z drátu dodržujte přesné rozměry biquadrat antény – například délka strany čtverce by měla odpovídat čtvrtině vlnové délky přijímaných kanálů (např. 12,9 cm pro kanály 32 a 36). Důkladné pájení antény s použitím 40W páječky a tavidla minimalizuje ztráty signálu a zvyšuje stabilitu příjmu.
Tip: Častou chybou je nedostatečné pájení spojů, které způsobuje výrazné snížení kvality signálu a kolísání obrazu. Domácí TV anténa je vhodná pro uživatele v dosahu do 30 km od vysílače s přímou viditelností, zatímco pro vzdálenější oblasti nebo složité terény doporučuji profesionální anténní systém s výkonovým zesilovačem a přesným laděním.

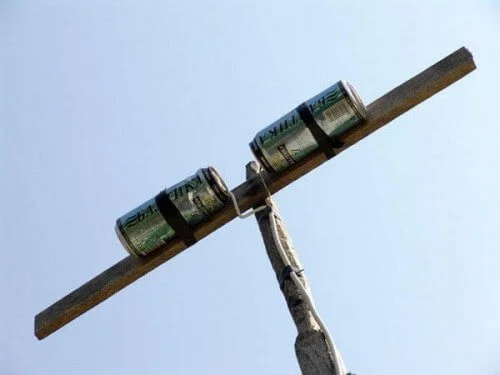

Jak vyrobit anténu z recyklovaných materiálů a bezpečnostní zásady
Pro výrobu domácí televizní antény lze využít recyklované materiály, jako jsou hliníkové plechovky o průměru 65-75 mm a dřevěné kolíky o délce 30-50 cm a průměru 15-20 mm. Plechovky slouží jako reflektor, který usměrňuje signál směrem k anténnímu prvku, například k biquadrat anténě, jejíž rozměry odpovídají čtvrtině vlnové délky přijímaných kanálů (cca 12,9 cm pro kanály 32 a 36). Dřevěný kolík poskytuje pevnou oporu konstrukce a umožňuje přesné nastavení orientace antény směrem k vysílači, což je klíčové pro dosažení optimálního příjmu signálu.
K připojení antény použijte koaxiální kabel s impedancí 75 ohmů a minimální tloušťkou izolace 4 mm, jehož délka by měla být o 2 metry delší než vzdálenost od antény k televizoru, aby se umožnilo správné prověšení a přizpůsobení kabelu. Pájení spojů provádějte 40W páječkou s nízkotavitelnou cínovou pájkou a tavidlem, přičemž centrální vodič koaxiálního kabelu připravte odstraněním izolace na 2-2,5 cm a pocínováním. Spoje utěsněte silikonem, aby odolaly vlhkosti a zabránily oxidaci.
Bezpečnost při výrobě a instalaci antény
Při práci s kovovými díly a montáži antény venku dodržujte tato bezpečnostní opatření:
- Používejte ochranné rukavice z odolného materiálu, abyste předešli pořezání ostrými hranami plechovek a kovových částí
- Zajistěte pevné uchycení konstrukce pomocí šroubů a svorek, které odolají větru o rychlosti až 60 km/h, aby nedošlo k poškození antény ani okolí
- Nepřistupujte k instalaci antény během bouřky, silného větru nebo deště kvůli riziku úrazu elektrickým proudem a pádu
- Používejte stabilní žebřík s nosností minimálně 120 kg a pracujte vždy ve dvojici při montáži ve výškách nad 2 metry
- Pravidelně kontrolujte kvalitu pájených spojů a pevnost upevnění minimálně jednou za 6 měsíců, aby se předešlo zhoršení příjmu signálu nebo mechanickému selhání
Tip: Častou chybou je nedostatečné utěsnění pájených spojů, což vede k oxidaci a ztrátě signálu. Proto doporučuji použít silikonové těsnění ihned po dokončení pájení.
Tento návod na výrobu domácí televizní antény z recyklovaných materiálů kombinuje ekologický přístup s technickou přesností a bezpečností. Výroba a správná instalace antény podle uvedených parametrů zajistí kvalitní příjem digitálního signálu DVB-T2 a prodlouží životnost zařízení. Pro uživatele v městských oblastech s dobrým signálem je tento typ antény vhodný, zatímco pro příjem ve vzdálenějších lokalitách nad 30 km od vysílače je vhodnější použít profesionální venkovní anténu s vyšším ziskem.
Jak zapojit dvě televize na jednu anténu
Jak zapojit dvě televize na jednu anténu správně
- Použijte rozbočovač s impedancí 75 ohmů a maximální ztrátou signálu do 3 dB, určený pro digitální DVB-T2 vysílání.
- Pokud je délka koaxiálního kabelu od rozbočovače k televizorům delší než 5 metrů, instalujte aktivní zesilovač signálu s minimálním šumovým číslem pod 3 dB pro kompenzaci útlumu.
- Připravte kabely odstraněním izolace na 2-2,5 cm a kvalitně pájejte anténní konektory, aby se zabránilo oxidaci a ztrátám signálu.
- Nastavte anténu tak, aby směřovala přesně k vysílači podle lokálních souřadnic, což je klíčové zejména u směrových antén typu Harchenko s užším vyzařovacím úhlem.
- Omezte délku koaxiálních kabelů pod 10 metrů, protože delší vedení snižuje kvalitu signálu a zvyšuje riziko rušení.
- Použijte koaxiální kabel s tloušťkou izolace minimálně 4 mm, ideálně s getinaxovou izolací, pro lepší odolnost proti elektromagnetickému rušení.
Tip: Pro domácí zapojení dvou televizí doporučuji použít biquadrat anténu s přesně vypočítanými rozměry podle přijímaných kanálů a pevně ji ukotvit, aby byla zachována stabilní orientace k vysílači a optimální příjem signálu.
Častá chyba: Rozbočování signálu bez zesilovače na delší kabely často způsobuje obrazové artefakty a výpadky, protože digitální signál je citlivý na ztráty a šum.
Pro koho se to hodí vs pro koho NE: Tento způsob zapojení je vhodný pro domácnosti s dvěma televizory v dosahu do 10 metrů od antény. Pro větší vzdálenosti nebo více televizí je nutné použít profesionální zesilovače a distribuční systémy, jinak může dojít k nestabilnímu příjmu.
Časté dotazy
Jak vyrobit televizní anténu krok za krokem?
Použijte měděný drát 3-5 mm, vypočítejte délku podle vlnové délky (např. 12,9 cm pro kanály 32 a 36), tvarujte čtverce, připojte koaxiální kabel a spoje pájejte 40W páječkou.
Jak správně natočit televizní anténu pro nejlepší příjem?
Umístěte anténu na místo s přímým výhledem na vysílač, použijte kompas nebo mobilní aplikaci k přesnému zaměření směru.
Jak připojit dvě televize na jednu anténu?
Použijte rozbočovač signálu a případně zesilovač, aby byl signál pro obě televize dostatečně silný a stabilní.
Jaké materiály jsou potřeba pro výrobu domácí televizní antény?
Měděný drát 3-5 mm, koaxiální kabel s impedancí 75 ohmů, páječka 40 W, tavidlo, cín, šroubovák a izolační materiály.
Jak udělat správné pájení spojů na anténě?
Odstraňte izolaci 2-2,5 cm, pocínujte centrální vodič a opletení, spoje pájejte s tavidlem a utěsněte silikonem pro ochranu.
Jak vyrobit anténu z recyklovaných materiálů?
Použijte plechovky od nápojů jako reflektory, dřevěné kolíky pro upevnění a bezpečnostní opatření při práci s kovem.
Co dělat, když je příjem signálu špatný?
Zkontrolujte kvalitu pájení, upravte orientaci antény, vyhněte se kovovým překážkám a zkontrolujte kabeláž.
Jak změřit orientaci antény vůči vysílači?
Pomocí kompasu nebo mobilní aplikace určete azimut vysílače a nasměrujte anténu přesně tímto směrem.
Jaké jsou bezpečnostní zásady při výrobě a instalaci antény?
Používejte izolační rukavice, nevystavujte se povětrnostním vlivům, zabezpečte konstrukci proti větru a pracujte s vhodnými nástroji.
Jak vypočítat délku strany biquadrat antény?
Vypočítejte vlnovou délku podle vzorce λ=300/frekvence v MHz, délka strany je čtvrtina této vlnové délky, například 12,9 cm pro 562-594 MHz.
Jak vypočítat optimální délku vodiče pro domácí televizní anténu?
Pro výpočet délky vodiče použijte vzorec: délka = 300 / frekvence (MHz) / 2, což odpovídá polovině vlnové délky signálu.
Jak správně připojit F konektor k anténnímu koaxiálnímu kabelu?
Odizolujte kabel na 10 mm, nasaďte konektor a pevně ho zacvakněte, poté pomocí lisovacího nástroje zajistěte spojení, aby nedošlo k poškození kabelu.
