Správné určení síly a momentu utahování šroubů je klíčové pro bezpečnost a dlouhou životnost spojů. Použití vhodného momentového klíče a respektování pevnostní třídy šroubů zajistí optimální sílu utahování, která zabrání poškození i povolení spoje. Precizní nastavení utahovacích momentů šroubů je proto nezbytné při všech technických aplikacích.
⭐ Co byste měli vědět
- Utahovací moment šroubu se měří v newtonmetrech (Nm) a závisí na pevnostní třídě a rozměru šroubu.
- Pevnostní třídy šroubů 5.8, 8.8, 10.9 a 12.9 určují doporučený utahovací moment od 6,4 Nm až po 16,7 Nm pro šroub M6.
- Tvrdé spoje mají úhel otočení při utažení menší než 30°, což je klíčové pro správné dotažení.
- Momentové klíče při dosažení nastavené hodnoty cvaknou nebo prokluzují, aby zabránily překročení momentu.
- Doporučené utahovací momenty šroubů kol se pohybují od 90 Nm do 170 Nm v závislosti na materiálu a pevnostní třídě.
Co je utahovací moment a jak funguje při utahování šroubů
Utahovací moment je točivý moment vyjádřený v newtonmetrech (Nm), který působí na šroub během jeho utažení. Tento moment je klíčový pro dosažení pevného a bezpečného spoje bez poškození závitu nebo deformace materiálu. Při utahování šroubu se moment zvyšuje od počátečního kontaktu závitu až po konečné dotažení, přičemž u tvrdých spojů, které spojují pevné materiály bez podložek, roste moment z 10 % na 100 % během úhlu otočení menšího než 27° až 30°. Tento úhel je důležitý pro správné určení momentu, protože značí přechod od volného otáčení k plnému utažení spoje.
U měkkých spojů, které obsahují těsnění nebo pružné podložky, se materiál tvarově přizpůsobuje, což prodlužuje úhel otočení a mění průběh utahovacího momentu. Proto je u těchto spojů nutné zohlednit elasticitu materiálu a často použít nižší moment, aby nedošlo k přetížení nebo poškození spoje.
Pro přesné nastavení síly utahování se používají momentové klíče, které umožňují nastavit konkrétní hodnotu momentu podle pevnostní třídy a rozměrů šroubu. Momentový klíč při dosažení nastavené hodnoty cvakne nebo prokluzuje, čímž zabraňuje překročení doporučeného utahovacího momentu. Kalibrace momentového klíče je nezbytná pro udržení přesnosti, přičemž doporučená frekvence kalibrace je jednou ročně nebo po 5000 použitích.
Správný postup utahování zahrnuje utahování křížem, což znamená střídavé dotažení šroubů v diagonálním pořadí. Tento způsob zajišťuje rovnoměrné rozložení síly a zabraňuje deformaci spoje. Při utahování více šroubů je vhodné postupovat postupně, nejprve na nižší moment a následně na konečný doporučený moment.
Tip: Častou chybou je překročení doporučeného momentu u šroubů s povrchovou úpravou, například nerezových šroubů, kde zvýšené tření může vést k přetažení a poškození závitu. Proto je důležité použít správný utahovací moment uvedený v technických tabulkách a případně mazat závity vhodným mazivem.
Pro koho se to hodí: Tento přístup je nezbytný pro profesionální montáže v automobilovém průmyslu, strojírenství a konstrukcích, kde je bezpečnost spoje kritická. Pro koho NE: U drobných domácích oprav, kde nejsou k dispozici momentové klíče, lze použít přiměřenou sílu, ale s vědomím rizika neoptimálního utažení.
Jak určit moment utahování šroubů
Moment utahování se určuje podle tabulek, které zohledňují průměr šroubu, stoupání závitu a pevnostní třídu (např. 5.8, 8.8, 10.9, 12.9). Například pro šroub M6 s krokem 1 mm se doporučené momenty pohybují od 6,4 Nm (třída 5.8) do 16,7 Nm (třída 12.9). U větších šroubů, například M10 x 1,5, jsou hodnoty v rozmezí 31,8 Nm až 83 Nm podle pevnostní třídy. Dodržení těchto hodnot zajišťuje správnou osovou sílu a pevnost spoje.
Při výpočtu momentu je nutné zohlednit také povrchovou úpravu šroubu a případné mazání závitů, které snižuje tření a tím i potřebný moment pro dosažení stejné osové síly. Proto se doporučuje používat tabulky, které uvádějí hodnoty pro suché i mazané závity.
| Šroub | Pevnostní třída | Doporučený utahovací moment (Nm) | Osová síla (N) |
|---|---|---|---|
| M6x1 | 5.8 | 6,4 | 5 448 |
| M6x1 | 8.8 | 9,7 | 8 264 |
| M6x1 | 10.9 | 14,3 | 11 674 |
| M6x1 | 12.9 | 16,7 | 14 269 |
| M10x1,5 | 5.8 | 31,8 | 15 930 |
| M10x1,5 | 8.8 | 49,0 | 24 557 |
| M10x1,5 | 10.9 | 69,0 | 34 567 |
| M10x1,5 | 12.9 | 83,0 | 41 724 |
Dodržování správného utahovacího momentu podle těchto parametrů zajišťuje bezpečnost a dlouhodobou spolehlivost šroubových spojů.
Jak určit správnou sílu a moment utahování podle pevnostní třídy šroubů
Určení správné síly a momentu utahování šroubů závisí především na pevnostní třídě šroubu, která určuje maximální doporučený utahovací moment. Tento parametr je klíčový pro bezpečnost a dlouhodobou spolehlivost spoje. Níže se podíváme, jak pevnostní třída ovlivňuje utahovací moment a jak správně určit sílu utahování pro běžné velikosti šroubů, například M6 a M10.
Jak pevnostní třída ovlivňuje utahovací moment šroubů
Pevnostní třídy šroubů, jako jsou 5.8, 8.8, 10.9 a 12.9, charakterizují jejich mechanické vlastnosti, zejména maximální pevnost v tahu a mez kluzu. Vyšší pevnostní třída umožňuje větší utahovací moment, čímž roste i doporučená síla utahování. Pro šroub M6 se utahovací momenty pohybují od 6,4 Nm u třídy 5.8 až do 16,7 Nm u třídy 12.9. U většího šroubu M10 jsou hodnoty rozmezí 31,8 Nm až 83 Nm podle pevnostní třídy. Správné nastavení momentu je nutné dodržovat, aby nedošlo k přetažení, které může poškodit závity, nebo naopak k nedotažení, které snižuje pevnost spoje.
| Pevnostní třída | Utahovací moment šroubu M6 (Nm) | Utahovací moment šroubu M10 (Nm) |
|---|---|---|
| 5.8 | 6,4 | 31,8 |
| 8.8 | 10,1 | 54,9 |
| 10.9 | 14,2 | 72,0 |
| 12.9 | 16,7 | 83,0 |
Jak určit správnou sílu utahování podle pevnostní třídy
Správná síla utahování se určuje pomocí momentového klíče, který je nastaven přesně podle doporučeného utahovacího momentu pro danou pevnostní třídu a velikost šroubu. Například pro šroub M10 třídy 8.8 je vhodné nastavit momentový klíč na 54,9 Nm. Při utahování je doporučené postupovat utahováním křížem, což pomáhá rovnoměrnému rozložení síly a zabraňuje deformacím spoje. Kalibrace momentového klíče je nezbytná pro přesnost měření síly utahování. Příliš vysoký moment může vést k poškození šroubu nebo povrchové úpravy, zatímco příliš nízký ohrožuje pevnost spoje.
Tip: Častá chyba je ignorování pevnostní třídy a používání jednotného momentu pro různé šrouby, což může způsobit nebezpečné přetížení nebo uvolnění spoje.
Určení správné síly utahování šroubů je zásadní pro bezpečnost a životnost konstrukce. Tento postup se hodí pro většinu běžných aplikací, ale pro speciální materiály nebo náročné provozy je vhodná konzultace s odborníkem.

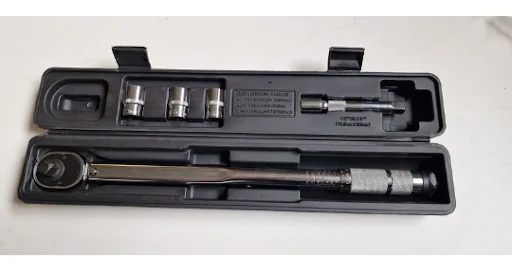

Jak používat momentový klíč k dosažení přesného utahovacího momentu
Momentový klíč je nezbytný nástroj pro přesné dosažení správného utahovacího momentu šroubů podle jejich pevnostní třídy a rozměru. Mechanické momentové klíče pracují na principu pružiny, která při dosažení nastavené hodnoty síly cvakne – tento zvukový a hmatový signál indikuje ideální moment utažení. Digitální momentové klíče navíc zobrazují aktuální moment na displeji s přesností až na 0,1 Nm, což umožňuje přesnou kontrolu síly utahování a minimalizuje riziko přetažení.
Pro správné nastavení momentového klíče otáčejte rukojetí do požadované hodnoty podle tabulek utahovacích momentů, které zohledňují pevnostní třídu šroubu (například 8.8, 10.9) a rozměr (např. M6, M10x1,5). Při utahování více šroubů doporučuji postup křížem – tento způsob rovnoměrně rozloží sílu a zabrání deformacím spoje. Při utahování tvrdých spojů je úhel otočení od začátku závitu po konečné utažení obvykle do 30°, během kterého roste moment z 10 % na 100 %.
Tip: Po každém použití momentového klíče je nutné provést kalibraci nebo ověřit jeho přesnost, případně jej nastavit na nejnižší hodnotu a správně uložit. Nedodržení této praxe často vede k posunu kalibrace, což způsobuje nepřesné utahování a může ohrozit bezpečnost spoje.
Při utahování šroubů je rovněž důležité mazat závity a podložky vhodným mazivem, protože to ovlivňuje skutečný utahovací moment a snižuje tření. Naopak suché nebo rezavé závity mohou vyžadovat vyšší sílu, což může vést k přetažení nebo poškození šroubu.
Momentový klíč při dosažení nastaveného momentu cvakne nebo začne prokluzovat, čímž zabrání překročení doporučené síly utahování. Tento bezpečnostní prvek je zásadní pro udržení integrity spoje, zejména u šroubů s pevnostní třídou 10.9 a vyšší, kde je riziko zlomení při přetažení výrazné.
Pro koho se momentový klíč hodí: profesionální mechanici, montážní technici i domácí kutilové, kteří chtějí zajistit bezpečné a přesné utažení šroubů podle normy. Naopak v situacích, kde je potřeba rychlé, hrubé utažení bez přesné kontroly momentu (např. dočasné montáže), není použití momentového klíče nezbytné.
Dodržování správného utahovacího momentu pomocí momentového klíče tak výrazně snižuje riziko poškození spojů, zajišťuje jejich dlouhodobou funkčnost a bezpečnost v aplikacích od automobilového průmyslu po lehké konstrukce.
Doporučené utahovací momenty pro šrouby kol a lehké konstrukce
Doporučené utahovací momenty pro šrouby kol a lehké konstrukce se pohybují v rozmezí 90 až 170 Nm v závislosti na pevnostní třídě šroubů. Správná síla utahování je klíčová pro bezpečnost a dlouhou životnost spoje. Pro rovnoměrné rozložení tlaku se doporučuje utahování křížem, které zabraňuje deformacím lehkých konstrukcí a nerovnoměrnému namáhání jednotlivých šroubů. Níže najdete tabulku utahovacích momentů a návod, jak určit správnou sílu utažení šroubů na jízdním kole.
Postup utahování šroubů křížem
Utahování šroubů kol by mělo probíhat postupně a rovnoměrně křížem, tedy střídavě na opačných stranách spoje. Tento způsob utahování křížem zajistí rovnoměrné utahovací momenty na všechny šrouby a minimalizuje riziko deformace lehké konstrukce. Použití momentového klíče s pravidelnou kalibrací pomáhá přesně dodržet doporučenou sílu utahování a pevnostní třídu šroubů.
| Pevnostní třída šroubu | Doporučený utahovací moment (Nm) | Poznámka |
|---|---|---|
| 8.8 | 90-110 | Standardní ocelové šrouby |
| 10.9 | 120-150 | Vyšší pevnost, lehké konstrukce |
| Nerezové (A2, A4) | 130-170 | Doporučený utahovací moment pro nerezové šrouby |
Nejčastější chyby při utahování šroubů a jejich důsledky
Nejčastější chyby při utahování šroubů
Přetažení šroubů patří k nejčastějším chybám, které vedou k trvalému poškození závitů a mohou způsobit zlomení šroubu, zejména u pevnostních tříd 10.9 a 12.9. Nedotažení šroubů způsobuje vůli spojů, což zvyšuje riziko jejich uvolnění a následného selhání spoje během provozu. Vůle ve spoji navíc zvyšuje tření a opotřebení kontaktů, což snižuje celkovou pevnost a bezpečnost konstrukce. Pro přesné dodržení správné síly utahování je nezbytné používat momentové klíče s pravidelnou kalibrací odpovídající pevnostní třídě šroubů a dodržovat postup utahování křížem, aby se zabránilo nerovnoměrnému rozložení napětí.
Důsledky nesprávného utahovacího momentu
Použití nesprávného utahovacího momentu výrazně zkracuje životnost šroubového spoje a zvyšuje pravděpodobnost jeho poruchy. Přetažení šroubů často způsobuje plastickou deformaci závitů, což vede k oslabení spoje a může vyústit ve zlomení šroubu pod zatížením. Nedotažení naopak způsobuje vůli spojů, která může vést k uvolnění šroubů a vážným poruchám konstrukce, například u rámů jízdních kol nebo automobilových komponent. Proto je nezbytné dodržovat doporučené utahovací momenty podle pevnostní třídy a rozměru šroubů (např. M6 8.8 = 9,7 Nm, M10x1,5 10.9 = 56 Nm) a správně nastavit momentový klíč. Častou chybou je také nedostatečné mazání šroubů, které může ovlivnit skutečnou sílu utahování a vést k nesprávnému momentu.
Tip: Pro koho se správné určení síly utahování hodí? Především pro montéry a servisní techniky v automobilovém průmyslu, strojírenství a cyklistice. Naopak u méně kritických spojů s nízkými pevnostními požadavky může být přesné měření momentu méně zásadní, ale i zde je vhodné vyhnout se vůli spojů a přetažení.
Údržba a kalibrace momentových klíčů pro spolehlivé měření
Přesnost měření utahovacích momentů šroubů závisí na pravidelné údržbě a kalibraci momentového klíče. Klíč je nutné chránit před nárazy, které mohou způsobit trvalé poškození mechanismu a zkreslit výsledky utahování. Doporučený interval kalibrace je zpravidla jednou za 6 až 12 měsíců nebo po 5 000 až 10 000 utažení, případně vždy po výrazném nárazu.
Metody kalibrace momentového klíče zahrnují použití speciálních kalibračních přístrojů, které ověřují a nastavují správný sílu utahování odpovídající zvolenému momentu. Bez pravidelné kalibrace hrozí nepřesné utažení šroubů, což může ovlivnit pevnostní třídu šroubů a bezpečnost celého spoje.
Tip: Při nastavování momentového klíče pro utahování šroubů vždy dodržujte doporučený utahovací moment pro konkrétní šroub, například jak určit moment utahování šroubů M10x1,5, a praktikujte utahování křížem pro rovnoměrné přenesení síly.
- Pravidelně kontrolujte a kalibrujte momentový klíč v autorizované servisu
- Skladujte klíč v ochranném pouzdře mimo vlhké prostředí
- Vyhýbejte se nárazům a pádu nástroje během práce
- Používejte klíč pouze pro momenty v jeho rozsahu, aby nedošlo k poškození mechanismu
Vliv mazání a povrchové úpravy na utahovací moment
Mazání šroubů významně snižuje tření mezi závity a styčnými plochami, což přímo ovlivňuje utahovací moment potřebný k dosažení správné síly utahování. Obvyklé mazací prostředky, jako jsou speciální oleje nebo grafitové pasty, mohou snížit tření až o 30 %, což znamená, že bez úpravy hodnoty momentu by mohl být spoj přetažený. Proto je nezbytné při určování správného utahovacího momentu zohlednit právě dopad mazání na utahovací moment, jinak hrozí poškození šroubových spojů nebo snížení jejich bezpečnosti.
Povrchové úpravy šroubů, například pozinkování nebo černění, mění vlastnosti tření a tím i potřebnou sílu utahování. Správná kalibrace momentového klíče a znalost pevnostní třídy šroubů umožňují přesně nastavit moment utahování šroubů podle jejich typu a povrchové úpravy. Například pro šroub M10x1,5 s pozinkovaným povrchem je třeba použít odlišný utahovací moment než u stejného šroubu bez úpravy. Při utahování křížem je rovnoměrné rozložení síly klíčové pro bezpečnost spoje a zabránění deformacím.
Proč je důležitý správný utahovací moment šroubů
Použití správného utahovacího momentu zabraňuje jak nedostatečnému utažení, které by mohlo vést k povolení spoje, tak přetahování, které ničí pevnostní vlastnosti šroubů. Návod na určení utahovacího momentu šroubů proto vždy zahrnuje zohlednění mazání a povrchové úpravy pro dosažení optimální pevnosti a bezpečnosti spojů.
Časté dotazy k určení správné síly a momentu utahování šroubů
Otázka: Jaký je správný utahovací moment pro šroub M3?
Pro šroub M3 se doporučuje utahovací moment v rozmezí 0,5 až 1,5 Nm podle pevnostní třídy a materiálu.
Otázka: Jak určit utahovací moment pro šroub M10x1,5?
U šroubu M10x1,5 se utahovací moment pohybuje od 31,8 Nm (třída 5.8) do 83 Nm (třída 12.9) v závislosti na pevnostní třídě.
Otázka: Jak správně utahovat šrouby?
Utahujte šrouby postupně křížem s použitím momentového klíče nastaveného na předepsaný moment, aby nedošlo k poškození spoje.
Otázka: Proč je důležitý správný utahovací moment šroubů?
Správný moment zabraňuje přetažení nebo nedotažení, čímž prodlužuje životnost spojů a zajišťuje bezpečnost.
Otázka: Jaký je utahovací moment vypouštěcích šroubů?
Vypouštěcí šrouby se utahují obvykle v rozmezí 5 až 20 Nm, podle velikosti a materiálu stanoveného výrobcem.
Otázka: Jak nastavit momentový klíč pro utahování šroubů?
Nastavte klíč na doporučený moment, například 30 Nm, a utahujte do první indikace či cvaknutí.
Otázka: Jaký vliv má mazání na utahovací moment?
Mazání snižuje tření až o 30 %, proto je třeba utahovací moment snížit zhruba o 20-30 % oproti suchému stavu.
Otázka: Jak často kalibrovat momentový klíč?
Doporučuje se kalibrace minimálně jednou za 12 měsíců nebo po 5000 použitích, aby byla zaručena přesnost.
Otázka: Jaké chyby se dělají při utahování nesprávným momentem?
Přetažení způsobuje poškození závitů a šroubů, nedotažení vede k uvolnění spoje během provozu.

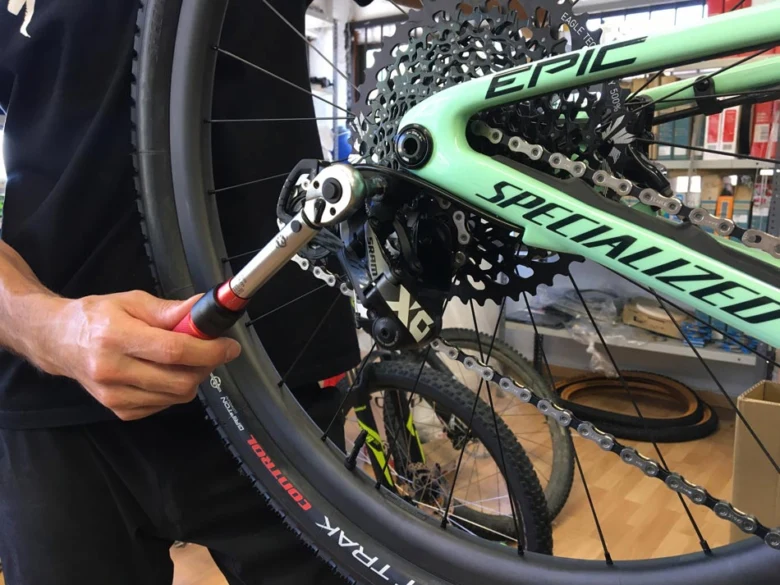

Otázka: Jak určit správnou sílu utažení šroubů na jízdním kole?
Pro jízdní kola se doporučuje moment 4 až 5 Nm, často s imbusovými klíči od 2 do 5 mm.
Otázka: Jak určit správnou sílu utahování podle pevnostní třídy šroubu?
Pevnostní třída určuje mez kluzu; například třída 8.8 vyžaduje u šroubu M10 moment kolem 25 Nm.
Otázka: Jak používat momentový klíč k dosažení přesného momentu?
Nastavte klíč na požadovaný moment a utahujte plynule až do prvního cvaknutí indikujícího dosažení síly.
Otázka: Jaký vliv má mazání na hodnotu utahovacího momentu?
Mazání snižuje tření, proto je třeba utahovací moment snížit o 20-30 % oproti utahování bez maziva.
Otázka: Jak často by měla probíhat kalibrace momentového klíče?
Kalibrace by měla probíhat minimálně jednou za rok nebo po 5000 cyklech utahování.

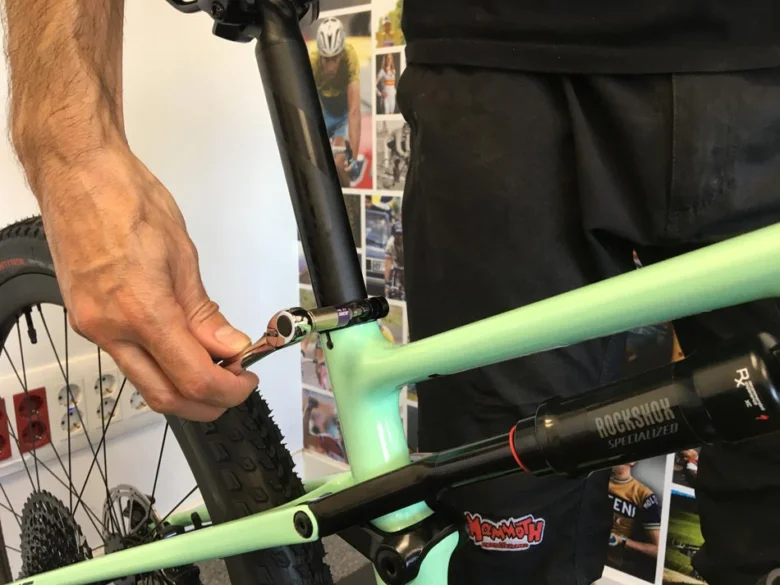

Otázka: Jaké jsou doporučené utahovací momenty pro šrouby na jízdních kolech?
Pro šrouby M5 na kole se doporučuje 5 Nm, pro sedlovku M6 kolem 8 Nm, dle specifikací výrobce.
Tip: Častou chybou je ignorování kalibrace momentového klíče, což vede k nepřesnému utahování a možnému poškození spojů. Utahování křížem je vhodné pro většinu spojů, ale není ideální u všech konstrukcí, například u některých nerezových šroubů je třeba přistupovat individuálně podle doporučení výrobce.
