Správný výpočet utahovací síly šroubů je klíčový pro bezpečnost a spolehlivost spojů v konstrukcích i strojírenství. Zohlednění pevnostní třídy, velikosti závitu a správné hodnoty utahovacího momentu zajistí optimální funkci a zabrání poškození. Naučte se, jak pomocí tabulek a momentového klíče dosáhnout přesného utažení bez rizika přetažení či podtažení.
💡 Klíčové informace
- Utahovací moment šroubů se liší podle pevnostní skupiny, např. pro šroub M6 to je 6,4 Nm (5.8) až 16,7 Nm (12.9).
- Osová síla šroubů dosahuje u M20 až 179 811 N, což je zásadní pro pevnost spoje.
- Tvrdé spoje mají úhel otočení při dotažení menší než 30°, což ovlivňuje utahovací moment.
- Momentový klíč je klíčový nástroj pro správné dotažení s cvaknutím při dosažení nastavené hodnoty.
- Pro šrouby kol se doporučuje utahovací moment 110-170 Nm v závislosti na materiálu kola a typu šroubu.
Základní parametry pro výpočet utahovací síly šroubů
| Parametr | Popis | Příklad hodnoty |
|---|---|---|
| Jmenovitý průměr | Průměr šroubu v milimetrech | 6 (pro šroub M6) |
| Stoupání závitu | Vzdálenost mezi závity v milimetrech | 1 mm |
| Pevnostní skupina | Označení pevnostní třídy šroubu podle normy | 5.8 až 12.9 |
| Materiál šroubu | Materiál, ze kterého je šroub vyroben (ocel, nerez) | Ocel, nerezová ocel |
| Součinitel tření | Hodnota závislá na mazivu a povrchu závitu | 0,12 bez maziva, cca 0,09 s mazivem |
Jaké jsou základní parametry šroubů pro výpočet utahovací síly?
Pro přesný výpočet utahovací síly je nutné znát jmenovitý průměr šroubu, který u metrického závitu M6 činí 6 mm, a stoupání závitu, typicky 1 mm. Pevnostní skupina šroubu, například 5.8, 8.8, 10.9 nebo 12.9, určuje maximální přípustnou pevnost a tím i maximální utahovací moment, který šroub unese bez rizika poškození. Materiál šroubu ovlivňuje mechanické vlastnosti a kompatibilitu s maticí. Součinitel tření, který závisí na použitém mazivu a povrchu závitu, přímo ovlivňuje velikost utahovacího momentu a výslednou osovou sílu spoje. Tyto parametry jsou základními vstupy pro výpočet utahovací síly a správné nastavení momentového klíče podle tabulek utahovacích momentů.
Jak součinitel tření ovlivňuje výpočet utahovací síly?
Součinitel tření šroubového spoje je zásadní pro přesný výpočet utahovacího momentu, protože určuje, jak velká část momentu se přemění na osovou sílu. Použití vhodného maziva může snížit součinitel tření z přibližně 0,12 na 0,09, což vede k nárůstu utahovací síly o 10 až 15 % při stejném utahovacím momentu. Tento rozdíl je kritický při nastavování momentového klíče, protože nesprávné zohlednění tření může vést k nedotažení nebo přetažení spoje. Proto je nezbytné vždy do výpočtu zahrnout přesnou hodnotu součinitele tření odpovídající použitému mazivu a materiálu šroubu.
Výpočet utahovacího momentu a osové síly šroubů
Výpočet utahovacího momentu a osové síly šroubů je zásadní pro správné dotažení spojů a zajištění jejich pevnosti. Vzorec zahrnuje parametry šroubu, jako je průměr, pevnostní skupina, součinitel tření a stoupání závitu, které ovlivňují výslednou sílu.
Vzorec pro výpočet utahovacího momentu a osové síly
Utahovací moment (M) v newtonech na metr (Nm) se vypočítá podle vzorce M = F × (0,16 × d + 0,58 × p × μ), kde F je osová síla v newtonech (N), d je průměr šroubu v metrech, p je stoupání závitu v metrech a μ je součinitel tření šroubů. Pevnostní třída šroubů určuje maximální osovou sílu, kterou může spoj bezpečně přenést. Tento výpočet vychází z normy a odpovídá údajům uvedeným například na stránce Wikipedia: Šroubový spoj.
Praktické příklady výpočtu pro šrouby M6, M20 a M56
- Výpočet pro šroub M6 – utahovací moment dosahuje přibližně 16,7 Nm a osová síla maximálně 14 269 N při pevnostní třídě 8.8.
- Výpočet pro šroub M20 – utahovací moment je kolem 698 Nm, osová síla dosahuje až 179 811 N v odpovídající pevnostní skupině.
- Výpočet pro šroub M56 – pro velké šrouby je utahovací moment až 16 401 Nm a osová síla přibližně 1 523 475 N, což odpovídá vyšší pevnostní třídě a většímu součiniteli tření.
Tip: Při utahování šroubů je třeba používat momentový klíč nastavený podle utahovací moment tabulky pro daný šroub a pevnostní třídu, aby nedošlo k pod- nebo přetažení spoje. Častá chyba je ignorování vlivu maziva na součinitel tření, což může výrazně zkreslit výsledný utahovací moment.
Vliv pevnostní třídy a typu spoje na utahovací sílu
Pevnostní třída šroubu zásadně ovlivňuje maximální utahovací moment, který lze bezpečně aplikovat při montáži. Například šrouby třídy 5.8 dosahují utahovacího momentu kolem 6,4 Nm u metrického závitu M6, zatímco u třídy 12.9 se může pohybovat až kolem 16,7 Nm. Při výpočtu utahovací síly je proto nezbytné znát pevnostní třídu šroubu, protože určuje mezní zatížení a vhodný moment pro dotažení.
Rozdíl mezi tvrdým a měkkým spojem se projeví v úhlu otočení při utahování. Tvrdý spoj, charakterizovaný úhlem otočení menším než 30°, znamená menší deformaci a vyšší přenos síly, což ovlivňuje výsledný utahovací moment. Naopak měkký spoj dovoluje větší úhel natočení, což může snížit efektivní utahovací sílu.
Výpočet utahovací síly a vliv pevnostní třídy
- pevnostní třída 5.8, 8.8, 10.9 a 12.9 stanovuje různé maximální utahovací momenty
- tvrdý spoj má úhel otočení pod 30°, což zvyšuje přesnost výpočtu síly
- úhel otočení přímo ovlivňuje utahovací moment a výslednou sílu spoje
- správné použití momentového klíče a znalost součinitele tření šroubů jsou nezbytné pro přesný výpočet
Tip: Při výpočtu utahovací síly používejte vždy aktuální utahovací momenty šroubů z tabulek a zohledněte typ spoje, abyste nepřetížili materiál a zajistili bezpečný spoj.

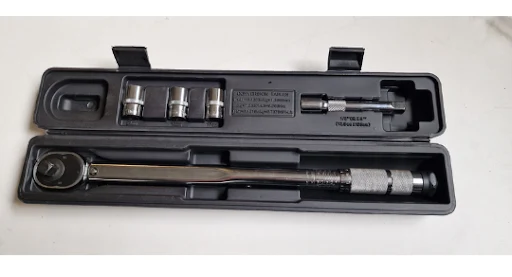

Praktické použití momentového klíče a doporučené postupy utahování
Momentový klíč je základní nástroj pro správné utahování šroubů, protože nastavuje přesný utahovací moment, který je nutný k dosažení požadované utahovací síly. Existují dva hlavní typy klíčů – mechanický a elektronický. Mechanický klíč cvakne při dosažení nastaveného momentu, elektronický klíč obvykle vydává zvukový či vizuální signál.
Jak správně nastavit utahovací moment šroubů začíná výběrem hodnoty podle pevnostní třídy šroubů, součinitele tření a doporučené utahovací momenty šroubů najdete v utahovací moment tabulkách. Při utahování šroubů postupujte přesně podle těchto parametrů, aby nedošlo k poškození závitu nebo nedostatečnému utažení.
- Výběr momentového klíče – zvolte mechanický nebo elektronický klíč odpovídající rozsahu požadovaného utahovacího momentu.
- Nastavení utahovacího momentu – podle utahovací moment tabulky nastavte hodnotu na klíči podle velikosti a pevnostní třídy šroubů.
- Utahování šroubů – utahujte šroub rovnoměrně a pomalu, až klíč cvakne nebo indikuje dosažení momentu.
- Uložení nástroje – po práci nastavte momentový klíč na nejnižší hodnotu, aby se prodloužila životnost pružiny.
Tip: Při utahování šroubů správným momentem se vyhněte přetažení, které často vede k poškození metrických závitů nebo deformaci spoje. Tento postup je nezbytný například při montáži kol automobilů, kde se volí specifický utahovací moment dle výrobce.
Doporučené utahovací momenty pro šrouby kol a jejich správné dotažení
Správný utahovací moment šroubů kol je klíčový pro bezpečnost a spolehlivost jízdního soupravy. Pro ocelová kola přívěsů se doporučuje utahovací moment v rozmezí 110 až 150 Nm, zatímco u hliníkových kol je vhodné použít hodnoty mezi 130 a 170 Nm. Šrouby M12 mají pevnostní třídu, která výrazně ovlivňuje jejich utahovací moment – například třída 8.8 vyžaduje utažení na 90 Nm, zatímco pevnostní třída 10.9 na 120 Nm.
Jak správně nastavit utahovací moment šroubů? Doporučuji použít momentový klíč a postupovat podle následujícího postupu:
- Vyčistit šrouby a závity od nečistot a maziva, které mohou změnit součinitel tření šroubů
- Nastavit momentový klíč na hodnotu odpovídající pevnostní třídě šroubů podle utahovací moment tabulky
- Utahovat šrouby křížem, aby se zajistila rovnoměrná síla na kole
- Po prvním dotažení pootočit kolo a znovu zkontrolovat utahovací moment
Tento postup minimalizuje riziko povolení šroubů nebo jejich přetažení, což je častá chyba při montáži kol. Pro kola automobilu platí obdobné hodnoty, přičemž vždy je vhodné ověřit přesné údaje výrobce. Správný utahovací moment nejen prodlužuje životnost šroubů, ale přispívá i k bezpečnosti provozu.
Jak maziva ovlivňují součinitel tření a utahovací moment
Maziva výrazně ovlivňují součinitel tření šroubů, který je klíčový pro správný výpočet utahovací síly. Použití mazacích materiálů z řady POWER torque například snižuje součinitel tření až o 10-15 %, což umožňuje přesnější nastavení utahovacího momentu. Nižší součinitel tření znamená, že pro stejnou utahovací sílu potřebujete menší moment, což ovlivňuje hodnoty v utahovacím moment tabulka a následný výpočet utahovací síly.
Při výpočtu utahovacího momentu šroubů je proto nezbytné zohlednit typ maziva, protože standardní tabulky často uvádějí hodnoty pro suchý závit bez maziva. Použití momentového klíče s nastavením podle správného součinitele tření zajišťuje, že pevnostní třída šroubů nebude překročena a spoj bude bezpečný.
| Mazivo POWER torque | Součinitel tření | Doporučený utahovací moment (M10, Nm) |
|---|---|---|
| Bez maziva | 0,18 | 45 |
| POWER torque standard | 0,12 | 38 |
| POWER torque high-performance | 0,10 | 35 |
Jak správně spočítat utahovací sílu šroubů
Pro správný výpočet utahovací síly použijte vzorec, který zohledňuje snížený součinitel tření díky mazivu. Tento přístup vede k přesnějším hodnotám utahovacího momentu a zároveň prodlužuje životnost šroubového spoje.
Metody měření utahovací síly během montáže
Metody měření utahovací síly během montáže využívají dynamometrické momentové klíče a senzory síly, které umožňují přesné a opakovatelné řízení utahování šroubů. Dynamometrický momentový klíč zaznamenává utahovací moment v newtonmetrech (Nm), který lze přepočítat na utahovací sílu (osovou sílu) v newtonech (N) pomocí vzorce zahrnujícího průměr šroubu, stoupání závitu, pevnostní třídu a součinitel tření šroubů. Tento postup minimalizuje riziko pod- nebo přetažení spoje a zajišťuje optimální pevnost a bezpečnost montáže.
Senzory síly instalované přímo na šroubovém spoji měří utahovací sílu v reálném čase a přenášejí data s přesností ±5 %. Tato technologie je nezbytná v průmyslových aplikacích, kde je vyžadována vysoká opakovatelnost a kontrola kvality spoje. Přesné měření okamžitě signalizuje odchylky od požadovaného utahovacího momentu, což umožňuje rychlou korekci a předchází poškození materiálu nebo uvolnění spoje.
Postup výpočtu utahovací síly šroubů
Výpočet utahovací síly začíná měřením utahovacího momentu (Mu) na momentovém klíči, jehož hodnotu nastavíte podle tabulky utahovacích momentů přizpůsobené velikosti a pevnostní třídě šroubu. Pro metricky závitové šrouby se utahovací moment přepočítává na osovou sílu (Fo) podle vzorce:
Fo = Mu / (0,2 × D × μ)
kde D je jmenovitý průměr šroubu v metrech a μ je celkový součinitel tření zahrnující tření v závitu a pod hlavou šroubu. Tento součinitel se pohybuje mezi 0,10 až 0,18 v závislosti na použitých mazivech (např. POWER torque snižuje tření a tím i požadovaný utahovací moment).
Pro správný výpočet je nezbytné znát pevnostní třídu šroubu (např. 8.8, 10.9), která určuje maximální dovolené přepětí a tím i požadovanou utahovací sílu. Například u šroubu M10 s pevnostní třídou 8.8 je doporučený utahovací moment přibližně 47 Nm, což odpovídá osové síle kolem 30 000 N. Použití nesprávného součinitele tření nebo pevnostní třídy vede k časté chybě – buď k nedostatečnému utažení spoje, nebo k přetažení a poškození závitu.
Tip: Pro přesné nastavení utahovacího momentu vždy použijte momentový klíč kalibrovaný na hodnoty odpovídající pevnostní třídě a velikosti šroubu. Nepoužívejte klíč jako páku, aby nedošlo k poškození mechanismu a zkreslení měření.
Pro koho se metoda hodí: dynamometrické momentové klíče a senzory jsou ideální pro průmyslové montáže a kritické spoje, kde je nutná vysoká přesnost a opakovatelnost. Naopak pro běžné domácí použití nebo méně zatížené spoje může být dostačující standardní momentový klíč bez senzorů.
Správný výpočet a měření utahovací síly šroubů výrazně zvyšuje životnost spoje a zabraňuje poruchám způsobeným nesprávným dotažením.
Časté dotazy k výpočtu utahovací síly šroubů
Otázka: Jak vypočítat utahovací moment šroubů?
Výpočet utahovacího momentu zahrnuje jmenovitý průměr šroubu, pevnostní třídu, součinitel tření a stoupání závitu. Například pro metricky závitovaný šroub M6 s pevnostní třídou 8.8 se doporučuje moment kolem 9,7 Nm podle tabulek utahovacích momentů šroubů.
Otázka: Kolik Nm utahovat kola automobilu?
Ocelová kola se obvykle utahují momentem 110-150 Nm, hliníková kola 130-170 Nm. Šrouby M12 s pevnostní třídou 8.8 vyžadují utahovací moment přibližně 90 Nm.
Otázka: Jak správně utahovat šrouby?
Použijte momentový klíč nastavený na správný utahovací moment, utahujte šrouby křížem, aby se rovnoměrně rozložila síla, a přestaňte po cvaknutí klíče.
Otázka: Co je utahovací moment?
Utahovací moment je síla v newtonmetrech (Nm), která je výsledkem působení síly na rameno páky. Udává, jakou sílu je třeba aplikovat pro správné dotažení šroubu.
Otázka: Jak ovlivňuje mazivo utahovací sílu šroubů?
Použití maziva snižuje součinitel tření šroubů o 10-15 %, což umožňuje přesnější dosažení požadovaného utahovacího momentu při nižší síle.
Otázka: Jaký je vliv pevnostní třídy na utahovací moment?
Vyšší pevnostní třída umožňuje vyšší utahovací moment. Například u M6 je 5.8 pevnostní třída doporučena na 6,4 Nm, zatímco 12.9 může dosahovat až 16,7 Nm.
Otázka: Jaké jsou typy šroubových spojů?
Rozlišují se tvrdé spoje s úhlem otočení menším než 30° a měkké spoje, které obsahují těsnění nebo pružné podložky.
Otázka: Jak správně skladovat momentový klíč?
Po použití nastavte momentový klíč na nejnižší hodnotu, aby se zachovala přesnost, a chraňte jej před pádem a nečistotami.
Otázka: Jak měřit skutečnou utahovací sílu při montáži?
Používají se dynamometrické momentové klíče a senzory, které měří moment s přesností ±5 % v reálném čase.
Otázka: Jaký je správný postup utahování šroubů kol?
Utahujte šrouby rovnoměrně křížem podle doporučených momentů, aby se zabránilo deformaci kola a uvolnění šroubů během jízdy.
Otázka: Jaký je vliv opotřebení na utahovací sílu šroubů?
Opotřebené šrouby mohou mít sníženou pevnost, je třeba upravit utahovací moment nebo šrouby vyměnit pro bezpečnost spoje.
Otázka: Jaké normy platí pro utahovací moment šroubů?
Normy, například ČSN EN ISO 898-1, stanovují maximální utahovací momenty podle pevnostních tříd a typů závitů pro zajištění bezpečnosti a funkčnosti spojů.
