Přesné měření průměru trubky je základním předpokladem pro správný výběr spojek, těsnění i armatur při instalatérských pracích. Použití posuvného měřítka vám zajistí přesné určení vnějšího i vnitřního průměru trubky, čímž předejdete únikům vody nebo nesedícím závitům.
📋 Shrnutí v bodech
- Vnější průměr trubky lze vypočítat jako obvod dělený číslem π (3,14159), například obvod 50 mm odpovídá průměru 15,915 mm.
- Posuvné měřítko umožňuje přesné měření malých a středních průměrů trubek s tolerancí řádu milimetrů.
- Vnitřní průměr trubky se měří vzdáleností mezi vnitřními okraji přes střed trubky.
- Standardní průměry trubek v palcích přepočtené na milimetry jsou například 1/2″=20,955 mm nebo 3/4″=26,441 mm.
- Při měření průměru trubky s izolací nebo v náročných podmínkách je vhodné použít digitální nebo laserové měřicí přístroje pro vyšší přesnost.
Jak správně změřit vnější a vnitřní průměr trubky
Pro přesné měření průměru trubky použijte posuvné měřítko, které poskytne okamžitý výsledek s přesností na desetiny milimetru. Pokud potřebujete zjistit rozměry bez speciálního nářadí, postačí vám krejčovský metr pro zjištění obvodu nebo běžné pravítko pro hrubý odhad.

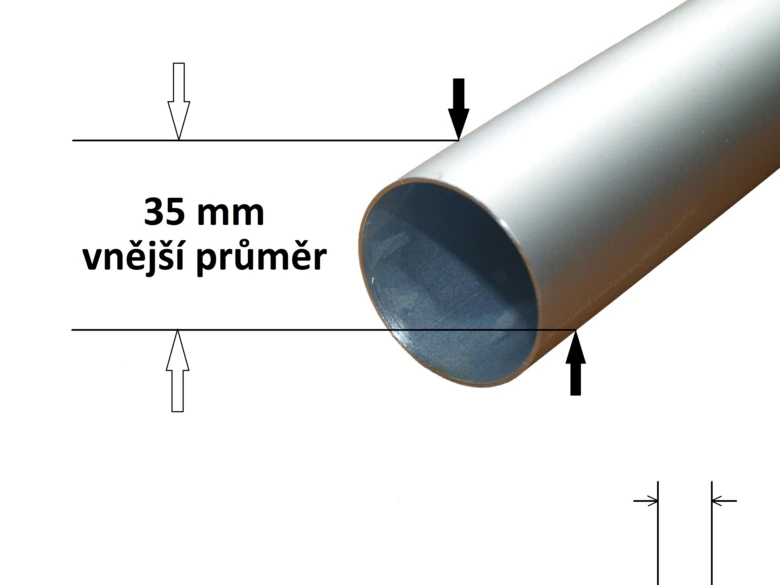

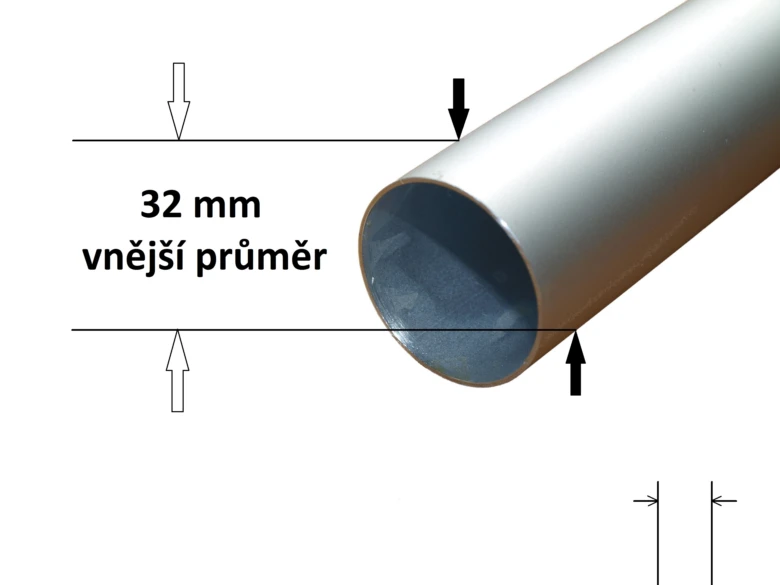

Měření vnějšího průměru trubky
Pro zjištění vnějšího průměru trubky je nejvhodnější posuvné měřítko trubek, kterým sevřete stěny trubky kolmo k její ose. Pokud nemáte měřidlo po ruce, změřte krejčovským metrem obvod trubky a výsledek vydělte číslem 3,14 (pí).
- Přiložení čelistí – sevřete vnější čelisti posuvného měřítka pevně k protilehlým stranám trubky.
- Odečtení hodnoty – zafixujte polohu měřidla a odečtěte přesný vnější průměr trubky na hlavní stupnici.
- Výpočet z obvodu – obvod trubky v milimetrech vydělte konstantou 3,14 pro získání průměru.
Odborná rada: Častá chyba při měření vnějšího průměru trubky je šikmé nasazení měřidla, což vede k nepřesným a nadsazeným hodnotám.

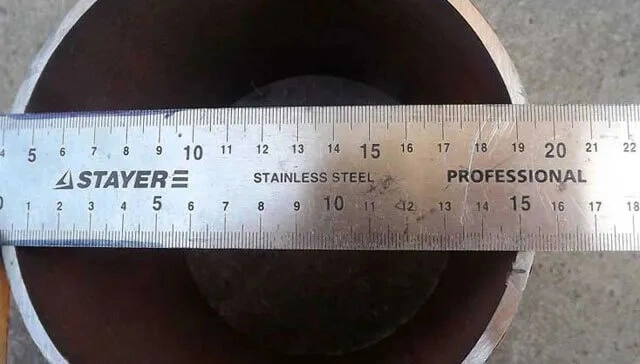

Měření vnitřního průměru trubky
Vnitřní průměr trubky zjistíte nejlépe pomocí horních malých čelistí posuvného měřítka, které zasunete do otvoru trubky. Při absenci digitálních měřidel trubek lze použít pravítko, kdy změříte vzdálenost mezi nejvzdálenějšími vnitřními okraji průřezu.
- Rozevření čelistí – vložte vnitřní měřicí hroty posuvného měřítka do otvoru trubky.
- Roztažení až k hraně – roztáhněte čelisti tak, aby se dotýkaly protilehlých vnitřních stěn trubky.
- Odečtení rozměru – zafixujte polohu a odečtěte vnitřní průměr trubky přímo na stupnici.
Tip: Pamatujte na převod palců na milimetry, pokud pracujete s instalatérskými trubkami, kde 1 palec odpovídá 25,4 milimetrům. Tato metoda je vhodná pro běžné trubky, nikoliv pro měření trubek s izolací, kde musíte izolaci nejprve odstranit.
Převody a tabulky průměrů trubek v palcích a milimetrech
Při instalatérských pracích často narazíte na značení v palcích, kde jeden palec odpovídá přesně 25,4 mm. Pro správný výběr spojek nebo armatur je nutné provést převod palců na milimetry, protože standardizovaný závit trubky se neřídí vnějším průměrem, ale světlostí. Pokud vás zajímá, jak změřit průměr trubky v coulech na centimetry, pamatujte, že palcové označení (např. 3/4 palce) není přímý rozměr trubky, ale jmenovitá světlost.
Jak správně odečítat průměr trubky z tabulky průměrů
Při práci s tabulkami vždy hledejte hodnotu pro vnější průměr trubky, která odpovídá vašemu naměřenému výsledku z posuvného měřítka.
| Jmenovitý rozměr (palce) | Vnější průměr (mm) |
|---|---|
| 1/2″ | 20,96 mm |
| 3/4″ | 26,44 mm |
| 1″ | 33,25 mm |
Odborná rada: Častá chyba spočívá v záměně jmenovité světlosti za skutečný vnější průměr trubky, což vede k nákupu nesprávných fitinek. Převodní tabulky jsou vhodné pro standardní ocelové trubky, nikoliv pro plastové systémy s odlišnou tloušťkou stěny.
Měření průměru trubek s izolací a povrchovou úpravou
Izolace trubky zásadně ovlivňuje vnější průměr trubky, proto při měření vždy počítejte s její tloušťkou. Pokud vás zajímá postup měření průměru trubky z vnitřní a vnější strany u izolovaných rozvodů, musíte nejdříve změřit celkový obvod pomocí měřicí pásky. Vydělením obvodu číslem 3,14159 získáte vnější průměr včetně izolace. Pro získání přesného kovového průměru následně odečtěte dvojnásobek tloušťky izolační vrstvy. Povrchová úprava trubek, jako je lakování nebo pozinkování, může přidat na průměru dalších 0,05 až 0,2 mm, což je nutné zohlednit při výběru těsnění.
Odborná rada: Častá chyba spočívá v přímém měření přes měkkou izolaci pomocí posuvného měřítka trubek, což vede k deformaci materiálu a chybě v řádu milimetrů. Tento postup se hodí pro techniky provádějící rychlou orientační kontrolu na místě, ale není vhodný pro instalatéry vyžadující milimetrovou přesnost při řezání závitů.
- Odstraňte izolaci v místě měření pro dosažení přesného vnějšího rozměru trubky.
- Použijte digitální měřidla trubek pro rychlou kompenzaci tloušťky stěn a eliminaci lidské chyby.
- Provádějte korekci měření vždy po dvojnásobném odečtení tloušťky izolace z celkového naměřeného průměru.
- Ověřte převod palců na milimetry, pokud pracujete se standardizovanými rozměry, například 6,35 mm odpovídá trubce o rozměru 1/4 palce, 20,955 mm odpovídá 1/2 palce a 26,441 mm odpovídá 3/4 palce.
| Typ měření | Doporučený nástroj | Přesnost |
|---|---|---|
| Vnější průměr s izolací | Měřicí páska | Střední |
| Vnější průměr bez izolace | Posuvné měřítko | Vysoká |
| Vnitřní průměr trubky | Posuvné měřítko | Vysoká |
| Nepravidelné trubky | Obvodový metr | Střední |
Otázka: Jak změřit průměr trubky 3/4 palce v milimetrech?
Standardní vnější průměr trubky 3/4 palce odpovídá 26,441 mm. Při měření vnějšího průměru trubky s izolací vždy přičtěte dvojnásobek tloušťky izolace k této nominální hodnotě.
Otázka: Jak zjistit přesný vnější průměr trubky bez posuvného měřítka?
Použijte měřicí pásku nebo provázek, kterým trubku pevně obepnete. Naměřený obvod v milimetrech následně vydělte hodnotou 3,14159, čímž získáte vnější průměr trubky.
Faktory ovlivňující přesnost měření průměru trubek
Přesnost měření průměru trubky závisí na stabilitě okolního prostředí a technickém stavu použitých měřidel. Změny teploty a vlhkosti přímo ovlivňují fyzikální rozměry trubky, proto je nutné dodržovat standardizované postupy měření při teplotě 20 °C.
Vliv teploty na rozměry trubek
Teplota zásadně ovlivňuje vnější průměr trubky i vnitřní průměr trubky vlivem tepelné roztažnosti materiálu. U kovových trubek dochází k měřitelné dilataci již při rozdílech desítek stupňů, zatímco PEX trubka vykazuje výraznější objemové změny. Častá chyba spočívá v měření materiálu bezprostředně po svařování nebo řezání, kdy zbytkové teplo zkresluje výsledek. Měření provádějte vždy při stabilní pokojové teplotě kolem 20 stupňů Celsia, aby nedošlo k odchylkám způsobeným tepelnou roztažností materiálu.
Jak kalibrovat měřidla pro přesné měření
Pravidelná kalibrace měřidla je klíčová pro dosažení maximální přesnosti měření a eliminaci mechanických odchylek. Posuvné měřítko trubek musí před každým použitím projít kontrolou nulového bodu při sevřených čelistech.
- Ověřte čistotu měřicích ploch od nečistot a koroze, které mohou přidat odchylku v řádech desetin milimetru.
- Použijte kalibrační trn nebo etalon pro kontrolu správnosti odečtu na digitálním displeji či noniu.
- Sledujte vliv vlhkosti, která může na digitálních senzorech způsobit oxidaci kontaktů a vést k chybným hodnotám na displeji.
Odborná rada: Kalibrovaná měřidla jsou nezbytná pro instalatéry a strojaře, kteří pracují s těsnými závity typu NPT či BSP, kde rozhodují zlomky milimetru. Pro běžné domácí opravy, jako je výměna sifonu nebo napojení zahradní hadice, postačí vizuální kontrola s přesností na milimetry. Pokud provádíte převod palců na milimetry, vždy pracujte s přesnými tabulkovými hodnotami (např. 1 palec = 25,4 mm), nikoliv s odhadem. Na co si dát pozor: při měření trubek s izolací vždy izolaci odstraňte, protože měření přes izolační vrstvu vede k hrubým chybám v určení vnějšího průměru trubky.
Moderní měřicí přístroje pro přesné měření průměru trubek
Moderní měřicí přístroje eliminují lidskou chybu při odečítání hodnot a zrychlují práci v terénu i dílně. Použití digitálních technologií je ideální volbou pro každého, kdo vyžaduje opakovatelnou přesnost při zjišťování rozměrů potrubí, kde odchylky v řádech milimetrů mohou způsobit netěsnost spojů.
Digitální posuvné měřítko
Digitální posuvné měřítko trubek představuje standard pro přesné měření vnějšího průměru trubky i vnitřního průměru trubky v rozsahu obvykle do 150 mm s přesností na 0,01 mm. Přístroj umožňuje přímý digitální odečet, čímž zásadně zvyšuje přesnost měření a eliminuje chyby při vizuálním odhadu na analogové stupnici. Nástroj využívá vnější čelisti pro vnější průměr trubky a vnitřní čelisti pro vnitřní průměr trubky. Častá chyba: při měření měkkých plastových trubek (např. PE nebo PPR) nevyvíjejte nadměrný tlak, který materiál deformuje a zkresluje výsledek o několik desetin milimetru.
Laserové a ultrazvukové měřiče
Laserový měřič umožňuje rychlé bezdotykové měření vnějšího průměru trubky z větší vzdálenosti, což oceníte u špatně přístupných instalací pod stropem nebo v šachtách. Ultrazvukový měřič využívá odraz zvukových vln a spolehlivě určí vnější průměr trubky i u rozměrných systémů, kde mechanické měřidlo nedosáhne. Tyto technologie se hodí primárně pro profesionály a revizní techniky, zatímco pro běžné domácí opravy postačí standardní mechanické nářadí, jako je posuvné měřítko trubek nebo měřicí páska.
- Digitální posuvné měřítko je vhodné pro kovové i plastové trubky s pevnou stěnou.
- Laserová metoda měření průměru trubky uvnitř není možná u neprůhledných materiálů a uzavřených systémů.
- Ultrazvukové přístroje umožňují měření trubek s izolací bez nutnosti jejího odstranění, což šetří čas při revizích.
- Převod palců na milimetry provádějte vždy podle aktuální tabulky výrobců, kde 1″ odpovídá 25,4 mm.
| Typ měřidla | Typické využití | Hlavní výhoda |
|---|---|---|
| Digitální posuvné měřítko | Instalace, dílna | Přesnost 0,01 mm |
| Laserový měřič | Těžko přístupná místa | Bezdotykové měření |
| Ultrazvukový měřič | Izolované potrubí | Měření bez demontáže izolace |
Odborná rada: Při výběru přístroje rozlišujte, zda potřebujete měřit vnější průměr trubky pro výběr objímek, nebo vnitřní průměr trubky pro výpočet průtoku vody. Digitální měřidla trubek se hodí pro opakované měření v instalatérské praxi, zatímco pro jednorázové určení průměru 3/4 palce (26,441 mm) v domácnosti plně postačí posuvné měřítko.
Výběr správného měřicího nástroje podle typu trubky
Výběr vhodného nástroje přímo ovlivňuje přesnost měření průměru trubky a chrání povrch trubky před nechtěným poškozením. Správně zvolený měřicí nástroj musí odpovídat tvrdosti materiálu i celkové tuhosti stěny potrubí.
Měření plastových trubek
U plastových trubek pracujte s měřicími nástroji šetrně, protože přílišný tlak snadno způsobí deformaci měřeného profilu. Pro vnější průměr trubky se osvědčuje flexibilní měřicí páska, která dobře kopíruje obvod bez rizika promáčknutí. Pokud potřebujete zjistit vnitřní průměr trubky, použijte digitální posuvné měřítko trubek s nastaveným jemným dotykem. Vyhněte se kovovým čelistem s ostrými hranami, které mohou narušit hladký povrch trubky.

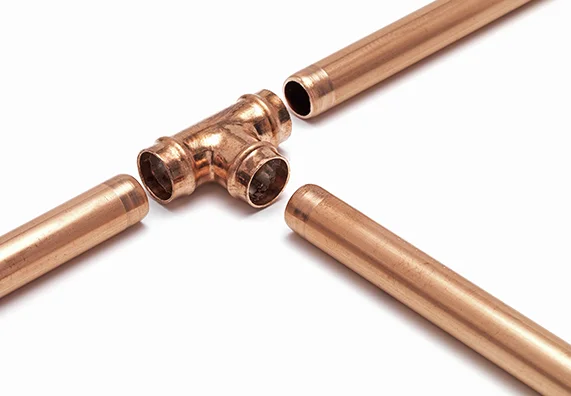

Měření kovových a kompozitních trubek
Kovová trubka a kompozitní trubka vyžadují pevnější nástroje, jako je ocelové posuvné měřítko, které se při kontaktu s tvrdým materiálem neprohne. Při měření vnějších rozměrů na citlivých materiálech doporučuji použít ochranné návleky na měřicí plochy.
- Před měřením vždy očistěte povrch trubky od nečistot a koroze.
- U měření trubek s izolací nejprve odstraňte izolační vrstvu v místě dotyku.
- Pro rychlou orientaci v rozměrech využijte převod palců na milimetry a následně jak správně odečítat průměr trubky z tabulky průměrů.
Odborná rada: Častá chyba spočívá v přílišném utažení měřidla u tenkostěnných plastů, což vede k naměření nižších hodnot, než je skutečnost. Tato metoda se hodí pro instalatéry a kutily, avšak není vhodná pro měření extrémně měkkých hadic pod tlakem.
Časté dotazy o měření průměru trubek
Otázka: Jak změřit vnější průměr trubky bez posuvného měřítka?
Omotejte měřicí pásku nebo provázek kolem trubky, změřte délku obvodu a vydělte ji číslem 3,14159 pro získání vnějšího průměru v milimetrech.
Otázka: Jak přesně změřit vnitřní průměr trubky?
Použijte posuvné měřítko trubek nebo pravítko a změřte vzdálenost mezi vnitřními okraji trubky přes její střed.
Otázka: Jaký je rozdíl mezi vnitřním a vnějším průměrem trubky?
Vnější průměr trubky je celkový rozměr včetně stěny, vnitřní průměr trubky měří volný prostor uvnitř, což je klíčové pro průtok.
Otázka: Jak přepočítat průměr trubky z palců na milimetry?
1 palec odpovídá 25,4 mm. Pro převod palců na milimetry vynásobte hodnotu v palcích tímto koeficientem.
Otázka: Jak změřit průměr trubek s izolací?
Změřte celkový průměr včetně izolace a odečtěte tloušťku izolační vrstvy na obou stranách pro získání skutečného průměru.
Otázka: Jaké měřicí nástroje jsou vhodné pro plastové trubky?
Použijte flexibilní měřicí pásky nebo digitální posuvná měřítka s jemným dotykem, abyste předešli deformaci měkkého materiálu.
Otázka: Jak kompenzovat vliv teploty při měření průměru trubky?
Měřte při pokojové teplotě 20 °C a vyhněte se extrémním teplotám, které způsobují tepelnou roztažnost kovů.
Otázka: Jak ověřit přesnost naměřených hodnot průměru trubky?
Opakujte měření na různých místech trubky a výsledky porovnejte s tabulkou standardních průměrů.
Otázka: Jak změřit průměr nepravidelných trubek?
Použijte digitální měřidla nebo změřte největší a nejmenší průměr a vypočítejte průměrnou hodnotu.
Otázka: Jaký je průměr trubky označené 6,4 mm?
Tento rozměr odpovídá přesným instalacím, kde 6,4 mm představuje vnější průměr trubky.
Otázka: Jak změřit průměr vodovodní trubky?
Pro vnější rozměr použijte posuvné měřítko a vnitřní průměr zjistíte přiložením pravítka přes střed průřezu.
Otázka: Jak změřit průměr trubky 3/4 palce v centimetrech?
Tento rozměr odpovídá zhruba 1,905 cm nebo 19,05 mm, což je standardní hodnota pro vodovodní rozvody.
Otázka: Jak správně odečítat průměr trubky z tabulky průměrů?
Ověřte, zda tabulka uvádí vnitřní či vnější průměr, a následně porovnejte naměřenou hodnotu s materiálovou specifikací.
Otázka: Jaké jsou způsoby měření průměru trubky?
Existují různé způsoby měření průměru trubky, od použití posuvného měřítka až po měřicí pásky či laserové přístroje.
Otázka: Jak změřit průměr trubky uvnitř i venku bez speciálních nástrojů?
Pro vnější průměr použijte provázek a obvod vydělte číslem pí, vnitřní průměr změřte pravítkem na čele trubky.
Odborná rada: Častá chyba při měření je šikmé přiložení měřidla, což vede k chybným hodnotám. Vždy dbejte na to, aby měřicí nástroj svíral s osou trubky pravý úhel. Postup se hodí pro instalatéry, zatímco pro přesné strojírenské aplikace doporučuji raději certifikované digitální mikrometry.
