Názvy a funkce jednotlivých částí zámku – průvodce mechanismy

Mechanismus zámku dveří tvoří komplexní sestavu pohyblivých dílů, které zajišťují bezpečnost a správné uzavření vašeho domova. Pochopení funkcí jednotlivých prvků, jako je střelka zámku či závora, vám usnadní výběr vhodného typu kování i řešení běžných servisních oprav.

Názvy a základní funkce hlavních částí zámku

Mechanismus zámku dveří tvoří několik klíčových komponent, které spolupracují při zajištění a otevírání dveřního křídla. Mezi hlavní části zámku patří skříňka, stulp, čtyřhran kliky, střelka zámku a prostor pro cylindrickou vložku nebo dozický zámek. Každý díl má specifickou roli, přičemž popis hlavních částí zámku a k čemu slouží je nezbytný pro správnou údržbu i výběr náhradních dílů.

Zde je přehled, jak se jmenují části zámku a jaké jsou jejich základní funkce:

• Skříňka zámku – ocelový obal, který chrání vnitřní mechanismus před nečistotami a mechanickým poškozením.
• Stulp – čelní lišta zámku, která upevňuje zámek ke dveřím a standardně se vyrábí v šířce 20 nebo 24 mm o tloušťce 3 mm.
• Střelka zámku – odpružený prvek zajišťující dveře v zavřené poloze, který se zasouvá při stisku kliky.
• Čtyřhran kliky – kovový trn o rozměru 8×8 nebo 9×9 mm, jehož otočením klika ovládá střelku.
• Cylindrická vložka – klíčový prvek, který při otočení klíče vysouvá nebo zasouvá zástrčku do protiplechu.

Odborná rada: Při výměně vždy kontrolujte rozteč zámku, což je vzdálenost mezi středem čtyřhranu kliky a středem otvoru pro vložku, neboť toto je častá chyba při nákupu. Tento systém se hodí pro běžné interiérové i bezpečnostní dveře, nicméně u velmi starých typů dveří může být mechanismus odlišný a vyžaduje odbornou konzultaci zámečníka.

Mechanismus cylindrické vložky a její funkce

Cylindrická vložka představuje srdce moderního zabezpečení dveří, přičemž její vnitřní mechanismus funguje na principu přesného souladu mezi mechanickými komponentami a profilem klíče. Systém vyžaduje minimální výrobní tolerance pro zajištění bezpečnosti a spolehlivosti.

Jak funguje mechanismus cylindrické vložky?

Základní princip fungování cylindrické vložky spočívá v přerušení rotačního pohybu pomocí soustavy čepů. Uvnitř tělesa vložky se nachází nepohyblivý dutý válec, ve kterém je usazen otáčivý válec s drážkou pro klíč. Ve výchozím stavu brání otáčení válce páry čepů, které jsou pružinami tlačeny napříč oběma válci. Jakmile do vložky zasunete správný klíč, jeho zuby nastaví páry čepů tak, že jejich dělicí rovina přesně kopíruje hranici mezi otáčivým a dutým válcem. V ten moment se mechanismus odblokuje a otáčivý válec může provést rotaci. Tato rotace následně prostřednictvím vačky ovládá pohyb zástrčky, která vysouvá nebo zasouvá petlici do zárubní. U zadlabacího zámku je šikmá střelka (falle) ovládána klikou a při zavírání se zatlačí proti pružině, zatímco zástrčka je ovládána výhradně cylindrickou vložkou.

Jaké jsou klíčové komponenty mechanismu cylindrické vložky?

Mezi nejdůležitější součásti patří dutý nepohyblivý válec, otáčivý válec, páry čepů, pružiny a vačka. Pružiny hrají kritickou roli, protože po vyjmutí klíče automaticky vracejí čepy do původní blokovací polohy. Čepy se skládají z horních čepů různých délek a spodních čepů stejných délek, přičemž jejich vzájemná konfigurace určuje bezpečnostní úroveň vložky. Odborná rada: Při výměně vložky si vždy ověřte, jak změřit zámek do dveří, abyste předešli vyčnívání cylindrické vložky z kování, což je častá chyba snižující bezpečnost. Tento mechanismus se výrazně liší od starších typů, jako je například dozický zámek, který využívá odlišné uspořádání stavítek a klikový mechanismus s palcem. Zatímco cylindrické vložky se hodí pro vstupní dveře s požadavkem na vysokou bezpečnost, pro interiérové dveře postačí jednodušší druhy zámků bez nároků na vysokou odolnost proti vyhmatání.

Otázka: Jaký je rozdíl mezi průběžným a děleným čtyřhranem kliky?

Průběžný čtyřhran umožňuje ovládání střelky i závory z obou stran dveří současně. Dělený čtyřhran se používá u panikových zámků a umožňuje odemknutí zevnitř bez klíče, zatímco zvenku zůstává funkce omezena pouze na ovládání střelky.

Otázka: Jaké jsou typické rozměry pro správnou montáž zadlabacího zámku?

Pro montáž je klíčová rozteč, což je vzdálenost mezi středem kliky a vložky (typicky 72, 90 nebo 92 mm). Dále musíte znát dornmass, tedy vzdálenost od čela zámku ke středu vložky, která se u běžných typů pohybuje od 30 do 100 mm.

Rozměrové parametry zámků a jejich význam

Při výměně nebo opravě je klíčové vědět, jak změřit zámek do dveří, abyste předešli nákupu nekompatibilního dílu. Každý zadlabací zámek vyžaduje přesné dodržení základních rozměrů, které definují mechanismus zámku dveří a jeho usazení v křídle.

Základní části zámku, jako střelka zámku či západka, musí přesně lícovat s otvory v zárubni. Mezi nejdůležitější parametry patří rozteč, což je vzdálenost mezi středem kliky a středem otvoru pro vložku. Standardní hodnoty rozteče u nás činí 72, 90 nebo 92 mm. Dalším zásadním pojmem je backset, odborně nazývaný dornmass, který určuje vzdálenost od čela zámku ke středu otvoru pro vložku. Zatímco u značky BERA se setkáte nejčastěji s rozměry 35 a 55 mm, u profesionálních systémů ABLOY bývá backset volitelný v rozsahu od 30 do 100 mm.

Pokud vás zajímá, jaké jsou názvy částí zámku a jejich funkce, zaměřte se zejména na stulp. Jedná se o čelní lištu zámku, která má obvykle šířku 20 nebo 24 mm při standardní tloušťce 3 mm. Čtyřhran kliky, který přenáší pohyb z kliky na střelku, má u standardních interiérových dveří rozměr 8 mm.

Technické parametry pro výběr zámku

Odborná rada: Při měření vždy postupujte od hrany stulpu směrem dovnitř dveří. Častá chyba spočívá v měření backsetu včetně tloušťky stulpu, což vede k objednání nesprávného typu zámku. Tento postup měření se hodí pro běžné uživatele, kteří provádějí údržbu domácnosti, nikoliv pro instalaci speciálních protipožárních zámků s certifikací, kde jsou nároky na toleranci výrazně přísnější.

Typy zámků a jejich specifické části

Při výběru zabezpečení je klíčové pochopit mechanismus zámku dveří a vzájemnou funkci jeho komponent. Každý typ zámku využívá specifické díly, jako je skříňka zámku, stulp nebo čtyřhran, které zajišťují bezpečné uzamčení. Aby vám při nákupu vše sedělo, vždy si předem ověřte, jak změřit zámek do dveří, zejména rozteč mezi středem kliky a vložky (typicky 72, 90 nebo 92 mm) a dornmass, tedy vzdálenost od čela zámku ke středu vložky (např. 35 nebo 55 mm u značky BERA).

Zde je přehled nejčastějších variant a jejich konstrukčních specifik:

• Zadlabací zámek: Standardní typ zapuštěný do hrany dveří, kde je upevněn stulpem o šířce 20 nebo 24 mm. Hlavní součástí je šikmá střelka zámku pro udržení dveří v uzavřené poloze a závora pro samotné uzamčení.

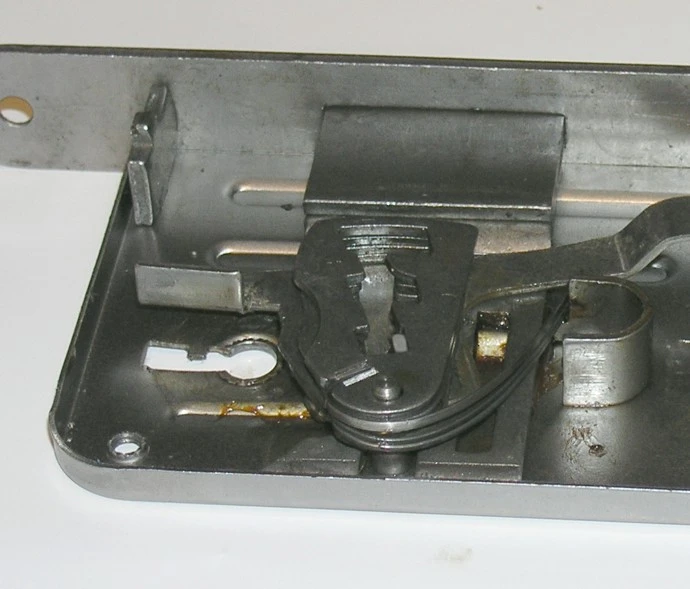

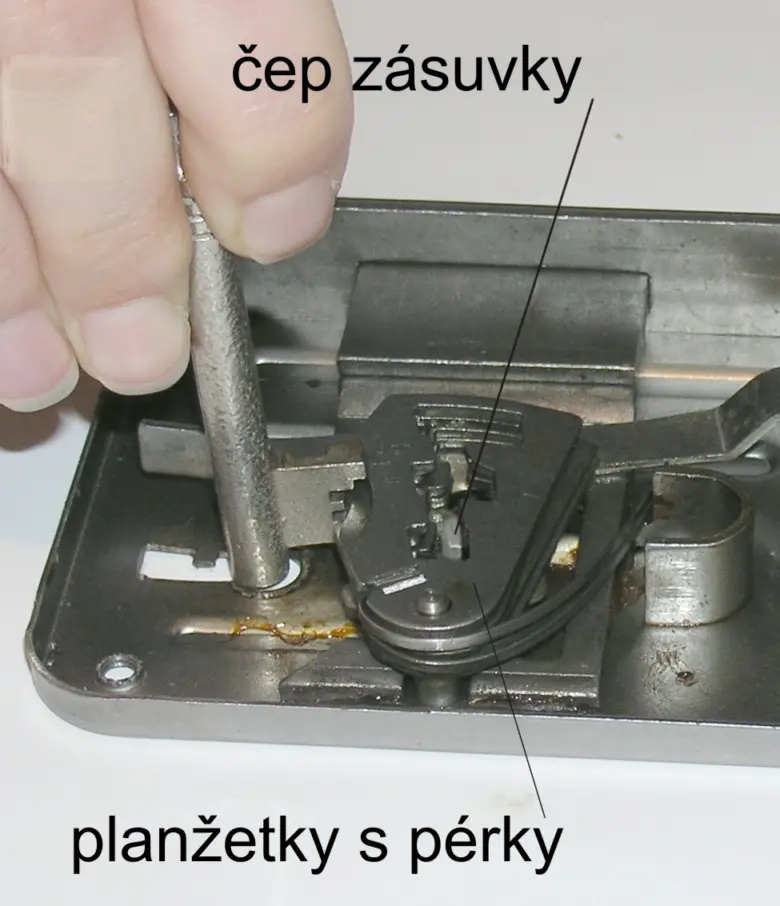

• Dozický zámek: Tradiční řešení s klikovým mechanismem, palcem a šipkou pro vysunutí zástrčky. Klíč zde přímo ovládá vnitřní stavítka bez nutnosti cylindrické vložky.
• Visací zámek: Samostatný celek s pohyblivou podkovou, který využívá vnitřní váleček a sadu planžetek pro správné nastavení klíče nebo číselné kombinace.
• Panikový zámek: Konstrukce s děleným čtyřhranem, která umožňuje okamžitý únik z budovy stisknutím kliky z vnitřní strany, a to i v případě, že jsou dveře zvenku zamčené.
• Samozamykací zámek: Moderní typ vybavený blokovacím mechanismem na západce, který automaticky vysune závoru po přitažení dveří bez použití klíče.
• Elektromechanický zámek: Využívá elektrický impulz k uvolnění střelky, což umožňuje dálkové ovládání vstupu při zachování mechanického ovládání klikou.
• Elektromotorický zámek: Pokročilý systém s integrovaným motorkem, který ovládá závoru a umožňuje plně automatické zamykání a odemykání dveří.

Odborná rada: Při montáži čtyřhranu kliky o rozměrech 8×8 mm nebo 9×9 mm vždy zvolte správnou délku podle tloušťky dveří. Pro dveře do 50 mm tloušťky postačí čtyřhran 70+50 mm, zatímco pro dveře 70-90 mm je nutný čtyřhran 80+80 mm.

Častá chyba při výběru spočívá v záměně pravého a levého provedení zámku, což znemožňuje správnou funkci střelky a vede k poškození mechaniky. Tento typ zabezpečení se hodí pro vstupní dveře do bytů a domů, kde je vyžadována vysoká odolnost a možnost signalizace stavu dveří. Pro běžné vnitřní interiérové dveře jsou tyto robustní mechanismy zbytečně nákladné a technicky náročné na instalaci. Pokud plánujete instalaci, vždy zohledněte požadovanou požární odolnost, která se u certifikovaných zámků pohybuje od 30 do 90 minut.

Bezpečnostní prvky zámků a ochrana proti násilnému otevření

Základní mechanismus zámku dveří u bezpečnostních verzí využívá specifické komponenty, které aktivně ztěžují neoprávněný vstup. Zatímco běžný zadlabací zámek se spoléhá na jednoduchou střelku zámku, bezpečnostní modely integrují blokovací mechanismus. Ten zajistí, že se západka po úplném dovření dveří automaticky zablokuje v protiplechu, čímž znemožňuje její zatlačení planžetou nebo kartou. Při zvažování, jaké části tvoří bezpečnostní zámek a jak pracují, je nutné zmínit, že kvalitní protiplech zvyšuje celkovou odolnost zárubně proti vypáčení.

Funkce hlavních bezpečnostních komponent

• Blokovací mechanismus – zajišťuje automatické uzamčení západky ihned po přitažení dveří bez nutnosti použití klíče.
• Tichá západka – obsahuje tlumicí prvek snižující hlučnost při zavírání, aniž by došlo k oslabení pevnostních parametrů.
• Signalizace stavu dveří – elektrický snímač v těle zámku informuje o fyzické poloze dveří (otevřeno/zavřeno) a stavu uzamčení.
• Požární odolnost – certifikované materiály umožňují zámkům zachovat integritu při vysokých teplotách, od 30 minut u standardů BERA až po 90 minut u vysoce odolných modelů ABLOY.

Tip: Při výběru zámku vždy kontrolujte certifikaci bezpečnostní třídy, protože i ten nejdokonalejší mechanismus ztratí účinnost při špatné montáži do dveřního křídla.

Častá chyba spočívá v podcenění hloubky zadlabání, kdy zámek není v zárubni dostatečně fixován. Bezpečnostní zámky se hodí pro vstupní dveře do bytů a domů, kde je vyžadována certifikovaná ochrana, zatímco pro interiérové dveře s dozickým zámkem jsou tyto prvky zbytečným a nákladným řešením. Pokud nevíte, jak změřit zámek do dveří, vždy se orientujte podle vzdálenosti od čela zámku k ose cylindrické vložky.

Elektromotorické zámky a jejich elektronické komponenty

Elektromotorický zámek představuje pokročilé řešení zabezpečení, které se výrazně liší od standardních mechanických systémů, jako je běžný zadlabací zámek nebo dozický zámek. Zatímco u běžných mechanických zámků ovládáte střelku zámku přímo klikou nebo klíčem, zde hlavní práci odvádí integrovaný motorek. Tento motorek ovládá závoru zámku zcela automaticky na základě elektrického impulzu. Při úvaze, jak fungují jednotlivé části zámku v tomto provedení, je klíčové pochopit přítomnost napájecí kabeláže. Vícežilový kabel se svorkovnicí vede skrze pružnou průchodku mezi dveřmi a rámem, což chrání vodiče před mechanickým namáháním při každém otevření dveří. Pro prosklené dveře je nutné volit úzké modely zámků se specifickým vedením kabeláže.

Rozdíly mezi elektromotorickým a elektromechanickým systémem

Pokud zkoumáte, jaké jsou druhy zámků a rozdíly v jejich částech, musíte rozlišovat mezi plně motorickým a elektromechanickým zámkem. Elektromotorický zámek umožňuje dálkové ovládání pomocí čteček karet či systémů chytré domácnosti, kde motorek plně zasune nebo vysune závory. Naproti tomu elektromechanický zámek využívá elektrický signál pouze k odblokování mechanismu, přičemž samotné otevření dveří vyžaduje fyzický stisk kliky. U elektromechanických systémů je standardem kování klika-klika, zatímco elektromotorické zámky často využívají kombinaci klika-madlo. Vnitřní strana dveří musí být vždy vybavena klikou pro zajištění bezpečného úniku.

Odborná rada: Při instalaci vždy dbejte na správný průřez kabeláže podle odběru motorku, jinak hrozí pokles napětí a nefunkčnost zamykacího mechanismu.

Častá chyba: Podcenění orientace dveří při výběru zámku a kování vede k nemožnosti správné montáže střelky, která je šikmá a musí směřovat proti směru zavírání.

Tento typ zámků se hodí pro komerční objekty s vysokou frekvencí průchodů, kde je vyžadována automatizace a vzdálená signalizace stavu dveří (otevřeno/zavřeno). Naopak pro běžné interiérové dveře, kde postačuje základní fixace střelkou bez nutnosti elektrického ovládání, je tento systém zbytečně nákladný a technicky náročný na instalaci. Samozamykací verze těchto zámků navíc obsahují blokovací mechanismus na západce, který zajistí dveře ihned po jejich přitažení bez nutnosti použití klíče. Pro zvýšení bezpečnosti doporučuji vždy instalovat kvalitní protiplech s otvory přesně odpovídajícími dráze střelky a závory.

Údržba a servis jednotlivých částí zámku

Pravidelná údržba mechanismu zámku dveří výrazně prodlužuje jeho životnost a zajišťuje plynulý chod všech pohyblivých komponent. Pro dlouhodobou spolehlivost doporučuji provádět kontrolu minimálně jednou ročně, a to bez ohledu na to, zda používáte moderní zadlabací zámek nebo starší dozický zámek.

Mazání cylindrické vložky

Pravidelné mazání výrazně zlepšuje funkčnost cylindrické vložky a zabraňuje zadrhávání klíče. Používejte výhradně speciální maziva na bázi grafitu nebo oleje bez obsahu kyselin, které nelepí prach. Častou chybou je aplikace běžných kuchyňských olejů nebo vazelín, které uvnitř mechanismu vytvoří lepkavou směs a zámek trvale poškodí.

Kontrola mechanických částí

Servis zámku zahrnuje důkladnou kontrolu čtyřhranu kliky a stulpu, které bývají nejvíce namáhané. Ujistěte se, že všechny šrouby jsou pevně dotaženy a střelka zámku se při stisku kliky vrací hladce do základní polohy. Tento postup vám pomůže pochopit, jaké jsou názvy částí zámku a jejich funkce, a včas odhalit případné opotřebení materiálu.

Prevence koroze

Ochrana kovových ploch stulpu před vlhkostí brání vzniku koroze, která zasekává vnitřní mechanismus. Pravidelně odstraňujte nečistoty a nanášejte tenkou vrstvu ochranného prostředku.

1. Očištění ploch – odstraňte prach a nečistoty z povrchu stulpu suchým hadříkem.
2. Kontrola dotažení – prověřte upevňovací šrouby, které drží zámek v zadlabání dveří.
3. Aplikace maziva – naneste malé množství přípravku do vložky a na pohyblivé části.
4. Ověření funkce – vyzkoušejte uzamčení a odemčení při otevřených dveřích.

Odborná rada: Pokud zámek vykazuje neobvyklý odpor, nesnažte se jej násilím přemoci. Správný servis včasným promazáním je vždy levnější než kompletní výměna celého bezpečnostního systému. Tato údržba se hodí pro každého majitele nemovitosti, ale není vhodná pro zámky, které vykazují strukturální poškození nebo praskliny v těle.
