Rohové spoje dřeva patří mezi základní konstrukční prvky v truhlářství a stavebnictví. Různé způsoby spojování dřeva nabízejí odlišné výhody i nevýhody, které ovlivňují pevnost, estetiku a náročnost práce. Při výběru vhodné metody je proto klíčové znát jejich specifika a praktické dopady.
💡 Důležité na úvod
- Čepový spoj je tradiční metoda s hloubkou čepu max. o 0,5 cm větší než tloušťka druhého prvku.
- Rybina umožňuje sesychání dřeva a její skrytá verze zvyšuje estetiku spoje.
- Kolíkové spoje používají kolíky průměrů 6 až 20 mm, často jsou nerozebíratelné.
- Vruty pro střešní konstrukce mají délku od 15 do 30 cm a nabízejí pevnost a rozebíratelnost.
- Rozměrová stabilita dřeva se pohybuje mezi 1 a 6,8 % změnou rozměrů vlivem vlhkosti.
Přehled hlavních druhů rohových spojů dřeva
Hlavní druhy spojů dřeva v rozích zahrnují čepový spoj, rybinu, kolíkové spoje, pero-drážku, přeplátování a svlak. Každý z těchto konstrukčních spojů dřeva má specifickou konstrukci i použití, které ovlivňují pevnost a estetiku výsledné konstrukce.
- Čepový spoj má hloubku maximálně o 0,5 cm větší než tloušťka druhého prvku, což umožňuje pevné a přesné spojení bez přebytečného materiálu.
- Rybina umožňuje sesychání a bobtnání dřeva bez borcení spoje, což je ideální u dřevěných rámů a zásuvek.
- Kolíkový spoj využívá kolíky o průměru 6 až 20 mm, které spojují jednotlivé díly pevně a spolehlivě, často ve spojení s lepením.
- Pero-drážka je esteticky skrytý a rozebíratelný spoj, vhodný pro spojování prken při výrobě nábytku.
- Přeplátování vyžaduje přídavné lepení nebo zajištění kolíky, protože samotné překrytí neposkytuje dostatečnou pevnost.
- Svlak představuje jednoduchý přesah jednoho dřeva přes druhé, často používaný u rámových konstrukcí.
Jaké jsou druhy spojování dřeva v rozích
Tyto metody spojování dřeva v rozích patří mezi základní způsoby truhlářských spojů dřeva, přičemž volba závisí na požadované pevnosti, estetice a možnosti rozebírání spoje.
Tradiční dřevěné spoje: principy, výhody a nevýhody
Tradiční truhlářské spoje dřeva v rozích představují osvědčené konstrukční způsoby spojování dřeva, které kombinují pevnost s estetickou hodnotou. Tyto spoje vyžadují precizní řezání a přesné rozměry, aby zajistily stabilitu a odolnost rohů dřevěných konstrukcí. Níže popisuji nejběžnější metody a jejich specifika.

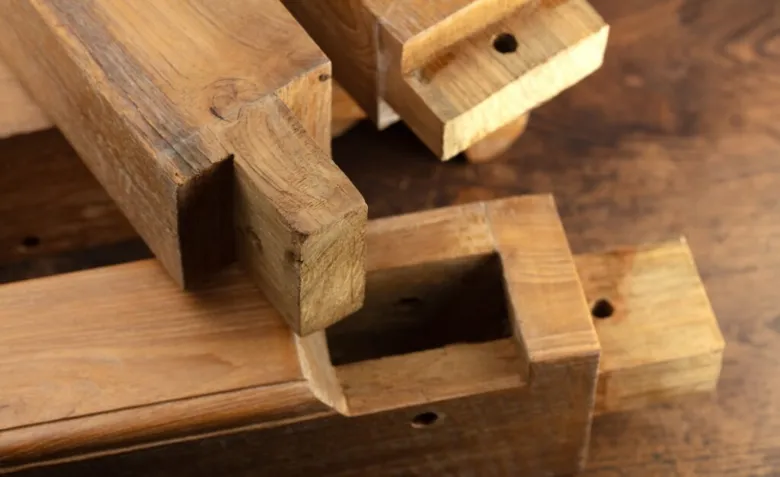

Jak správně provést čepový spoj v rohu?
Čepový spoj patří mezi základní rohové spoje dřeva, kde čep zapadá do dlabu přesně připraveného v druhém kusu dřeva. Hloubka čepu by neměla překročit tloušťku druhého prvku o více než 0,5 cm, aby bylo spojení pevné, ale nedošlo k oslabení materiálu. Pro zvýšení stability se často používají kolíky o průměru 6 až 20 mm, které se vkládají do předvrtaných otvorů v přesně sladěných částech spoje. Kolíky bývají kratší o 2-3 mm než otvory, což umožňuje pevné dotažení spoje bez praskání dřeva. Tento spoj nabízí vysokou pevnost a tradiční vzhled, ale vyžaduje přesné měření a kvalitní nářadí, například frézu na spojování dřeva nebo pilu s jemným zubem.
- Vyřízněte dlab – přesně na požadovanou hloubku s tolerancí do 0,5 cm.
- Připravte čep – o rozměrech odpovídajících dlabu, s hladkými hranami.
- Předvrtejte otvory pro kolíky – s průměrem 6-20 mm a délkou kratší než samotný otvor.
- Slepte a zajistěte spoj kolíky – pro pevnost a stabilitu.

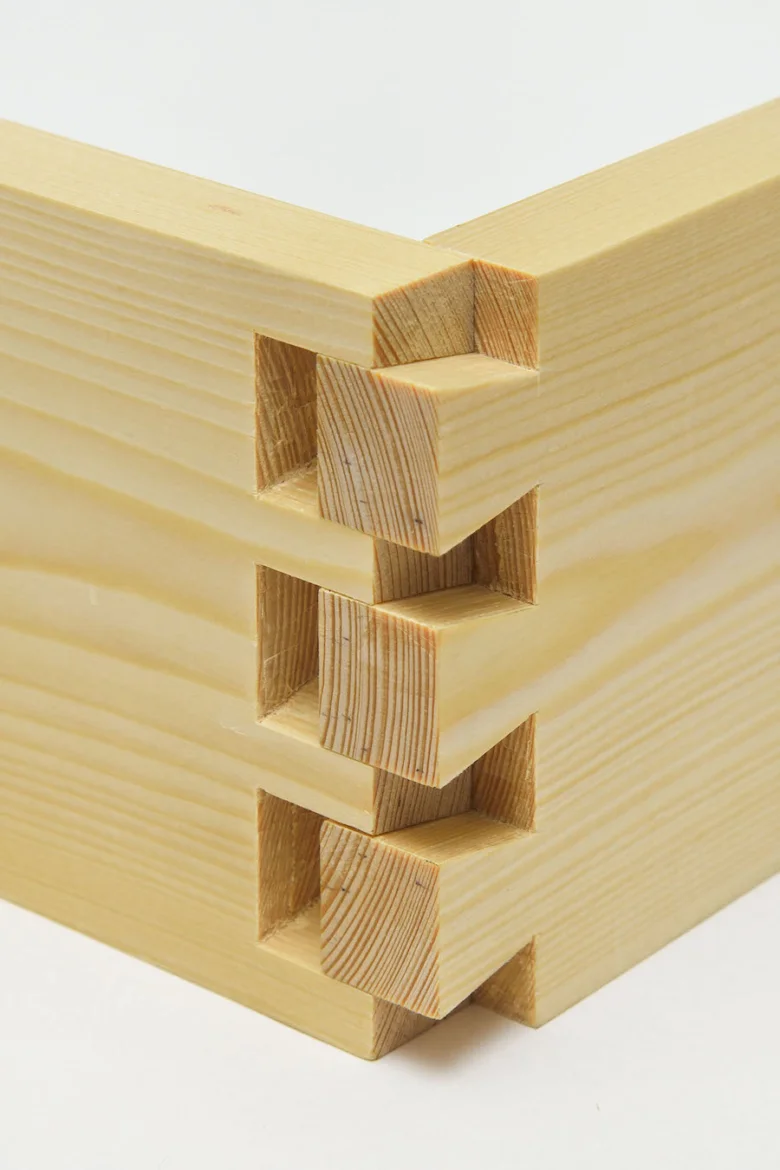

Co je rybinový spoj a jaké má parametry?
Rybinový spoj je typický pro rohové spoje dřeva díky svému charakteristickému šikmému tvaru, který zajišťuje pevnost v tahu i tlaku. Sklon řezu spoje bývá přibližně 8°, což pomáhá rozložit síly působící na roh. Ozuby spoje se vyrábějí v pravidelných intervalech po 25 mm, čímž vzniká zámek, který brání posunu jednotlivých dílů. Tento spoj se často využívá tam, kde je vyžadována vysoká estetika a pevnost bez dodatečného spojovacího materiálu. Rybinový spoj je však náročnější na výrobu a vyžaduje kvalitní nástroje a zkušenost s přesným řezáním.
- Označte sklon 8° na obou dílech – podle přesných rozměrů.
- Vyřízněte ozuby po 25 mm – s hladkým a přesným povrchem.
- Ověřte přesné zapadnutí – bez vůlí a nadměrné síly.
- Spojte díly pevně do rohu – spoj drží mechanicky díky tvaru.
Tip: Častou chybou při tradičních spojech je nepřesné řezání, které vede k volným místům a oslabení spoje. Pro začátečníky se hodí použít šablony a měřidla. Tyto spoje jsou ideální pro pevné a dekorativní konstrukce, ale nejsou vhodné pro rychlé montáže nebo práce s měkkými dřevinami, kde přesnost trpí.
Podrobné informace o konstrukčních spojích dřeva naleznete na portálu eagri.cz, který nabízí odborné návody a technické parametry pro truhlářské spoje dřeva včetně metod spojování v rozích.
Spoje s kovovými prvky: druhy, použití a omezení
Spoje s kovovými prvky patří k nejčastějším konstrukčním spojům dřeva vhodným pro rohy, a to zejména tam, kde je potřeba rychlá a pevná montáž. Mezi základní způsoby spojování dřeva v rozích patří použití vrutů, hřebíků, soudkových spojů a svorníků. Vruty s délkou 15 až 30 cm poskytují vysokou pevnost a umožňují rozebírání spoje bez poškození materiálu. Hřebíky se často zatloukají pod úhlem, což zvyšuje jejich držení a stabilitu spoje.
Soudkový spoj představuje truhlářský spoj, který zajišťuje pevnost a zároveň estetiku v pravých úhlech, často se využívá v nábytkářství. Svorníky a kovové desky dodávají konstrukci další pevnost, ale vyžadují přesné vyvrtání a často i speciální nástroje. Při spojování kovovými prvky je nezbytné dbát na ochranu proti korozi, například použitím pozinkovaných nebo nerezových materiálů.
- Vruty 15-30 cm – pevné a rozebíratelné spoje
- Hřebíky pod úhlem – zvýšená stabilita spoje
- Soudkový spoj – estetika a pevnost v rozích nábytku
- Svorníky a kovové desky – vysoká pevnost, potřeba speciálních nástrojů
Jaké metody se používají pro spojení dřeva v rozích
Pro pevné a efektivní spojení dvou trámů v rohu jsou kovové prvky často nejrychlejší volbou, avšak nevhodné pro precizní truhlářské spoje, kde se upřednostňuje čep a dlab nebo fréza na spojování dřeva. Na co si dát pozor: častou chybou je nedostatečná ochrana kovových spojů proti korozi, která může zkrátit životnost celé konstrukce. Pro koho se kovové spoje hodí: zejména pro hrubší konstrukce a stavby, ne pro dekorativní nábytek.
Lepení dřeva v rohových spojích: možnosti a omezení
Lepení dřeva v rohových spojích patří mezi truhlářské spoje dřeva s vysokou pevností a trvanlivostí. Moderní lepidla na dřevo, jako jsou polyuretanová nebo disperzní lepidla, zajistí pevné a odolné spojení, které však vyžaduje pevné přitlačení svorkami během procesu schnutí. Bez dostatečného sevření může dojít k oslabení spoje, což je častá chyba při lupení tupých spojů.
Tupé spoje lepené bez mechanického zajištění jsou vhodné pouze pro nenamáhané dekorativní prvky, protože jejich pevnost výrazně zaostává za konstrukčními spoji, jako jsou čepy a dlaby. Lepení v rozích tak představuje efektivní způsob spojení, pokud je dodržen správný postup a použití kvalitního lepidla.
- Příprava povrchu – očistěte a obrouste spoje tak, aby byly hladké a bez prachu
- Nanesení lepidla – rovnoměrně naneste lepidlo na oba spoje
- Sevření svorkami – pevně přitlačte spoje svorkami po dobu doporučenou výrobcem lepidla
- Dokončení spoje – po zaschnutí lepidla odstraňte přebytečné lepidlo a případně obrousíte povrch
Jaké jsou výhody a nevýhody různých spojů dřeva v rozích
Lepení nabízí hladký a estetický spoj bez viditelných spojovacích prvků, avšak spoje jsou nerozebíratelné a méně vhodné pro zatížení ve srovnání s čepovými spoji. Proto je lepení ideální pro jemné truhlářské práce, nikoli pro nosné rohové konstrukce.
Příprava dřeva a vliv materiálu na kvalitu spojů
Příprava dřeva je klíčovým faktorem pro kvalitu rohových spojů a zahrnuje přesné řezání, hoblování a broušení povrchu. Tyto kroky zajišťují správný směr vláken, který výrazně ovlivňuje pevnost spoje a jeho odolnost vůči mechanickému namáhání. Tvrdost dřeva se liší podle druhu dřeviny a přímo určuje vhodné způsoby spojování dřeva – měkčí dřevo vyžaduje odlišné nástroje a techniky než tvrdé dřevo, například dub nebo buk.
Rozměrová stabilita materiálu, která se pohybuje v rozmezí 1 až 6,8 % změny rozměrů vlivem vlhkosti, představuje další kritický aspekt. Při navrhování a realizaci konstrukčních spojů dřeva je proto nezbytné počítat s tímto sesycháním, aby nedošlo k deformacím nebo prasklinám v rohových spoje dřeva. Správná příprava a respektování rozdílů v tvrdosti a rozměrové stabilitě výrazně zvyšují životnost a pevnost truhlářských spojů dřeva.
- Řezání dřeva musí respektovat směr vláken pro maximální pevnost spoje
- Hoblování a broušení zaručí hladký a přesný kontakt spoje
- Tvrdost dřeva ovlivňuje výběr metody spojování i nástrojů, například frézu na spojování dřeva
- Rozměrová stabilita je klíčová pro dlouhodobou trvanlivost rohových spojů

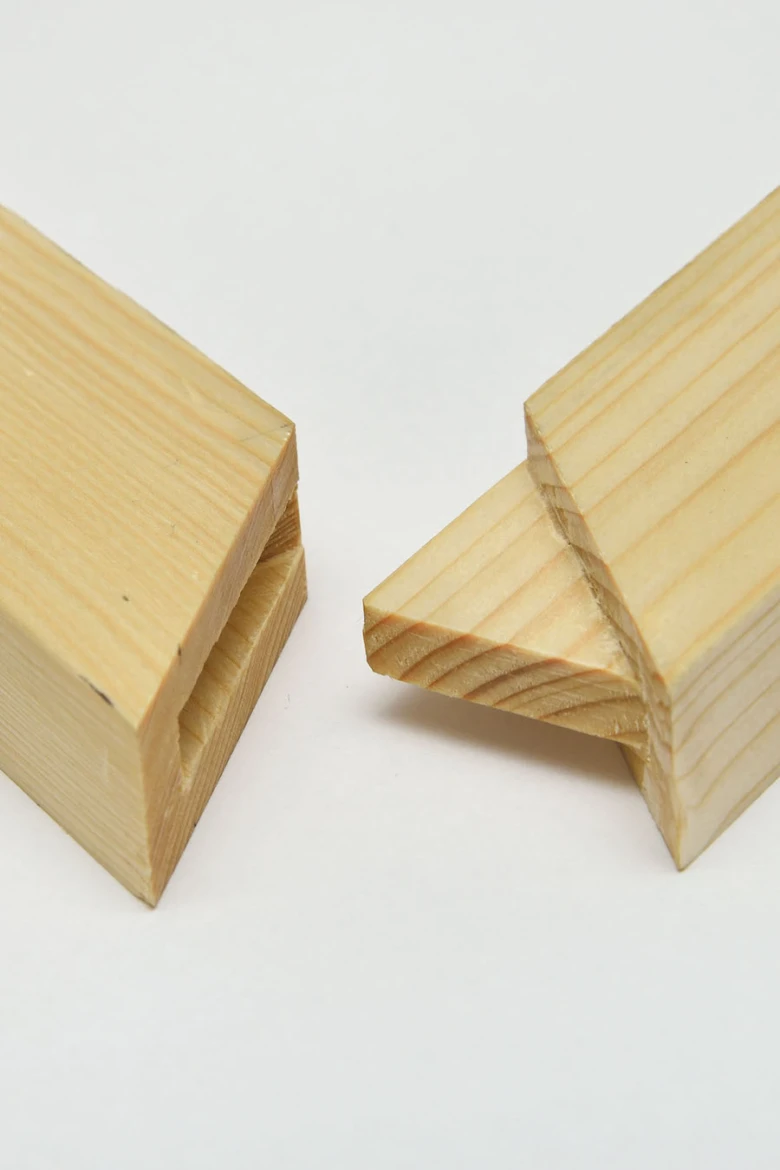

Jak udělat čep a dlab pro rohové spoje dřeva
Při výrobě čepu a dlabu je nezbytné přesně dodržet rozměry a úhel řezu, aby došlo k těsnému a pevného spojení bez vůlí. Tento návod na výrobu rohových spojů dřeva s klady a zápory ukazuje, že správná příprava dřeva minimalizuje riziko deformací a usnadňuje montáž.
Jak vlhkost a prostředí ovlivňují odolnost a životnost spojů
Vlhkost a prostředí výrazně ovlivňují odolnost a životnost konstrukčních spojů dřeva, zejména v rozích, kde jsou mechanické namáhání nejvyšší. Správný výběr spojovacích materiálů a ochranných opatření je proto klíčový pro dlouhodobou stabilitu a pevnost spojů.
Typické příčiny degradace spojů
Vlhkost dřeva způsobuje změny rozměrů v rozmezí 1 až 6,8 %, což může vést k tvorbě trhlin nebo deformacím rohových spojů dřeva. Kromě vlhkosti mají vliv také teplota a chemické látky, které urychlují korozi kovových spojovacích prvků, zejména vrutů bez korozní ochrany. Tyto faktory společně zvyšují riziko mechanického poškození a snížení pevnosti spoje.
Norma ČSN EN 1995-1-1 a její význam
ČSN EN 1995-1-1 stanovuje třídy provozu podle vlhkosti a prostředí, které výrazně ovlivňují výběr vhodných materiálů pro rohové spoje dřeva. Podle této normy je třeba použít korozně chráněné vruty nebo jiné spojovací prvky v agresivních podmínkách, případně aplikovat impregnaci dřeva. Mezi způsoby spojování dřeva vhodné pro rohy patří čep a dlab, které díky pevné mechanické vazbě lépe odolávají vlhkostním změnám a zachovávají stabilitu spoje.
Tip: Při spojování v exteriéru vždy vybírejte materiály a způsoby spojů s ohledem na třídu provozu podle ČSN EN 1995-1-1, abyste minimalizovali riziko koroze a deformací.
Jak vybrat správný typ spoje podle účelu a podmínek
Výběr správného typu spoje v rozích závisí na požadované pevnosti, estetice a možnosti rozebírání konstrukce. Níže porovnávám hlavní způsoby spojování dřeva z hlediska těchto parametrů včetně výsledků laboratorních testů a praktických doporučení.
Srovnání pevnosti a trvanlivosti spojů
Laboratorní testy ukazují, že rohové spoje typu rybina a lepené spoje dosahují nejvyšší pevnosti spoje, často přesahující 80 % pevnosti samotného dřeva. Čep a dlab nabízí pevnost kolem 70 %, ale výroba je náročnější a vyžaduje přesné opracování, například frézou na spojování dřeva. Spoje s kolíčky nebo sponami jsou méně pevné a vhodné spíše pro nenosné truhlářské spoje. Pevnost spoje se výrazně liší podle druhu spoje a kvality materiálu.
| Druh spoje | Pevnost spoje | Pracnost výroby | Estetika spoje | Rozebíratelnost |
|---|---|---|---|---|
| Rybina | Vysoká (80 %+) | Střední | Vysoká | Nízká |
| Čep a dlab | Střední (70 %) | Vysoká | Vysoká | Střední |
| Lepený spoj | Vysoká (85 %+) | Střední | Vysoká | Nízká |
| Kolíčky/spony | Nízká (40-50 %) | Nízká | Střední | Vysoká |
Doporučení podle typu konstrukce a prostředí
Pro nosné rohové konstrukce, jako jsou trámy a rámové konstrukce, doporučuji spoje s vysokou pevností a trvanlivostí, například čep a dlab nebo lepené spoje. Tyto spoje zajistí dostatečnou stabilitu a odolnost proti zatížení. Naopak pro dekorativní nebo rozebíratelný nábytek se hodí spoje s kolíčky nebo sponami, které jsou méně pracné na výrobu a umožňují snadnou demontáž. Estetika spoje bývá klíčová u viditelných truhlářských spojů, kde je vhodné použít přesné frézy na spojování dřeva pro čistý vzhled. Přesná volba spoje závisí na plánovaném zatížení a požadavcích na údržbu.
Tip: Častou chybou je volit jednoduché spoje s nízkou pevností pro nosné rohové konstrukce, což může vést k jejich předčasnému poškození. Pro pevné a efektivní spojení dvou trámů v rohu doporučuji čep a dlab s kvalitním zpracováním.
Časté dotazy
Jak spojit dva kusy dřeva v rohu pevně a efektivně?
Použijte čepový spoj s čepem o hloubce maximálně o 0,5 cm větší než tloušťka druhého prvku a zajistěte ho lepidlem nebo kolíky pro pevnost.
Jaké jsou nejběžnější druhy rohových spojů dřeva?
Mezi nejběžnější patří čepový spoj, rybina, kolíkové spoje, spoj pero-drážka a přeplátování.
Jaký je rozdíl mezi čepovým a rybinovým spojem?
Čepový spoj je jednoduchý se zajištěním kolíky, zatímco rybina má tvar ozubů a umožňuje sesychání dřeva bez deformace.
Kdy je vhodné použít lepení dřeva v rohových spojích?
Lepení je vhodné pro pevné a odolné spoje, zejména u plošných spojů, ale tupé spoje jsou křehké a vhodné spíše pro nenamáhané části.
Jak vlhkost ovlivňuje kvalitu rohových spojů?
Vlhkost způsobuje změny rozměrů dřeva v rozmezí 1 až 6,8 %, což může vést k deformacím a ovlivnit pevnost spoje.

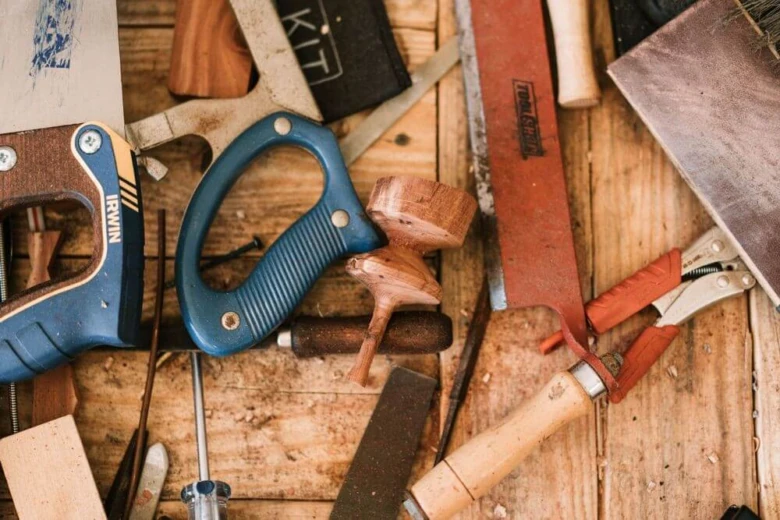

Jaké nástroje jsou potřeba pro tradiční spojování dřeva v rozích?
Potřebujete pilu, dláto, hoblík, svěrák, brusku a případně frézu pro přesné vyřezávání čepů a drážek.
Jaký vliv má směr vláken na rohové spoje?
Směr vláken ovlivňuje pevnost spoje a jeho odolnost proti praskání, proto se musí respektovat při přípravě dřeva.
Jaké jsou chyby, kterých se často dopouštíme při spojování dřeva v rozích?
Nejčastější chyby jsou nepřesné řezání, špatná příprava povrchu, nedostatečné zajištění spoje a nesprávný výběr typu spoje podle materiálu.
Lze kombinovat různé druhy dřeva ve spojích?
Ano, ale je třeba brát v úvahu rozdíly v tvrdosti a rozměrové stabilitě, aby nedošlo k deformacím spoje.
Jaké jsou ekologické aspekty spojování dřeva?
Používání přírodních nebo ekologicky šetrných lepidel a spojovacích materiálů snižuje ekologickou zátěž a zvyšuje udržitelnost výrobků.
Jaké jsou nejúčinnější způsoby spojení dřevěných trámů v rozích?
Mezi účinné způsoby patří čepové spoje s minimálně 3 cm dlouhým čepem a použitím kolíků pro zvýšení pevnosti.
Jak správně připravit dřevěné hranoly pro rohové spoje?
Povrch hranolů by měl být obroušen na zrnitost 120 a spoje by měly mít přesnost řezů do 1 mm pro pevné spojení.
Jak kombinovat různé druhy dřeva při spojování v rozích?
Je vhodné kombinovat dřevo s podobnou hustotou, například dub s bukem, aby se minimalizovalo rozdílné smrštění, které by mělo být menší než 0,3 %.
Jaké jsou kroky při výrobě čepu a dlabu pro rohový spoj?
Nejdříve vyřízněte dlab přesně o rozměrech 20×40 mm, poté vyrobte čep o délce 40 mm a tloušťce o 2 mm menší než dlab.
Jaké jsou výhody použití kovových spojovacích prvků v rohových spoji?
Použití kovových úhelníků s minimální tloušťkou 3 mm zvyšuje pevnost spoje až o 30 % a zjednodušuje montáž.
Jak vlhkost dřeva ovlivňuje správné lepení rohových spojů?
Optimální vlhkost dřeva pro lepení je mezi 8-12 %, což zajišťuje dobré přilnutí lepidla a minimalizuje riziko praskání spoje.
Jaké nástroje jsou nezbytné pro frézování spojů dřeva v rozích?
Pro frézování je potřeba použít frézku s otáčkami 18 000-24 000 za minutu a frézy o průměru 12-20 mm podle typu spoje.
Jak vybrat správný typ rohového spoje podle účelu konstrukce?
Pro nosné konstrukce se doporučuje čepový spoj s kolíky, zatímco pro dekorativní prvky je vhodný rybinový spoj pro estetiku a pevnost.
