Správný výpočet počtu nýtů je klíčový pro zajištění pevného a bezpečného spojení konstrukčních prvků. Zohledňuje zatížení, materiál a parametry jako průměr nýtu či délku nýtu, které ovlivňují výslednou pevnost spoje. Přesné stanovení počtu nýtů zabraňuje přetížení i zbytečné spotřebě materiálu.
⭐ Zásadní body
- Počet nýtů závisí na zatížení spoje a rozložení sil v konstrukci.
- Průměr nýtu ovlivňuje pevnost spoje a volí se podle materiálu a zatížení.
- Délka nýtu musí být minimálně o průměr nýtu delší než celková tloušťka spojovaných materiálů.
- Pro vrtání otvoru platí pravidlo: vrták má být o 0,1 mm větší než průměr nýtu.
- Použití správných nýtovacích kleští je klíčové pro pevnost a trvanlivost spoje.
Jak určit počet nýtů podle zatížení a rozložení sil
Počet nýtů pro pevné a bezpečné spojení se určuje na základě zatížení spoje a rozložení sil, které na něj působí. Výpočet počtu nýtů podle zatížení spoje zohledňuje různé typy mechanických sil – statické, dynamické a rázové – protože každé zatížení vyžaduje jiný přístup k dimenzování spojů. Rozložení sil v konstrukci ovlivňuje, kolik nýtů je potřeba, aby spoj odolal požadovanému zatížení bez selhání.
Statické zatížení a jeho vliv na počet nýtů
Statické zatížení představuje konstantní sílu působící na spoj, například váhu konstrukce nebo stálý tlak. Při výpočtu počtu nýtů se stanoví maximální síla, kterou musí každý nýt unést, a podle toho se vypočítá celkový počet nýtů potřebných k bezpečnému přenesení zatížení. Například při zatížení 10 kN a únosnosti jednoho nýtu 2 kN je potřeba minimálně 5 nýtů.
Dynamické a rázové zatížení v nýtovaných spojích
Dynamické zatížení zahrnuje proměnlivé síly, například vibrace nebo pohyb, zatímco rázové zatížení jsou krátkodobé nárazy či šoky. Tyto typy zatížení vyžadují větší bezpečnostní rezervu, což znamená zvýšení počtu nýtů oproti statickému zatížení. Pro správný výpočet počtu nýtů je třeba uvažovat násobitel bezpečnosti, který často činí 1,5 až 2,0. Tím se zajistí, že spoj vydrží i náhlé zvýšení sil.
- Určení typu zatížení – rozlište statické, dynamické nebo rázové síly působící na spoj
- Výpočet síly na jeden nýt – stanovte pevnost nýtu podle jeho průměru a materiálu
- Zohlednění rozložení sil – analyzujte, zda je zatížení rovnoměrné nebo soustředěné
- Výpočet počtu nýtů – vydělte celkové zatížení únosností jednoho nýtu a přidejte bezpečnostní faktor
- Ověření rozměrů – zkontrolujte délku nýtu a předvrtání otvoru, aby bylo možné správně použít nýtovací kleště
Tip: Častou chybou je nedostatečné zvážení dynamického a rázového zatížení, což může vést k poddimenzování počtu nýtů a následnému selhání spoje. Výpočet počtu nýtů podle zatížení spoje musí zohlednit všechny typy sil, nejen statické.
Pro koho se výpočet hodí: Konstrukce s trvalým zatížením nebo stabilními podmínkami, kde lze přesně odhadnout síly. Pro koho ne: Spoje vystavené nepravidelným, extrémním rázovým silám, kde je potřeba individuální posouzení a speciální materiály.
Výběr průměru a délky nýtu pro pevné spoje
Správný výběr průměru a délky nýtu zásadně ovlivňuje pevnost spoje a jeho bezpečnost. Podle normy DIN 7337 je nutné zvolit takové rozměry, které odpovídají svěrné tloušťce materiálů a zatížení spoje, aby nedošlo k selhání spojení.

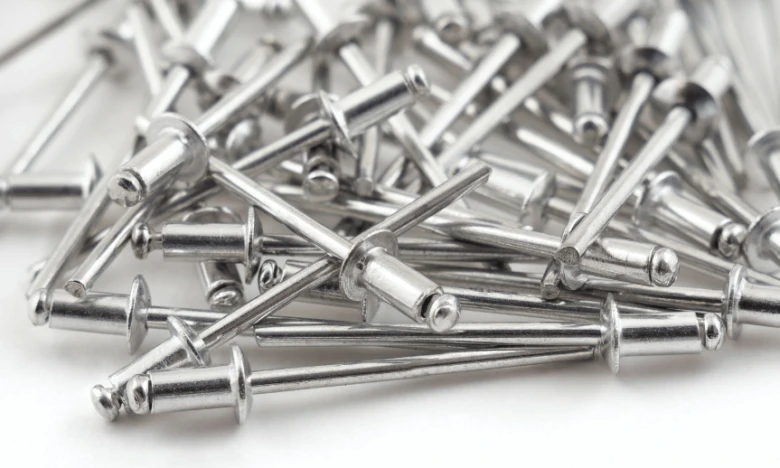

Normované průměry trhacích nýtů
Norma DIN 7337 stanovuje průměry nýtů od 2,4 mm do 6,4 mm, které se liší nejen průměrem nýtu, ale i typem hlavy (plochá, kulatá, půlkulatá). Tyto průměry odpovídají různým aplikacím a požadavkům na pevnost spoje. Například průměr 4 mm je běžný pro lehčí konstrukce, zatímco 6,4 mm slouží pro silnější a více zatížené spoje. Výběr správného průměru nýtu je klíčový pro zajištění dostatečné pevnosti a stability spoje.
| Průměr nýtu (mm) | Typ hlavy | Použití |
|---|---|---|
| 2,4 | Plochá, kulatá | Lehké plechy, tenké materiály |
| 4,0 | Kulatá, půlkulatá | Střední zatížení, běžné spoje |
| 6,4 | Plochá, kulatá | Těžké konstrukce, vysoké zatížení |
Výpočet délky nýtu podle svěrné tloušťky
Délka nýtu musí být minimálně o průměr nýtu delší než celková svěrná tloušťka spojovaných materiálů. To znamená, že pokud je například tloušťka plechů 8 mm a průměr nýtu 4 mm, délka nýtu by měla být minimálně 12 mm. Tento výpočet zajišťuje, že nýty správně sevřou materiály a nevzniknou vůle, které by mohly snížit pevnost spoje. Předvrtání otvoru musí odpovídat průměru nýtu s přiměřenou tolerancí, aby bylo možné nýt pevně zalisovat pomocí nýtovacích kleští a zabránit posunu spojovaných dílů.
Tip: Při výpočtu délky nýtu nezapomeňte připočítat i případnou povrchovou úpravu materiálu, která může ovlivnit přesnou svěrnou tloušťku.
Pravidla pro předvrtání otvorů a jejich vliv na pevnost spoje
Předvrtání otvorů patří k zásadním krokům při výpočtu počtu nýtů a dimenzování pevnosti spoje. Správný průměr vrtáku výrazně ovlivňuje stabilitu a zatížení spoje, proto je nutné dodržet přesná pravidla pro jeho výběr.
Doporučený průměr vrtáku pro různé typy nýtů
Pro běžné nýty platí, že průměr vrtáku by měl být o 0,1 mm větší než průměr nýtu. U rozpěrných trhacích nýtů se doporučuje větší vůle, tedy průměr otvoru o 0,2 až 0,5 mm větší než průměr těla nýtu. Výběr vrtáku tak pomáhá zajistit správné usazení nýtu a umožňuje efektivní použití nýtovacích kleští bez poškození materiálu.
Důsledky nesprávného předvrtání
- Příliš velký otvor způsobuje vůli nýtu, což vede k jeho protáčení a snížení pevnosti spoje
- Příliš malý otvor brání nasazení nýtu a zvyšuje riziko poškození materiálu při nýtování
- Nesprávné předvrtání ovlivňuje zatížení spoje a může způsobit předčasné selhání konstrukce
Správné předvrtání otvoru je klíčové pro bezpečné a pevné spojení plechů a dalších materiálů.
Nýtovací nástroje a jejich vliv na kvalitu spoje
Pro správný výpočet počtu nýtů a zajištění pevného spoje je nezbytné vybrat vhodné nýtovací kleště. Typ nástroje se odvíjí od průměru nýtu a materiálu, ze kterého je spoj tvořený. Vhodné kleště minimalizují chyby při nýtování a podporují správné zatížení spoje.
Typy nýtovacích kleští a jejich použití

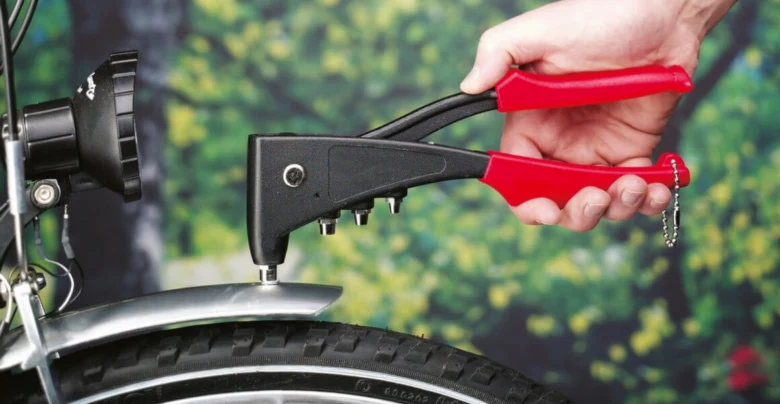

- Ruční (jednoruční) kleště jsou ideální pro nýty s průměrem do 4 mm, vhodné pro tenčí materiály a drobné spoje
- Pákové kleště umožňují lepší pákový efekt, vhodné pro nýty od 4 do 6 mm a pevnější materiály
- Aku nýtovačky se používají především v profesionální praxi pro nýty větších průměrů, zrychlují práci a zvyšují kvalitu spoje
- Nůžkové kleště slouží pro speciální typy nýtů a přesné úpravy, méně běžné v běžném použití
Vliv správného nástroje na kvalitu spoje
Použití správných nýtovacích nástrojů výrazně ovlivňuje kvalitu spoje a jeho pevnost. Nesprávný výběr může vést k nedostatečnému zatížení spoje nebo poškození materiálu. Správné předvrtání otvoru a volba kleští podle průměru nýtu jsou klíčové pro bezpečné a trvanlivé spojení.
Doporučené postupy a chyby při výpočtu počtu nýtů
Typické chyby při výpočtu počtu nýtů
Nejčastější chybou je nesprávný výběr délky nýtu, která musí přesně odpovídat celkové svěrné tloušťce spojovaných materiálů. Například nýt délky 10 mm a průměru 4 mm je vhodný pro materiály o tloušťce 5-6,5 mm, přičemž délka nýtu by měla být minimálně 1,5krát větší než tloušťka materiálu. Nedostatečný počet nýtů nebo volba příliš malého průměru vede k přetížení spoje, což může způsobit jeho předčasné selhání. Častou chybou je také nesprávné předvrtání otvoru – vrták by měl být o 0,1 až 0,2 mm větší než průměr těla nýtu, aby se zabránilo vůli nebo protáčení nýtu. Nevyvážené rozložení zatížení spoje způsobuje nerovnoměrné namáhání jednotlivých nýtů, což snižuje celkovou pevnost spoje.
Doporučené postupy pro správný výpočet
Pro správný výpočet počtu nýtů je nutné přesně určit zatížení spoje a rovnoměrné rozložení sil na jednotlivé nýty. Výběr průměru nýtu by měl vycházet z pevnostních tabulek, které uvádějí únosnost v tahu a střihu pro konkrétní rozměry. Délka těla nýtu musí být vypočítána jako součet tloušťek spojovaných materiálů plus průměr nýtu (například 3 mm + 3 mm + 4 mm = 10 mm), aby nýt správně sevřel materiály. Předvrtání otvoru musí odpovídat průměru nýtu s tolerancí +0,1 až +0,2 mm, přičemž u rozpěrných trhacích nýtů je doporučený vrták větší až o 0,5 mm. Použití správných nýtovacích kleští, odpovídajících průměru nýtu, minimalizuje riziko poškození spoje a zajišťuje pevné dotažení. Pro dlouhodobou stabilitu spoje doporučuji mírné navýšení počtu nýtů oproti minimálnímu výpočtu.
- Zkontrolujte celkovou svěrnou tloušťku a délku těla nýtu
- Určete přesné zatížení spoje a rovnoměrné rozložení sil
- Použijte pevnostní tabulky pro výběr průměru a počtu nýtů
- Přesně předvrtejte otvory s odpovídajícím průměrem vrtáku
- Zvolte správné nýtovací kleště podle průměru nýtu
Tip: Častá chyba je použití nýtů s příliš krátkou délkou těla, která nezajistí správné sevření materiálů a vede k oslabení spoje.
Pro koho se to hodí: Tento postup je vhodný pro nýtování ocelových i hliníkových konstrukcí s běžným zatížením a požadavkem na dlouhodobou pevnost.
Pro koho se to nehodí: Nevyhovuje pro velmi tenké nebo křehké materiály, kde je lepší použít nýty s velkou hlavou nebo speciální typy nýtů, případně jiné spojovací metody.
Pokročilé metody výpočtu a kontroly kvality nýtovaných spojů
Nedestruktivní testování kvality spojů
Ultrazvukové testování využívá vysokofrekvenční zvukové vlny k detekci vnitřních vad, jako jsou trhliny nebo nesouososti nýtů, s přesností do 0,1 mm. Rentgenové zobrazení umožňuje vizuálně ověřit správné usazení nýtů a přesnost předvrtání otvorů, přičemž odhalí i skryté vady, které by mohly ohrozit pevnost spoje. Tyto metody významně snižují riziko selhání spoje v provozu a jsou standardem ve strojírenství a konstrukcích s vysokými nároky na bezpečnost.
Software a nástroje pro výpočet počtu nýtů
Specializované softwarové nástroje automatizují výpočet počtu nýtů na základě zadaných parametrů, jako je zatížení spoje, typ materiálu, rozměry nýtů a požadovaná bezpečnostní rezerva. Programy umožňují optimalizovat rozmístění nýtů tak, aby bylo dosaženo rovnoměrného rozložení sil a minimalizace koncentrace napětí. Tento přístup zvyšuje efektivitu návrhu a přesnost dimenzování, čímž se předchází poddimenzování nebo zbytečnému předimenzování spoje.
Vliv teplotních změn a koroze na životnost spojů

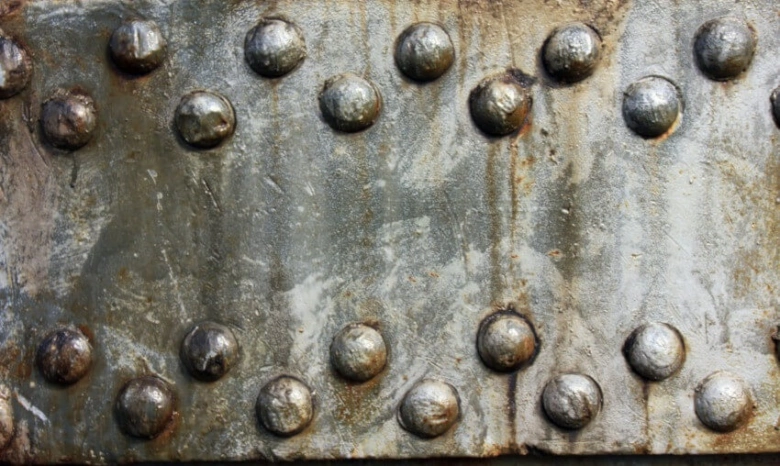

Teplotní rozsah provozu ovlivňuje dilatační pohyby spojovaných materiálů, které mohou způsobit uvolnění nebo deformaci nýtů, zejména při rozdílech větších než 30 °C. Koroze, zejména u ocelových nýtů, snižuje jejich průřez a tím i pevnost spoje až o 20 % během několika let v agresivním prostředí. Proto je nezbytné volit nýtové materiály s odpovídající korozní odolností (například nerezové nebo hliníkové nýty) a pravidelně kontrolovat stav spoje pomocí vizuální inspekce nebo nedestruktivních metod.
Tip: Častou chybou je opomenutí vlivu teplotních změn při návrhu spoje, což vede k předčasnému uvolnění nýtů a snížení bezpečnosti konstrukce.
Pro koho se to hodí vs pro koho NE: Pokročilé metody kontroly kvality a softwarové výpočty jsou nezbytné pro průmyslové a konstrukční aplikace s vysokými nároky na bezpečnost a životnost. Pro běžné domácí nebo hobby nýtování postačuje základní manuální výpočet a vizuální kontrola.
Časté dotazy o výpočtu a použití nýtů
Otázka: Jak vypočítat počet nýtů pro dané zatížení spoje?
Určete síly působící na spoj, zvolte bezpečnostní faktor (obvykle 1,5 až 2) a vydělte celkové zatížení pevností jednoho nýtu podle jeho průměru a materiálu.
Otázka: Jak se počítá délka nýtu?
Délka nýtu se rovná součtu tlouštěk spojovaných materiálů plus průměr nýtu, například pro dvě desky po 3 mm a nýt průměru 4 mm je délka 3 + 3 + 4 = 10 mm.
Otázka: Jak vybrat správný průměr nýtu?
Průměr nýtu se volí podle zatížení spoje; běžné hodnoty jsou 4 mm, 5 mm a 6,4 mm dle normy DIN 7337.
Otázka: Jaký vrták použít pro předvrtání otvoru?
Použijte vrták o 0,1 mm větší než průměr těla nýtu, například pro nýt 5 mm volte vrták 5,1 mm.
Otázka: Kolik nýtů potřebuji pro pevné spojení?
Počet nýtů závisí na rozložení zatížení, u běžných statických spojů se pohybuje mezi 5 až 8 nýty.
Otázka: Jak určit počet nýtů pro bezpečné spojení?
Spočítejte celkové zatížení spoje a vydělte ho pevností jednoho nýtu, připočtěte bezpečnostní faktor minimálně 1,5.
Otázka: Jak se správně měří nýt?
Měří se průměr těla nýtu bez hlavy a délka těla bez hlavy a trnu.
Otázka: Jaký je správný postup výpočtu počtu nýtů?
- Změřte tloušťku spojovaných materiálů
- Určete zatížení spoje
- Vyberte průměr a délku nýtu
- Vypočítejte počet nýtů dělením zatížení pevností jednoho nýtu s přihlédnutím k bezpečnostnímu faktoru
Otázka: Jaké jsou nejčastější chyby při výpočtu nýtů?
Častou chybou je použití příliš krátkých nýtů nebo nevhodného průměru, což snižuje pevnost spoje.
Otázka: Jak správně odvrtat nýty?
Použijte vrták o 0,1 mm větší než nýt a vrtání provádějte na pevné podložce s ostrým nástrojem.
Otázka: Jak dimenzovat počet nýtů podle typu materiálu?
U pevnějších materiálů, jako je ocel, můžete použít méně nýtů, u měkčích materiálů zvolte vyšší počet s ohledem na pevnost spoje.
Otázka: Jak vypočítat počet trhacích nýtů pro pevnost spoje?
Vydělte celkové zatížení pevností jednoho trhacího nýtu a přidejte bezpečnostní rezervu 20-30 %.
Otázka: Jak správně spočítat počet nýtů pro spojení plechů?
Zohledněte celkovou tloušťku plechů a zatížení, použijte tabulky nebo vzorce, které doporučují minimálně 1 nýt na 10 cm délky spoje.
Otázka: Jaké jsou tipy na správný výpočet počtu nýtů ve spojení?
Dodržujte normy, používejte doporučené průměry a délky nýtu, vždy počítejte s bezpečnostní rezervou a zohledněte typ zatížení.
Otázka: Jak určit optimální počet nýtů pro nýtované spoje?
Optimalizujte počet podle zatížení a rovnoměrného rozložení sil, aby spoj nebyl ani poddimenzovaný, ani nadbytečně těžký.
