Vlastnoručně vyrobený vozík výrazně usnadní přepravu těžšího zboží a materiálů při práci v dílně či na stavbě. Správná konstrukce rámu a volba kol ovlivní nosnost vozíku i jeho manipulaci. Připravte se na praktický návod s konkrétními rozměry a tipy, jak postavit spolehlivý pomocník pro kutily.
Stručně a jasně
- Rám vozíku se často vyrábí z profilových trubek o tloušťce stěny 2 mm.
- Optimální nosnost vlastního vozíku by měla mít rezervu 20-30 % pro bezpečný provoz.
- Na stěny a dno vozíku se doporučuje použít ocelový plech o tloušťce 2-3 mm.
- Dřevěné části rámu se často vyrábí z trámů o rozměrech 7×7 cm.
- Výroba dvoukolového vozíku zvládne i domácí kutil s dostupnými materiály a nástroji.
Základní konstrukce rámu a těla vozíku
Rám vozíku pro přepravu zboží vytvoříte z profilových trubek o tloušťce stěny 2 mm, které zajistí dostatečnou pevnost a nosnost vozíku. Alternativně lze použít dřevěné trámky o rozměru 7×7 cm, které jsou snadno dostupné, ale vydrží přibližně 3 roky při intenzivním zatížení. Spojování rámu probíhá buď svařováním, které poskytuje pevnější a trvanlivější spoj, nebo šrouby, jež umožňují snadnější opravy a úpravy.
Materiály pro rám vozíku
Rám vozíku tvoří profilové trubky s tloušťkou stěny 2 mm, které poskytují vysokou pevnost a stabilitu. Pro dřevěný vozík použijte trámky o rozměru 7×7 cm, které jsou vhodné pro lehčí náklady. Kovový plech o tloušťce 1,5 mm lze použít jako podlahu nebo bočnice pro lepší ochranu přepravovaného zboží.
Spojování rámu a konstrukce
Rám vozíku se spojuje především svařováním, ideálně od konce ke konci, aby se zabránilo hromadění vody ve svarech a následné korozi. Šroubování je vhodné tam, kde je třeba konstrukci rozebírat nebo upravovat. Při šroubování dbejte na kvalitní nerezové šrouby, které odolají povětrnostním vlivům.
Výztužná žebra a příčníky
Pro zvýšení pevnosti rámu vozíku doporučuji použít výztužná žebra a příčníky. Ta rozloží zatížení rovnoměrně po celé konstrukci a zabrání deformacím při přepravě těžších předmětů. Výztužná žebra výrazně zvyšují stabilitu, zejména u vozíků s kovovým rámem.
Tip: Častou chybou je nedostatečné svaření rohů a míst spojení, kde se voda hromadí a urychluje korozi. Proto svařujte pečlivě a případně opatřete povrch antikorozní ochranou.
Volba materiálů a jejich vlastnosti
Pro výrobu kutileckého vozíku na přepravu zboží je klíčové vybrat správné materiály, které ovlivní nosnost, odolnost a cenu konstrukce. Následující přehled pomůže zvolit ideální suroviny podle plánovaného využití a zatížení.
Ocel jako základní materiál
Ocel představuje nejpevnější volbu pro rám vozíku s nosností až 100 kg a více. Tento kovový vozík je vhodný pro těžké náklady, avšak ocel vyžaduje pravidelnou ochranu proti korozi, například nátěrem nebo galvanizací, aby se prodloužila životnost.
Lehké materiály: hliník a plast
Hliník je výrazně lehčí než ocel a zároveň odolný proti korozi, což usnadňuje manipulaci s vozíkem. Plastové komponenty se používají hlavně u lehčích přepravních vozíků a odolávají vlhkosti, ovšem jejich nosnost je nižší, obvykle do 30 kg.

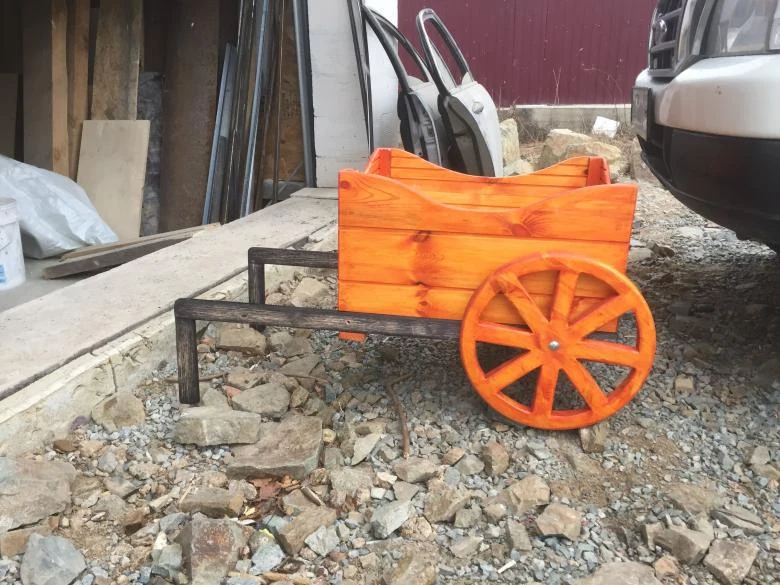

Dřevo – ekonomická varianta
Dřevěný vozík využívá rám z trámků o rozměru 7×7 cm, který nabízí dostatečnou pevnost pro běžnou přepravu. Při intenzivním používání má dřevo životnost okolo 3 let, což znamená nutnost pravidelné kontroly a případné výměny poškozených částí.
| Materiál | Nosnost vozíku | Výhody | Nevýhody |
|---|---|---|---|
| Ocel | až 100 kg a více | vysoká pevnost, dostupnost | náchylnost ke korozi, vyšší hmotnost |
| Hliník | cca 50-70 kg | lehký, odolný proti korozi | vyšší cena |
| Dřevo | cca 30-50 kg | nízké náklady, snadná oprava | nižší trvanlivost, citlivost na vlhkost |
| Plast | do 30 kg | odolný vůči vlhkosti, lehký | nízká nosnost, nižší pevnost |
Odborná rada: Při výrobě vozíku pro kutily na přepravu zboží doporučuji materiály vybírat podle plánované nosnosti a častosti použití. Kovový vozík s ocelovým rámem zajistí robustnost, zatímco hliník a plast jsou vhodné pro skladnější a lehčí konstrukce. Dřevo je ideální pro nenáročné a levnější projekty.
Podrobnější informace k výrobě vozíku najdete také na stránce Wikipedia Vozík.
Výběr a montáž kol pro různé povrchy
Pro výrobu vozíku na přepravu zboží je klíčové vybrat kola přesně podle typu povrchu, po kterém bude vozík provozován. Volba kol přímo ovlivní nosnost vozíku, jeho ovladatelnost a životnost. Správný výběr platí jak pro kovový rám vozíku, tak pro dřevěný konstrukční základ. Níže uvedené informace pomohou zvolit optimální kola pro konkrétní použití.
Gumová kola pro hladké interiérové povrchy
Gumová kola s průměrem 100-150 mm jsou vhodná pro hladké podlahy v dílnách nebo domácnostech. Poskytují tichý a plynulý pohyb, přičemž nepoškozují povrch podlahy. Nosnost těchto kol se obvykle pohybuje kolem 50-80 kg na jedno kolo, což je ideální pro lehčí až středně těžké přepravní vozíky. Gumová kola jsou méně vhodná pro venkovní použití kvůli nižší odolnosti vůči ostrým kamenům a nerovnostem.
Nafukovací kola pro nerovný terén a venkovní použití
Nafukovací kola s průměrem 250-300 mm zajišťují efektivní tlumení nárazů a lepší trakci na nerovném povrchu, například na zahradě, staveništi nebo nezpevněných cestách. Díky vzduchové náplni dokážou tlumit vibrace a chránit náklad i konstrukci vozíku před otřesy. Nosnost nafukovacích kol se pohybuje od 80 do 150 kg na kolo, což umožňuje přepravu těžších břemen. Pro bezpečné uchycení je nutné použít ložiska s krytím IP54 a závitové nápravy s pojistnými maticemi.
Polyuretanová kola – odolnost a tichý pojezd v jednom
Polyuretanová kola o průměru 125-200 mm nabízejí kompromis mezi gumovými a nafukovacími koly. Jsou odolná vůči oděru, chemikáliím i olejům a zároveň poskytují tichý pojezd na různých površích, včetně hladkých podlah i mírně nerovných venkovních ploch. Nosnost polyuretanových kol dosahuje až 120 kg na kolo, což je vhodné pro robustnější kovové i dřevěné rámy vozíků. Díky pevné konstrukci nevyžadují pravidelnou údržbu jako nafukovací kola.
| Typ kol | Průměr kol (mm) | Povrch | Nosnost na kolo (kg) | Výhody |
|---|---|---|---|---|
| Gumová kola | 100-150 | Hladké podlahy | 50-80 | Tichý chod, ochrana podlahy |
| Nafukovací kola | 250-300 | Nerovný terén | 80-150 | Tlumení nárazů, lepší stabilita |
| Polyuretanová kola | 125-200 | Hladké i mírně nerovné | 80-120 | Odolnost, tichý pojezd, nízká údržba |
Tip: Při montáži kol doporučuji použít ložiska s krytím IP54 a závitové nápravy s pojistnými maticemi, aby se zabránilo uvolnění kol během provozu. Pevné a přesné uchycení kol na rám vozíku výrazně prodlouží jejich životnost a zlepší ovladatelnost.
Častá chyba: Nedostatečné upevnění kol nebo použití nevhodných ložisek vede k rychlému opotřebení a nebezpečnému chvění vozíku při jízdě.
Pro koho se to hodí: Nafukovací kola jsou ideální pro kutily, kteří vozík používají převážně venku na nerovném terénu. Polyuretanová kola doporučuji pro univerzální použití v dílně i na mírně nerovných površích. Gumová kola jsou vhodná pro lehčí přepravu na hladkých podlahách.
Pro koho NE: Gumová kola nejsou vhodná pro těžký náklad na venkovních nerovných cestách, nafukovací kola nejsou ideální pro interiérové použití kvůli nutnosti pravidelné kontroly tlaku vzduchu.
Návod na výrobu dvoukolového a čtyřkolového vozíku
Výroba vozíku pro kutily na přepravu zboží vyžaduje přesný postup a vhodné materiály, aby byl výsledný vozík pevný a bezpečný. Níže najdete podrobný návod na výrobu dvoukolového i čtyřkolového vozíku s využitím profilových trubek a kol o správném průměru.
Příprava a výroba rámu
Rám vozíku vyrobíte z kovových profilových trubek o tloušťce stěny 2 mm, které zajistí dostatečnou pevnost při nízké hmotnosti. Doporučené rozměry rámu jsou 120×70 cm, což poskytuje komfortní prostor pro přepravu zboží. Profilové trubky lze řezat a svařovat podle přesných rozměrů, aby vznikla stabilní konstrukce.
Montáž kol a rukojetí
Na vozík připevněte kola o průměru 20 cm, která umožní snadnou manipulaci i na nerovném povrchu. Dvoukolový vozík unese zhruba 50 kg, zatímco čtyřkolový díky lepšímu rozložení váhy až 100 kg. Rukojeť montujte pevně na rám a ideálně opatřete gumovou ochranou pro pohodlnější držení a bezpečnější manipulaci.
Kontrola a dokončení
Před prvním použitím zkontrolujte pevnost všech spojů a vyvážení vozíku, aby nedocházelo k nechtěnému naklánění. Ujistěte se, že kola jsou pevně utažená a rukojeť stabilní. Tento postup výroby vozíku pro kutily na přepravu nákladu minimalizuje riziko poškození přepravovaných věcí i úrazů při manipulaci.
- Řezání profilových trubek – podle rozměrů 120×70 cm
- Svaření rámu – zajistit pevné a rovné spoje
- Montáž kol – připevnit kola o průměru 20 cm na osu rámu
- Připevnění rukojeti – instalovat s gumovou ochranou pro lepší úchop
- Kontrola stability – ověřit pevnost a vyvážení vozíku
Tip: Při výrobě kovového vozíku dbejte na přesné svařování rámu, aby nedocházelo k deformacím, které snižují nosnost vozíku. Pro dřevěný vozík se tento návod hodí méně, protože dřevo vyžaduje jiné spoje a údržbu.
Doporučení pro rozměry a nosnost vozíku
Pro správnou výrobu vozíku pro kutily na přepravu zboží je klíčové zvolit vhodné rozměry a dostatečnou nosnost, která zajistí bezpečnost a dlouhou životnost. Kromě velikosti rámu je třeba dbát na rovnoměrné rozložení hmotnosti, aby nedocházelo k deformacím konstrukce.
Optimální rozměry vozíku
Standardní rozměry rámu vozíku vhodného pro domácí i dílenské použití jsou 120×70 cm. Tento rozměr umožňuje pohodlnou manipulaci i převoz běžných předmětů, přičemž usnadňuje montáž kol na vozík a zajišťuje stabilitu při jízdě.
Výpočet nosnosti s rezervou
Nosnost vozíku by měla mít rezervu 20-30 % oproti maximálnímu zatížení, které plánujete přepravovat. Tato rezerva chrání rám vozíku před přetížením a prodlužuje jeho životnost, což je základní pravidlo při výrobě vozíku pro kutily na přepravu zboží.
Správné rozložení hmotnosti
Nerovnoměrné rozložení hmotnosti na vozíku, zejména u kovových nebo dřevěných vozíků, může vést k deformacím rámu a předčasnému opotřebení kol. Doporučuje se náklad rovnoměrně rozložit, aby se minimalizovalo zatížení jednotlivých částí konstrukce.
Tip: Jak vyrobit vozík na přepravu zboží pro kutily vyžaduje pečlivý výběr materiálů a přesné dodržení rozměrů i nosnosti, aby se předešlo časté chybě v podobě nedostatečné rezervy nosnosti.
Návod na stavbu vozíku pro přepravu zboží doma by měl vždy zahrnovat tyto základní parametry.
Bezpečnostní prvky a příslušenství vozíku
Bezpečnost a pohodlí patří k základním požadavkům při výrobě vozíku pro kutily. Správně zvolené brzdy, zarážky, ochranné podložky a držáky výrazně zvyšují komfort práce a chrání jak náklad, tak rám vozíku.
Brzdy a zarážky
Brzdy musí být dimenzovány na nosnost vozíku, která obvykle činí 50-100 kg u skládacích modelů a až 400 kg u robustních kovových vozíků. Doporučuje se použít mechanické kotoučové brzdy nebo čelisťové brzdy s pákovým ovládáním, které lze aktivovat jednou rukou. Zarážky z oceli s protiskluzovou úpravou zabraňují pohybu vozíku na svahu a při nakládání, přičemž jejich výška by měla být minimálně 30 mm, aby spolehlivě zabránily posunu i na nerovném povrchu. Provozní bezpečnost zvyšuje umístění zarážek na zadní nápravu, kde nejvíce brání nechtěnému pohybu.
Ochranné podložky a držáky
Ochranné podložky z polyuretanu nebo gumy o tloušťce 5-8 mm chrání rám vozíku i přepravovaný materiál před odřením a nárazy. U kovových rámů se podložky připevňují šrouby nebo lepidlem s vysokou přilnavostí, aby se zabránilo posunu během jízdy. Držáky na nářadí a dokumenty by měly být vyrobeny z pevného kovu nebo odolného plastu, připevněné šrouby do rámu vozíku, s nosností minimálně 5 kg na každý držák. Správné rozmístění držáků umožňuje rychlý přístup k nářadí a zvyšuje efektivitu práce bez omezení nosnosti vozíku.
Tip: Častou chybou je použití nevhodných brzd nebo zarážek s nedostatečnou pevností, což vede k nebezpečnému samovolnému pohybu vozíku. Doporučuji vždy ověřit kompatibilitu brzd s průměrem kol a nosností rámu.
Pro koho se to hodí: Vozíky s kompletním bezpečnostním příslušenstvím jsou ideální pro kutily, kteří často manipulují s těžšími nebo rozměrnými předměty na nerovném terénu. Pro koho NE: Pro velmi lehké a občasné použití v interiéru lze bezpečnostní prvky zjednodušit, aby se nezvyšovala hmotnost a cena vozíku.
Údržba, opravy a tipy pro dlouhou životnost
Pravidelná údržba vozíku výrazně prodlužuje jeho životnost a zajišťuje bezpečnou přepravu zboží. Základní péče zahrnuje kontrolu pevnosti rámu, čištění kol a mazání ložisek, které minimalizují opotřebení a zabraňují poruchám. Opravy rámu svařováním či výměnou opotřebovaných dílů udržují vozík v provozuschopném stavu a prodlužují jeho funkčnost.
Kontrola a čištění
Pravidelně kontrolujte pevnost rámu vozíku, a to zejména u kovových rámů z profilových trubek o tloušťce stěny 2 mm a více, nebo u dřevěných konstrukcí z prken či trámů 7 × 7 cm. Pevný rám je klíčový pro bezpečnou nosnost, která by měla mít rezervu 20-30 % oproti maximálnímu zatížení. Kola na vozík očistěte od prachu, bláta a drobných kamenů po každém použití, zvlášť v náročném terénu, aby nedocházelo k předčasnému opotřebení ložisek a snížení mobility. Pravidelné čištění také pomáhá odhalit praskliny, korozi nebo jiné mechanické poškození.
Mazání a opravy
Mazání ložisek provádějte minimálně jednou za sezónu kvalitním litým mazivem, které snižuje tření a zabraňuje korozi, čímž zajišťuje hladký chod kol a snadnou manipulaci s vozíkem. Při montáži vozíku na přepravu zboží pro kutily věnujte pozornost správnému utažení šroubů s doporučeným momentem 15-20 Nm, aby nedocházelo k jejich uvolňování během provozu. Opravy rámu svařováním od konce ke konci zabraňují stagnaci vody a vzniku koroze, což je nejefektivnější metoda odstranění prasklin a posílení konstrukce. Výměna poškozených dílů, jako jsou kola nebo rukojeti, by měla probíhat podle stavu opotřebení, typicky po 2-3 letech intenzivního používání.
- Pravidelně utahujte šrouby rámu a nábojů kol s momentem 15-20 Nm
- Mazání ložisek provádějte minimálně jednou za sezónu kvalitním litým mazivem
- Čistěte kola po každém použití v náročném terénu, odstraňte nečistoty a kamínky
- Vyhněte se poddimenzování nosnosti vozíku, vždy plánujte s rezervou 20-30 %
Tip: Na co si dát pozor – častá chyba je nedostatečné utažení šroubů, které způsobuje vlnění rámu a urychluje opotřebení ložisek a dalších komponentů.
Pro koho se údržba hodí: Pro kutily vyrábějící kovové i dřevěné vozíky s nosností nad 50 kg, kteří vozík používají pravidelně v terénu i na hladkých podlahách.
Pro koho není vhodná: Pro příležitostné uživatele lehkých skládacích vozíků s nosností do 20 kg, kde je údržba méně náročná a životnost vozíku je limitována spíše materiálem než údržbou.
Možnosti připevnění vozíku za kolo
Připevnění vozíku za kolo pro přepravu zboží vyžaduje pevný a bezpečný závěs, který zajistí stabilitu během jízdy. Správný výběr materiálů a dodržení hmotnostních limitů je klíčové pro bezproblémové používání vlastnoručně vyrobeného vozíku.
Použité materiály a nástroje
Pro výrobu závěsu se nejčastěji používají kovové profily z oceli nebo hliníku, které zajistí dostatečnou pevnost rámu vozíku. K připevnění slouží kvalitní šrouby s maticemi, ideálně s pojistkou proti uvolnění. K montáži je nezbytné mít k dispozici vrtačku, klíče a případně rychloupínací spojky pro snadné přidělání a odejmutí vozíku.
Bezpečnostní doporučení
Bezpečnost při připevnění vozíku za kolo závisí na dodržení maximální nosnosti závěsu a rámu vozíku. Překročení hmotnostních limitů může způsobit poškození šroubů nebo deformaci kovového vozíku, což ohrožuje stabilitu a bezpečnou jízdu. Doporučuje se pravidelně kontrolovat stav upevnění a nepřekračovat nosnost rámu a kol na vozík.
Tip: Pro rychlou přepravu zboží doporučuji použít rychloupínací mechanismy, které umožní snadné přidělání a odejmutí vozíku bez nutnosti nářadí.
Časté dotazy
Jaké jsou optimální rozměry pro domácí vozík na přepravu zboží?
Optimální rozměry rámu jsou 120×70 cm, což zajišťuje dostatečnou stabilitu a kapacitu pro běžné potřeby kutilů.
Jakou nosnost by měl mít vozík pro bezpečný provoz?
Nosnost by měla mít rezervu 20-30 % oproti maximálnímu plánovanému zatížení, což prodlužuje životnost a zvyšuje bezpečnost.
Jaký materiál je nejlepší pro rám vozíku?
Ocel je nejpevnější materiál s nosností až 100 kg, vhodný pro robustní konstrukce a těžké náklady.
Jak vybrat správná kola pro vozík?
Gumová kola jsou vhodná pro hladké podlahy, nafukovací kola pro nerovný terén a polyuretanová kola kombinují odolnost s tichým chodem.
Jak připevnit vozík za kolo bezpečně?
Použijte pevný závěs z kovových profilů a šroubů, případně rychloupínací mechanismy, a dodržujte hmotnostní limity pro bezpečnost.
Jak správně rozložit náklad na vozíku?
Náklad by měl být rozložen rovnoměrně, aby se zabránilo deformaci rámu a prodloužila životnost vozíku.
Jak často je třeba vozík udržovat?
Pravidelná údržba včetně kontroly šroubů, čištění kol a rámu a mazání ložisek by měla probíhat minimálně jednou za 3 měsíce.
Jaké jsou běžné chyby při výrobě vozíku?
Časté chyby zahrnují špatné svařování, nedostatečnou rezervu nosnosti a nevhodný výběr kol pro daný povrch.
Jak dlouho vydrží dřevěný vozík při intenzivním používání?
Dřevěné části vozíku vydrží přibližně 3 roky při pravidelném a intenzivním zatížení.
Jaký je rozdíl mezi dvoukolovým a čtyřkolovým vozíkem?
Dvoukolový vozík unese cca 50 kg a je lehčí, čtyřkolový může nést až 100 kg a je stabilnější pro těžší náklady.
Jaký je správný postup pro skládání invalidního vozíku, aby nezabíral příliš místa?
Postup zahrnuje uvolnění zajišťovacích mechanismů a sklopení opěrek během 3 jednoduchých kroků, což umožní zmenšení rozměrů vozíku až o 50 %.
Jak bezpečně připevnit vozík za kolo, aby nedošlo k poškození rámu?
Použijte speciální kovové spojky s gumovou ochranou, připevněné ve 2 bodech, což zajistí stabilitu a ochranu rámu kola.
