Ohýbání kovových trubek v domácích podmínkách vyžaduje správnou techniku, aby nedošlo k nechtěnému zborcení stěn nebo popraskání materiálu. S využitím dostupných pomůcek a fyzikálních principů zvládnete ruční ohýbání trubek, včetně měkkých měděných trubek, přesně podle vašich potřeb. Při práci nezapomínejte na bezpečnost při ohýbání trubek, zejména při použití tepla nebo pákových mechanismů pro dosažení požadovaného úhlu.
Klíčové závěry
- Studené ohýbání je efektivní pro trubky do průměru 70 mm, horké ohýbání zabraňuje trhlinám a vrásek.
- Ohýbání pomocí písku vyžaduje naplnění trubky suchým prosívaným pískem s otvory do 2 mm.
- Pružina pro ohýbání by měla mít průřez o 1-2 mm menší než vnitřní průměr trubky.
- Mechanické pákové ohýbačky zvládnou ohyb až do 180° u profilů do 20 mm průřezu.
- Při ohýbání za tepla je nutné používat ochranné pomůcky, zejména při práci s hořáky.
Pět ověřených způsobů, jak ohnout trubku vlastníma rukama
Ohýbání trubek vlastníma rukama vyžaduje přesnou techniku, aby nedošlo k nežádoucí deformaci stěn nebo prasknutí materiálu. Pokud řešíte, jak ohnout trubku doma, můžete využít metodu plnění pískem, vnitřní pružinu, pákové ohýbačky, tepelné zpracování nebo ohýbání přes dvě pevné podpěry. Každý z těchto postupů se hodí pro jiný typ materiálu a průměr trubky.
Pro efektivní ruční ohýbání trubek zvolte metodu podle konkrétního úkolu:
- Písek pro ohýbání trubek: Trubku na obou koncích uzavřete a naplňte suchým, jemným pískem, který předem prosijte přes síta s otvory 2 mm. Tato výplň vnitřně podepře stěny a zabrání jejich bortění při tvarování za studena, což je metoda vhodná zejména pro tenkostěnné trubky.
- Ohýbací pružina: Ocelovou pružinu čtvercového průřezu, která je o 1 až 2 mm menší než vnitřní průměr trubky, vložte dovnitř a ohýbejte za tepla pomocí hořáku. Tato technika se používá často u měděných a hliníkových trubek, protože efektivně udržuje kruhový průřez v ohybu.
- Mechanické nástroje: Pákové ohýbačky trubek umožňují přesné úhly až do 180 stupňů u profilů do 2 cm průřezu, zatímco hydraulické varianty zvládnou ohyby do 90 stupňů u profilů do 100 mm. Tyto nástroje minimalizují deformace trubek při ohýbání i u silnostěnných ocelových profilů.
- Horké ohýbání: Nahřátí materiálu pomocí propan-butanového hořáku zvyšuje plasticitu kovu a zabraňuje vzniku trhlin či zvlnění u materiálů s velkou tloušťkou stěny. Při práci s pozinkovanými trubkami dbejte na zvýšenou opatrnost kvůli uvolňování škodlivých výparů.
- Podpěry: Při ohýbání se dvěma podpěrami, které je vhodné pro průměry do 300 mm, dosáhnete plynulého ohybu bez nutnosti speciálního nářadí. Tento postup představuje jeden z 5 způsobů, jak ohnout trubku bez nářadí, pokud máte k dispozici pevné opěrné body.
Odborná rada: Častá chyba při ohýbání trubek vlastníma rukama spočívá v příliš rychlém tlaku, který neumožňuje kovu rovnoměrné přetvoření a vede k prasknutí stěny; postupujte vždy pomalu a po malých úsecích. Tato technika se hodí pro měkké kovy jako měď či hliník, ale není vhodná pro kalenou ocel nebo tenkostěnné trubky s vysokým rizikem zlomení. Při práci vždy dbejte na bezpečnost při ohýbání trubek a používejte ochranné rukavice, zejména u horkých metod.
| Metoda | Vhodný průměr trubky | Hlavní využití |
|---|---|---|
| Záběh (studené) | do 70 mm | Obecné tvarování |
| Navíjení (studené) | do 20 mm | Přesné ohyby |
| Dvě podpěry | do 300 mm | Plynulé ohyby |
| Páková ohýbačka | do 20 mm | Přesné úhly do 180° |
| Hydraulická ohýbačka | do 100 mm | Silnostěnné profily |
Otázka: Jak poznám, že je ohyb příliš ostrý?
Příliš ostrý ohyb se projeví zborcením stěn trubky nebo vznikem mikrotrhlin na vnější straně ohybu. Minimální poloměr ohybu závisí na průměru trubky a tloušťce stěny, přičemž platí, že čím tenčí je stěna, tím větší musí být poloměr ohybu.
Otázka: Proč se trubka po ohnutí vrací do původního tvaru?
Jde o jev zvaný elastický návrat, který závisí na typu materiálu, jeho rozměrech, teplotě při ohýbání a zvolené metodě. U materiálů s vyšší pružností je nutné počítat s mírným přehnutím, aby trubka po uvolnění tlaku dosáhla požadovaného úhlu.
Jak ohnout trubku pomocí písku: detailní postup
Metoda plnění pískem představuje osvědčený způsob, jak ohnout trubku bez ohýbačky, aniž by došlo k nežádoucímu zborcení stěn. Písek uvnitř trubky vytváří vnitřní oporu, která brání deformaci trubky při tlaku. Tento postup je ideální pro tenkostěnné trubky s průměrem do 70 mm, včetně měkkých kovů jako měď nebo hliník. Pro dosažení nejlepších výsledků použijte suchý, jemný říční nebo konstrukční písek s velikostí zrn do 2 mm, který zajistí rovnoměrné vyplnění prostoru.
Postup ohnutí trubky krok za krokem
- Uzavření konce – jeden konec trubky pevně utěsněte dřevěnou zátkou nebo kovovou záslepkou.
- Naplnění pískem – trubku naplňte suchým pískem a pravidelně s ní klepejte o zem, aby se zrna maximálně zhutnila.
- Utěsnění druhého konce – po naplnění až po okraj uzavřete i druhý konec trubky, aby písek během práce neunikal.
- Zahřátí materiálu – v případě potřeby místo ohybu mírně nahřejte hořákem, což usnadní ruční ohýbání trubek.
- Tvarování trubky – trubku pomalu ohýbejte kolem kulatiny nebo šablony, čímž dosáhnete plynulého oblouku bez ostrých lomů.
Odborná rada: Častá chyba při práci s pískem je nedostatečné zhutnění výplně, což vede k tvorbě vln na vnitřní straně ohybu. Vždy se ujistěte, že je trubka plná až po okraj. Bezpečnost při ohýbání trubek vyžaduje používání pracovních rukavic a ochranných brýlí, zejména při zahřívání kovů. Tato metoda se hodí pro domácí kutily pracující s měkkými kovy, ale pro vysoce přesné instalace doporučuji spíše profesionální pákové ohýbačky trubek. Podle informací z portálu eagri.cz je při manipulaci s materiály nutné dbát na správné postupy, aby nedošlo k oslabení struktury stěny trubky.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

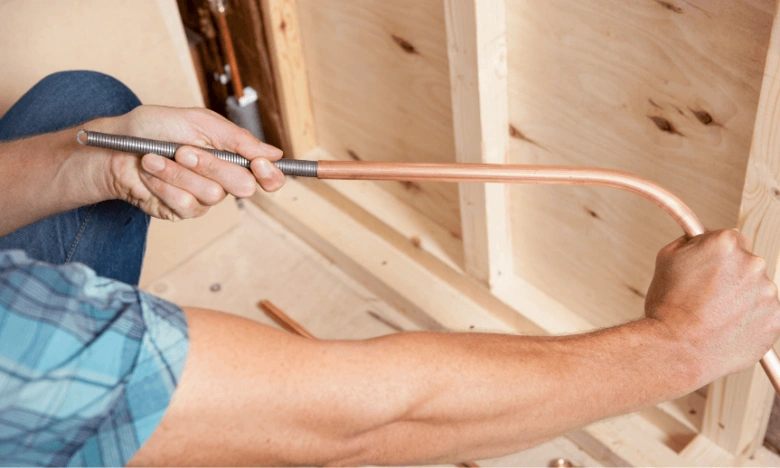

Použití ohýbací pružiny při ručním ohýbání trubek
Ohýbací pružina představuje nejúčinnější nástroj pro ruční ohýbání trubek z měkkých kovů, neboť vnitřní opora pružiny aktivně brání vzniku nežádoucích zlomů. Pokud přemýšlíte, jak ručně ohnout měděnou trubku nebo jak správně ohnout hliníkovou trubku bez rizika poškození stěn, pružina je nezbytným pomocníkem. Správně zvolená pružina musí mít vnější průměr o 1 až 2 milimetry menší, než je vnitřní průměr trubky. Tato tolerance zajistí snadné zasunutí do profilu a zároveň dostatečnou tuhost proti deformaci trubky při tlaku.
Postup práce s pružinou pro dokonalý ohyb
- Výběr správné velikosti pružiny podle světlosti trubky.
- Zasunutí pružiny do místa plánovaného ohybu.
- Postupné ohýbání trubky kolem kolena nebo jiného pevného bodu.
- Vyjmutí pružiny po dosažení požadovaného úhlu ohybu.
Častá chyba při ohýbání trubek spočívá v použití příliš volné pružiny, která neposkytuje dostatečnou oporu stěnám a vede k jejich zborcení. Na co si dát pozor: pružina se hodí pro měděné a hliníkové rozvody, ale není vhodná pro silnostěnné ocelové trubky, kde by její síla nestačila. Pokud potřebujete pracovat s tvrdšími materiály, doporučuji spíše pákové ohýbačky trubek, které zajistí přesnější geometrii. Bezpečnost při ohýbání trubek vyžaduje používání pracovních rukavic, protože hrany trubek bývají po řezu ostré a pružina může při neopatrném vyjmutí sklouznout.
Mechanické a ruční nástroje pro ohýbání trubek doma
Při práci v domácí dílně dosáhnete nejlepších výsledků použitím správných nástrojů, které minimalizují riziko poškození materiálu. Mechanické nástroje umožňují přesné ohýbání kovových trubek bez nutnosti nadměrné fyzické síly, což je ideální pro čistou a profesionální práci.
Pákové ohýbačky
Pákové ohýbačky trubek představují nejefektivnější řešení pro domácí kutily, kteří vyžadují přesné úhly. Tyto nástroje umožňují plynulý ohyb až do 180° u profilů trubek do průměru 20 mm. Jsou ideální pro ohýbání měděných trubek nebo hliníkových trubek, kde hrozí riziko zlomení stěny.
- Vhodné pro měkké kovy.
- Snadná obsluha jednou rukou.
- Přesné nastavení úhlu ohybu.
Tip: Před zahájením práce vždy zkontrolujte, zda je průměr drážky ohýbačky shodný s vnějším průměrem trubky, aby nedošlo k deformaci.
Další mechanické nástroje
Pokud řešíte, jak ohnout trubku doma bez pákové ohýbačky, můžete využít mechanické nástroje s vodicími kladkami. Tyto přípravky pomáhají stabilizovat materiál a zamezují deformaci trubek při ohýbání, což je klíčové zejména u silnostěnných trubek. Ruční ohýbání trubek bez opory často končí nevzhledným zploštěním profilu.
- Využití vnitřních pružin pro PE trubky.
- Mechanické zakružovačky pro větší poloměry.
- Stabilní svěrák jako základní fixační bod.
Častá chyba: Nedostatečná fixace trubky v nástroji vede k jejímu posunu a následnému zborcení stěn. Bezpečnost při ohýbání trubek vyžaduje použití pevných rukavic, protože při selhání materiálu může dojít k prudkému pohybu páky. Tato metoda se hodí pro přesné instalace, zatímco pro hrubé konstrukce postačí improvizované šablony.
Bezpečnostní opatření a časté chyby při ohýbání trubek
Při práci s kovem vždy dodržujte bezpečnostní opatření, abyste předešli úrazům a znehodnocení materiálu. Správná příprava a znalost fyzikálních limitů kovů jsou klíčové pro úspěšné ohýbání kovových trubek bez vzniku trhlin či mikrotrhlin.
Bezpečnost při ohýbání za tepla
Při nahřívání materiálu autogenem nebo propan-butanovým hořákem jsou nezbytné ochranné pomůcky, zejména kožené rukavice a ochranné brýle. Zvýšenou pozornost věnujte pozinkovaným trubkám, u kterých vysoká teplota uvolňuje toxické výpary zinku; práci proto vždy provádějte výhradně v dobře větraném prostoru. Pamatujte, že kov zůstává horký dlouho po ohřevu, proto s ním manipulujte pouze pomocí kleští.
Časté chyby při ohýbání
Nejčastější chyby při ohýbání trubek spočívají v podcenění fyzikálních vlastností materiálu a nevhodné technice. Pokud zvolíte příliš malý poloměr ohybu vzhledem k průměru a tloušťce stěny, dojde ke ztenčení materiálu a vzniku prasklin. Příliš rychlé ohýbání trubek ručně neumožní kovu rovnoměrné přetvoření, což vede k deformaci trubek v místě tlaku.
- Nedostatečná fixace trubky ve svěráku způsobuje její posouvání a kroutění, což znehodnocuje přesnost ohybu.
- Použití nevhodného nářadí bez opěrných prvků, jako je obyčejný svěrák bez podpory průřezu, vede ke vzniku ostrých záhybů.
- Ignorování teploty materiálu u hliníkových trubek končí jejich nevratným poškozením, protože hliník je vysoce náchylný k deformacím.
- Častá chyba: podcenění elastického návratu materiálu, kdy se trubka po uvolnění tlaku vrací do původního tvaru, což vyžaduje mírné přetažení ohybu.
Odborná rada: Ohýbání měděných trubek za studena vyžaduje vnitřní výplň, například písek pro ohýbání trubek (prosátý přes síta s otvory 2 mm), který zabrání zborcení stěn. Tato metoda se hodí pro domácí kutily, zatímco pro přesné profesionální instalace doporučuji pákové ohýbačky trubek, které u profilů do 2 cm průřezu zajistí rovnoměrný tlak a ohyb až do 180 stupňů.
| Metoda ohýbání | Vhodné pro průměry | Hlavní výhoda |
|---|---|---|
| Metoda záběhu | do 70 mm | jednoduchost |
| Navíjení | do 20 mm | přesnost |
| Ohyb se dvěma podpěrami | do 300 mm | stabilita |
| Pákové ohýbačky | do 20 mm | ohyb až 180 stupňů |
| Hydraulické ohýbačky | do 100 mm | minimální deformace |
Otázka: Pro koho je ruční ohýbání vhodné a pro koho nikoliv?
Ruční ohýbání je vhodné pro kutily pracující s měkkými kovy, jako je hliník nebo měď, a pro menší průměry trubek do 20 mm. Naopak pro silnostěnné ocelové trubky nebo vysoce přesné instalace se ruční metoda bez profesionálního nářadí nehodí, protože hrozí vysoké riziko deformace a praskání materiálu.
Doporučené nářadí a pomůcky pro domácí ohýbání trubek
Výběr správného vybavení zásadně ovlivňuje výsledek a minimalizuje riziko deformace trubek při ohýbání. Pro přesné ruční ohýbání trubek jsou ideální pákové ohýbačky trubek, které zajistí rovnoměrný tlak a čistý ohyb bez rizika zlomení materiálu. Pokud řešíte, jak ohnout trubku bez ohýbačky, jako základní nářadí poslouží kvalitní svěrák a ohýbací pružina, která zpevní stěny trubky zevnitř. Pro ohýbání měděných trubek nebo hliníkových trubek se osvědčuje také suchý jemný písek, kterým trubku před ohřevem naplníte. Vždy pracujte pouze s certifikovanými trubkami, protože levné a nekvalitní materiály při mechanickém namáhání často praskají.
| Pomůcka | Orientační cena (Kč) | Hlavní účel |
|---|---|---|
| Ohýbací pružina | 200 – 600 | Zpevnění stěn, prevence deformace |
| Páková ohýbačka | 1500 a více | Přesné a čisté ohyby kovových trubek |
| Jemný písek | 50 – 100 | Výplň pro zamezení borcení profilu |
Odborná rada: Častá chyba při ohýbání trubek spočívá v příliš rychlém tlaku bez předchozího nahřátí materiálu, což vede k mikrotrhlinám. Bezpečnost při ohýbání trubek vyžaduje používání ochranných rukavic a brýlí, zejména při práci s horkým kovem. Tento postup se hodí pro kutily opravující rozvody nebo vyrábějící konstrukce, ale není vhodný pro vysokotlaké systémy, kde je vyžadována certifikovaná přesnost spoje.
Jak ohnout různé typy trubek: měď, hliník, ocel
Každý kov vyžaduje odlišný přístup, protože fyzikální vlastnosti materiálu určují, jak se trubka chová při tlaku a tahu. Správná technika vám pomůže předejít poškození stěn a dosáhnout požadovaného úhlu.

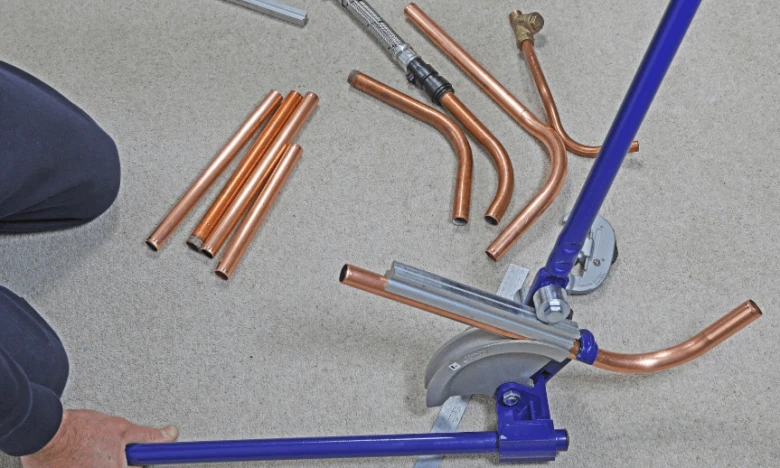

Ohýbání měděných trubek
Měděná trubka je oblíbená pro svou tvárnost, přesto při ohýbání měděných trubek často dochází k nechtěnému zploštění. Pokud řešíte, jak ručně ohnout měděnou trubku, vždy použijte vnitřní ocelovou pružinu čtvercového průřezu, která je o 1 až 2 mm menší než vnitřní průměr trubky. Ta podepře stěny materiálu zevnitř a zabrání tvorbě varhánků. Častá chyba: příliš rychlé ohnutí za studena bez vnitřní výplně, které vede k okamžitému zlomu materiálu nebo vzniku mikrotrhlin.
Ohýbání hliníkových trubek
Hliníková trubka je lehká a velmi snadno tvarovatelná, ale vyžaduje cit, protože je náchylná k deformacím. Při procesu, jak správně ohnout hliníkovou trubku, pracujte pomalu a plynule, abyste minimalizovali riziko, že nastane deformace trubek. U tenkostěnných profilů doporučuji použít písek pro ohýbání trubek, kdy trubku uzavřete na obou koncích a naplníte suchým, střednězrnným říčním pískem prosátým přes síto s otvory 2 mm.
- Hliník ohýbejte vždy při pokojové teplotě, aby nedošlo k narušení struktury materiálu.
- Používejte ochranné rukavice pro vyšší bezpečnost při ohýbání trubek a manipulaci s kovem.
- Vyhněte se ostrým hranám svěráků, které mohou povrch hliníku naříznout a oslabit jeho pevnost.
Ohýbání ocelových trubek
Ocelová trubka vyžaduje při práci mnohem větší fyzickou sílu a vysokou přesnost, přičemž nerezové varianty jsou ještě méně poddajné než běžná ocel. Pokud přemýšlíte, jak ohnout trubku bez ohýbačky, u oceli s průměrem nad 20 mm narazíte na limity lidských sil a pro dosažení výsledku je nutné studené ohýbání metodou záběhu nebo využití dvou podpěr. Pro bezpečný výsledek dodržujte minimální poloměr ohybu, který by měl být alespoň trojnásobkem vnějšího průměru trubky, aby nedošlo ke zborcení stěn.
Odborná rada: Tento postup se hodí pro běžné instalatérské práce a tvorbu lehkých konstrukcí, ale není vhodný pro vysokotlaké rozvody plynu nebo topné systémy, kde sebemenší deformace stěny představuje bezpečnostní riziko.
| Metoda ohýbání | Vhodný průměr trubky | Typ materiálu |
|---|---|---|
| Metoda záběhu | do 70 mm | Ocel |
| Navíjení | do 20 mm | Měď, hliník |
| Dvě podpěry | do 300 mm | Ocel, nerez |
| Páková ohýbačka | do 20 mm | Měď, hliník |
Tip: Na co si dát pozor: U pozinkovaných trubek při ohýbání za tepla vždy pracujte v dobře větraném prostoru kvůli uvolňování škodlivých výparů ze zinkové vrstvy. Tento postup se hodí pro kutily při renovacích, ale není vhodný pro osoby bez zkušeností s autogenem při práci s tlakovými rozvody.
Postupy pro opravu deformovaných trubek po neúspěšném ohybu
Pokud při pokusu o ruční ohýbání trubek dojde k nežádoucímu zploštění stěn nebo vzniku ostrých lomů, oprava trubek vyžaduje precizní použití mechanických nástrojů. Mírné deformace trubek lze často vyrovnat pomocí kleští s gumovými čelistmi nebo vyklepáním přes dřevěné kopyto, které kopíruje vnitřní průměr profilu. U měkkých materiálů, jako je hliník, pomáhá opatrné nahřátí a následné vytvarování v přípravku. Zásadní chybou, které je třeba se vyhnout, je pokus o narovnání trhlin svařováním u tenkostěnných materiálů, což trubku trvale oslabuje a ohrožuje bezpečnost při ohýbání trubek pod tlakem.
- Kontrolujte poloměr ohybu, který musí odpovídat tloušťce stěny a materiálu.
- Používejte pákové ohýbačky trubek pro dosažení rovnoměrného tlaku.
- Vyplňte vnitřek profilu pískem pro ohýbání trubek při práci s kovovými materiály.
- Nahraďte poškozený úsek novým kusem, pokud je stěna trubky prasklá nebo výrazně ztenčená.
Odborná rada: Prevence je vždy efektivnější než následná oprava. Správný poloměr ohybu předchází deformacím trubek a eliminuje nutnost složitého vyrovnávání profilu. Tento postup se hodí pro trubky s větší tloušťkou stěny, zatímco u velmi tenkostěnných trubek je při poškození nutná kompletní výměna celého segmentu.
Časté dotazy k ohýbání trubek vlastníma rukama
Otázka: Jak ohnout trubku bez speciálního nářadí?
Použijte metodu ohýbání pomocí písku, kdy trubku naplníte suchým prosívaným pískem a pomalu ohýbáte, aby nedošlo k deformaci.
Otázka: Jaká je vhodná velikost ohýbací pružiny?
Průřez pružiny by měl být o 1-2 mm menší než vnitřní průměr trubky pro správnou oporu během ohýbání.
Otázka: Jak ohnout měděnou trubku, aby nepraskla?
Při ohýbání měděných trubek použijte ohýbací pružinu a pracujte pomalu, abyste zabránili deformaci a prasknutí materiálu.
Otázka: Jaký je maximální průměr trubky pro studené ohýbání?
Studené ohýbání je vhodné pro trubky s průměrem do 70 mm, větší průměry vyžadují horké ohýbání.
Otázka: Jak bezpečně ohýbat trubky za tepla?
Používejte ochranné pomůcky jako rukavice, brýle a zajistěte dobré větrání při práci s hořáky nebo autogenem.
Otázka: Jaké jsou nejčastější chyby při ohýbání trubek?
Příliš rychlé ohýbání, nevhodný poloměr ohybu, špatná fixace trubky a použití nevhodného nářadí vedou k deformacím a prasklinám.
Otázka: Jak opravit deformovanou trubku po neúspěšném ohybu?
Deformace lze upravit mechanickými nástroji na vyrovnání nebo je nutné vyměnit poškozenou část trubky za novou.
Otázka: Jakou cenu mají ohýbací pružiny?
Ohýbací pružiny se pohybují v cenovém rozmezí 200 až 600 Kč v závislosti na velikosti a materiálu.
Otázka: Jaké nářadí je potřeba pro domácí ohýbání trubek?
Základní vybavení zahrnuje svěrák (500-1500 Kč), ohýbací pružinu (200-600 Kč), pákové ohýbačky trubek (od 1500 Kč) a písek jako výplň.
Otázka: Jak správně zvolit poloměr ohybu?
Poloměr ohybu by měl být minimálně 1,5-3násobek průměru trubky, aby se zabránilo zborcení a trhlinám v materiálu.
Otázka: Lze ohýbat pozinkované trubky za tepla?
Ano, ale je nutné dodržovat bezpečnost při ohýbání trubek kvůli škodlivým výparům a používat kvalitní ochranné pomůcky.
Otázka: Jak ohnout trubku na koleno bez trhání?
Použijte ohýbací pružinu a pomalý kontrolovaný ohyb s dostatečným poloměrem ohybu, ideálně do úhlu 90°.
Otázka: Jak ohnout hliníkovou trubku bez poškození?
Ohýbání hliníkových trubek provádějte pomalu s použitím ohýbací pružiny, abyste předešli vzniku nežádoucích deformací a ostrých záhybů.
Otázka: Co dělat, když trubka při ohýbání praskne?
Zkontrolujte poloměr ohybu a postup, případně trubku vyměňte za novou a zvolte správnou metodu pro daný materiál.
Otázka: Jak ohnout trubku bez ohýbačky doma?
Využijte metody jako ruční ohýbání trubek pomocí písku nebo ohýbací pružiny, které nevyžadují drahé speciální nářadí.
Odborná rada: Častá chyba při ohýbání kovových trubek spočívá v přílišném spěchu, který vede k náhlému zborcení stěny trubky. Tato metoda se hodí pro kutily opravující rozvody, ale není vhodná pro tenkostěnné trubky s vysokým rizikem prasknutí při nízkých teplotách.
