Přesné měření průměru hadice je klíčové pro správný výběr spojek a bezpečný provoz zařízení. Rozlišování mezi vnitřním a vnějším průměrem a správný převod palců na milimetry zajistí, že hadice bude správně sedět a nebude docházet k únikům nebo poškození. Naučíte se, jak na to krok za krokem.
💡 Důležité na úvod
- 1 palec (coul) odpovídá přesně 25,4 mm, což je základní převod pro měření průměru hadice.
- Nejčastější vnitřní průměry zahradních hadic jsou 12,7 mm (1/2″), 15,9 mm (5/8″) a 19 mm (3/4″).
- Přesné změření vnitřního průměru hadice se provádí posuvným měřidlem, které měří na vnitřní straně hadice.
- Kombinace vnitřního a vnějšího průměru u průmyslových hadic bývá například 32 mm / 38 mm nebo 36 mm / 44 mm.
- Při měření je důležité zohlednit materiál hadice a možné vlivy teplotních změn, které mohou ovlivnit rozměry.

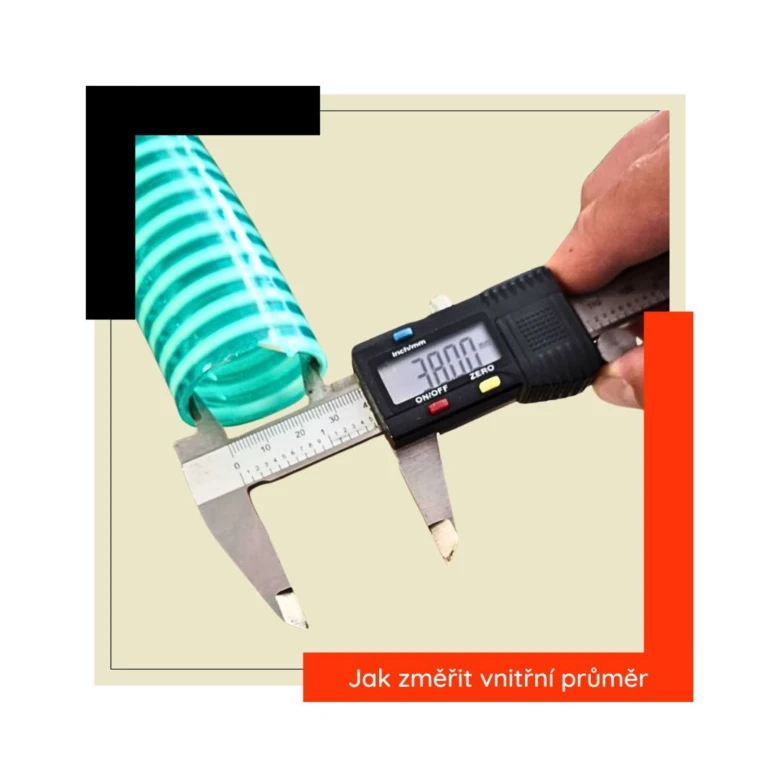

Jak změřit vnitřní průměr hadice krok za krokem
Přesné měření vnitřního průměru hadice je nezbytné pro správný výběr konektorů, rychlospojek či další instalace. Nejvhodnějším nástrojem je posuvné měřidlo s přesností alespoň 0,1 mm. Měření je třeba provádět na vnitřní straně hadice v několika bodech, aby se zohlednily případné nepravidelnosti a zajistila vysoká přesnost měření průměru hadice.
Jak správně používat posuvné měřidlo pro měření vnitřního průměru hadice
Posuvné měřidlo představuje ideální nástroj pro měření vnitřního průměru hadice díky své vysoké přesnosti. Pro začátek otevřete čelisti měřidla tak, aby se vešly do vnitřního prostoru hadice. Pomalu je roztáhněte, až se dotknou vnitřních stěn hadice. Přesnost měření zvyšuje, pokud je posuvné měřidlo kalibrováno a používáno na několika místech vnitřního průřezu. Výsledky v jednotlivých bodech zprůměrujte, abyste eliminovali chyby způsobené nerovnostmi nebo deformacemi materiálu hadice. Tento postup je zvláště důležitý při měření průměru hadice 1/2 palce nebo jiných specifických rozměrů, kde je třeba přesný převod palců na milimetry.
Proč je důležité měřit vnitřní průměr na více místech hadice
Hadice mohou mít nerovnoměrný průřez nebo být mírně zdeformované v důsledku používání či skladování. Proto se doporučuje měření průměru hadice provádět v 3 až 5 různých bodech podél délky měřeného úseku. Tímto způsobem se získá přesnější průměrná hodnota vnitřního průměru hadice, což je klíčové pro správný výběr rychlospojek hadice či dalších spojovacích prvků. Opomenutí tohoto postupu často vede k chybnému určení rozměru, což může mít za následek netěsnosti nebo omezený průtok média. Takové chyby při měření průměru hadice lze jednoduše minimalizovat opakováním měření na více místech.
Jak změřit vnější průměr hadice a proč je důležitý
Vnější průměr hadice patří k nejdůležitějším rozměrům, které je třeba přesně změřit před výběrem koncovek, rychlospojek nebo jiných montážních prvků. Přesné určení vnějšího průměru zajišťuje správnou kompatibilitu a těsnost spoje, což přímo ovlivňuje funkčnost a bezpečnost celého systému.
Jak přesně změřit vnější průměr hadice
Pro měření vnějšího průměru hadice použijte posuvné měřidlo s přesností minimálně 0,1 mm. Měření provádějte na třech různých místech podél obvodu hadice, protože materiál může být mírně deformovaný nebo nepravidelný. Výsledný průměr stanovte jako aritmetický průměr naměřených hodnot. Tento postup minimalizuje chyby způsobené nerovnostmi a poskytuje spolehlivý údaj. Při měření je nutné zajistit, aby měřidlo bylo kolmé na osu hadice a netlačilo materiál do deformace. Přesné změření vnějšího průměru je nezbytné také pro správný převod mezi palci a milimetry, kdy 1 palec odpovídá 25,4 mm. Například hadice označená 3/4″ má vnější průměr přibližně 19 mm.
Proč je vnější průměr důležitý pro výběr koncovek a spojek
Vnější průměr hadice je klíčovým parametrem pro výběr koncovek a rychlospojek, protože určuje, jak pevně a těsně se hadice spojí s příslušenstvím. Správný rozměr zabraňuje únikům média a zajišťuje mechanickou stabilitu spoje. Montážní prvky nesmí být ani volné, což by vedlo k netěsnostem, ani příliš těsné, aby nedošlo k poškození nebo předčasnému opotřebení hadice. Častou chybou je použití koncovek podle vnitřního průměru hadice, což vede k nesprávnému výběru a následným problémům s těsností.
- Rychlospojky vyžadují přesné sladění s vnějším průměrem, aby správně fungovaly bez úniku.
- Nesprávný vnější průměr často způsobuje mechanické namáhání, které zkracuje životnost hadice.
- Správná montáž s odpovídajícími prvky prodlužuje provozní dobu a zvyšuje bezpečnost celého systému.
Tip: Při výběru koncovek vždy ověřte technické listy výrobce, kde bývá uveden doporučený vnější průměr hadice pro daný typ spojky. Pro zahradní hadice s průměrem 3/4″ (19 mm) se běžně používají rychlospojky s tolerancí ±0,2 mm. U průmyslových hadic je přesnost měření ještě důležitější kvůli vyšším tlakům a nárokům na těsnost.
Převod palců na milimetry a standardní rozměry hadic
Převod palců na milimetry je základem pro přesné měření průměru hadice, protože většina hadic se udává v palcích, zatímco měřicí nástroje pracují v milimetrech. Jeden palec odpovídá přesně 25,4 mm. Pro správné určení rozměrů hadice je nezbytné znát tyto převody, zvláště při výběru rychlospojek hadice nebo při kontrole kompatibility s dalšími komponenty.
Standardní průměry hadic se často uvádějí v palcích, například popularita hadice 3/4 palce (0,75″) spočívá v jejím vnitřním průměru kolem 19 mm. Běžné jsou také velikosti 1/2 palce (12,7 mm) a 1 1/2 palce (38 mm). Přesné měření vnějšího a vnitřního průměru hadice lze provést posuvným měřidlem, přičemž je potřeba vyvarovat se chyb při měření průměru hadice způsobených deformací materiálu nebo nepřesným umístěním měřidla.
Jak porovnat velikost hadic 1, 2 a 3 4 palce
| Velikost hadice (palce) | Vnitřní průměr (mm) | Vnější průměr (mm) přibližný |
|---|---|---|
| 1/2 | 12,7 | 20 |
| 3/4 | 19 | 26 |
| 1 | 25,4 | 33 |
| 1 1/2 | 38 | 50 |
Tip: Při měření průměru hadice je vhodné kalibrovat posuvné měřidlo a měřit vždy na několika místech hadice, aby se minimalizovala chyba způsobená nepravidelností povrchu nebo stlačením materiálu.
Doporučené nástroje a pomůcky pro přesné měření průměru hadice
Pro přesné měření průměru hadice je klíčové zvolit správné nástroje a zajistit jejich pravidelnou kalibraci. Použití kvalitních měřicích pomůcek pomáhá minimalizovat chyby a umožňuje přesné určení vnitřního i vnějšího průměru hadice, což je nezbytné například pro správný výběr rychlospojek hadice.
Jaké nástroje použít pro měření průměru hadice
Nejpřesnějším nástrojem pro měření průměru hadice je posuvné měřidlo, známé také jako digitální kaliper. Tento přístroj umožňuje snadno změřit vnitřní průměr hadice pomocí speciálních čelistí a zároveň přesně stanoví vnější průměr. Pro hrubší orientaci lze použít měřicí pásmo, ale jeho přesnost je nižší a není vhodné pro přesná měření, kde je potřeba rozlišit rozdíly v řádu setin milimetru. Při měření je také nutné správně převádět palce na milimetry, což je běžný standard u zahradních hadic a rychlospojek.
Jak kalibrovat měřicí nástroje
Kalibrace nástrojů je nezbytná pro udržení přesnosti měření průměru hadice. Použijte certifikované měřidlo nebo kalibrační kroužek, který umožní ověřit správnost posuvného měřidla či digitálního kaliperu s přesností až 0,01 mm. Pravidelná kontrola a kalibrace snižuje odchylky měření a zamezuje chybám, například nesprávnému určení vnitřního průměru hadice, což může vést k nevhodnému výběru rychlospojek.
Chyby při měření průměru hadice a jak se jim vyhnout
- Nepřesné umístění měřidla na hadici – měření vždy provádějte kolmo na osu hadice
- Použití nevyhovujícího nástroje – pro přesná měření používejte posuvné měřidlo, ne pásmo
- Nepravidelná kalibrace měřicích pomůcek snižuje přesnost výsledků
- Nevhodné převody jednotek – vždy přepočítejte palce na milimetry podle standardního koeficientu 1 palec = 25,4 mm
Tip: Pro přesné změření průměru hadice doporučuji používat digitální kaliper s pravidelnou kalibrací, což zajistí správný výběr rychlospojek a dalších komponent.
Chyby při měření průměru hadice a jak se jim vyhnout
Při měření průměru hadice často dochází k zásadním chybám, které vedou k nepřesným výsledkům a následným problémům při výběru rychlospojek hadice či jiného příslušenství. Nejčastější chybou je měření na poškozených nebo deformovaných místech, kde může být vnitřní průměr zkreslen až o několik milimetrů, což výrazně ovlivní kompatibilitu hadice. Další častou chybou je použití nevhodných nebo nekalibrovaných nástrojů, například běžných pravítek místo přesného posuvného měřidla, které umožňuje měřit vnitřní i vnější průměr s přesností na setiny milimetru.
Teplotní vlivy mají významný dopad na rozměry hadice – plastové a gumové materiály se při teplotách nad 25 °C mohou rozšířit až o 1-2 % svého průměru. To znamená, že například u hadice s vnitřním průměrem 20 mm může dojít k roztažení o 0,2-0,4 mm, což je pro přesnou montáž koncovek kritické. Proto je nezbytné měřit hadici za stabilní pokojové teploty kolem 20 °C, aby se minimalizoval vliv roztažnosti materiálu.
Pro eliminaci chyb při měření průměru hadice a zvýšení přesnosti dodržujte tyto konkrétní postupy:
- Vyhněte se měření na místech s viditelnými promáčklinami, prasklinami nebo jiným poškozením, kde může být průměr zkreslen o 2 mm i více
- Používejte kalibrované posuvné měřidlo s přesností minimálně 0,05 mm pro přesné určení vnitřního i vnějšího průměru hadice
- Proveďte alespoň tři měření na různých místech hadice a vypočítejte průměrnou hodnotu pro eliminaci lokálních odchylek
- Měřte při stabilní teplotě ideálně 20 ± 2 °C, protože teplotní roztažnost materiálu může změnit průměr o 1-2 %
- Při převodu palců na milimetry používejte přesný konverzní faktor 1″ = 25,4 mm, aby nedošlo k zaokrouhlovacím chybám při výběru příslušenství
Častá chyba: Měření na deformovaných místech nebo bez opakování vede k nesprávnému určení průměru, což způsobuje netěsnosti u rychlospojek nebo problémy s montáží koncovek.
Pro koho se to hodí: Tento postup je nezbytný pro přesné změření průměru hadic používaných v průmyslových aplikacích, vzduchotechnice a instalacích s vysokými nároky na těsnost.
Pro koho NE: Pro běžné zahradní hadice s nízkým tlakem a standardními koncovkami může být měření méně přesné, pokud není vyžadována absolutní těsnost.
Dodržení těchto pravidel zajistí správné určení vnitřního i vnějšího průměru hadice, což je klíčové pro správný výběr rychlospojek, koncovek a dalšího příslušenství. Tím se minimalizují tlakové ztráty a riziko úniků při provozu.
Vliv teploty na přesnost měření průměru hadice
Teplota výrazně ovlivňuje rozměry hadice zejména díky tepelnému roztažení materiálu hadice. Plastové a gumové hadice se při teplotách od -10 °C do +40 °C mohou rozpínat nebo smršťovat až o několik milimetrů, což má přímý dopad na přesnost měření průměru hadice. Proto je vhodné provádět měření průměru hadice při pokojové teplotě kolem 20 °C, případně výsledky korigovat podle aktuální teploty.
Materiál hadice určuje míru tepelné roztažnosti – například PVC se roztahuje méně než hadice z elastomeru. Při měření vnějšího i vnitřního průměru hadice pomocí posuvného měřidla je nutné:
- zajistit stabilní teplotní podmínky, ideálně mezi 18-22 °C
- zaznamenat teplotu při měření pro následnou korekci rozměrů
- při nízkých teplotách počítat s menším rozměrem hadice, při vysokých naopak s mírným zvětšením
- zohlednit tepelné změny i u rychlospojek hadice, které ovlivňují přesné napojení
Chyby při měření průměru hadice a jak se jim vyhnout často vznikají právě při ignorování tepelné roztažnosti materiálu, což může vést k nesprávnému výběru příslušenství a netěsnostem. Správný návod na přesné změření průměru hadice zahrnuje vždy kontrolu teploty a použití kalibrovaného posuvného měřidla.
Pro správné měření vnějšího a vnitřního průměru hadice doporučuji také převádět palce na milimetry, protože standardní rozměry hadic bývají udávány v palcích, ale přesné měření a montáž vyžaduje milimetry.
Metody měření u nepravidelných a poškozených hadic
Nepravidelná nebo poškozená hadice vyžaduje přesné a opatrné měření průměru, protože deformace a vady mohou výrazně zkreslit výsledky. Pro správné určení vnitřního i vnějšího průměru hadice je nutné změřit několik míst po obvodu a délce hadice, čímž se minimalizuje chyba způsobená nerovnostmi. Použití kalibrovaných nástrojů, například posuvného měřidla s pružnými čelistmi, zajistí lepší přilnutí k nepravidelnému povrchu a zvýší přesnost měření.
Jak změřit vnější a vnitřní průměr hadice
- Výběr místa měření – vyberte minimálně tři různá místa hadice bez výrazných poškození nebo zkroucení
- Použití posuvného měřidla – přiložte ho jemně kolem hadice, aby pružné čelisti kopírovaly tvar
- Zaznamenání hodnot – naměřené průměry porovnejte a spočítejte průměrnou hodnotu pro přesnější výsledek
- Kontrola rychlospojek hadice – změřte i průměr u spojovacích částí, kde často dochází k odchylkám
- Převod palců na milimetry – pokud měříte v palcích, přepočítejte na milimetry pro standardní porovnání
Chyby při měření průměru hadice a jak se jim vyhnout: častou chybou je měřit pouze jedno místo nebo příliš silně stisknout měřidlo, což deformuje hadici a zkreslí výsledek. Pro koho se tato metoda hodí? Přesné měření nepravidelných a poškozených hadic je vhodné zejména pro instalace, kde je potřeba přesné připojení rychlospojek. Naopak u nových hadic s pravidelným tvarem postačí standardní měření v jednom místě.
Tipy pro správný výběr koncovek a spojek podle změřeného průměru hadice
Správný výběr koncovek hadic a rychlospojek závisí především na přesném měření průměru hadice. Pro instalaci je nezbytné znát nejen vnitřní průměr hadice, ale také vnější průměr, protože oba rozměry ovlivňují kompatibilitu s adaptéry. Například průměr hadice 32 mm a 36 mm patří mezi nejběžnější velikosti, pro které jsou dostupné rychlospojky s nerezovými ovládacími trubicemi. Tyto rychlospojky zaručují pevné a spolehlivé spojení, které odolá tlaku i mechanickému namáhání.
Jak přesně změřit průměr hadice pro instalaci
Při měření průměru hadice doporučuji použít posuvné měřidlo, které umožňuje přesný odhad vnějšího i vnitřního průměru. Převod palců na milimetry pomůže při porovnání rozměrů s technickými specifikacemi koncovek a adaptérů.
Tipy pro správný výběr koncovek a spojek podle změřeného průměru hadice:
- Ujistěte se, že měření průměru hadice probíhá v několika místech, abyste eliminovali chyby při měření průměru hadice.
- Pro průměr hadice 32 mm volte rychlospojky určené přesně pro tento rozměr, případně použijte adaptéry hadic zajišťující těsné spojení.
- Hadice s průměrem 36 mm vyžadují robustnější rychlospojky s nerezovými komponenty, které zajistí dlouhodobou životnost.
- Při výběru koncovek nezapomeňte zkontrolovat kompatibilitu s materiálem hadice, aby se zabránilo poškození nebo netěsnostem.
Na co si dát pozor: častou chybou je nepřesné měření vnitřního průměru, což vede k výběru nesprávné rychlospojky a následným únikům vody. Jak zkontrolovat průměr hadice před koupí je proto klíčové pro správnou instalaci a funkčnost celého systému.
Časté dotazy – FAQ
Otázka: Jak se správně měří vnitřní průměr hadice?
Použijte posuvné měřidlo a změřte vnitřní prostor hadice na několika místech. Zaznamenejte hodnoty v milimetrech a použijte průměrnou hodnotu pro přesnost.
Otázka: Jaký je vnitřní průměr hadice 3/4 palce?
Vnitřní průměr hadice 3/4 palce odpovídá přibližně 19 milimetrům.
Otázka: Co je větší hadice 1, 2 nebo 3/4 palce?
Hadice 2 palce (50,8 mm) má větší průměr než 1 palec (25,4 mm) a 3/4 palce (19 mm).
Otázka: Jaký je vnitřní průměr 1/2 palcové hadice?
Standardní vnitřní průměr 1/2 palcové hadice je 12,7 milimetrů.
Otázka: Jaký nástroj je nejlepší pro přesné měření průměru hadice?
Nejlepší jsou posuvné měřidlo nebo digitální kaliper s přesností až 0,01 mm.
Otázka: Proč je důležité měřit vnější průměr hadice?
Vnější průměr ovlivňuje výběr koncovek a rychlospojek hadice pro správnou montáž.
Otázka: Jak kompenzovat vliv teploty při měření hadice?
Měřte při pokojové teplotě kolem 20 °C a u extrémních teplot upravte hodnoty podle materiálu hadice.
Otázka: Jak změřit průměr poškozené nebo nepravidelné hadice?
Měřte na několika místech, použijte flexibilní měřidlo a vyhodnoťte průměr z naměřených hodnot.
Otázka: Jak často kalibrovat měřicí nástroje?
Kalibraci provádějte pravidelně podle doporučení výrobce, aby byla zachována přesnost měření.
Otázka: Jak vybrat správný průměr hadice pro zavlažování?
Pro běžné zavlažování se doporučuje hadice s vnitřním průměrem 12,7 mm (1/2 palce) až 15,9 mm (5/8 palce).
Otázka: Jak zjistit, zda je měření průměru hadice přesné?
Opakujte měření na více místech a používejte kalibrované nástroje, výsledky by měly být konzistentní.
Otázka: Co znamená označení 1 1/2 palce u hadice?
Toto označení značí vnitřní průměr přibližně 38 mm, běžný v průmyslových aplikacích.
Otázka: Jaké jsou běžné materiály hadic a jak ovlivňují měření?
Plastové hadice mají vyšší tepelnou roztažnost než gumové, proto je nutné při měření zohlednit materiál.
Otázka: Jaké chyby se nejčastěji dělají při měření průměru hadice?
Nejčastější chyby jsou měření na poškozených místech, nepřesné nástroje, ignorování teplotních vlivů a nedostatečné opakování měření.
Otázka: Jak vybrat koncovky pro hadice s průměry 32 mm a 36 mm?
Použijte adaptéry a rychlospojky kompatibilní s těmito rozměry, ideálně z nerezové oceli pro pevné a těsné spojení.
