Šrouby se liší nejen tvarem hlavy a drážky, ale také typy závitů a použitými materiály. Správný výběr šroubu ovlivňuje pevnost spoje a odolnost vůči prostředí. Přehled základních typů vám pomůže vybrat ideální šroub pro každou aplikaci.
Klíčové závěry
- Metrické šrouby jsou nejběžnější s označením M6x1x20 (průměr 6 mm, stoupání 1 mm, délka 20 mm).
- Šrouby mají různé typy hlav, například šestihrannou, válcovou s imbusovým klíčem nebo zápustnou hlavu.
- Existuje široká škála drážek hlav šroubů: ploché, křížové (Phillips, Pozidriv), Torx a bezpečnostní varianty.
- Materiály šroubů zahrnují ocel, nerezovou ocel (A2, A4) a mosaz s různými povrchovými úpravami jako zinkování či chromování.
- Vysokopevnostní šrouby třídy 8.8, 10.9 a 12.9 jsou vhodné pro náročné konstrukce díky vysoké odolnosti proti tahu i střihu.
Přehled základních typů závitů šroubů a jejich použití
Při výběru šroubů je klíčové znát základní typy závitů a jejich charakteristiky, protože ovlivňují pevnost spoje a vhodnost pro konkrétní materiály. Nejčastěji se setkáte s metrickým závitem, unifikovaným palcovým závitem, trapezovým závitem, závitovou tyčí a speciálními typy jako kombinovaný nebo samorezný závit, které mají specifické vlastnosti a použití.
Jaké jsou typy závitů šroubů a jejich rozměry?
Metrické závity patří mezi nejrozšířenější a mají průměry od 1 mm do 20 mm s nejběžnějším stoupáním 1 mm. Příklad označení metrického závitu je M6x1x20, kde M6 značí průměr závitu 6 mm, 1 mm stoupání a 20 mm délku šroubu. Unifikovaný palcový závit se používá zejména v průmyslu a označuje se rozměry v palcích, například 1/4″ nebo 1/2″. Kombinovaný závit spojuje vlastnosti dřevotřískového a metrického závitu a nachází uplatnění například u radiátorů díky snadné montáži do dřevotřískových materiálů. Trapezový závit se používá pro přesné mechanické pohyby a nastavování konstrukcí, například u strojních západek nebo klavírních stoliček. Závitové tyče, které mohou být pravotočivé, pozinkované, nerezové nebo pevnostní, slouží ke spojování konstrukcí, vedení rozvodů a upevnění stropních konstrukcí.
| Typ závitu | Rozměry | Použití |
|---|---|---|
| Metrický závit | Průměr 1-20 mm, stoupání 1 mm | Všeobecné mechanické spoje |
| Unifikovaný palcový | Rozměry v palcích (1/4″, 1/2″) | Průmyslové a strojírenské aplikace |
| Kombinovaný závit | Kombinace dřevo+metrický závit | Montáž radiátorů a dřevotřískových materiálů |
| Trapezový závit | Různé průměry, stoupání dle aplikace | Pohyblivé mechanické části a přesné nastavování |
| Závitová tyč | Délky až několik metrů, různé průměry | Spojování konstrukcí, rozvody, závěsy |
Jak vybrat správný typ závitu šroubu pro konkrétní použití?
Volba závitu závisí na materiálu spoje a požadované pevnosti. Metrické šrouby jsou vhodné pro přesné a pevné spoje ve strojírenství, kde je potřeba standardizace a vysoká únosnost. Unifikované palcové závity se uplatňují v prostředích s palcovými normami, například v zahraničních průmyslových zařízeních. Kombinované šrouby oceníte při práci s dřevotřískovými materiály, protože kombinují výhody pevného metrického závitu s jednoduchostí montáže do měkkých materiálů. Trapezové závity jsou ideální pro aplikace vyžadující přesné lineární pohyby a vysokou odolnost vůči opotřebení. Závitové tyče jsou vhodné pro dlouhé spoje a konstrukce, kde je potřeba rozložit síly na větší délku.
Tip: Samorezné šrouby mají závit, který umožňuje vytvořit vlastní závit v materiálu bez potřeby matice, což výrazně zrychluje montáž a snižuje náklady na spojení.
Na co si dát pozor: nesprávný výběr typu závitu může vést k poškození materiálu či nedostatečné pevnosti spoje. Například použití metrického šroubu v dřevotřískové desce bez předvrtání často končí rozštípnutím materiálu nebo poškozením závitu.
Rozdíly mezi různými druhy závitů ovlivňují také volbu hlavy šroubu, drážky, materiálu a povrchové úpravy, které společně zajišťují správné utahování a dlouhodobou spolehlivost spoje.
Typy hlav šroubů a jejich charakteristiky
Jak rozpoznat typy šroubů podle hlavy? Základní druhy hlav šroubů se liší tvarem, určením a způsobem utahování. Šestihranná hlava patří mezi nejčastější typy, utahuje se klíčem nebo ráčnou a využívá se pro pevné a robustní spoje. Válcová hlava je charakteristická pro šrouby s imbusovým klíčem, který umožňuje zapuštěné a nenápadné spojení. Zápustná hlava zajistí hladký povrch, protože se zašroubuje do materiálu tak, aby nepřečnívala.
Další typy hlav zahrnují:
- Plochá hlava – vhodná pro spoje vyžadující nízký profil, často se používá v nábytku
- Kulová hlava – nabízí estetický vzhled a snadné utahování, často u venkovních konstrukcí
- Truss hlava – širší a nízká hlava pro větší stabilitu na tenkých materiálech
| Typ hlavy | Charakteristika | Použití |
|---|---|---|
| Šestihranná hlava | Utahuje se klíčem nebo ráčnou | Pevné a těsné spoje |
| Válcová hlava | Imbusový klíč, zapuštěný spoj | Strojírenství, technické spoje |
| Zápustná hlava | Hladký povrch, zapuštěná do materiálu | Nábytek, designové prvky |
Pro podrobnosti doporučuji odkaz na wikipedia.cz, kde jsou popsány i další typy závitů, drážek a povrchových úprav šroubů. Pozor na častou chybu – nesprávný výběr hlavy může vést k poškození materiálu nebo nedostatečné pevnosti spoje. Výběr hlav šroubů závisí na typu materiálu, povrchové úpravě a zamýšleném způsobu utahování.

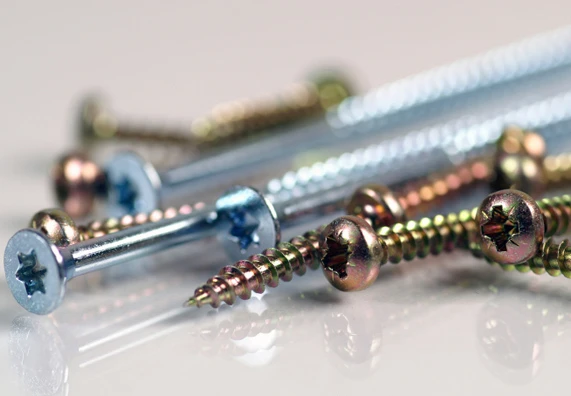

Typy drážek hlav šroubů a vhodné nářadí
Drážky hlav šroubů se liší tvarem a funkcí, což přímo ovlivňuje výběr správného nářadí a kvalitu spoje. Plochá drážka je nejjednodušší a nejstarší typ, vyžaduje plochý šroubovák s odpovídající šířkou čepele, aby nedocházelo k vyklouznutí a poškození drážky. Křížové drážky se dělí na Phillips a Pozidriv – Phillips má zkosené ramena, což umožňuje samočinné vyklouznutí při překročení momentu, zatímco Pozidriv má dodatečné zářezy pro lepší záběr a minimalizaci sklouznutí. Torx drážky mají hvězdicový šestiramenný tvar, který umožňuje vyšší přenos točivého momentu a přesné utahování bez poškození hlavy; k jejich ovládání slouží Torx klíče nebo šroubováky. Bezpečnostní Torx obsahuje středový výstupek, který znemožňuje použití běžného nářadí a vyžaduje speciální bezpečnostní Torx klíč, což zabraňuje neoprávněné demontáži.
| Druh drážky | Charakteristika | Vhodné nářadí |
|---|---|---|
| Plochá drážka | Jednoduchá, široce používaná, náchylná k poškození | Plochý šroubovák s odpovídající šířkou čepele |
| Phillips | Křížová s mírným zkosením, samočinné vyklouznutí | Křížový šroubovák Phillips |
| Pozidriv | Křížová s dodatečnými zářezy pro lepší záběr | Křížový šroubovák Pozidriv |
| Torx | Hvězdicový šestiramenný tvar, vysoký přenos momentu | Torx klíč nebo Torx šroubovák |
| Bezpečnostní Torx | S centrálním výstupkem pro zabezpečení | Speciální bezpečnostní Torx klíč |
Tip: Častou chybou je použití nesprávného typu šroubováku, například Phillips místo Pozidriv, což způsobuje rychlé opotřebení drážky a ztrátu pevnosti spoje. Pro pevné a bezpečné utahování vždy volte nářadí přesně odpovídající drážce šroubu. Tento přístup je zásadní zejména u vysokopevnostních šroubů, kde nesprávné utahování může vést k oslabení spoje.
Tento přehled se hodí pro všechny běžné aplikace v domácnosti i průmyslu, avšak pro speciální bezpečnostní nebo vysoce zatížené spoje doporučuji vybírat šrouby s odpovídající povrchovou úpravou a materiálem, které spolu s vhodným nářadím zajistí dlouhodobou spolehlivost. Naopak pro jednoduché montáže do měkkých materiálů postačí základní typy drážek a standardní nářadí.
Materiály šroubů a běžné povrchové úpravy
Šrouby se vyrábějí z různých materiálů, které ovlivňují jejich pevnost, odolnost proti korozi a estetický vzhled. Nejčastěji používanou surovinou je ocel, která nabízí vysokou pevnost a vhodnost pro běžné aplikace. Pro prostředí s vyšší vlhkostí nebo tam, kde je třeba zamezit korozi, se používá nerezová ocel, označovaná jako A2 (odolná proti běžné korozi) a A4 (vhodná i do agresivnějších podmínek). Mosaz je materiál často využívaný pro dekorativní šrouby díky své příjemné zlatavé barvě a odolnosti vůči korozi.
Povrchové úpravy šroubů výrazně zlepšují jejich životnost a funkčnost:
- Zinkování poskytuje základní ochranu proti korozi a používá se pro běžné šrouby v suchých i mírně vlhkých prostředích
- Chromování zvyšuje odolnost proti opotřebení a zároveň zlepšuje estetiku šroubů, často se uplatňuje u viditelných spojů
- Niklování zajišťuje hladký povrch a lepší ochranu proti korozi, vhodné pro šrouby vystavené častému utahování a uvolňování
Tip: Při výběru materiálu a povrchové úpravy šroubů vždy zohledněte prostředí, ve kterém budou použity, abyste předešli předčasnému selhání nebo korozi.
Rozdíly mezi různými druhy šroubů a jejich použití
Volba materiálu i povrchové úpravy úzce souvisí s typem závitu, hlavy i drážky šroubu, což dohromady určuje správné utahování a výslednou pevnost spoje.
Správné utahování šroubů a doporučené postupy
Správné utahování šroubů závisí na třídě pevnosti, materiálu a konkrétním typu šroubu. Nesprávná síla utahování může vést k poškození šroubového spoje nebo šroubu samotnému. Níže najdete přehled doporučených hodnot a rady, jak se vyhnout častým chybám.
Doporučené hodnoty síly utahování
Síla utahování závisí především na třídě pevnosti šroubu a materiálu spoje. Pro šrouby třídy 8.8 se doporučuje síla 25-35 Nm, u třídy 10.9 je to 40-50 Nm a u nejpevnějších 12.9 až 60 Nm. Správné utahování zajistí pevný spoj bez rizika přetahování, které může poškodit závity nebo deformovat hlavu šroubu.
| Třída pevnosti | Doporučená síla utahování (Nm) | Použití |
|---|---|---|
| 8.8 | 25-35 | Standardní konstrukce |
| 10.9 | 40-50 | Vysokopevnostní spoje |
| 12.9 | 50-60 | Extrémní zatížení a průmyslové aplikace |
Nejčastější chyby při utahování
Přetahování šroubů vede k trvalému poškození závitu a oslabení spoje. Naopak nedotažení může způsobit uvolnění spoje a zvýšené riziko vibrací. Častou chybou je také používání nevhodného nářadí, které neumožňuje dostatečnou kontrolu síly utahování.
Údržba a kontrola šroubových spojů
Pravidelná kontrola utahování je zásadní zejména u šroubů vystavených vibracím nebo vlhkému prostředí. Doporučuje se kontrolovat spoje minimálně jednou za 6 měsíců a v případě potřeby dotáhnout na doporučenou sílu. K údržbě patří i kontrola povrchových úprav a stavu závitů, aby nedošlo k předčasnému opotřebení.
- Používejte momentový klíč pro přesné utahování šroubů
- Zvolte správný typ šroubu podle materiálu a typu spoje
- Vyhýbejte se přetahování, které oslabuje pevnost spoje
Tip: Jak poznat kvalitní šroub podle typu a materiálu? Kvalitní šrouby mají jasně označenou třídu pevnosti na hlavě a odpovídající povrchovou úpravu dle zamýšleného použití.
Dlouhodobá odolnost a údržba šroubů v různých prostředích
Vliv prostředí na dlouhodobou odolnost šroubů je zásadní při výběru materiálů a povrchových úprav. Nerezová ocel A4 patří mezi nejodolnější materiály, protože odolává vlhkosti i chemikáliím při teplotách do 120 °C, což ji předurčuje pro použití v náročných podmínkách. Naopak zinkované šrouby poskytují základní ochranu proti korozi, ale nejsou vhodné pro trvalý kontakt s vlhkým prostředím, kde hrozí rychlejší koroze a ztráta pevnosti spoje.
Pravidelná údržba šroubových spojů, zahrnující kontrolu utahování a ošetření proti korozi, může prodloužit životnost spoje přibližně o 30 %. V praxi to znamená pravidelnou kontrolu zejména u šroubů s běžnými drážkami a hlavy šroubů, které jsou náchylnější k opotřebení.
- Nerezová ocel A4 vhodná pro chemicky agresivní a vlhké prostředí
- Zinkované šrouby používáme v suchých nebo méně náročných podmínkách
- Údržba šroubů zahrnuje kontrolu utahování a odstranění koroze
- Povrchové úpravy šroubů ovlivňují jejich odolnost vůči teplotám a vlhkosti
Tip: Pro správné použití různých druhů šroubů vždy volte materiál a povrchovou úpravu přizpůsobenou konkrétním provozním podmínkám, abyste předešli častým chybám jako je poddimenzování odolnosti proti korozi.
Bezpečnostní normy a kompatibilita šroubů s nářadím
Bezpečnostní normy šroubů stanovují přesné technické parametry, které zajišťují správnou funkci a dlouhodobou pevnost spoje. Tyto normy zahrnují specifikace závitů (například metrické podle ČSN ISO 68-1), materiálů (ocel třídy 8.8, 10.9, 12.9 pro vysokopevnostní šrouby) a povrchových úprav (zinkování dle ČSN EN ISO 4042, niklování, chromování), které ovlivňují odolnost proti korozi i mechanické namáhání. Kompatibilita s nářadím, jako jsou imbusové klíče (DIN 912) nebo Torx (ISO 10664), je zásadní pro správné utahování a minimalizaci rizika poškození hlavy či drážky šroubu.
Bezpečnostní drážky, například bezpečnostní Torx nebo jednocestné drážky, jsou navrženy tak, aby zabránily neoprávněné demontáži, což je klíčové u vysokopevnostních šroubů v průmyslových aplikacích podle ČSN EN 14399. Nesprávný výběr nářadí nebo nedodržení norem vede k nedostatečné pevnosti spoje, zvýšenému riziku prasknutí šroubu a selhání konstrukce.
- Dodržujte normy ČSN EN ISO pro typ závitu, materiál a povrchovou úpravu podle konkrétního použití
- Používejte nářadí přesně odpovídající tvaru hlavy šroubu (imbus dle DIN 912, Torx dle ISO 10664, plochý či křížový podle DIN 5264)
- Před utažením kontrolujte stav drážek šroubů, opotřebené nebo poškozené drážky snižují přenos točivého momentu až o 30 %
- Zvažte použití bezpečnostních drážek u šroubů vyžadujících ochranu proti nechtěné demontáži, například v dopravním nebo strojírenském průmyslu
Jaké jsou specifické typy hlavic šroubů a kdy je použít
Výběr hlavice šroubu závisí na požadovaném utahovacím momentu, přístupu k spoji a bezpečnostních požadavcích. Šestihranné hlavy (DIN 933) jsou vhodné pro pevné spoje, kde je potřeba vysoký utahovací moment a použití klíče nebo ráčny. Válcové hlavy s imbusovým vnitřním šestihranem (DIN 912) umožňují zapuštění hlavy do materiálu a jsou ideální tam, kde je omezený prostor. Torxové hlavice (ISO 10664) zvyšují přenos točivého momentu až o 40 % oproti klasickému imbusu a minimalizují vyklouznutí nářadí.
Zápustné hlavy (countersunk) se používají tam, kde je potřeba hladký povrch bez přečnívání, například u nábytkových spojů. Plochá, kulatá, půlkulatá a čočková hlava se volí podle estetických či funkčních požadavků. Speciální hlavice jako bezpečnostní Torx nebo jednocestné hlavy slouží k ochraně proti neoprávněné manipulaci.
Tip: Častou chybou je použití nesprávného nářadí k danému typu hlavy, což vede k poškození drážky a následnému oslabení spoje. Pro průmyslové a bezpečnostní aplikace doporučuji volit vysokopevnostní šrouby s odpovídající bezpečnostní hlavou a kompatibilním nářadím.
Pro koho se to hodí: Vysokopevnostní šrouby s bezpečnostními drážkami jsou vhodné pro průmyslové konstrukce, dopravní prostředky a zařízení s požadavkem na ochranu proti neoprávněné demontáži.
Pro koho se to nehodí: Pro běžné domácí nebo nenáročné montáže jsou tyto speciální bezpečnostní šrouby zbytečně komplikované a dražší, kde postačí standardní metrické šrouby s běžnou hlavou a drážkou.
Časté dotazy o základních typech šroubů
Otázka: Jaké jsou základní typy závitů u šroubů?
Základní typy závitů zahrnují metrický závit (například M6x1x20), unifikovaný palcový závit a kombinovaný závit, který se často používá u specifických aplikací, například u radiátorů. Typ závitu vždy určuje vhodnost šroubu pro daný materiál a použití.
Otázka: Jaké jsou nejčastější typy hlav šroubů?
Nejčastější typy hlav šroubů jsou šestihranná hlava vhodná pro pevné spoje, válcová hlava s imbusovým klíčem pro zapuštěné montáže a zápustná hlava, která umožňuje hladký povrch bez vyčnívajících částí.
Otázka: Jaké druhy drážek mají šrouby?
Šrouby mají ploché drážky, křížové (Phillips, Pozidriv), Torx, čtvercové (Robertson) a bezpečnostní varianty jako bezpečnostní Torx, které zvyšují ochranu proti nežádoucímu odšroubování.
Otázka: Z jakých materiálů se šrouby vyrábějí?
Šrouby se vyrábějí především z oceli, nerezové oceli (označené A2 a A4) a mosazi. Nerezová ocel odolává vlhkosti a chemikáliím do teploty přibližně 120 °C, což je vhodné pro venkovní nebo agresivní prostředí.
Otázka: Co ovlivňuje správnou sílu utahování šroubů?
Správná síla utahování závisí na třídě pevnosti šroubu; například třída 8.8 vyžaduje moment 25-35 Nm, zatímco třída 10.9 potřebuje 40-50 Nm. Dodržení těchto hodnot zabraňuje poškození spoje.
Otázka: Jaké chyby jsou nejčastější při utahování šroubů?
Nejčastější chyby jsou přetahování, které způsobuje poškození závitu nebo deformaci spoje, a nedotažení, které vede k uvolnění spoje a snížení bezpečnosti.
Otázka: Jaká je doporučená údržba šroubových spojů?
Pravidelná kontrola a dotažení šroubů, zejména v náročných provozních podmínkách, může prodloužit životnost spojů až o 30 %. Doporučuje se také kontrola povrchových úprav proti korozi.
Otázka: Jaké bezpečnostní normy platí pro použití šroubů?
Bezpečnostní normy určují správné rozměry, materiály a zatížení šroubů, včetně kompatibility s nářadím a požadavků na povrchové úpravy, aby byl zajištěn bezpečný a trvanlivý spoj.
Otázka: Proč je důležitá kompatibilita šroubů s nářadím?
Kompatibilita s nářadím, například imbusovým klíčem nebo Torx, zajišťuje správné utahování bez poškození hlavy šroubu a prodlužuje životnost spoje.
Otázka: Kde se používají vysokopevnostní šrouby?
Vysokopevnostní šrouby třídy 8.8, 10.9 a 12.9 se využívají v náročných konstrukcích, kde je vyžadována vysoká odolnost proti tahu a střihu, například v mostech nebo strojírenství.
Otázka: Jaké jsou základní typy šroubů podle jejich použití?
Mezi základní typy patří strojní šrouby pro kovové spoje, dřevěné vruty pro práce se dřevem a samořezné šrouby, které se používají pro tenké plechy nebo plast.
Otázka: Jaké jsou hlavní druhy šroubových spojů?
Hlavní druhy šroubových spojů jsou pevné, které zajišťují trvalé spojení, pohyblivé umožňující elastické pohyby, a rozebíratelné, které lze opakovaně montovat a demontovat.
Otázka: Jak rozpoznat typ šroubu podle tvaru jeho hlavy?
Tvar hlavy, například kulatá, válcová, zápustná nebo půlkulatá, souvisí s typem upevnění a estetickým požadavkem. Zápustná hlava se používá tam, kde je třeba hladký povrch.
Otázka: Které šrouby jsou vhodné pro použití v kovových konstrukcích?
Pro kovové konstrukce se nejčastěji používají strojní šrouby s metrickým závitem a pevnostní třídou minimálně 8.8, které zvládají vysoké mechanické zatížení.
Otázka: Jak vybrat správný šroub pro konkrétní materiál?
Správný výběr závisí na materiálu a zatížení; pro dřevo jsou vhodné vruty se speciálním hrubým závitem, zatímco pro kov se volí strojní šrouby s jemným závitem a odpovídající pevností.
Návod na výběr základních typů šroubů
Pro správný výběr šroubu je třeba zvážit typ závitu, hlavu, materiál a požadovanou pevnost. Typy závitů určují kompatibilitu se spojovaným materiálem, zatímco tvar hlavy a drážky ovlivňují použití nářadí a estetiku spoje. Materiály a povrchové úpravy šroubů rozhodují o odolnosti proti korozi a mechanickému opotřebení. Dodržování doporučených sil utahování je klíčové pro bezpečnost a trvanlivost spoje.
