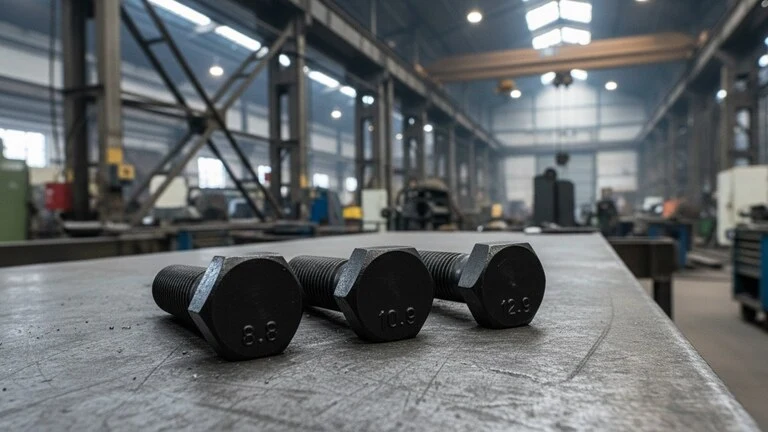

Pevnostní kód na hlavě šroubu udává jeho mechanické vlastnosti a únosnost v tahu, což je klíčové při výběru správného spojovacího prvku. Čísla jako 8.8 nebo 12.9 označují pevnostní třídy šroubů, které určují jejich maximální zatížení a odolnost vůči poškození. Naučte se je správně rozluštit, abyste zajistili bezpečné a spolehlivé spoje.
Klíčové závěry
- Pevnostní kód na hlavě šroubu má formát dvou čísel, například 8.8 nebo 10.9.
- První číslo v kódu znamená minimální pevnost v tahu v MPa násobenou stem (např. 8×100=800 MPa).
- Druhé číslo vyjadřuje poměr meze kluzu k pevnosti v tahu (např. 0,8 znamená 80 %).
- Třída 8.8 je vhodná pro běžné konstrukce, zatímco 12.9 pro speciální aplikace s vysokou pevností.
- Pevnost šroubů klesá při zvýšených teplotách, např. třída 8.8 má při 300 °C pevnost 480 N/mm².
Co znamená pevnostní kód na hlavě šroubu a jak jej číst
Pevnostní kód na hlavě šroubu přímo určuje jeho mechanické vlastnosti, zejména pevnost v tahu a mez kluzu. Tento kód se skládá ze dvou čísel oddělených tečkou, například 8.8 nebo 10.9. První číslo vynásobené stem udává minimální pevnost šroubu v tahu v megapascalech (MPa), tedy u kódu 8.8 je to 800 MPa. Druhé číslo představuje poměr meze kluzu k pevnosti v tahu, například 0,8 u třídy 8.8 znamená, že mez kluzu je 640 MPa.
Pevnostní třída šroubu tak umožňuje rychle odhadnout jeho únosnost šroubu v tahu i schopnost odolávat deformacím. Tento způsob značení pevnostních šroubů je standardní u běžných rozměrů, například pevnostní šrouby M8 nebo M10. Naučit se číst pevnostní kód na hlavě šroubu je klíčové pro správný výběr spojovacího materiálu podle potřeby pevnosti a bezpečnosti spoje.
Jak správně číst pevnostní kód na hlavě šroubu
Pevnostní kód na hlavě šroubu zjistíte podle vyražených čísel, která vždy obsahují dvě hodnoty oddělené tečkou. První číslo vyjadřuje pevnost v tahu v MPa po vynásobení stem, druhé číslo ukazuje poměr meze kluzu k pevnosti v tahu. Tento systém značení pevnostních šroubů na hlavě umožňuje rychlou identifikaci jejich mechanických vlastností bez nutnosti dalších testů.
Hlavní pevnostní třídy šroubů a jejich charakteristiky
Pevnostní třídy šroubů označují jejich mechanické vlastnosti, zejména pevnost v tahu a mez kluzu. Značení pevnosti šroubů vysvětlení začíná právě u těchto údajů, které jsou vyraženy na hlavě šroubu. Například pevnostní třída 8.8 znamená, že šroub dosahuje pevnosti v tahu 800 MPa a meze kluzu 640 MPa, což jej činí vhodným pro běžné konstrukční aplikace. Šrouby této třídy mají střední tvrdost a používají se například ve stavebnictví či lehké strojírenství.
Vyšší pevnostní třída 10.9 nabízí pevnost v tahu 1000 MPa a mez kluzu 900 MPa. Tyto šrouby jsou častou volbou pro automotive průmysl, kde je nutná vyšší únosnost šroubů v tahu a lepší odolnost proti mechanickému namáhání. Třída 12.9 představuje špičku v pevnostních šroubech, s pevností v tahu až 1220 MPa a výrazně vyšší tvrdostí, která zajišťuje dlouhou životnost i při extrémním zatížení. Používá se ve speciálních aplikacích, například v leteckém průmyslu nebo těžké technice.
Jak pochopit značení pevnostních šroubů na hlavě
Pro správné čtení pevnostního kódu na šroubu je důležité znát základní rozdělení tříd a jejich vlastnosti. Značka „8.8“ znamená dvě číslice oddělené tečkou, kde první číslo udává 1/100 pevnosti v tahu v MPa a druhé představuje poměr meze kluzu k pevnosti v tahu.
| Pevnostní třída | Pevnost v tahu (MPa) | Mez kluzu (MPa) | Tvrdost | Typické použití |
|---|---|---|---|---|
| 8.8 | 800 | 640 | Střední | Běžné konstrukce |
| 10.9 | 1000 | 900 | Vyšší | Automotive, strojírenství |
| 12.9 | 1220 | >1000 | Vysoká | Speciální aplikace |
Jak interpretovat první a druhé číslo v pevnostním kódu
První číslo pevnostního kódu na hlavě šroubu udává minimální pevnost v tahu v megapascalech (MPa), kterou je třeba vynásobit stem. Například u kódu 8.8 znamená první číslo 8 minimální pevnost v tahu 8 × 100 = 800 MPa. Toto číslo je zásadní pro určení únosnosti šroubu v tahu a pomáhá zvolit správný šroub pro danou aplikaci.
Druhé číslo pevnostního kódu představuje poměr meze kluzu k pevnosti v tahu, vyjádřený desetinným číslem. V příkladu 8.8 je druhé číslo 0,8, což znamená, že mez kluzu je 80 % z pevnosti v tahu, tedy 640 MPa (0,8 × 800 MPa). Mez kluzu určuje, kdy materiál začne trvale deformovat.
Pro správné rozluštění pevnostní třídy na hlavě šroubu je proto nutné umět číst obě čísla: první stanovuje pevnost šroubů v tahu, druhé informuje o jejich chování při zatížení. Tento způsob značení je standardem u pevnostních šroubů M8 i dalších rozměrů.
Jak rozluštit a interpretovat pevnostní značení na šroubu
Znalost, jak rozpoznat a přečíst kód pevnosti na šroubu, umožňuje přesně určit únosnost šroubů v tahu a správně je použít v konstrukcích podle požadavků normy.
Vliv teploty na pevnost šroubů a jejich použití
Teplota výrazně ovlivňuje pevnost šroubů v tahu, což je zásadní při výběru vhodné pevnostní třídy pro spoje v náročných provozních podmínkách. Normy ISO 898-1 detailně popisují pokles pevnostních hodnot u šroubů s pevnostní třídou 8.8 a 10.9 při vystavení zvýšeným teplotám. Tento pokles je nutné zohlednit při výpočtu únosnosti šroubů a jejich bezpečném použití.
Jak teplota ovlivňuje pevnost šroubů třídy 8.8 a 10.9
Pevnostní třída 8.8, s minimální pevností v tahu 800 MPa, klesá při teplotě 300 °C na přibližně 480 N/mm². U pevnostní třídy 10.9, která má standardní pevnost v tahu 1000 MPa, se pevnost sníží na 705 N/mm² při stejné teplotě. Druhé číslo pevnostního kódu (například 0,8 u třídy 8.8 a 0,9 u třídy 10.9) udává poměr meze kluzu k pevnosti v tahu, což znamená, že mez kluzu také klesá s rostoucí teplotou a ovlivňuje únosnost spoje. Tento pokles pevnosti může vést k selhání spoje, pokud není při návrhu zohledněn.
| Teplota (°C) | Pevnost třídy 8.8 (N/mm²) | Pevnost třídy 10.9 (N/mm²) |
|---|---|---|
| 20 | 800 | 1000 |
| 100 | 590 | 875 |
| 200 | 540 | 800 |
| 250 | 510 | – |
| 300 | 480 | 705 |
Doporučení pro použití šroubů při zvýšených teplotách
Při provozu nad 200 °C dochází k výraznému snížení pevnosti šroubů, proto se doporučuje volit pevnostní třídy s vyšší tepelnou odolností nebo speciální materiály určené pro vysoké teploty. Pro dlouhodobé vystavení teplotám nad 250 °C je vhodné použít šrouby mimo standardní třídy 8.8 a 10.9, například z žáruvzdorných ocelí, aby byla zachována bezpečnost spoje. Nesprávné čtení pevnostního kódu na hlavě šroubu a přehlížení vlivu teploty patří mezi časté chyby při návrhu spoje, které mohou vést k předčasnému poškození nebo selhání.
Tip: Pro správné určení pevnostní třídy a její vhodnost při zvýšené teplotě vždy konzultujte normu ISO 898-1, která poskytuje přesné hodnoty poklesu pevnosti a další mechanické parametry.
Jak rozpoznat pevnostní kód na různých typech šroubů a povrchových úpravách
Pevnostní kód šroubu najdete obvykle vyražený nebo vtlačený přímo na hlavě šroubu, přičemž způsob značení závisí na typu hlavy šroubu. U šestihranných hlav se kód často skládá z čísel a písmen uspořádaných v kruhu nebo řadě, zatímco u kulatých hlav může být značení méně výrazné a někdy kombinuje symboly s čísly. Povrchové úpravy, jako jsou galvanické vrstvy nebo černění, ovlivňují čitelnost kódu – silnější vrstvy nebo koroze mohou znaky znečitelnit.
Pro vizuální identifikaci pevnostního kódu doporučuji použít následující postupy:
- Čištění šroubu – mechanicky nebo jemným odmaštěním odstraníte nečistoty a rez, které zakrývají kód
- Použití lupy – zvětšení detailů usnadní čtení i drobných značek na hlavě
- Dostatečné osvětlení – silné a přímé světlo odhalí reliéf kódu i na tmavých površích
- Porovnání s tabulkami značení – pevnostní třídy šroubů mají standardizované kódy, které pomohou správně rozluštit údaje
Jak správně číst pevnostní kód na hlavě šroubu
Při čtení pevnostního kódu se zaměřte na první číslici a písmeno, které obecně určuje pevnost šroubů v tahu a únosnost. Znalost značení pevnostních šroubů M8 nebo M10 vám umožní přesně určit technické parametry, což je klíčové pro bezpečné použití ve stavebnictví nebo strojírenství.
Doporučené nástroje pro ověření pevnostní třídy šroubů
Pro přesné měření pevnosti šroubů a ověření jejich pevnostní třídy se v praxi používají různé nástroje. Momentový klíč slouží k správnému dotažení šroubu podle doporučeného utahovacího momentu, což je zásadní pro bezpečnost a funkčnost spoje. Tester tvrdosti umožňuje ověřit pevnost šroubu přímo v terénu a pomáhá tak potvrdit, zda odpovídá požadované pevnostní třídě. Magnetický test zase poskytuje rychlou orientační kontrolu pevnosti materiálu, protože různé pevnostní třídy reagují odlišně na magnetické pole.
Nástroje pro měření pevnosti a rozluštění pevnostního kódu na šroubu
- Momentový klíč – zajišťuje správné dotažení podle pevnostní třídy a únosnosti šroubů v tahu
- Tester tvrdosti – měří tvrdost materiálu a pomáhá určit pevnostní třídu šroubu, včetně šroubů M8 a M10
- Magnetický test – rychlý způsob kontroly, zda šroub splňuje základní kritéria pevnosti
Tipy na rozluštění pevnostního kódu na hlavě šroubu zahrnují kontrolu značení pevnostních šroubů, kde je často uvedena klasifikace podle normy, a následné ověření pomocí výše uvedených nástrojů. Tento postup pomůže správně interpretovat značení pevnosti šroubů a zajistit spolehlivost spoje.
Historické a mezinárodní rozdíly v označování pevnostních tříd šroubů
Rozluštění pevnostního kódu na hlavě šroubu vyžaduje znalost historického vývoje a rozdílů v normách používaných ve světě. Značení pevnosti šroubů se vyvíjelo s technologickým pokrokem a liší se zejména mezi evropskými a kanadskými normami.
Vývoj pevnostního značení v Evropě
Evropské normy definují pevnostní třídy šroubů formátem jako 8.8, kde první číslo označuje pevnost v tahu v stovkách megapaskalů a druhé poměr mezi mezí pevnosti a mezí kluzu. Historie značení sahá do 20. století, kdy se standardizace pevnostních tříd stala nezbytnou kvůli rostoucím nárokům na mechanické vlastnosti spojovacích prvků.
Rozdíly v kanadských normách
Kanadské normy používají odlišný systém klasifikace pevnostních šroubů, který nezakládá pevnostní třídy na stejném principu jako evropské standardy. Tento systém se více zaměřuje na konkrétní materiálové vlastnosti a bezpečnostní faktory, což komplikuje přímé rozluštění pevnostního kódu šroubu podle evropských vzorů.
| Norma | Označení pevnostní třídy | Popis |
|---|---|---|
| Evropské normy | 8.8 | Pevnost v tahu 800 MPa, kluz 640 MPa |
| Kanadské normy | Grade 5 | Materiálová specifikace, bezpečnostní faktor |
| Historické značení | Různé formáty | Vývoj od jednoduchých značek k přesným kódům |
Tip: Jak číst pevnostní třídu u šroubů M8? U tohoto průměru se běžně používá pevnostní třída 8.8, která zaručuje únosnost šroubů v tahu dostatečnou pro většinu běžných aplikací.
Bezpečnostní rizika nesprávného rozluštění pevnostního kódu
Nesprávné rozluštění pevnostního kódu na hlavě šroubu představuje významné bezpečnostní riziko pro konstrukci i uživatele. Šrouby pevnostní třídy 12.9, které mají minimální pevnost v tahu 1200 MPa a mez kluzu přibližně 1080 MPa, jsou extrémně tvrdé a náchylné ke křehkému lomu. Pokud není pevnostní třída správně identifikována, může dojít k použití nevhodného šroubu v kritickém spoji, což často vede k prasknutí bez předchozí deformace. Navíc šrouby začínají vykazovat plastickou deformaci již při dosažení 80 % jejich maximální pevnosti, což znamená snížení únosnosti spoje v tahu a zvýšení rizika selhání.
Jaké jsou rizika nesprávného rozluštění pevnostního kódu?
Přesné určení pevnostní třídy je nezbytné, protože například u třídy 12.9 může nesprávné použití způsobit náhlé prasknutí šroubu při běžném provozním zatížení. Šrouby s nižší pevnostní třídou, jako 8.8 nebo 10.9, mají vyšší tažnost (12 % respektive 9 %), což znamená větší schopnost deformace před porušením, zatímco 12.9 má tažnost pouze 8 %. Nesprávné rozluštění pevnostního kódu tedy může vést k použití šroubu, který nemá potřebnou kombinaci pevnosti a plasticity, což ohrožuje stabilitu spoje. Takové chyby vedou k poškození strojů, zvýšeným nákladům na opravy a představují bezpečnostní riziko pro obsluhu.
Jak poznat pevnostní šroub a správně interpretovat jeho kód?
Pevnostní kód na hlavě šroubu, například 8.8, 10.9 nebo 12.9, označuje minimální pevnost v tahu v MPa a poměr meze kluzu k pevnosti v tahu. První číslo vynásobené stem udává pevnost v tahu (např. 8.8 znamená 800 MPa), druhé číslo vyjadřuje poměr meze kluzu k pevnosti (např. 0,8 u třídy 8.8). Správné čtení těchto údajů umožňuje vybrat šroub s odpovídající pevnostní třídou a tím zajistit požadovanou únosnost spoje. Značení pevnostních šroubů, včetně běžných rozměrů jako M8 a M10, je standardizované podle ISO 898-1, což usnadňuje rychlou identifikaci bez nutnosti dalších testů.
Praktické rady při práci s pevnostními šrouby
Používejte momentový klíč k utažení šroubů přesně podle doporučených hodnot, aby nedošlo k přetažení, které u šroubů třídy 10.9 a 12.9 může způsobit mikrotrhliny a následné selhání spoje. K ověření pevnostní třídy lze využít tester tvrdosti, který měří například tvrdost Vickers (HV), kde třída 8.8 dosahuje 250-320 HV a třída 12.9 až 380 HV. Tento přístup minimalizuje riziko použití nesprávných šroubů, které by mohly ohrozit bezpečnost konstrukce.
Tip: Vždy porovnejte pevnostní kód na hlavě šroubu s technickými listy výrobce a vyhněte se použití neoriginálních nebo nekvalitních dílů. Častou chybou je špatné čtení značení nebo záměna šroubů s podobným vzhledem, což výrazně snižuje pevnost spoje a zvyšuje riziko havárie.
Časté dotazy k pevnostnímu kódu na hlavě šroubu
Otázka: Jak číst pevnostní kód na hlavě šroubu?
Pevnostní kód má formát dvou čísel, například 8.8, kde první číslo vynásobené stem udává minimální pevnost v tahu v MPa (800 MPa) a druhé číslo představuje poměr meze kluzu k pevnosti (0,8 znamená 80 %).
Otázka: Co znamená pevnostní třída 10.9?
Třída 10.9 označuje minimální pevnost v tahu 1000 MPa a mez kluzu 900 MPa, což je vhodné pro vysoce namáhané spoje například v automobilovém průmyslu.
Otázka: Jaký je rozdíl mezi pevnostními třídami 8.8 a 12.9?
Třída 8.8 má pevnost v tahu 800 MPa a je určena pro běžné konstrukce, zatímco třída 12.9 dosahuje pevnosti až 1220 MPa pro speciální aplikace s vysokou únosností.
Otázka: Jak pevnost šroubů ovlivňuje teplota?
Při teplotě 300 °C klesá pevnost šroubů třídy 8.8 na přibližně 480 N/mm², což je důležité při volbě šroubů do vysokoteplotních prostředí.
Otázka: Jak poznat pevnostní kód na šroubu s povrchovou úpravou?
Povrchová úprava může zhoršit čitelnost kódu, proto se doporučuje očistit šroub jemným kartáčem a použít lupu pro přesné rozpoznání značení.
Otázka: Jaké nástroje pomáhají ověřit pevnostní třídu šroubu?
Používají se momentové klíče pro správné utažení, testery tvrdosti (například Vickers nebo Brinell) a magnetické testy jako rychlá kontrola.
Otázka: Co znamená, že se šroub deformuje při 80 % maximální pevnosti?
Při dosažení 80 % pevnosti v tahu může šroub začít trvale plasticky deformovat, což indikuje nutnost správného výběru a utažení podle třídy.
Otázka: Jak odvrtat pevnostní šroub?
Použijte vrták odpovídajícího průměru, například 12 mm pro běžné ocelové šrouby, a vrtání provádějte pomalu, aby nedošlo k poškození okolních materiálů.
Otázka: Jak povolit šroub, který nejde povolit?
Použijte odmašťovací prostředek, správný momentový klíč a případně tepelný rozklad. Při stržené hlavě se osvědčují speciální vyhrnovací nástroje.
Otázka: Jak rozluštit pevnostní kód na šroubu s nečitelným značením?
Vizuálně identifikujte podle typu hlavy a povrchové úpravy, případně ověřte tvrdost jednoduchými testy nebo magnetickým testem.
Otázka: Jak správně číst pevnostní třídu u šroubů M8?
Pevnostní kód u šroubů M8 se čte stejně, první číslo × 100 značí pevnost v tahu v MPa, druhé číslo udává poměr meze kluzu.
Otázka: Jak ovlivňuje nesprávné rozluštění pevnostního kódu bezpečnost spoje?
Chybné určení pevnostní třídy může vést k prasknutí nebo deformaci šroubu, což ohrožuje stabilitu a bezpečnost celé konstrukce.
Otázka: Jak identifikovat pevnostní šroub bez laboratorních testů?
Použijte vizuální kontrolu značení, test tvrdosti a magnetický test, které jsou jednoduché a efektivní metody ověření pevnostní třídy.
Otázka: Jaký je význam druhého čísla v pevnostním kódu?
Druhé číslo indikuje poměr meze kluzu k pevnosti v tahu, například hodnota 0,9 znamená, že mez kluzu je 90 % pevnosti v tahu.

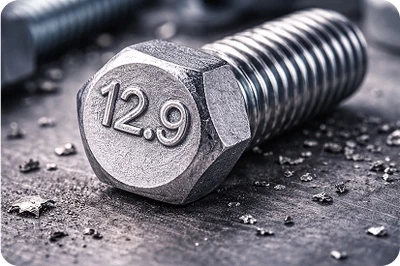

Otázka: Jak interpretovat pevnostní kód 12.9 na hlavě šroubu?
Kód 12.9 znamená pevnost v tahu 1220 MPa a vysokou tvrdost, používanou pro náročné aplikace jako lisy a speciální nástroje.
Otázka: Jaké jsou typické aplikace pro šrouby třídy 8.8?
Šrouby třídy 8.8 se využívají pro běžné konstrukce, stroje a haly, kde je vyžadován dobrý poměr pevnosti a ceny.
Otázka: Jak správně utahovat šrouby podle pevnostní třídy?
Používejte momentový klíč a dodržujte doporučené hodnoty utahovacího momentu specifikované pro danou pevnostní třídu.
Otázka: Jak ovlivňuje tvrdost šroubů jejich pevnost?
Vyšší tvrdost, například 320-380 HV u třídy 12.9, znamená vyšší pevnost, ale zároveň nižší plasticitu a větší křehkost.
Otázka: Jaké jsou rozdíly v značení pevnostních šroubů mezi Evropou a Kanadou?
Evropské normy používají označení jako 8.8, zatímco kanadské mají jiné klasifikace s odlišným formátem a hodnotami pevnosti.
Otázka: Jak číst pevnostní kód na šroubu s poškozenou hlavou?
Pokud je značení nečitelné, je vhodné použít metody jako test tvrdosti nebo magnetický test k určení pevnostní třídy bez vizuálního značení.
