Svařování pozinkované oceli je možné, avšak vyžaduje speciální postupy kvůli vrstvě zinku, která při zahřátí uvolňuje toxické výpary. Správná příprava povrchu a ochranná opatření jsou klíčové pro bezpečnost a kvalitu spoje. Zinková horečka představuje jedno z hlavních rizik, které je nutné minimalizovat.
💡 Klíčové informace
- Pozinkovanou ocel je možné svařovat, ale vyžaduje odstranění zinkové vrstvy v šířce 10-30 mm.
- Zinek se taví při 419,5 °C a začíná odpařovat již kolem 900 °C, což při svařování vytváří toxické výpary.
- Bezpečné svařování vyžaduje dobrou ventilaci a ochranné pomůcky, aby se zabránilo zinkové horečce.
- Používají se metody MIG/MAG, TIG a MMA; vhodné je také použití pulzního režimu pro lepší kontrolu tepla.
- Po svařování je nutné obnovit zinkovou ochranu svarového spoje, například zinkovým sprejem.
Je možné svařovat pozinkovanou ocel?
Je možné svařovat pozinkovanou ocel a jak na to správně? Ano, svařování pozinkované oceli možné je, avšak vyžaduje specifický přístup kvůli vlastnostem zinku. Zinek má teplotu tání 419,5 °C, ale při svařování začne odpařovat už kolem 900 °C, což je teplota běžná při svařování. Tento proces vytváří toxické výpary oxidu zinečnatého, které představují zdravotní riziko, známé jako zinková horečka.
Rozdíl při svařování pozinkované oceli a běžné oceli spočívá primárně v nutnosti kontrolovat expozici výparům a přizpůsobit techniku svařování. Bezpečnost svařování pozinku vyžaduje použití kvalitního odsávání a ochranných pomůcek. Při svařování pozinkované oceli elektrodou je třeba počítat s vyšší pravděpodobností poruch svaru a nutností předúpravy materiálu, například odstranění zinkového povlaku v místě svaru. Svařování pozinku proto není zakázané, ale bez správných opatření může vést k rizikům pro zdraví i kvalitu spoje.
Jak bezpečně svařovat pozinkovanou ocel – ochrana a bezpečnostní opatření
Bezpečnost při svařování pozinkované oceli je zásadní, protože oxid zinečnatý, který vzniká při svařování, může způsobit vážné zdravotní potíže. Proto je třeba přesně dodržovat bezpečnostní opatření a používat vhodné ochranné pomůcky, aby se minimalizovalo riziko zinkové horečky a dalších komplikací.
Jak zajistit bezpečné větrání při svařování pozinkované oceli
Při svařování pozinkované oceli se uvolňují toxické výpary oxidu zinečnatého, které je nutné odvádět pomocí dostatečného větrání. Doporučuje se pracovat v otevřených prostorách nebo zajistit mechanické odsávání s minimálním průtokem vzduchu 500 m³/h. Odsávací zařízení výrazně snižuje koncentraci škodlivých plynů v okolí a tím snižuje riziko zdravotních problémů spojených se svařováním pozinku. Bez správného větrání může dojít k akutnímu ohrožení zdraví.
Ochranné pomůcky při svařování pozinkované oceli
Pro bezpečnost svařování pozinkované oceli je nezbytné používat respirátor s filtrem P3, který chrání dýchací cesty před toxickými výpary. Svářecí kukla by měla mít automatický filtr v rozmezí stupně 9 až 13, aby chránila oči před jiskrami a UV zářením. Dále je nutné nosit nehořlavé rukavice a oděv odolný proti jiskrám, které zabraňují popáleninám. Tyto ochranné pomůcky výrazně snižují rizika spojená se svařováním a zajišťují bezpečnost práce.
Jak zabránit zinkové horečce během svařování
Zinková horečka vzniká vdechováním výparů oxidu zinečnatého během svařování pozinkované oceli. Projevuje se horečkou, bolestmi hlavy a nevolností. Abyste předešli tomuto zdravotnímu riziku, svařujte výhradně v dobře větraném prostředí a používejte respirátor. Doba expozice by neměla přesáhnout dvě hodiny bez přestávek, aby se tělo mohlo zotavit a minimalizovalo riziko intoxikace.
Tip: Při svařování pozinkované oceli nikdy nevynechávejte větrání ani respirátor. Častá chyba začátečníků je spoléhání na běžné masky bez filtru, což výrazně zvyšuje riziko zinkové horečky. Bezpečnost svařování pozinku je zásadní nejen pro zdraví, ale i pro kvalitu výsledného svaru.
Příprava pozinkované oceli před svařováním – odstranění zinku a čištění
Příprava pozinkované oceli před svařováním zahrnuje klíčové kroky mechanického odstranění zinkové vrstvy a důkladného čištění povrchu. Správná příprava materiálu minimalizuje rizika vzniku vad svaru a toxických výparů, které jsou běžné při svařování pozinku.
Jak mechanicky odstranit zinkovou vrstvu před svařováním
Zinková vrstva se odstraní úhlovou bruskou vybavenou kotoučem na kov. Doporučuje se očištění v šířce 10-30 mm kolem místa svařování, protože zinek při svařování může způsobit vznik pórů a toxických výparů, známých jako zinková horečka. Mechanické odstranění zinku v této šířce umožňuje dosáhnout kvalitního svaru a snížit rizika spojená se svařováním pozinkované oceli elektrodou nebo jinými metodami. Při práci s úhlovou bruskou je nutné dbát na bezpečnostní opatření, včetně ochrany očí a dýchacích cest.
Jak očistit povrch pozinkované oceli před svařováním
Po odstranění zinku musí být povrch zbaven mastnoty a jiných nečistot. K čištění povrchu se používají odmašťovací prostředky nebo alkohol, které zajistí, že svařovaná plocha bude čistá a bez kontaminantů. Mastnota na povrchu vede ke vzniku vad svaru a zvyšuje nebezpečí uvolňování toxických výparů během svařování. Čistý povrch rovněž pomáhá zajistit správnou přilnavost svarového kovu a tím i pevnost spoje.
PAA: Jak svařovat pozink?
Svařování pozinkované oceli vyžaduje odstranění zinkové vrstvy v šířce 10-30 mm a použití vhodné metody, například MIG/MAG s pulzním režimem, který umožňuje lepší kontrolu tepla a minimalizuje poškození okolní zinkové vrstvy. Bezpečnost svařování pozinku zahrnuje použití respirátoru a dostatečné větrání pracoviště kvůli toxickým výparům zinku. Rychlost svařování a správná kontrola proudu a napětí jsou klíčové pro prevenci vzniku pórů a dalších defektů svaru. Tento návod na svařování pozinkované oceli pro začátečníky zdůrazňuje, že svařování bez odstranění zinku zvyšuje riziko zdravotních problémů i vad svaru.
Metody svařování pozinkované oceli – MIG/MAG, TIG, MMA a jejich parametry
Pro svařování pozinkované oceli se nejčastěji používají metody MIG/MAG, TIG a MMA. Každá z nich vyžaduje specifické nastavení svařovacích parametrů, přičemž pulzní režim umožňuje lepší kontrolu tepla a omezuje poškození zinkového povlaku. Správné nastavení proudu, napětí a rychlosti svařování pomáhá minimalizovat rizika, jako je zinková horečka nebo degradace ochranné vrstvy.
MIG/MAG svařování
MIG/MAG svařování je vhodné zejména pro konstrukční oceli a středně silné plechy. Pro pozinkovanou ocel doporučuje nastavit proud v rozmezí 80-150 A a napětí mezi 18-25 V. Výhodou této metody je vysoká produktivita a dobrá kvalita svaru, nevýhodou však může být vznik rozstřiku a nutnost použití ochranné atmosféry. Kontrola tepla pomocí pulzního režimu snižuje riziko poškození zinku.
TIG svařování
TIG svařování se hodí především pro tenké materiály a přesné spoje. Nastavení proudu by mělo být mezi 40-100 A a napětí v rozmezí 10-15 V. Tato metoda produkuje nízký rozstřik a čistý svar, což je výhodné pro zachování povrchové vrstvy pozinku. Pulzní režim zlepšuje kontrolu tepla a pomáhá předcházet přepálení materiálu.

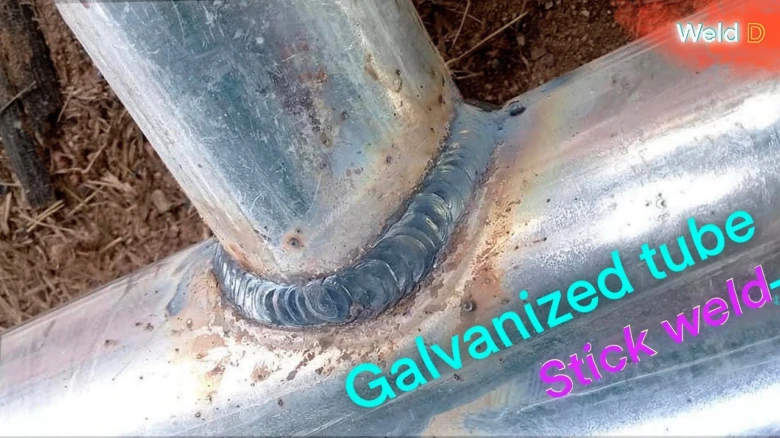

MMA svařování
MMA svařování je vhodné pro venkovní podmínky a opravy, kde není možné zajistit ochrannou atmosféru. Doporučený proud je 70-140 A, napětí se pohybuje mezi 20-30 V. Tato metoda má vyšší rozstřik a větší tepelný příkon, což zvyšuje riziko poškození zinku a vznik zinkové horečky. Proto je nezbytné dodržovat bezpečnost svařování pozinku a pracovat v dobře větraném prostoru.
| Metoda | Proud (A) | Napětí (V) | Výhody | Nevýhody |
|---|---|---|---|---|
| MIG/MAG | 80-150 | 18-25 | Vysoká produktivita, kvalitní svar | Rozstřik, nutnost ochranné atmosféry |
| TIG | 40-100 | 10-15 | Nízký rozstřik, čistý svar | Nižší produktivita |
| MMA | 70-140 | 20-30 | Vhodné pro venkovní podmínky | Větší rozstřik, vyšší tepelné zatížení |
Tip: Při svařování pozinkované oceli elektrodou (MMA) je nutné dbát na dobré větrání a ochranu dýchacích cest kvůli emisím toxických zinkových par. Pro tenké plechy doporučuji TIG s pulzním režimem, zatímco pro silnější konstrukční díly je vhodnější MIG/MAG.

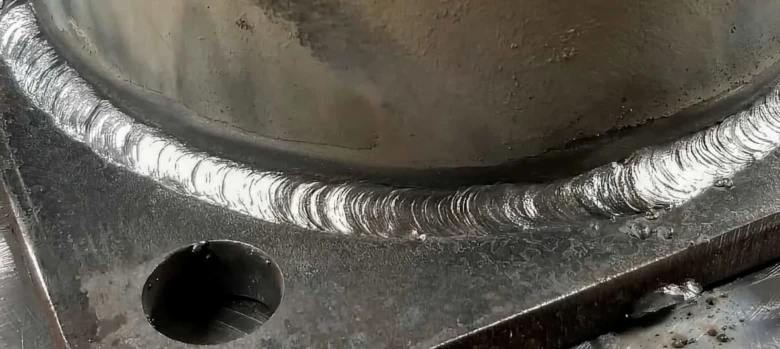

Kvalita svaru a vady při svařování pozinkované oceli
Přítomnost zinkové vrstvy výrazně ovlivňuje kvalitu svaru při svařování pozinkované oceli. Zinek s teplotou tání kolem 420 °C se během svařování rychle odpařuje již od teploty cca 900 °C, což vede k tvorbě plynů a následnému vzniku pórů a dutin ve svarové lázni. Tyto vady výrazně snižují mechanické vlastnosti svaru, zejména pevnost v tahu a houževnatost, a vedou k vadným svarovým spojům s vyšší křehkostí a rizikem praskání.
Nestabilní oblouk je dalším problémem způsobeným odpařováním zinku, které narušuje stabilitu svařovacího procesu a zvyšuje rozstřik kovu. Tento jev je častější u silnějších zinkových vrstev, například u ponorného zinkování s tloušťkou povlaku 10-30 mm, oproti tenčím elektrolyticky nanášeným vrstvám.
Mezi nejčastější chyby patří nedostatečné odstranění zinkové vrstvy v oblasti svaru, což zvyšuje riziko vzniku pórů a defektů. Nevhodný výběr elektrody, například použití standardních elektrod bez speciální úpravy proti přilnavosti k zinku, rovněž zhoršuje kvalitu svaru a může vést k nestabilitě oblouku.
Tip: Pro zajištění mechanických vlastností svaru a minimalizaci vad doporučuji mechanické očištění zinkové vrstvy v šíři minimálně 10-30 mm od linie svaru a použití speciálních elektrod označených J421, J422 nebo J423, které snižují přilnavost k povrchu a umožňují kvalitní svar i přes tenkou zinkovou vrstvu.
Bezpečnost svařování pozinku vyžaduje použití ochranných pomůcek kvůli toxickým výparům oxidu zinečnatého, které vznikají při odpařování zinku a mohou způsobit zinkovou horečku. Vhodné jsou respirátory s filtračními jednotkami, lokální odsávání a ochranný oděv.
Pro koho se svařování pozinkované oceli hodí: pro zkušené svářeče s přístupem k odpovídajícímu vybavení a bezpečnostním opatřením. Pro začátečníky a nevhodné pracovní podmínky svařování pozinku nedoporučuji kvůli riziku vadných svarů a zdravotním rizikům.
Kvalitu svaru je nutné po svařování důkladně kontrolovat, ideálně vizuálně a radiografickou metodou, aby se odhalily póry, dutiny a jiné vady. Po dokončení svaru je rovněž nutné obnovit antikorozní ochranu v oblasti spoje aplikací zinkového spreje nebo žárovým zinkováním, protože odstraněním povlaku došlo ke ztrátě ochranné vrstvy a zvýšené náchylnosti ke korozi.
Obnova ochranné zinkové vrstvy po svařování
Po svařování pozinkované oceli dochází v oblasti svaru k úplnému odstranění zinkové vrstvy, což výrazně zvyšuje riziko koroze vlivem přímého kontaktu oceli s vlhkostí a kyslíkem. Proto je nezbytné obnovit antikorozní ochranu co nejdříve po dokončení svařování, ideálně do 24 hodin. Nejčastěji se používá zinkový sprej s vysokým obsahem čistého zinku (minimálně 90 %), který vytváří galvanickou ochranu a rychle zamezuje korozi. Tento sprej se aplikuje rovnoměrnou vrstvou o tloušťce 50-100 µm a zaschne během 20-30 minut při pokojové teplotě.
Alternativou je žárové zinkování, které poskytuje trvanlivější a mechanicky odolnější ochranu, vhodnou zejména pro větší nebo namáhané díly. Žárové zinkování obnovuje ochrannou vrstvu o tloušťce 50-150 µm, která odolává i agresivnějším povětrnostním podmínkám. Tento proces vyžaduje odborný servis a nelze jej provést přímo na místě svařování.
Pro správnou obnovu ochrany doporučuji postupovat takto:
- Očistit svarový spoj od prachu, mastnoty a zbytků oxidů pomocí mechanického kartáče nebo jemného brusného papíru
- Nanést zinkový sprej rovnoměrně na celý očištěný a suchý povrch v několika tenkých vrstvách
- Nechat každou vrstvu zaschnout podle návodu výrobce, obvykle 20-30 minut při teplotě 20 °C
- U žárového zinkování zajistit odběr a převoz dílu na specializované pracoviště vybavené zinkovací vanou
Tip: Pravidelně kontrolujte stav obnovované zinkové vrstvy, protože i drobná poškození nebo praskliny mohou způsobit rychlé podkorození svaru. Na co si dát pozor: nedostatečné očištění svarové oblasti před aplikací zinkového spreje snižuje jeho přilnavost a účinnost ochrany.
Bezpečnost svařování pozinku zahrnuje i ochranu zdraví před toxickými výpary oxidu zinečnatého, které vznikají při svařování a mohou způsobit zinkovou horečku. Používejte vždy vhodné ochranné pomůcky, jako jsou respirátory s filtrem proti kovovým parám a zajistěte dostatečné větrání nebo lokální odsávání.
FAQ – časté dotazy o svařování pozinkované oceli
Otázka: Je možné svařovat pozinkovanou ocel?
Ano, pozinkovanou ocel lze svařovat, pokud odstraníte zinkovou vrstvu v šířce 10-30 mm kolem spoje a dodržíte bezpečnostní opatření kvůli toxickým výparům zinku.
Otázka: Jaké jsou hlavní rizika při svařování pozinkované oceli?
Hlavní riziko představují výpary oxidu zinečnatého, které mohou vyvolat zinkovou horečku s příznaky jako horečka, bolesti hlavy a kašel.
Otázka: Jak se bezpečně chránit při svařování pozinku?
Používejte respirátor s filtrem proti plynným látkám, svářecí kuklu s kvalitní filtrací, ochranné rukavice a pracujte v dobře větraném nebo odsávaném prostoru.
Otázka: Jaké metody svařování jsou vhodné pro pozinkovanou ocel?
Vhodné jsou MIG/MAG, TIG a MMA s doporučením pulzního režimu pro kontrolu tepla a minimalizaci rozstřiku.
Otázka: Je možné svařovat pozinkovanou ocel bez odstranění zinku?
Speciální elektrody umožňují svařování přes zinkovou vrstvu, ale postup je náročnější a vyžaduje zkušenosti kvůli vyššímu riziku vad svaru.
Otázka: Jaké parametry nastavit při svařování pozinkované oceli?
Pro MIG/MAG doporučuji proud 80-150 A, napětí 18-25 V; pro TIG proud 40-100 A, napětí 10-15 V; pro MMA proud 70-140 A, napětí 20-30 V.
Otázka: Jak odstranit zinkovou vrstvu před svařováním?
Mechanicky pomocí úhlové brusky s brusným kotoučem v šířce 10-30 mm a následným očištěním od mastnoty a nečistot.
Otázka: Jak zabránit vzniku zinkové horečky?
Zajistěte účinnou ventilaci, používejte ochranné pomůcky a omezte dobu expozice výparům, aby se minimalizovalo riziko intoxikace.
Otázka: Jak obnovit ochranu oceli po svařování?
Po svařování aplikujte zinkový sprej nebo proveďte žárové zinkování, aby se zabránilo korozi v oblasti svaru.
Otázka: Jaké jsou nejčastější vady svaru na pozinkované oceli?
Vznik pórů, dutin a snížení pevnosti svaru, hlavně když zinková vrstva není správně odstraněná nebo jsou nesprávné parametry svařování.
Otázka: Jak dlouho trvá zinková horečka po expozici výparům?
Příznaky se objevují 4-10 hodin po expozici a obvykle ustupují během 24-48 hodin bez trvalých následků.
Otázka: Lze svařovat pozinkovanou ocel elektrodou?
Ano, metoda MMA je vhodná pro venkovní podmínky i znečištěné materiály, s proudem 70-140 A a napětím 20-30 V, přičemž je nutná opatrnost kvůli výparům.
