Morseův kužel představuje klíčový prvek v přesném upínání nástrojů ve strojírenství, kde přesné rozměry a kuželovitost zajišťují stabilitu a opakovatelnost. Jeho standardizované rozměry umožňují snadnou montáž a výměnu vrtáků či fréz, což výrazně zefektivňuje výrobní procesy. Porozumění tabulkám rozměrů Morseova kužele pomáhá správně vybrat a používat nástroje podle konkrétních potřeb.
Podstata v kostce
- Morseův kužel má standardizované velikosti od Mk 0 do Mk 6 s průměrem stopky od 6,401 mm do 63,726 mm.
- Kuželovitost Morseova kužele se pohybuje přibližně mezi 1:19,0 a 1:20,0 v závislosti na velikosti.
- Morseův kužel je samosvorný a zajišťuje pevné upnutí nástrojů bez dalších upínacích prvků.
- Používá se především pro upevnění nástrojů ve vřetenech soustruhů, frézek a vrtaček.
- Existují i jiné kuželové systémy jako ISO kužel či Jacobs JT, které slouží pro odlišné aplikace ve strojírenství.
Standardní rozměry Morseova kužele
Standardní rozměry Morseova kužele zahrnují velikosti Mk 0 až Mk 6, přičemž průměr stopky se pohybuje od 6,401 mm u Mk 0 až po 63,726 mm u Mk 6. Kuželovitost Morseova kužele se pohybuje v úzkém rozmezí mezi 1:19,0 a 1:20,0, což zajišťuje přesnou a spolehlivou montáž v obráběcích strojích. Tyto normované rozměry jsou klíčové pro správné uchycení nástrojů a zajištění stability při vysokých otáčkách.
Tabulka standardních rozměrů Morseova kužele
| Velikost | Průměr stopky (d) [mm] | Průměr kužele (D1) [mm] | Délka kužele (L) [mm] | Kuželovitost |
|---|---|---|---|---|
| Mk 0 | 6,401 | 12,07 | 50 | 1:19,0 |
| Mk 1 | 8,636 | 16,78 | 64 | 1:19,0 |
| Mk 2 | 11,119 | 21,74 | 79 | 1:19,0 |
| Mk 3 | 14,288 | 28,41 | 98 | 1:19,5 |
| Mk 4 | 19,050 | 38,10 | 120 | 1:19,5 |
| Mk 5 | 26,670 | 53,98 | 140 | 1:20,0 |
| Mk 6 | 63,726 | 76,20 | 165 | 1:20,0 |
Tabulka rozměrů Morseova kužele shrnuje klíčové parametry, které jsou při montáži a kontrole přesnosti nezbytné. Povrchová úprava kužele a přesný výpočet kuželovitosti zajišťují spolehlivý záběr a minimalizují vůle.
Jaké jsou rozměry morseova kužele ve strojírenství?
Rozměry Morseova kužele ve strojírenství zahrnují hlavně průměr stopky, délku kužele a kuželovitost, které musí odpovídat normám pro správnou funkci. Průměr stopky roste od 6,401 mm u nejmenšího Mk 0 po 63,726 mm u největšího Mk 6, přičemž délka kužele se pohybuje zhruba od 50 do 165 mm. Tyto hodnoty jsou klíčové pro přesné usazení nástroje v držáku a jeho stabilitu při obrábění. Pro montáž Morseova kužele se doporučuje vždy kontrolovat rozměry podle tabulek a dbát na správnou povrchovou úpravu kužele, aby nedocházelo k poškození nebo snížení přesnosti.
Tip: Častá chyba při používání Morseova kužele je nedodržení správných rozměrů stopky, což může vést k špatnému usazení a vibracím při práci. Pro koho se Morseův kužel hodí, jsou především obráběcí stroje s vysokými nároky na přesnost; není vhodný pro aplikace s extrémními rázy nebo příliš malými rozměry nástrojů.
Výpočet a význam kuželovitosti Morseova kužele
Kuželovitost Morseova kužele je klíčovým parametrem, který ovlivňuje správnou montáž kužele ve strojírenských nástrojích. Přesné určení kuželovitosti pomáhá zajistit pevné a bezpečné uchycení, což je zásadní pro kvalitu a bezpečnost obrábění. Níže najdete základní vysvětlení pojmu a konkrétní vzorec pro výpočet kuželovitosti Morseova kužele.
Co je kuželovitost Morseova kužele?
Kuželovitost Morseova kužele představuje poměr změny průměru kužele k jeho délce. Typická kuželovitost se pohybuje mezi hodnotami 1:19,0 až 1:20,0, což znamená, že na každých 19 až 20 mm délky kužele se průměr zvětší o 1 mm. Tento poměr umožňuje vytvořit přesný kónus, který zaručuje pevné, ale zároveň demontovatelné spojení v obráběcích strojích. Díky této kuželovitosti je montáž Morseova kužele spolehlivá a opakovatelná, což podporuje dlouhou životnost nástrojů i strojů.
Jak se počítá kuželovitost Morseova kužele?
Návod na výpočet kuželovitosti Morseova kužele vychází z jednoduchého vzorce kuželovitosti:
- kuželovitost = (průměr na větším konci kužele − průměr na menším konci kužele) / délka kužele
Pro ilustraci výpočtu: pokud má Morseův kužel délku 60 mm, průměr na větším konci je 30 mm a na menším 27 mm, potom
- kuželovitost = (30 mm − 27 mm) / 60 mm = 3 mm / 60 mm = 1 : 20
Tento poměr odpovídá standardní kuželovitosti Morseova kužele. Přesné měření rozměrů a kontrola pomocí Morseův kužel tabulky jsou nezbytné pro správnou montáž a povrchovou úpravu kužele. Při montáži je nutné dbát na čistotu a správné usazení kónusu, aby bylo dosaženo optimálního záběru a zabránilo se poškození kužele nebo stopky.
Montáž a demontáž nástrojů s Morseovým kuželem
Montáž a demontáž nástrojů s Morseovým kuželem vyžaduje přesný postup a dodržení bezpečnostních pravidel. Správná manipulace zabrání poškození kužele, zachová jeho rozměry a povrchovou úpravu a zajistí bezpečný provoz stroje.
Jak správně namontovat nástroje s Morseovým kuželem?
Montáž Morseova kužele začíná důkladným čištěním ploch nástroje i vřetena, aby se odstranily nečistoty a oleje, které by mohly ovlivnit přesnost nasazení. Následně nástroj zasunujte rovnoměrně do vřetena s mírným tlakem, bez použití nadměrné síly. Správné usazení zaručuje pevné spojení díky kuželovitosti Morseova kužele, kterou lze ověřit pomocí tabulky rozměrů a výpočtu kuželovitosti. Po nasazení je vhodné nástroj zajistit pojistným prvkem, pokud je součástí konstrukce. Chyby při montáži, jako je zanedbání čištění nebo použití kladiva, mohou vést k poškození povrchové úpravy kužele a zvýšit riziko nebezpečného provozu.
- Vyčištění – očistěte kuželové plochy nástroje i vřetena
- Kontrola – ověřte rozměry Morseova kužele podle tabulky
- Zasunování – nasazujte nástroj rovnoměrně bez nadměrné síly
- Zajištění – pevně nasaďte a zajistěte nástroj pojistkou
Jak správně demontovat nástroje s Morseovým kuželem?
Demontáž Morseova kužele vyžaduje opatrnost, aby nedošlo k deformaci nebo poškození rozměrů kužele. Nejprve zajistěte stroj proti náhodnému spuštění. Pro uvolnění nástroje použijte speciální nástroje, například klínový výtlačný přípravek nebo jemný poklep kladívkem přes dřevěný doraz. Nikdy nepoužívejte nadměrnou sílu přímo na kužel, protože by to mohlo poškodit povrchovou úpravu a změnit kuželovitost Morseova kužele. Po sejmutí nástroj očistěte a zkontrolujte jeho stav, aby byla zajištěna přesnost a bezpečnost při další montáži.
- Zajištění – vypněte stroj a zajistěte proti spuštění
- Uvolnění – použijte vhodné nástroje pro jemné uvolnění kužele
- Odstranění – nástroj opatrně vyjměte bez nárazů
- Kontrola – očistěte a zkontrolujte povrch a rozměry kužele
Tip: Častou chybou je použití nadměrné síly při montáži nebo demontáži, která vede k deformaci kuželových ploch a následným problémům s přesností. Dodržujte proto doporučené postupy montáže a demontáže, abyste udrželi kužel v optimálním stavu pro bezpečnou práci.
Materiály a povrchové úpravy Morseova kužele
Materiály používané pro Morseův kužel jsou zásadní pro jeho mechanickou odolnost a dlouhou životnost. Standardně se používá kalená nástrojová ocel s tvrdostí v rozmezí 58 až 62 HRC, která zajišťuje vysokou pevnost a odolnost proti opotřebení při opakované montáži a demontáži kužele. Tento materiál zároveň minimalizuje deformace a zachovává přesnost rozměrů Morseova kužele během provozu.
Povrchové úpravy Morseova kužele
- Nitridace povrchu – vytváří tvrdou, odolnou vrstvu s tvrdostí až 1200 HV, která výrazně snižuje abrazivní opotřebení a prodlužuje životnost kužele
- Chromování – nanáší se vrstva o tloušťce 10-20 µm, která zlepšuje odolnost proti korozi a snižuje tření při zasouvání kužele do vřetena
- Fosfátování – chemická úprava povrchu, která zvyšuje přilnavost maziv a poskytuje ochranu proti povrchové korozi, čímž se zlepšuje spolehlivost upnutí
Správná kombinace materiálu a povrchové úpravy přímo ovlivňuje přesnost rozměrů Morseova kužele a jeho kuželovitost, která se pohybuje v rozmezí 1:19,0 až 1:20,0 podle normy. Při montáži a údržbě Morseových kuželů je nezbytné pravidelně kontrolovat rozměry kalibrovanými měřidly, například mikrometry a kuželoměry, aby se předešlo vzniku vůlí nebo deformací, které by mohly způsobit nesprávné upnutí nástrojů a následné chyby ve výrobě.
Tip: Častou chybou ve strojírenské praxi je zanedbání pravidelné kontroly povrchové čistoty a rozměrů Morseova kužele, což vede k rychlejšímu opotřebení a ztrátě samosvornosti spojení. Doporučuji proto provádět kontrolu minimálně po 100 hodinách provozu nebo při každé výměně nástroje.
Použití kalené oceli s vhodnou povrchovou úpravou se hodí zejména pro Morseovy kužely Mk1 až Mk6, které jsou běžné ve středních a menších strojích. Pro velmi přesné a náročné aplikace, kde je třeba vyšší odolnost proti opotřebení, se využívají nitridované kužely. Naopak pro méně zatížené stroje nebo příležitostné použití postačuje chromování nebo fosfátování.
Provozní limity a údržba Morseova kužele
Morseův kužel má maximální otáčky obvykle do 3000 ot./min, přičemž při vyšších rychlostech hrozí snížení přesnosti a riziko poškození spoje. Teplotní limity se pohybují kolem 150 °C, což je důležité zejména při obrábění vyžadujícím vyšší zatížení a tepelné namáhání. Překročení těchto hodnot může vést k deformaci povrchové úpravy kužele a snížení jeho životnosti.
Pravidelná údržba zahrnuje čištění kužele od třísek a mazání styčných ploch, což zlepšuje montáž Morseova kužele a snižuje opotřebení. Kontrola přesnosti kužele pomáhá včas odhalit opotřebení nebo poškození, které ovlivňují kuželovitost Morseova kužele a tím jeho funkci.
- Čistěte povrch Morseova kužele po každém použití
- Mazání styčných ploch provádějte vhodným olejem
- Kontrolujte rozměry Morseova kužele podle tabulek a normových hodnot
- Vyvarujte se použití při překročení maximálních otáček a teplotních limitů
Tip: Při montáži a demontáži kužele dbejte na správný výpočet kuželovitosti a povrchovou úpravu kužele, aby se zabránilo poškození spoje a prodloužila se životnost nástroje.
Kontrola a měření přesnosti Morseova kužele
Kontrola a měření přesnosti Morseova kužele je zásadní pro správnou funkci a bezpečnost upínacích spojů ve strojírenství. Měření zahrnuje přesnou kontrolu průměrů kužele (D1, d, d2) a délky podle normovaných rozměrů Morseova kužele, které jsou stanoveny v tabulkách pro velikosti Mk 0 až Mk 6. Přesnost kuželovitosti se ověřuje výpočtem sklonu kužele, přičemž standardní kuželovitost Morseova kužele se pohybuje mezi 1:19,0 a 1:20,0, například Mk 3 má kuželovitost 1:19,922. Odchylky v kuželovitosti nad ±0,05 mm na délce kužele mohou způsobit problémy při montáži a snížit pevnost spoje.
Pro měření se používají kalibry s kuželovou plochou, mikrometry na vnější i vnitřní průměry a optické měřicí přístroje, které umožňují detekovat i drobné odchylky v rozměrech a povrchové úpravě Morseova kužele. Kontrola povrchu zahrnuje ověření hladkosti a absence rýh či deformací, které by mohly ovlivnit samosvornost spoje a jeho životnost. Typická tolerance průměrů stopky se pohybuje v řádu ±0,01 mm, délky kužele ±0,1 mm.
- Měření vnějšího průměru D1 a vnitřních průměrů D a d5 pomocí mikrometrů s přesností 0,01 mm
- Kontrola délky kužele podle tabulkových hodnot pro daný typ Mk (např. Mk 2 má délku cca 60 mm)
- Výpočet kuželovitosti Morseova kužele podle vzorce sklonu kužele: kuželovitost = (D1 – d) / délka kužele
- Inspekce povrchové úpravy na přítomnost poškození, koroze nebo nerovností
Chyby při měření rozměrů Morseova kužele a jejich řešení
Častou chybou je nesprávné ustavení měřidla kolmo na osu kužele, což vede k zkreslení naměřených hodnot. Dalším problémem je ignorování tolerance rozměrů stanovených normou, což může způsobit nesprávné vyhodnocení kužele jako vadného. Doporučuje se pravidelná kalibrace měřicích přístrojů a používání vhodných měřidel určených přímo pro Morseovy kužele.
Tip: Kontrola přesnosti Morseova kužele se hodí zejména při výrobě a opravách nástrojů Mk 1 až Mk 4, kde je klíčová přesnost spoje. Naopak u větších kuželů Mk 5 a Mk 6, které se používají méně často a mají větší tolerance, může být kontrola méně přísná, ale stále musí odpovídat normám.
Časté dotazy k Morseovu kuželu
Otázka: Co je Morseův kužel a jak se používá ve strojírenství?
Morseův kužel je kuželová upínací součást sloužící k přesnému a pevnému upevnění nástrojů ve vřetenech obráběcích strojů. Používá se zejména u soustruhů, frézek a vrtaček pro zajištění osové přesnosti a přenos krouticího momentu.
Otázka: Jaké jsou přesné rozměry Morseova kužele Mk 3?
Mk 3 má průměr v nejširším místě 22,225 mm, průměr stopky 16,662 mm a kuželovitost přibližně 1:19,92. Tyto rozměry jsou standardizované v normách pro zajištění kompatibility.
Otázka: Jak se počítá kuželovitost Morseova kužele?
Výpočet kuželovitosti probíhá podle vzorce (D1 – D2) / délka kužele, kde D1 a D2 jsou průměry na obou koncích kužele. Typická kuželovitost Morseova kužele je mezi 1:19 a 1:20.
Otázka: Jaké jsou nejčastější chyby při montáži Morseova kužele?
Nečistoty na povrchu kužele, nesprávné zasunutí nebo nedostatečné utažení patří k častým chybám. Tyto problémy mohou vést k poškození kužele nebo k nežádoucím vibracím během provozu.
Otázka: Jaké jsou materiály používané pro výrobu Morseova kužele?
Nejčastěji se používá kalená ocel s povrchovou úpravou broušením a protikorozními povlaky, které prodlužují životnost a zajišťují přesnost rozměrů.
Otázka: Jaké jsou maximální otáčky pro Morseův kužel?
Maximální otáčky se pohybují mezi 2000 a 5000 ot./min, závisí na velikosti kužele a typu stroje. Překročení těchto hodnot může způsobit vibrace nebo poškození upevnění.
Otázka: Jak se správně demontuje nástroj s Morseovým kuželem?

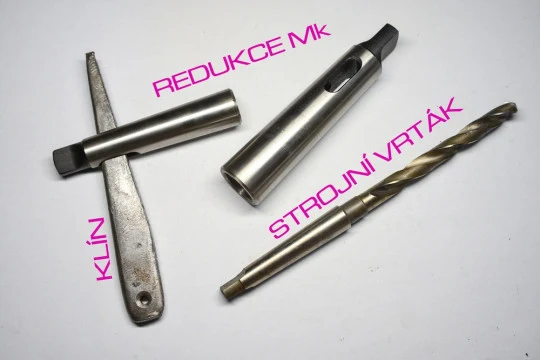

Demontáž vyžaduje použití klínu nebo speciálního nástroje k uvolnění kužele. Násilné vytažení může poškodit kužel nebo strojní součásti.
Otázka: Jaké jsou tolerance rozměrů u Morseova kužele?
Tolerance rozměrů jsou stanoveny normami a pohybují se v řádu několika mikrometrů, což zaručuje přesné osazení a správnou kuželovitost.
Otázka: Co znamená kuželovitost 1:10 u Morseova kužele?
Kuželovitost 1:10 není typická pro Morseův kužel, který má standardně kolem 1:19. Poměr 1:10 odpovídá jiným typům kuželů, ne Morseovým.
Otázka: Jaké jsou alternativy k Morseovu kuželu?

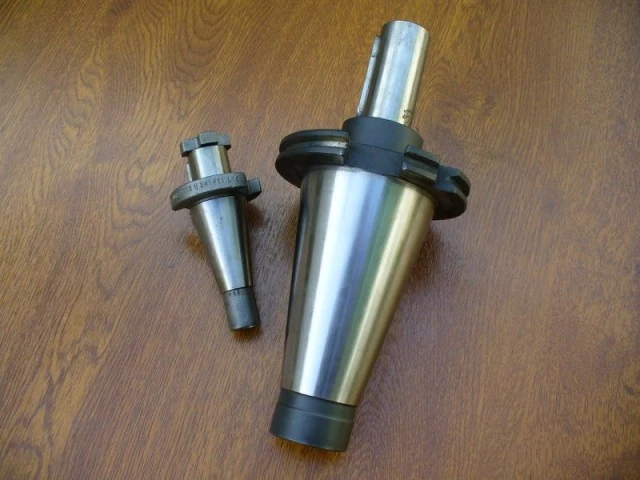

Alternativy zahrnují ISO kužel s kuželovitostí 3,5:12 nebo Jacobs JT kužel používaný především u vrtačkových sklíčidel.
Otázka: Jaký je vzorec pro výpočet kuželovitosti?
Vzorec je: kuželovitost = (D1 – D2) / délka kužele, kde D1 a D2 jsou průměry kužele na opačných koncích.
Otázka: Jak číst tabulku rozměrů Morseova kužele?
Tabulka uvádí velikosti Mk, průměry D1, d, d2, D, d5 a kuželovitost. Tyto údaje slouží ke správnému výběru a kontrole kužele pro danou aplikaci.
Otázka: Jak se měří přesnost Morseova kužele?
Přesnost se kontroluje mikrometry a kalibrovanými měřidly podle platných norem, přičemž se měří průměry a délka kužele pro ověření kuželovitosti.
Otázka: Kde se ve strojírenství Morseův kužel nejčastěji používá?
Používá se hlavně ve vřetenech soustruhů, frézek a vrtaček pro upevnění nástrojů s požadavkem na přesné a pevné uchycení.
Otázka: Jaké jsou doporučené teplotní limity Morseova kužele?
Doporučená maximální teplota je přibližně 150 °C. Vyšší teploty mohou negativně ovlivnit materiál a přesnost upevnění kužele.
Odborná rada: Při měření rozměrů Morseova kužele je nutné dbát na čistotu měřicích ploch a správnou kalibraci měřidel, protože nečistoty a nepřesnosti vedou k chybám v montáži i v provozu.
