Frézy představují základní frézovací nástroje, které se liší tvarem i funkcí podle konkrétního obrábění. Správný výběr typu frézy, například stopkové frézy, výrazně ovlivňuje kvalitu řezu a efektivitu práce při různých řezných podmínkách. Podrobný přehled druhů fréz pomůže zvolit optimální nástroj pro konkrétní úkol.
⭐ Zásadní body
- Frézy se dělí na válcové, čelní, kotoučové, kuželové a tvarové podle konstrukce a umístění břitů.
- Základní typy ostří zahrnují ozubení 1A pro měkké neželezné materiály a typ 2 pro pevnostní oceli a litinu.
- Stopkové frézy s průměrem 8 mm jsou běžné v truhlářství, například IGM Fachmann M112-16081 pro drážky.
- Konzolová frézka umožňuje vertikální pohyb obrobku, zatímco stolová frézka je určena pro vysoce přesné obrábění.
- Správný výběr frézy ovlivňuje efektivitu obrábění a zabraňuje nadměrnému opotřebení a vibracím nástroje.
Přehled základních druhů fréz podle konstrukce a ostří
Přehled různých druhů fréz a jejich použití v obrábění představuje základ pro správný výběr frézovacího nástroje podle materiálu a požadovaného tvaru. Frézy se liší konstrukcí i typem ostří, přičemž základ tvoří válcové, čelní, kotoučové, kuželové a tvarové frézy, vybavené přímými zuby nebo šroubovitým ostřím pro efektivní frézování kovů i dřeva.
Válcové frézy: konstrukce a použití
Válcová fréza má válcovitý tvar s ostřím vedeným ve šroubovici, což umožňuje plynulý záběr materiálu a snižuje rázy při frézování. Tento typ frézy se často používá pro frézování rovin a drážek v kovových i dřevěných materiálech. Délka řezu válcových fréz se obvykle pohybuje mezi 20 až 100 mm, což zajišťuje dostatečnou plochu pro obrábění větších ploch či hlubších drážek.
Čelní frézy: vlastnosti a aplikace
Čelní fréza má řezné ostří jak na čelní ploše, tak po obvodu, což umožňuje frézování nejen rovin, ale i tvarových ploch. Průměry těchto fréz se pohybují od 10 do 80 mm. Čelní frézy se vyrábějí s přímými zuby nebo se šroubovitým ostřím, které minimalizuje rázy a zlepšuje kvalitu řezu při obrábění kovů i dřeva.
Kuželové a tvarové frézy: specifika a využití
Kuželová fréza má kuželovitý tvar, vhodný pro obrábění zkosených ploch a přesné tvarování. Tvarové frézy slouží k výrobě profilů a drážek přesně podle požadovaného tvaru nástroje. Oba typy fréz zpravidla používají přímé ostří, které zajišťuje přesný řez a kontrolu nad výsledným tvarem obrobku.
| Typ frézy | Charakteristika | Použití |
|---|---|---|
| Válcová fréza | Válcový tvar, šroubovité ostří | Frézování rovin, drážek |
| Čelní fréza | Řezné ostří na čele i obvodu, průměr 10-80 mm | Frézování rovin i tvarů |
| Kuželová fréza | Kuželovitý tvar, přímé ostří | Zkosené plochy, tvarování |
| Tvarová fréza | Profilový tvar, přímé ostří | Výroba profilů a drážek |
Charakteristika fréz podle použití a obráběných materiálů
Pro správný výběr frézovacího nástroje je klíčové zvolit vhodné ozubení podle materiálu, který budete obrábět. Ozubení 1A je určeno především pro měkké neželezné materiály, jako jsou hliník, mosaz či měď, kde zajišťuje čistý řez a efektivní odvod třísek. Typ 1 se hodí pro obecné frézování dřeva a plastů, kde vyžaduje méně náročné řezné podmínky.
Nejpoužívanější druhy fréz a jejich funkce při obrábění kovů zahrnují typ 2, který je optimalizovaný pro frézování pevnostní oceli a litiny. Jeho konstrukce ostří a tvrdokovová úprava dovoluje dlouhodobé zachování řezných vlastností při vysokých mechanických nárocích. Typ 3 představuje univerzální řešení vhodné pro frézování nerezových slitin, kde kombinuje odolnost proti opotřebení a schopnost zvládat vyšší teploty vznikající při obrábění.
- Ozubení 1A – měkké neželezné materiály, nízká řezná síla, dobrý odvod třísek
- Typ 1 – dřevo a plasty, méně náročné řezné podmínky
- Typ 2 – pevnostní ocel, litina, tvrdokovové ostří pro vysoký výkon
- Typ 3 – nerezové slitiny, odolnost proti opotřebení a teplu
Podle odborného portálu DTest je správný výběr frézy zásadní nejen pro kvalitu obrábění, ale i pro bezpečnost práce a efektivitu celého procesu. Přehled různých druhů fréz a jejich použití v obrábění tak pomáhá optimalizovat volbu nástroje pro konkrétní úkol a materiál.
Více informací k tématu najdete v oficiálním zdroji: dTest.

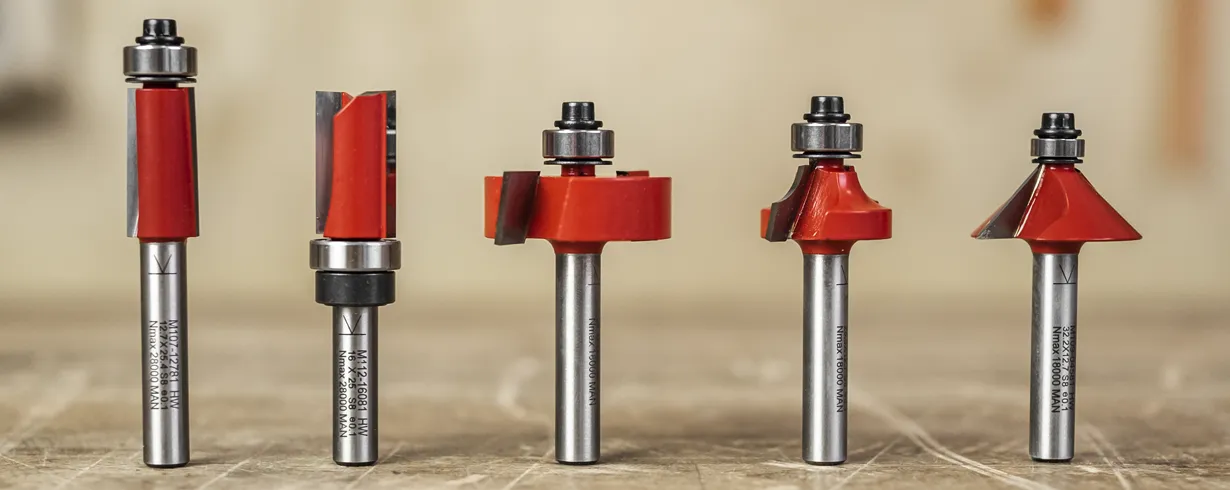

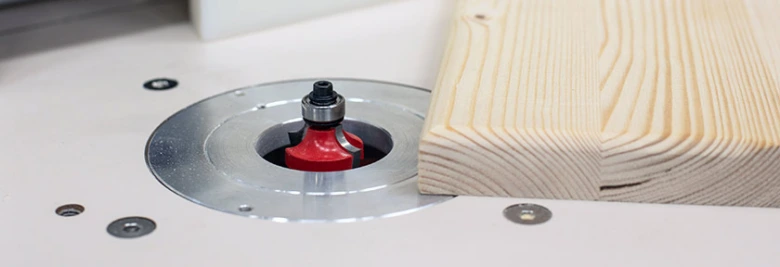

Specifické frézy pro dřevo a truhlářství a jejich parametry
Stopkové frézy s průměrem stopky 8 mm patří mezi nejčastěji používané frézovací nástroje při frézování dřeva. Jejich přesné rozměry a konstrukce umožňují detailní opracování hran, drážek a profilů. Pro dřevo a truhlářství se osvědčily konkrétní modely značky IGM Fachmann, které jsou navrženy tak, aby splňovaly náročné řezné podmínky a zaručovaly dlouhou životnost ostří fréz.
Detailní přehled fréz pro CNC obrábění a jejich specifické využití
- IGM Fachmann M112-16081 – stopka 8 mm, průměr 16 mm, délka řezu 40 mm; vhodná pro hrubování větších ploch.
- IGM Fachmann M107-12781 – průměr 12,7 mm, délka řezu 25,4 mm; ideální pro přesné detailní frézování hran.
- IGM Fachmann M138-06381 – průměr 6,3 mm, délka řezu 15 mm; používá se pro jemné ozdobné práce.
- IGM Fachmann M109-04581 – průměr 4,5 mm, délka řezu 12 mm; určená pro drobné detaily a zapuštění.
- IGM Fachmann M135-35081 – průměr 35 mm, délka řezu 50 mm; vhodná pro frézování hlubokých drážek.
Pro správný výběr typu frézy v obrábění dřeva je nutné zohlednit konkrétní použití a druh materiálu. Stopkové frézy s průměrem stopky 8 mm nabízejí optimální pevnost a přesnost, což je klíčové při profesionálním truhlářství. Častou chybou je použití nevhodného průměru stopky, který může vést ke zvýšenému opotřebení nástroje a nepřesnostem ve frézování. Tento druh fréz se hodí především pro středně velké a detailní práce, naopak pro velmi hrubé frézování kovů jsou nevhodné.
Konstrukce frézek a jejich vliv na technologii obrábění
Konzolová frézka, stolová frézka a rovinná frézka představují základní typy frézek používaných v průmyslovém obrábění. Konzolová frézka se vyznačuje vertikálním pohybem obrobku na pracovním stole, což umožňuje flexibilní frézování různých tvarů a hloubek řezu. Stolová frézka je navržena pro vysoce přesné obrábění, disponuje pevným pracovním stolem a jedním vřetenem, přičemž její konstrukce zajišťuje stabilitu řezných podmínek zejména při frézování kovů. Rovinná frézka je určena pro obrábění velkých obrobků a může mít až dva nezávislé vřeteníky, což rozšiřuje možnosti frézovacích nástrojů a zrychluje technologii frézování.
Tabulka přehledu základních typů frézek a jejich hlavních parametrů:
| Typ frézky | Pohyb obrobku | Počet vřeten | Využití |
|---|---|---|---|
| Konzolová frézka | Vertikální pohyb | 1 | Frézování tvarů a hloubek |
| Stolová frézka | Pevný pracovní stůl | 1 | Vysoce přesné obrábění |
| Rovinná frézka | Pevný pracovní stůl | 1-2 | Obrábění velkých obrobků |
Typy fréz a návody na jejich správné použití v obrábění
Pochopení konstrukce frézek pomáhá správně zvolit frézovací nástroje a optimalizovat řezné podmínky podle materiálu, například při frézování dřeva nebo kovů. Stopkové frézy se většinou používají u konzolových frézek pro detailní práci, zatímco rovinná frézka umožňuje nasazení větších fréz pro rychlé odebírání materiálu.
Technologie frézování, chlazení a mazání nástrojů
Frézování se zakládá na kombinaci rotačního pohybu frézovacího nástroje a posuvu obrobku, což umožňuje efektivní obrábění různých materiálů včetně kovů a dřeva. Správná technologie frézování zahrnuje nejen volbu vhodných řezných podmínek, ale také chlazení a mazání, které zabraňují přehřátí a opotřebení nástroje. Geometrie zubů fréz má zásadní vliv na kvalitu povrchu a tvorbu třísek.
Doporučené parametry řezných podmínek
Optimální řezné podmínky závisí na typech fréz a obráběných materiálech. Otáčky určují rychlost rotačního pohybu stopkových fréz, posuv reguluje rychlost posunu obrobku vůči nástroji a hloubka řezu ovlivňuje zatížení frézy i kvalitu výsledku. Nesprávné nastavení těchto parametrů může vést k rychlému opotřebení nástroje nebo špatnému povrchu.
- Otáčky: 1000-6000 ot./min podle typu frézy a materiálu
- Posuv: 0,05-0,3 mm/zub pro stopkové frézy
- Hloubka řezu: 0,5-3 mm v závislosti na průměru frézy a materiálu
Tip: Při frézování kovů jsou nižší otáčky a pomalejší posuv vhodnější, zatímco frézování dřeva snese vyšší rychlosti pro čistší řez.
Význam správného výběru frézy pro efektivitu a kvalitu obrábění
Správný výběr frézy přímo ovlivňuje efektivitu obrábění, kvalitu povrchu a životnost nástroje. Volba typu frézy a jejího ostří minimalizuje vibrace a riziko prasknutí, čímž snižuje opotřebení a zvyšuje produktivitu práce. Například frézy s pravotočivými šroubovicovými zuby zajišťují plynulejší řez a nižší rázy než frézy s přímými zuby.
Časté chyby při výběru frézy
Nejčastějšími chybami jsou nevhodný výběr typu frézy vzhledem k obráběnému materiálu, podcenění správných řezných podmínek a nesprávné upnutí nástroje. Tyto chyby zvyšují vibrace, vedou k rychlému opotřebení nebo prasknutí frézy a způsobují nerovnoměrný povrch. Například špatné upnutí stopkové frézy s Morse kuželem bez dostatečného dotažení může způsobit vyklouznutí a poškození nástroje i obrobku.
- Použití frézy s nevhodným ozubením pro daný materiál (např. ozubení 1A pro ocel)
- Nedodržení doporučených otáček a posuvu podle typu frézy a materiálu
- Nesprávné upnutí stopkových fréz v držáku bez kontroly kuželového uložení
- Ignorování chlazení nebo mazání při obrábění tvrdých kovů
Tip: Pro frézování kovů i dřeva vždy vyberte frézu s odpovídajícím typem ostří a konstrukcí podle obráběného materiálu a řezných podmínek uvedených výrobcem. Správné nastavení otáček, posuvu a použití vhodného chlazení prodlužuje životnost frézy a zlepšuje kvalitu povrchu. Například u frézování nerezové oceli je vhodné použít frézy s ozubením typu 2 a aktivní chlazení řeznou emulzí.
Bezpečnostní doporučení při práci s frézami
Bezpečnost práce s frézami patří mezi klíčové faktory pro efektivní a bezproblémové obrábění kovů i dřeva. Správné upnutí frézovacích nástrojů, zejména stopkových fréz s průměrem stopky obvykle 6 až 20 mm, zajišťuje stabilitu nástroje a minimalizuje riziko jeho vyklouznutí či prasknutí během provozu. Nedostatečné upnutí může vést k vibracím, které nejen ohrožují bezpečnost pracovníka, ale také snižují kvalitu řezu a životnost frézy.
Používání osobních ochranných prostředků je nezbytné. Ochranné brýle s certifikací EN166 chrání oči před odlétajícími třískami, rukavice z materiálu odolného proti protětí zabraňují poranění rukou, a respirátory či masky s filtrem P2 omezují vdechování jemného prachu, zejména při frézování dřeva nebo kompozitních materiálů. Dále doporučuji používat ochranné kryty frézek a pevné upínací přípravky, které zvyšují bezpečnost a přesnost obrábění.
Doporučení při práci s frézami
- Zkontrolujte stav frézy před každým použitím, přičemž věnujte pozornost opotřebení ostří a případným prasklinám, které mohou při řezných podmínkách vést k selhání nástroje
- Pevně upněte frézu do vřetene stroje podle výrobních standardů, například stopkové frézy s kuželovým upnutím Morse nebo ISO kužel musí být zasunuty minimálně do 2/3 délky stopky
- Používejte ochranné brýle, rukavice s odolností minimálně 5 N a respirátory s filtrem P2 při obrábění materiálů, které vytvářejí jemný prach
- Dodržujte řezné podmínky doporučené pro konkrétní typ frézy a materiál – například otáčky frézování hliníku s ozubením 1A se pohybují mezi 8000 až 12000 ot./min, zatímco pro ocel s ozubením 2 jsou optimální otáčky 2000 až 4000 ot./min
- Vyvarujte se překročení maximálních otáček výrobce frézy, které mohou způsobit přehřátí, deformaci nebo vylomení zubu nástroje
Tip: Častou chybou je nedostatečné utažení stopkové frézy, což vede k jejímu vyklouznutí během obrábění a výraznému riziku úrazu. Bezpečnostní opatření se hodí zejména profesionálům pracujícím s frézami na kov, kde jsou řezné síly a otáčky vyšší. Domácí kutilové s menšími frézami by měli dbát zvýšené opatrnosti kvůli nižší stabilitě a menšímu průměru stopky.
