Přesný výpočet převodového poměru vám umožní optimalizovat šlapání vzhledem k terénu a maximalizovat váš výkon na kole. Pochopení vztahu mezi počtem zubů na převodníku a zadním kolečku přímo ovlivňuje vaši rychlost i efektivitu kadence při jízdě.
Hlavní poznatky
- Převodový poměr se počítá jako poměr počtu zubů na převodníku k počtu zubů na kolečku, například 50/25 = 2,0.
- Silniční kola mají převodové poměry v rozmezí přibližně 1,8 až 4,8, horská kola od 0,7 do 3,3.
- Rychlost kola lze vypočítat podle vzorce: rychlost = (kadence × převodový poměr × obvod kola × 60) / 1000.
- Celkový převodový poměr vícestupňových převodovek se skládá z jednotlivých soukolí, například i1,2 a i3,4 u dvoustupňových.
- Výpočet převodového poměru pomáhá optimalizovat jízdní vlastnosti a efektivitu šlapání v různých terénech.
Co je převodový poměr a jak se počítá
Převodový poměr vyjadřuje vztah mezi počtem zubů na hnacím a hnaném ozubeném kole a určuje, kolikrát se otočí zadní kolo vůči jedné otáčce klik. Pokud vás zajímá, co je převodový poměr a jak se počítá, základem je prostý podíl počtu zubů na převodníku a počtu zubů na zadním kolečku. Tento údaj přímo ovlivňuje rychlost kola a kadenci šlapání, přičemž definuje efektivitu síly přenosu mezi jezdcem a vozovkou.
Pro výpočet převodového poměru použijte tento vzorec:
- Převodový poměr = (počet zubů převodníku) / (počet zubů zadního kolečka)
V praxi to znamená, že při použití převodníku s 50 zuby a zadního kolečka s 25 zuby získáte poměr 2,0. To znamená, že při jedné otočce pedály vykoná zadní kolo přesně dvě otáčky. Vícestupňová převodovka vám umožňuje tento poměr měnit podle terénu, což zásadně mění náročnost šlapání.
Odborná rada: Při výpočtu u kol, která využívají ozubený řemen, převodový poměr počítáte analogicky podle počtu drážek místo zubů.
Častá chyba: Mnoho cyklistů zaměňuje převodový poměr za velikost převodů v palcích, což je odlišná metrika zahrnující i průměr pláště kola.
Pro koho se výpočet hodí: Tento postup využijete při ladění ideálního převodového rozsahu pro váš styl jízdy. Pro běžné rekreační jezdce, kteří neřeší závodní optimalizaci, však stačí znalost základního řazení bez nutnosti přesných výpočtů.
Vzorce pro výpočet převodového poměru u kol
Přesná znalost mechaniky pohonu vám umožní efektivně ladit převody pro konkrétní terén či kadenci. Základní výpočet převodového poměru vzorec využívá počet zubů na převodníku a pastorku.
Výpočet převodového poměru
Základní převodový poměr definuje vztah mezi počtem zubů, které má převodník a zadní kolečko. Výpočet převodového poměru provedete vydělením počtu zubů převodníku počtem zubů na zadním pastorku. Pokud máte převodník s 50 zuby a zadní kolečko s 25 zuby, výsledek je 2,0. Tento koeficient udává, kolikrát se otočí zadní kolo na jednu otáčku klik. U systémů jako je vícestupňová převodovka či ozubený řemen převodový poměr vypočítáte identickým postupem podle počtu záběrových prvků.
Výpočet rychlosti kola
Rychlost jízdy přímo ovlivňuje kadence, převodový poměr a obvod kola. Výpočet rychlosti a kadence vyžaduje dosazení do vzorce: rychlost v km/h = (kadence × převodový poměr × obvod kola × 60) / 1000. Při kadenci 90 otáček za minutu, převodovém poměru 3,0 a obvodu kola 2,1 metru dosáhnete rychlosti přibližně 34 km/h.
- Změření obvodu kola – pomocí metru změřte přesnou dráhu jedné otáčky pláště v milimetrech pro maximální přesnost.
- Zjištění počtu zubů – spočítejte fyzický počet zubů na převodníku a zadním kolečku pro správný výpočet převodového poměru.
- Dosazení do rovnice – vynásobte kadenci, poměr a obvod, výsledek následně vydělte hodnotou 1000 pro převod na kilometry.
Odborná rada: Častá chyba při výpočtu je záměna jednotek obvodu kola, proto vždy používejte metry pro přímý výpočet rychlosti v km/h. Tento postup se hodí pro každého cyklistu, který chce optimalizovat výkon, nicméně pro rekreační jezdce bez ambicí na měření výkonu může být zbytečně komplexní.
Typy převodových poměrů a jejich význam pro různé typy kol
Výběr správných převodů zásadně ovlivňuje váš jízdní styl. Převodový poměr definuje vztah mezi počtem zubů na převodníku a zadním kolečku. Pro pochopení mechaniky je klíčový výpočet převodového poměru, kde základní převodový poměr vzorec zní: počet zubů převodníku děleno počtem zubů pastorku. Tento poměr přímo určuje rychlost kola a kadenci šlapání. Zatímco silniční kolo využívá vysoké poměry pro rychlost na rovině, horské kolo vyžaduje nízké hodnoty pro zdolávání prudkých stoupání. Vícestupňová převodovka vám umožňuje měnit tento poměr za jízdy, ať už používáte řetěz nebo ozubený řemen převodový poměr zůstává stejným fyzikálním principem.
| Typ kola | Rozsah převodového poměru | Typické využití |
|---|---|---|
| Silniční kolo | 1,8 až 4,8 | Jízda vysokou rychlostí na rovině |
| Gravel kolo | 1,2 až 3,7 | Univerzální terén a zpevněné cesty |
| Horské kolo | 0,7 až 3,3 | Technické a prudké výjezdy v terénu |
Odborná rada: Při výpočtu si dejte pozor na správné určení počtu zubů, protože i rozdíl jediného zubu na pastorku výrazně mění celkový převod. Tento přehled se hodí pro sportovní cyklisty hledající efektivitu, nikoliv pro rekreační jezdce na elektrokolech s motorem v náboji. Jak se správně počítá převodový poměr u kol zjistíte snadno vydělením hodnot převodníku a pastorku, což vám pomůže lépe porozumět vašim možnostem v kopcích.
Výpočet a optimalizace převodových poměrů ve vícestupňových převodovkách
Při návrhu mechanických soustav představuje vícestupňová převodovka efektivní způsob, jak dosáhnout požadovaných otáček a krouticího momentu. Pochopení toho, co je převodový poměr a jak se počítá, je klíčové pro správnou funkci každého stroje.
Princip výpočtu převodových poměrů soukolí
Základní výpočet převodového poměru každého soukolí vychází z počtu zubů ozubených kol. Převodový poměr vzorec definuje jako podíl počtu zubů hnaného kola ku počtu zubů hnacího kola. Pokud hnací kolo disponuje 20 zuby a hnané 40, převodový poměr činí 2,0. Tento návod na výpočet převodového poměru v mechanice platí univerzálně pro čelní ozubení i systémy, kde je využit ozubený řemen převodový poměr. U kol pak tento princip určuje vztah mezi tím, jak funguje převodník a zadní kolečko, což přímo ovlivňuje rychlost kola a kadence šlapání.
Skládání celkového převodového poměru
Celkový převodový poměr vícestupňové převodovky získáte jako součin převodových poměrů všech jednotlivých soukolí v řadě. Pokud první stupeň dosahuje poměru 2,0 a druhý 1,5, výsledný převod je 3,0. Pro pochopení, jak spočítat převodový poměr krok za krokem, postupujte následovně:
- Identifikace počtu zubů – zjistěte přesný počet zubů na všech hnacích i hnaných kolech v soustavě.
- Výpočet dílčích poměrů – vydělte počet zubů hnaného kola počtem zubů hnacího kola u každého stupně zvlášť.
- Vynásobení výsledků – vynásobte dílčí převodové poměry mezi sebou pro získání celkové hodnoty převodu.
Odborná rada: Častá chyba spočívá v přičítání místo násobení dílčích poměrů, což vede k chybným výpočtům točivého momentu. Tento postup se hodí pro konstruktéry převodovek, ale není vhodný pro rychlé odhady v terénu bez přesné znalosti počtu zubů.
Praktické příklady výpočtu převodového poměru
Pochopení mechaniky pohonu vyžaduje aplikaci vzorce, kde převodový poměr získáte vydělením počtu zubů na převodníku počtem zubů na zadním kolečku. Tento podrobný průvodce výpočtem převodového poměru s příklady vám pomůže lépe porozumět přenosu energie mezi klikami a zadním nábojem.

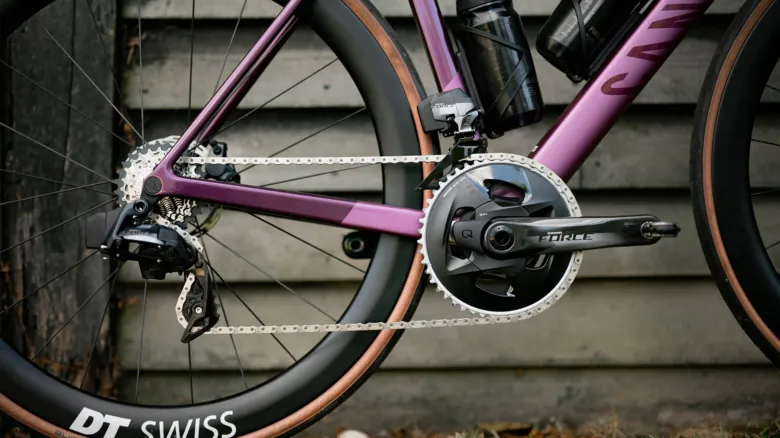

Výpočet pro silniční kolo
Silniční kolo využívá vyšší hodnoty pro efektivní přenos síly na asfaltu. Pokud zvolíte velký převodník s 50 zuby a zadní kolečko s 25 zuby, výpočet převodového poměru určí hodnotu 2,0. Tento poměr je ideální pro rychlou jízdu po rovině, kdy se optimalizuje rychlost kola a kadence šlapání.

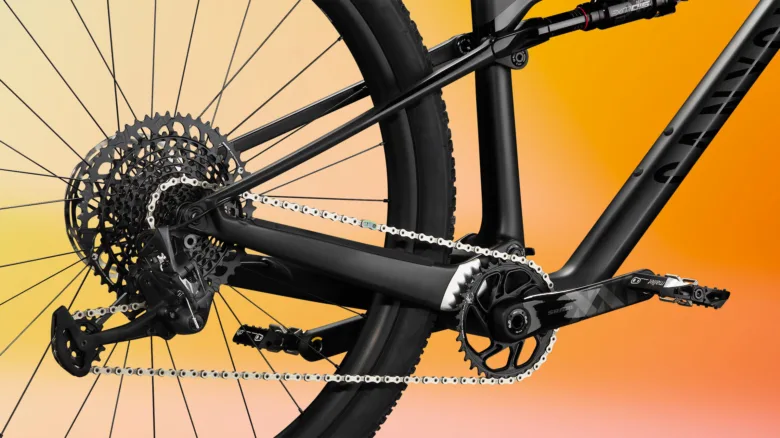

Výpočet pro horské kolo
Při zdolávání prudkých terénních stoupání potřebujete na horské kolo lehčí převod. Kombinace menšího převodníku s 30 zuby a velké kazety se 42 zuby vede k výsledku 0,7. V tomto případě vícestupňová převodovka výrazně snižuje nároky na sílu jezdce v náročném terénu.
Výpočet pro gravel kolo
Univerzální gravel kolo vyžaduje vyvážený poměr pro smíšený terén. S převodníkem o 40 zubech a kazetou s 34 zuby získáte převodový poměr 1,2.
- Pozor na opotřebení: Častá chyba je ignorování stavu řetězu při výpočtech.
- Vhodné pro: Rekreační cyklisty hledající efektivitu v kopcích.
- Nevhodné pro: Extrémní silniční závody, kde jsou vyžadovány specifické vysoké převody.
Odborná rada: Při přechodu na ozubený řemen převodový poměr zůstává stejný jako u řetězu, pouze se mění počet zubů řemenic.
Návod na výpočet převodového poměru u speciálních převodů
Výpočet převodového poměru u ozubených řemenů a šnekových převodů vyžaduje odlišný přístup než u běžných ozubených kol. Následující návod na výpočet převodového poměru v mechanice vám pomůže přesně určit přenos síly a otáček ve vašem zařízení.
Výpočet převodového poměru u ozubených řemenů
Ozubený řemen přenáší výkon pomocí řemenic, kde převodový poměr vzorec definuje jako podíl průměrů hnací a hnané řemenice. Pokud má hnací řemenice průměr 20 mm a hnaná 40 mm, výsledný poměr činí 2,0.
- Změřte průměr hnací řemenice – získejte přesný rozměr v milimetrech.
- Změřte průměr hnané řemenice – určete rozměr hnaného prvku.
- Vydělte průměr hnané řemenice průměrem hnací řemenice – získáte finální hodnotu převodového poměru.
Odborná rada: Častá chyba spočívá v měření vnějšího průměru namísto roztečného průměru řemenice, což vede k nepřesnostem ve výpočtu.
Výpočet převodového poměru u šnekových převodů
Šnekový převod využívá pro změnu otáček jiný mechanismus, kde je zásadní počet zubů kola a počet chodů šneku. Zde převodový poměr určuje počet zubů šnekového kola dělený počtem chodů šneku. Pokud má kolo 40 zubů a šnek 1 chod, převodový poměr dosahuje hodnoty 40:1.
- Identifikujte počet zubů šnekového kola – spočítejte všechny zuby na obvodu.
- Určete počet chodů šneku – ověřte, kolik závitů šnek má.
- Vypočítejte poměr – vydělte počet zubů kola počtem chodů šneku.
Tip: Tento typ převodu se hodí pro vysoké redukce v malém prostoru, nikoliv však pro aplikace vyžadující vysokou účinnost při vysokých rychlostech.
Vliv materiálu a konstrukce na efektivitu převodu
Efektivita přenosu síly přímo závisí na přesnosti výroby a volbě materiálu, ze kterého je vyroben převodník, zadní kolečko a celá kazeta. Správně zvolený materiál minimalizuje energetické ztráty vznikající při kontaktu řetězu se zuby ozubených kol, což přímo ovlivňuje reálnou plynulost chodu vícestupňové převodovky. Zatímco teoretický výpočet převodového poměru pomocí vzorce definuje rychlost kola a kadenci, fyzické vlastnosti komponent určují, jak efektivně se vaše energie přenese na vozovku. Materiál kazety je zásadní v tuhosti celého systému, což je zásadní pro zachování přesného převodového poměru i při silovém šlapání.
Porovnání vlastností materiálů v převodovém ústrojí
| Materiál | Vlastnosti | Vliv na převodový poměr |
|---|---|---|
| Ocel | Vysoká tuhost a odolnost | Stabilní přenos síly při vysokém zatížení |
| Hliníkové slitiny | Nízká hmotnost | Rychlejší opotřebení ovlivňující přesnost řazení |
| Karbonové kompozity | Extrémní pevnost a lehkost | Precizní odezva a minimální energetické ztráty |
- Ocel: Nabízí vysokou odolnost proti otěru, což zajišťuje stálý převodový poměr i při velkém zatížení, avšak zvyšuje celkovou hmotnost jízdního kola.
- Hliníkové slitiny: Snižují rotační hmotnost celé soustavy, avšak při dlouhodobém používání podléhají rychlejšímu opotřebení zubů, což negativně ovlivňuje efektivitu převodu a hladkost řazení.
- Karbonové kompozity: Umožňují extrémní redukci hmotnosti při zachování vysoké strukturální pevnosti, což se projevuje preciznější odezvou vícestupňové převodovky při akceleraci.
Odborná rada: Při výběru komponent dbejte na to, že zatímco u závodních kol je prioritou nízká hmotnost, pro dlouhé expedice se více hodí odolná ocel. Častou chybou je kombinace komponent z materiálů s příliš rozdílnou tvrdostí, která vede k předčasnému vyosení zubů a snížení přesnosti řazení. Tento systém se hodí pro sportovní jezdce vyžadující maximální přenos výkonu, nikoliv pro rekreační cyklistiku s důrazem na minimální nároky na údržbu. Pamatujte, že i při použití nejlehčích materiálů zůstává výpočet převodového poměru základním vodítkem, které vám pomůže určit správnou kadenci pro daný terén.
Časté dotazy k výpočtu převodového poměru
Otázka: Jak se počítá převodový poměr?
Převodový poměr je poměr počtu zubů na převodníku k počtu zubů na zadním kolečku, například 50 / 25 = 2,0.
Otázka: Co je převodový poměr?
Převodový poměr udává poměr mezi počtem zubů hnacího a hnaného kola, ovlivňuje rychlost a sílu přenosu.
Otázka: Jak spočítat převodový poměr krok za krokem?
Spočítejte poměr počtu zubů převodníku a zadního kolečka podle vzorce: převodový poměr = počet zubů převodníku / počet zubů zadního kolečka.
Otázka: Jaký je vzorec pro výpočet rychlosti kola?
Rychlost (km/h) = (kadence × převodový poměr × obvod kola v metrech × 60) / 1000; například kadence 90 ot./min a převodový poměr 3,0 dává cca 30 km/h.
Otázka: Jaké jsou typické převodové poměry u horských kol?
Horská kola mají převodové poměry v rozmezí přibližně 0,7 až 3,3, například převodník 30 zubů a kazeta 42 zubů.
Otázka: Jak se počítá převodový poměr u vícestupňových převodovek?
Celkový převodový poměr je součin převodových poměrů jednotlivých soukolí, například i1,2 × i3,4.
Otázka: Jak vypočítat převodový poměr u ozubených řemenů?
Převodový poměr u ozubených řemenů je poměr průměrů hnací a hnané řemenice, například 40 mm / 20 mm = 2,0.
Otázka: Jaký vliv má materiál převodníku na efektivitu převodu?
Materiál jako hliník, ocel nebo karbon ovlivňuje hmotnost a přesnost převodu, což může zlepšit efektivitu šlapání.
Otázka: Co ovlivňuje přesnost převodového poměru?
Opotřebení zubů a materiál převodníků mají vliv na přesnost převodového poměru a výkon převodovky.
Otázka: Jak určit převodový poměr na kole pomocí vzorců?
Použijte vzorec převodový poměr = počet zubů převodníku / počet zubů zadního kolečka a zkontrolujte správnost měřením kadence a rychlosti.
Otázka: Jaké jsou výhody vícestupňových převodovek?
Umožňují širší rozsah převodových poměrů a lepší přizpůsobení jízdním podmínkám díky skládání převodů jednotlivých soukolí.
Otázka: Jak často měřit převodový poměr?
Doporučuje se pravidelně kontrolovat převodový poměr zejména při opotřebení zubů, například každých 1000 km.
Otázka: Jaký je rozdíl mezi převodovým poměrem a převodovým číslem?
Převodový poměr je poměr počtu zubů na poháněném a poháněcím kole, zatímco převodové číslo vyjadřuje počet otáček výstupního hřídele na jednu otáčku vstupního hřídele. Častá chyba: záměna těchto dvou hodnot vede k chybným výpočtům mechanických převodů.
Otázka: Jak se vypočítá celkový převodový poměr u vícestupňové převodovky?
Celkový převodový poměr se vypočítá jako součin převodových poměrů jednotlivých stupňů. Například u dvoustupňové převodovky s poměry 3 a 4 je celkový převod 3 × 4 = 12.
Otázka: Jak převodový poměr ovlivňuje sílu a rychlost v mechanickém systému?
Vyšší převodový poměr zvyšuje sílu na výstupu, ale snižuje rychlost otáčení, zatímco nižší převodový poměr umožňuje vyšší rychlost za cenu menší síly. Tento vztah je klíčový pro optimalizaci výkonu převodovek. Pozor: tento princip se hodí pro silniční cyklistiku, nikoliv však pro situace vyžadující konstantní vysoký točivý moment při nízkých otáčkách.
