Podrobný návod: správné používání multimetru krok za krokem

Digitální multimetr představuje základní nástroj pro diagnostiku elektrických obvodů, který vám umožní přesné měření napětí, proudu i odporu. Správné nastavení rozsahu a bezpečné zapojení měřicích sond jsou klíčové předpoklady pro získání spolehlivých výsledků bez poškození přístroje. Tento návod vás provede konkrétními postupy, díky kterým zvládnete základní elektrotechnické úkony jako profesionál.

Základní zapojení měřících sond a příprava multimetru

Pro správné fungování digitálního multimetru vždy zapojte černou měřící sondu do portu označeného jako COM. Červenou sondu následně vložte do svorky odpovídající typu měření, tedy do V pro měření napětí, odporu, frekvence a test kontinuity, nebo do mA či A při měření proudu. Tento postup tvoří základní návod na použití multimetru, který musíte dodržet před každým měřením elektrických hodnot, abyste předešli poškození přístroje překročením maximálních povolených limitů vyznačených u jednotlivých zdířek.

Jak nastavit multimetr a správně s ním měřit elektrické hodnoty

Před zahájením práce vždy zkontrolujte fyzický stav přístroje, nabití baterií a čistotu zkušebních hrotů. Poškozené izolace kabelů nebo znečištěné hroty sond mohou způsobit chyby v měření nebo představovat bezpečnostní riziko.

• Černá sonda patří výhradně do COM svorky, která slouží jako společný negativní terminál.
• Červená sonda se zapojuje do V (nebo Ω, Hz) svorky pro měření napětí, odporu, frekvence a prozvánění vodičů.
• Pro měření proudu přesuňte červenou sondu do portu mA (pro malé proudy) nebo A (pro velké proudy do 10 A).
• Před připojením k obvodu ověřte, že je otočný volič nastaven na správnou veličinu a rozsah, který musí být vždy vyšší než očekávaná hodnota.

Odborná rada: Pravidelně kontrolujte stav baterie v přístroji, protože nízké napětí zdroje přímo ovlivňuje přesnost měření a může vést k chybným výsledkům. Pokud digitální multimetr vykazuje nestabilní hodnoty, může být nutná kalibrace multimetru pomocí referenčních hodnot nebo výměna vybitého článku.

Tento postup je vhodný pro každého, kdo se učí jak správně používat multimetr pro domácí použití, ale není určen pro práci na zařízeních pod vysokým napětím bez odpovídající elektrotechnické kvalifikace. Častá chyba: zapojení sondy do A svorky při pokusu o měření napětí, což vede ke zkratu a okamžitému přepálení vnitřní pojistky přístroje. Na co si dát pozor: při měření napětí 1,5 V baterie vždy nastavte nejbližší vyšší rozsah, například 2 V, abyste zajistili maximální přesnost a předešli poškození multimetru.

Výběr a nastavení správného rozsahu měření

Správné nastavení rozsahu měření je klíčové pro přesnost výsledků a ochranu přístroje, jak uvádí i metodika dTestu. Pochopení toho, jak správně používat multimetr, začíná právě u volby vhodného režimu dle očekávané hodnoty.

Automatický vs. manuální výběr rozsahu měření

Digitální multimetr dnes běžně disponuje funkcí automatického výběru rozsahu, která výrazně usnadňuje měření napětí nebo odporu, protože přístroj sám zvolí nejvhodnější měřicí interval. Pokud však používáte model s manuálním výběrem rozsahu, musíte hodnotu nastavit vždy na vyšší stupeň, než je očekávaný výsledek. Manuální volba vyžaduje znalost přibližné veličiny, ale nabízí vyšší rychlost odezvy při opakovaných měřeních. Pamatujte, že nesprávně zvolený nízký rozsah může vést k přetížení a poškození vnitřních obvodů přístroje.

Doporučené rozsahy měření pro běžné aplikace

Při práci s elektrickými obvody musíte vědět, jak nastavit multimetr a správně s ním měřit elektrické hodnoty v konkrétních situacích. Pro měření autobaterie 12V zvolte na otočném přepínači hodnotu 20 V, která zajistí dostatečnou citlivost. U domácí zásuvky 230 V vždy nastavte rozsah 600 V, abyste předešli poškození multimetru při špičkách v síti.

• Pro 12V baterii nastavte rozsah 20 V.
• Pro měření zásuvky 230 V volte rozsah 600 V.
• Při neznámé hodnotě vždy začínejte od nejvyššího rozsahu.

Odborná rada: Častá chyba začátečníků spočívá v ponechání přístroje v režimu měření proudu při pokusu o měření napětí, což vede k okamžitému spálení vnitřní pojistky. Tento postup se hodí pro zkušené kutily, kteří znají limity svého zařízení, nikoliv pro naprosté začátečníky bez základní znalosti elektrických obvodů.

Více informací k tématu najdete v oficiálním zdroji: dTest.

Jak měřit napětí, proud a odpor krok za krokem

Správné nastavení a manipulace s měřicími hroty jsou základem pro přesné měření elektrických veličin. Dodržujte tento návod na správné používání multimetru krok za krokem, abyste předešli poškození přístroje i úrazu elektrickým proudem. Bezpečnost práce s multimetrem vyžaduje vždy vizuální kontrolu stavu sond a kabelů před zahájením měření.

Měření napětí: DC i AC

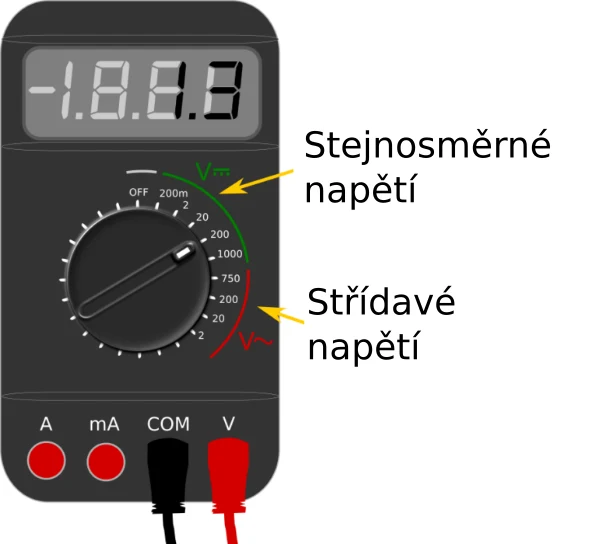

Při měření napětí připojte černý vodič do zdířky COM a červený do zdířky označené V. Pro měření stejnosměrného napětí, například u autobaterie, otočte volič do polohy V – . U střídavého napětí, jako je standardní zásuvka 230 V, zvolte symbol V~ a rozsah minimálně 600 V.

1. Nastavení rozsahu – vždy volte vyšší hodnotu, než předpokládáte, pokud multimetr nemá funkci automatického rozsahu.
2. Přiložení hrotů – hroty přiložte paralelně k měřenému zdroji, u zásuvky 230 V naměříte mezi kolíkem a levou zdířkou cca 230 V, mezi kolíkem a pravou 0 V.
3. Odečtení hodnoty – počkejte na ustálení displeje digitálního multimetru, přičemž napětí v síti by se mělo pohybovat v rozmezí 207 až 253 V.

Odborná rada: Častá chyba je ponechání hrotů v proudové zdířce (A nebo mA) při měření napětí, což vede k okamžitému zkratu a přepálení vnitřní pojistky přístroje.

Měření proudu: bezpečné zapojení a rozsahy

Jak měřit elektrický proud multimetrem podrobný návod vyžaduje pochopení, že měřič musí být vždy zapojen v sérii se spotřebičem. Proud protéká přímo multimetrem, proto buďte maximálně obezřetní a nikdy neměřte proud přímo v zásuvce 230 V, kde hrozí nebezpečný zkrat.

1. Výběr zdířky – pro malé proudy použijte mA svorku (do 200 mA), pro proudy nad 200 mA vždy použijte A svorku (do 10 A).
2. Sériové zapojení – rozpojte obvod a multimetr vložte mezi zdroj a zátěž, aby proud protékal skrze přístroj.
3. Aktivace obvodu – zapněte napájení a sledujte hodnotu na displeji, přičemž nikdy nepřekračujte limit 10 A.

Varování: Tento postup se hodí pro diagnostiku odběru malých elektronických zařízení, nikoliv však pro měření v domovních rozvodech pod vysokým napětím, kde hrozí destrukce přístroje i úraz.

Měření odporu a kontinuity: příprava a provedení

Měření odporu vyžaduje naprosté odpojení napájení z měřeného obvodu, jinak dojde k poškození multimetru průchodem proudu. Pro základní kontrolu kabelů využijte test kontinuity, který signalizuje vodivost zvukovým tónem.

1. Odpojení napájení – před měřením odporu bezpodmínečně vytáhněte zástrčku ze zásuvky a vybijte případné kondenzátory.
2. Nastavení rozsahu – pro přesné měření malých odporů vodičů zvolte rozsah 200 Ω.
3. Kontrola vodivosti – při testu kontinuity spojte hroty k sobě, ozve se pípnutí, které potvrzuje uzavřený elektrický obvod.

Tip: Před každým měřením zkontrolujte, zda je provedena kalibrace multimetru, tedy zda při zkratovaných hrotech v režimu odporu přístroj ukazuje 0 Ω.

Otázka: Jak poznám, že je multimetr správně nastaven pro měření autobaterie?

Pro měření autobaterie nastavte přístroj na stejnosměrné napětí (V – ) a rozsah 20 V. Červený hrot připojte na kladný pól a černý na záporný, přičemž plně nabitá baterie by měla vykazovat hodnotu 12,8 V.

Otázka: K čemu slouží NCV funkce u multimetru?

NCV funkce umožňuje bezkontaktní detekci střídavého napětí v blízkosti vodičů. Přístroj vydá zvukový nebo světelný signál, pokud se přiblížíte k místu pod napětím, aniž byste museli hroty zasouvat do zásuvky.

Použití speciálních funkcí multimetru a bezpečnostní tipy

Moderní digitální multimetr nabízí kromě základního měření napětí a proudu i pokročilé funkce, které výrazně usnadňují diagnostiku elektrických obvodů. Pro dosažení přesných výsledků je nutné znát nejen správné nastavení přístroje, ale i základní bezpečnostní pravidla.

Funkce NCV – bezkontaktní detekce napětí

NCV funkce umožňuje rychlou bezkontaktní detekci střídavého napětí v izolovaných vodičích nebo zásuvkách. Stačí přiblížit horní část přístroje ke zkoumanému místu, kde multimetr opticky nebo akusticky signalizuje přítomnost střídavého elektromagnetického pole. Tento postup zvyšuje bezpečnost práce, protože nevyžaduje přímý kontakt s obnaženým vodičem. Jde o ideální způsob, jak ověřit přítomnost napětí v kabelech pod omítkou nebo v krytech, aniž byste museli provádět přímé měření napětí.

Testování diod, tranzistorů a měření teploty

Režim pro testování diod ověřuje propustný směr polovodičového přechodu, zatímco u tranzistorů lze měřit jejich zesilovací činitel. Pro měření teploty stačí k přístroji připojit externí termočlánek typu K, který zobrazí aktuální hodnotu přímo na displeji.

• Test diod vyžaduje odpojení součástky od napájení, multimetr v propustném směru zobrazí úbytek napětí v rozmezí 0,5 až 0,8 V.
• Testování tranzistorů vyžaduje správné zasunutí vývodů (emitor, báze, kolektor) do příslušné patice na čelním panelu přístroje.
• Měření teploty vyžaduje stabilní kontakt čidla s měřeným povrchem a ponechání přístroje v klidu po dobu 10 až 30 sekund pro ustálení hodnoty.

Bezpečnostní tipy při práci s vysokým napětím

Práce s vysokým napětím vyžaduje striktní dodržování bezpečnostních opatření, aby nedošlo k poškození multimetru nebo úrazu elektrickým proudem. Pravidelná kalibrace multimetru a kontrola izolace měřicích sond jsou naprostým základem bezpečného provozu.

• Častá chyba: používání multimetru s poškozenou izolací kabelů nebo neoriginálními sondami v prostředí s vysokým napětím.
• Na co si dát pozor: při měření proudu nikdy nepřekračujte maximální povolenou hodnotu pojistky v přístroji, jinak hrozí zničení vnitřních obvodů.
• Tento postup se hodí pro zkušené kutily a techniky, nikoliv pro osoby bez základní elektrotechnické kvalifikace, které by se měly vyhnout přímé manipulaci s rozvody 230 V.

Údržba, kalibrace a časté chyby při používání multimetru

Pravidelná údržba prodlužuje životnost multimetru a zajišťuje spolehlivé výsledky. Základní kalibrace multimetru jednou za 12 až 24 měsíců výrazně zlepšuje přesnost měření, přičemž u profesionálních přístrojů ji vždy svěřte certifikované laboratoři.

Nejčastější chyby při používání multimetru a jak se jim vyhnout

Při práci se často setkávám s poškozením přístroje v důsledku nesprávného nastavení rozsahu nebo špatného zapojení sond.

1. Kontrola sond – pravidelně prověřujte izolaci kabelů a čistotu kovových hrotů, neboť oxidace zvyšuje přechodový odpor.
2. Výměna baterie – slabý článek v digitálním multimetru způsobuje nestabilitu displeje a chyby při měření napětí.
3. Skladování přístroje – uchovávejte zařízení v suchém prostředí při teplotách 10 až 30 stupňů Celsia bez přímého slunečního záření.
4. Nastavení rozsahu – vždy začínejte od nejvyššího rozsahu a postupně jej snižujte, pokud přístroj nemá funkci automatické volby.

Pozor, častá chyba: ponechání sond v portech pro měření proudu při přepnutí na měření napětí vede k okamžitému zkratu a přepálení vnitřní pojistky. Tento postup je vhodný pro zkušené kutily, zatímco pro naprosté začátečníky může být manipulace s vysokým napětím riskantní bez předchozího proškolení.

Časté dotazy a praktické rady pro měření multimetrem

Otázka: Jak správně zapojit měřící sondy multimetru?

Černá sonda patří do COM svorky, červená do V pro měření napětí, mA pro proudy do 200 mA nebo A pro proudy do 10 A.

Otázka: Jak nastavit multimetr na měření napětí v zásuvce?

Zvolte rozsah 600 V AC (symbol V~), sondy zapojte do COM a V svorek a bezpečně přiložte ke kontaktům v zásuvce.

Otázka: Jak bezpečně změřit elektrický proud multimetrem?

Digitální multimetr zapojte sériově do obvodu, červenou sondu dejte do mA nebo A svorky; nikdy neměřte proud přímo paralelně na zdroji.

Otázka: Jak změřit odpor multimetrem?

Odpojte napájení, sondy připojte ke koncům součástky a nastavte vhodný rozsah v Ω; měření odporu vyžaduje vždy zcela beznapěťový stav.

Otázka: Co znamená NCV funkce na multimetru?

NCV funkce umožňuje bezkontaktní detekci střídavého napětí, kdy přístroj signalizuje přítomnost proudu v izolovaném kabelu zvukem či světlem.

Otázka: Jak často je třeba kalibrovat multimetr?

Profesionální kalibrace multimetru by měla probíhat jednou ročně, u domácích přístrojů stačí ověření přesnosti na známém zdroji napětí.

Otázka: Jak poznat fázi a nulák multimetrem?

Při měření napětí proti zemi vykazuje fáze hodnotu 230 V AC, zatímco nulák má napětí blízké 0 V.

Otázka: Jaké jsou nejčastější chyby při používání multimetru?

Častá chyba: měření proudu při paralelním připojení nebo špatný výběr rozsahu; na co si dát pozor: vždy kontrolujte správnost svorek před měřením.

Otázka: Jak nastavit multimetr pro měření kapacity kondenzátorů?

Přepněte na symbol F, kondenzátor předem bezpečně vybijte a u elektrolytických typů dodržte správnou polaritu sond.

Otázka: Co dělat, když multimetr ukazuje nepřesné hodnoty?

Nejprve prověřte stav baterie v přístroji a neporušenost měřicích kabelů, pokud potíže přetrvávají, zvažte servisní kalibraci.

Otázka: Jak změřit zkrat multimetrem?

Použijte test kontinuity (symbol diody nebo zvonku), přiložte sondy ke koncům vodičů; pípnutí znamená, že obvod je spojen.

Otázka: Jak měřit autobaterii multimetrem?

Nastavte rozsah 20 V DC, sondy přiložte na póly baterie; plně nabitá baterie v klidu vykazuje hodnotu přibližně 12,8 V.

Otázka: Jak poznat vybitou baterii podle měření napětí?

Napětí pod 12 V indikuje vybitou autobaterii, hodnoty pod 10,5 V značí kritické vybití, které může poškodit olověné články.

Otázka: Jak správně skladovat multimetr?

Přístroj uchovávejte v suchu, chraňte před prachem a při delší nečinnosti vyjměte baterie; toto se hodí pro každého, kdo chce prodloužit životnost přístroje.

Otázka: Jaký rozsah použít pro měření malých napětí?

U baterií 1,5 V nastavte rozsah 2 V DC, což zajistí vyšší přesnost než nastavení na vyšší řády napětí.
