Převíjení a oprava vinutí elektromotoru vyžaduje přesnost a správné techniky, které zajistí dlouhou životnost motoru. Zvládnete odizolování vinutí, správné navíjení i měření odporu, což pomůže přesně diagnostikovat a odstranit závady. Tento návod vás provede krok za krokem bezpečnými a efektivními postupy.
📋 Shrnutí v bodech
- Převíjení elektromotoru zahrnuje demontáž, odstranění starého vinutí a navíjení nového dle přesných parametrů.
- Pro odizolování vinutí se používají tepelné postupy s kontrolou teploty, obvykle do 180 °C dle třídy izolace.
- Při opravě rotoru je nutná výměna ložisek a uhlíkových kartáčů, přičemž kartáče se zabíhají speciální křídou.
- Testování motoru po opravě zahrnuje měření odporu vinutí a rázové napětí podle normy VDE.
- Údržba elektromotoru doporučuje první kontrolu po 500 hodinách provozu a pravidelné domazávání ložisek po 1000-2000 hodinách.

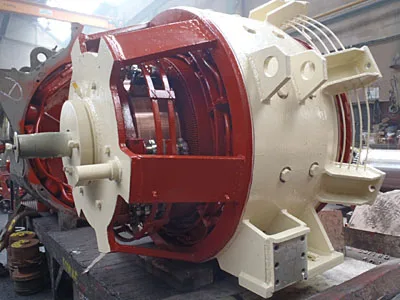

Jak správně demontovat elektromotor a odstranit staré vinutí
Demontáž elektromotoru představuje základní fázi při převíjení vinutí, která vyžaduje přesné dodržení bezpečnostních postupů. Před zahájením práce je nezbytné elektromotor kompletně odpojit od napájení a zajistit, že není pod napětím. Doporučuje se používat izolační rukavice a ochranné brýle, aby se minimalizovalo riziko úrazu elektrickým proudem nebo mechanického poranění.
K demontáži je potřeba připravit speciální nářadí:
- šroubováky a klíče s izolovanou rukojetí pro bezpečné sejmutí krytu a statoru
- izolované kleště pro precizní odizolování vinutí bez poškození vodičů
- digitální měřič odporu vinutí (ohmmetr) s přesností ±0,1 Ω pro diagnostiku stavu vinutí
- měkký antistatický kartáč a speciální čistič na bázi alkoholu pro odstranění prachu a zbytků izolace
- ochranné pomůcky včetně rukavic a brýlí s certifikací EN 166
Nejčastější chyby při převíjení vinutí elektromotoru a jak se jim vyhnout
Nedostatečné odizolování vinutí patří k nejčastějším příčinám selhání opravy, protože zbytky izolace mohou způsobit zkraty a zhoršit elektrickou vodivost. Při demontáži je rovněž nutné provést kontrolu a případné vyvažování rotoru na stroji SCHENCK, aby se eliminovaly vibrace a předešlo mechanickému poškození během provozu.
Tip: Pro začátečníky je klíčové dodržet přesný postup demontáže a používat správné nástroje, protože špatné zacházení s vinutím nebo rotorovým hřídelem může výrazně zkomplikovat následnou opravu. Tento postup se hodí pro motory do výkonu 650 kW, zatímco u větších výkonů je vhodné využít specializované servisní služby.
Jak provést tepelnou izolaci a odizolování vinutí
Tepelné odizolování vinutí elektromotoru je nezbytné pro odstranění poškozených a spálených částí před opravou vinutí. Proces by měl probíhat při maximální teplotě do 180 °C, aby nedošlo k degradaci zbytkové izolace a zhoršení funkce motoru. Doba působení tepla by neměla překročit 10 až 15 minut, což zajistí účinné uvolnění lakové izolace bez poškození měděných vodičů.
Bezpečnost práce elektromotor při tomto procesu je klíčová – doporučuje se použití ochranných rukavic a vhodného nářadí, aby se předešlo popáleninám a mechanickému poškození vinutí. Tepelné odizolování patří mezi základní úkony v podrobném návodu na převíjení vinutí elektromotoru, protože správná příprava vinutí usnadňuje následné měření odporu vinutí a celkovou opravu elektromotoru.
- Příprava pracovního prostoru – zajistěte dostatečné větrání a ochranné pomůcky
- Nastavení teploty – regulujte zdroj tepla tak, aby nepřekročil 180 °C
- Aplikace tepla – rovnoměrně ohřívejte vinutí po dobu 10-15 minut
- Mechanické odstranění izolace – po vychladnutí opatrně odstraňte uvolněnou lakovou izolaci
- Kontrola stavu vinutí – zhodnoťte, zda není poškození rozsáhlejší a zda je třeba převíjet vinutí elektromotoru
Tip: Při příliš vysoké teplotě nebo dlouhém působení hrozí spálení měděných vodičů, což zkomplikuje opravu a může vyžadovat kompletní převíjení.
Pro detailní informace o tom, jak zjistit, zda je vinutí elektromotoru poškozené a jak ho opravit, doporučuji konzultovat odborné zdroje jako https://eagri.cz.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak navinout nové vinutí – materiály, parametry, technika
Pro správné převíjení vinutí elektromotoru je klíčový výběr vhodných materiálů a technika navíjení. Dodržení parametrů jako průměr vodiče a počet závitů zajistí optimální funkci a dlouhou životnost elektromotoru.
Volba materiálů pro nové vinutí elektromotoru
Pro navíjení elektromotoru se používají měděné vodiče s průměrem od 0,2 do 2 mm, přičemž volba závisí na výkonu a typu motoru. Izolace vodiče musí mít dostatečnou tepelnou odolnost, obvykle třídu F (155 °C) nebo vyšší, aby snesla provozní teploty bez degradace. Izolace chrání měděný vodič před zkraty a vlivy prostředí, což je zásadní pro bezpečnost práce elektromotoru a spolehlivost opravy elektromotoru. Výbornou volbou jsou smaltované vodiče s vícevrstvou izolací nebo speciální laky, které zamezují poškození během navíjení a provozu.
- Měděný vodič s průměrem přizpůsobeným výkonu motoru
- Izolace třídy minimálně F pro odolnost vůči teplu
- Speciální laky nebo smalty pro ochranu vodiče
| Parametr | Doporučený rozsah | Poznámka |
|---|---|---|
| Průměr vodiče | 0,2-2 mm | Volba podle výkonu a proudu |
| Tepelná odolnost | Min. 155 °C (třída F) | Pro dlouhou životnost vinutí |
| Typ izolace | Smalt, lak | Zaručuje ochranu proti zkratům |

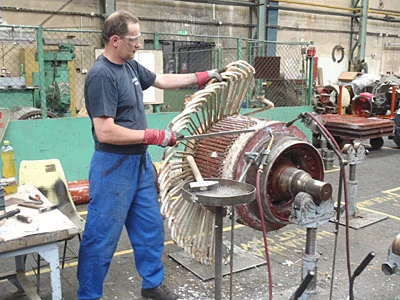

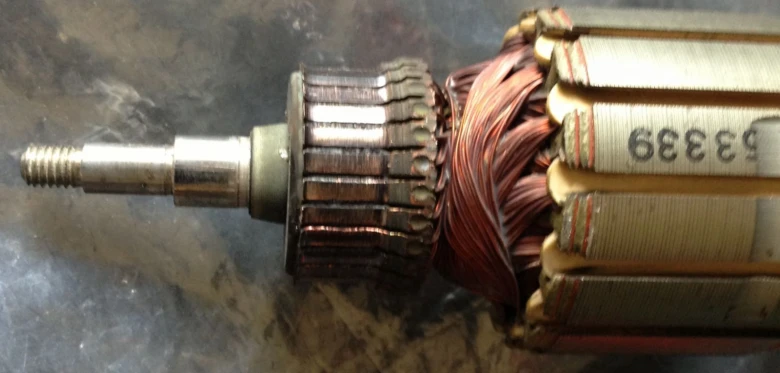

Technika navíjení vinutí elektromotoru
Při navíjení elektromotoru je nutné ukládat závity rovnoměrně a napjatě, aby se zabránilo překrývání a poškození izolace vodiče. Počet závitů musí přesně odpovídat specifikaci výrobce motoru, jinak může dojít k nesprávným parametrům motoru nebo jeho přehřívání. Izolace mezi vrstvami vinutí se aplikuje pečlivě, často se používají izolační pásky nebo papíry, které zvyšují mechanickou stabilitu a elektrickou bezpečnost. Při navíjení je třeba dbát na čistotu a minimalizovat poškození vodiče, protože odizolování vinutí nebo nerovnoměrné napětí mohou způsobit selhání motoru. Pro optimální výsledky je vhodné provést měření odporu vinutí po navinutí, aby se zjistila správnost a rovnoměrnost navíjení.
- Rovnoměrné a napnuté ukládání závitů bez překrývání
- Přesné dodržení počtu závitů dle technické dokumentace
- Izolace mezi vrstvami pomocí izolačních materiálů
| Technika | Popis | Význam |
|---|---|---|
| Rovnoměrné navíjení | Zabrání poškození izolace | Delší životnost vinutí |
| Počet závitů | Musí odpovídat specifikaci motoru | Udržení správných parametrů |
| Izolace vrstev | Použití izolačních pásků/papírů | Zabránění průrazům a zkratům |
Tip: Nejčastější chyby při převíjení vinutí elektromotoru zahrnují nedodržení počtu závitů a nedostatečnou izolaci mezi vrstvami. Tyto chyby vedou k přehřívání a poruchám motoru, proto doporučuji pečlivě sledovat technické parametry a kvalitu izolace.
Jak diagnostikovat poškození vinutí – měření a testování
Přesná diagnostika vinutí elektromotoru je nezbytná před samotnou opravou. Správné měření odporu a testování izolačního stavu odhalí poškození a určí, zda je nutné převíjení elektromotoru.
Měření odporu vinutí elektromotoru
Odpor vinutí se měří ohmmetrem, který musí být před použitím správně kalibrován pro zajištění přesnosti měření. Hodnoty odporu závisí na typu a velikosti motoru, u menších motorů se pohybují v řádu jednotek až desítek ohmů. Výrazné odchylky od normy, například odpor blížící se nule nebo velmi vysoké hodnoty, signalizují poškození vinutí nebo přítomnost zkratu. Měření odporu vinutí elektromotoru před jeho opravou patří k základním krokům diagnostiky a pomáhá rozhodnout o dalším postupu.
- Kalibrace ohmmetru – zajistěte správné nastavení přístroje podle návodu výrobce
- Odizolování vinutí – připravte kontakt pro přesné připojení měřícího přístroje
- Připojení ohmmetru – měřte odpor mezi jednotlivými závity vinutí
- Vyhodnocení výsledků – porovnejte naměřené hodnoty s technickými specifikacemi motoru
Detekce zkratů a poruch vinutí
Izolační odpor vinutí se testuje megohmmetrem, jehož měření pomáhá odhalit zkrat nebo poškození izolace. Minimální přijatelná hodnota izolačního odporu je obvykle několik megaohmů; nižší hodnoty naznačují porušení izolace nebo spálené vinutí. Kromě elektrických měření je vhodné provést vizuální kontrolu vinutí a sledovat změny v elektrickém odporu během provozu. Testování elektromotoru zahrnuje jak měření odporu, tak detekci zkratů, což společně poskytuje komplexní obraz o stavu vinutí a bezpečnosti práce elektromotoru.
- Kalibrace megohmmetru – nastavte přístroj dle standardů pro daný typ motoru
- Připojení megohmmetru – měřte izolační odpor mezi vinutím a kostrou motoru
- Vyhodnocení izolačního odporu – hodnoty pod 1 MΩ vyžadují opravu nebo výměnu vinutí
- Vizuální kontrola vinutí – hledejte známky spálení nebo mechanického poškození
Tip: Častá chyba při měření je nedostatečné odizolování vinutí, což vede k falešně nízkým hodnotám odporu. Pro koho se diagnostika hodí? Především pro techniky a kutily plánující opravu elektromotoru doma, naopak laikům bez potřebného vybavení doporučuji servis odborníků.
Jak opravit a nahradit poškozené části vinutí
Oprava a převíjení vinutí elektromotoru patří k náročnějším úkonům vyžadujícím přesnost a správné nástroje. V této sekci se zaměříme na konkrétní postupy, včetně výměny ložisek a uhlíkových kartáčů, a také na správné zaběhnutí motoru po opravě. Zvláštní pozornost věnujte bezpečnosti práce elektromotor a měření odporu vinutí před zahájením opravy.
Postup opravy poškozeného vinutí elektromotoru
Oprava vinutí elektromotoru začíná odstraněním spálených nebo přerušených závitů. Následuje pečlivé odizolování vinutí a navíjení nových drátů s odpovídajícím průměrem a počtem závitů podle původních parametrů motoru. Správná izolace vinutí je klíčová pro zabránění budoucích zkratů. Během opravy je nezbytné zkontrolovat a vyměnit ložiska, pokud vykazují známky opotřebení, a také uhlíkové kartáče, které se musí správně zabíhat na komutátor. Nedostatečné vyvažování rotoru po opravě může vést k vibracím a rychlému opotřebení. Bezpečnost práce elektromotor vyžaduje použití izolačních nástrojů a ochranných pomůcek, aby se předešlo úrazům.
Častá chyba: Nedostatečné měření odporu vinutí před opravou může způsobit neúplné odstranění poškození a opakovaný výskyt závad.
Zaběhnutí motoru po opravě
Po dokončení opravy je nutné motor správně zaběhnout, což znamená postupné zvyšování provozní zátěže během 2 až 3 hodin běhu. Tento proces pomáhá stabilizovat nové vinutí a brání rychlému opotřebení uhlíkových kartáčů i ložisek. Doporučuje se začít s nízkou zátěží a postupně ji zvyšovat, přičemž je vhodné sledovat teplotu motoru a jeho hlučnost. Zabíhání motoru prodlužuje životnost motoru a snižuje riziko vzniku dalších poruch. Při tomto procesu je přínosné kontrolovat vyvažování rotoru, aby nedocházelo k nadměrným vibracím.
Tip: Pro koho se to hodí – Tento návod je vhodný pro zkušené kutily a profesionály, kteří mají základní vybavení k měření a navíjení vinutí. Pro laiky bez zkušeností a nástrojů doporučuji svěřit opravu specializovanému servisu.
Bezpečnostní postupy při převíjení a opravě elektromotoru
Bezpečnost práce při převíjení elektromotoru vyžaduje přesné dodržování platných norem ČSN EN 60204-1 a ČSN EN 60034-1, které stanovují požadavky na elektrickou bezpečnost a mechanickou ochranu při opravách a údržbě. Před zahájením prací je nezbytné odpojit motor od zdroje napájení a zajistit proti náhodnému zapnutí pomocí zámků nebo štítků (tzv. Lockout-Tagout). Práce provádějte pouze v suchém, dobře osvětleném a větraném prostoru s minimální teplotou 15 °C, aby se zabránilo kondenzaci vlhkosti na vinutí.
Při manipulaci s vinutím použijte izolační rukavice s minimálním izolačním odporem 10 MΩ a ochranné brýle s certifikací EN 166, které chrání před mechanickými úlomky a chemikáliemi používanými při odizolování. Před měřením odporu vinutí proveďte vizuální kontrolu izolace a použijte kalibrované měřicí přístroje s přesností ±0,5 %. V případě použití tepelných zařízení na odizolování vinutí (například horkovzdušné pistole s regulací teploty do 300 °C) dodržujte maximální dobu ohřevu 10 sekund na jedno místo, aby nedošlo k degradaci izolačního materiálu.
Při vyvažování rotoru používejte vyvažovací stroje značky SCHENCK, které umožňují dynamické vyvažování s přesností do 0,1 g·cm. Po dokončení převíjení a montáže proveďte elektrickou závěrečnou kontrolu podle normy VDE 0530, včetně indukční zkoušky rázového napětí minimálně 2 kV po dobu 1 minuty, aby se ověřila integrita izolace. Montáž spojky a uvedení motoru do provozu musí být provedeno s přesností seřízení do 0,05 mm, aby se předešlo vibracím a nadměrnému opotřebení ložisek.
- Používejte izolační rukavice s izolačním odporem minimálně 10 MΩ a ochranné brýle EN 166
- Odpojte a zajistěte přívod elektrické energie pomocí Lockout-Tagout systému
- Pracujte v suchém prostředí s teplotou nad 15 °C a dostatečným osvětlením
- Používejte kalibrované měřicí přístroje s přesností ±0,5 %
- Tepelná zařízení nastavte na max. 300 °C a ohřívejte max. 10 sekund na jedno místo
- Vyvažujte rotor na strojích SCHENCK s přesností do 0,1 g·cm
- Proveďte závěrečnou zkoušku izolace rázovým napětím 2 kV po dobu 1 minuty
- Seřiďte spojku s tolerancí maximálně 0,05 mm před uvedením do provozu
Nejčastější chyby při převíjení vinutí elektromotoru a jak se jim vyhnout
Častou chybou je nedostatečná kontrola stavu izolace vinutí před a po převíjení, která vede k riziku zkratu a selhání motoru během provozu. Další častou chybou je překročení maximální teploty při odizolování, což způsobuje degradaci izolačního materiálu a zkrácení životnosti vinutí. Nesprávné vyvažování rotoru, například s tolerancí větší než 0,1 g·cm, způsobuje vibrace a předčasné opotřebení ložisek.
Pro koho se převíjení hodí: Pro elektromotory do výkonu 650 kW, kde je možné použít standardní izolační třídy ISO F, H a C a kde je dostupné profesionální vybavení pro měření a vyvažování.
Pro koho převíjení není vhodné: Pro malé domácí motory s nízkou pořizovací cenou (do 2 000 Kč), kde je oprava nerentabilní a doporučuje se výměna za nový motor.
Tip: Při práci dbejte na pravidelnou kontrolu izolačního odporu vinutí, který by měl být minimálně 1 MΩ pro nové vinutí a nikdy nesmí klesnout pod 0,5 MΩ po opravě, jinak hrozí nebezpečí zkratu a poškození motoru.
Jak provést zkušební provoz a finální testování motoru
Po dokončení převíjení elektromotoru je nezbytné provést zkušební provoz a finální testování v souladu s platnou normou VDE, která stanovuje přesné parametry a metody měření elektrických vlastností motoru. K tomu použijte kalibrované přístroje pro měření odporu vinutí a indukční zkoušku rázového napětí, která odhalí případné izolace vinutí poškozené průrazem nebo zkratové spoje mezi závity.
- Měření odporu vinutí – změřte odpor každé fáze s přesností na stoviny ohmu, aby se detekovaly nesrovnalosti způsobené přerušením nebo zkratem. Odchylky větší než 5 % oproti výrobním hodnotám signalizují poškození.
- Indukční zkouška rázového napětí – aplikujte vysokonapěťový impuls dle normy VDE 0530-1, obvykle 2 500 V po dobu 1 minuty, k ověření pevnosti izolace vinutí vůči zemi a mezi závity.
- Dynamické vyvažování rotoru – realizujte na vyvažovacím stroji značky SCHENCK, který zajistí vyvážení rotoru s přesností do 1 g·mm, což minimalizuje vibrace a prodlužuje životnost ložisek.
- Zkušební provoz na zkušební stolici – rozběhněte motor při jmenovitém napětí a zatížení, sledujte teplotu vinutí (nesmí překročit třídu izolace ISO F, tj. 155 °C) a vibrace (maximálně 2,8 mm/s RMS), aby byla potvrzena správná funkce a bezpečnost provozu.
Jak zjistit, zda je vinutí elektromotoru poškozené a jak ho opravit
Při podezření na spálené vinutí se zaměřte na měření odporu vinutí, kde výrazný pokles nebo rozdíl mezi fázemi přesahující 5 % signalizuje poškození. Dále proveďte měření izolačního odporu megohmetrem, přičemž hodnota pod 1 MΩ při 500 V značí degradaci izolace. Pokud testy potvrdí poškození, je nutné vinutí převinout nebo opravit s přísným dodržením bezpečnostních pravidel práce s elektromotory, včetně odpojení od napájení a použití izolačních pomůcek. Tento podrobný návod na diagnostiku a opravu vinutí elektromotoru pomůže vyvarovat se časté chyby, kdy se přehlíží nesouměrnost odporů fází, což může vést k nerovnoměrnému zatížení a předčasnému selhání motoru.
Tip: Pro koho se převíjení a oprava vinutí hodí – zejména pro průmyslové provozy s motory do 650 kW, kde je ekonomicky výhodnější oprava než nákup nového motoru. Naopak u malých domácích motorů s nízkou pořizovací cenou převíjení často není rentabilní.
Údržba po opravě a doporučené intervaly kontrol
Údržba elektromotoru po převíjení vinutí je nezbytná pro zajištění dlouhodobého a spolehlivého provozu. První kontrolu doporučuji provést po 500 hodinách provozu, zejména se zaměřením na měření odporu vinutí a stav izolace. Domazávání ložisek by mělo probíhat v intervalu 1000 až 2000 hodin, což výrazně snižuje riziko mechanického poškození rotoru a přispívá k rovnoměrnému vyvažování rotoru. Hlavní prohlídky elektromotoru se doporučují každých 16000 hodin, kdy je vhodné zkontrolovat všechny části včetně navíjení elektromotoru a případně provést opravu elektromotoru.
Nejčastější chyby při převíjení vinutí elektromotoru zahrnují nedostatečné odizolování vinutí a nesprávné vyvažování rotoru, což může vést k přehřívání a rychlému opotřebení součástí. Údržba elektromotoru pravidelnými intervaly zabraňuje poškození izolace a prodlužuje životnost motoru.
| Interval provozu | Doporučená údržba | Klíčové činnosti |
|---|---|---|
| 500 hodin | První kontrola | Měření odporu vinutí, kontrola izolace |
| 1000-2000 hodin | Domazávání ložisek | Mazání ložisek, kontrola vyvažování |
| 16000 hodin | Hlavní prohlídka | Kontrola navíjení, oprava elektromotoru |
Kdy je potřeba převíjet vinutí elektromotoru a jak na to
Převíjení vinutí elektromotoru je nutné, pokud diagnostika odhalí poškození izolace nebo spálené vinutí. Správný postup zahrnuje pečlivé odizolování vinutí, přesné navíjení podle originálního schématu a následné měření odporu vinutí. Pečlivá údržba a dodržování bezpečnost práce elektromotor při opravě výrazně snižují riziko opakovaných poruch.
Časté dotazy
Jak změřit vinutí elektromotoru?
Použijte měřicí přístroj k měření odporu a izolačního stavu; odpor by měl odpovídat specifikaci výrobce, izolační odpor by měl být nad 1 MΩ.
Jak poznat spálené vinutí motoru?
Spálené vinutí má viditelné poznámky po přepálení izolace, změny barvy a vůni spáleniny; měření izolace ukáže sníženou hodnotu pod 1 MΩ.
Jak zjistit spálený elektromotor?
Proveďte vizuální kontrolu a měření odporů vinutí; spálený motor vykazuje zkrat nebo přerušení vinutí a nesprávné hodnoty měření.
Jak zpomalit otáčky elektromotoru?
Použijte frekvenční měnič pro úpravu napájecí frekvence nebo změňte převodový poměr mechanického pohonu; standardní otáčky závisí na konstrukci motoru.
Jaké jsou bezpečnostní zásady při převíjení motoru?
Používejte ochranné rukavice, brýle, izolované nástroje; vypněte napájení a zkontrolujte stav uzemnění před prací.
Kdy je potřeba převíjet vinutí elektromotoru?
Převíjení je nutné při poškození izolace, spálení vinutí nebo výrazném snížení výkonu motoru; doporučená pravidelná kontrola každých 16000 hodin.
Jaké materiály se používají pro nové vinutí?
Používá se měděný vodič s izolací třídy F, H nebo C, průměr vodiče závisí na výkonu motoru a počtu závitů.
Jak správně zabíhat motor po opravě?
Zabíhání motoru provádějte na nižší napětí několik hodin, kontrolujte teplotu a hladký chod rotoru, abyste předešli poškození.
Jak často mazat ložiska elektromotoru?
Ložiska se domazávají přibližně po 1000-2000 hodinách provozu v závislosti na typu ložisek a provozních podmínkách.
Jak vyvážit rotor elektromotoru?
Použijte vyvažovací stroj, nastavte rotor podle výrobce a proveďte dynamické vyvažování pro hladký chod a snížení vibrací.
Jak správně demontovat elektromotor pro přístup k vinutí?
Nejprve odpojte motor od napájení a označte všechny připojení. Poté odšroubujte kryt a opatrně vyjměte rotor, aby nedošlo k poškození ložisek.
Jak provést zkušební provoz motoru po převíjení?
Po sestavení motoru proveďte zkušební běh na prázdno po dobu 10 minut a sledujte teplotu vinutí, která by neměla překročit 80 °C.
