Pevnostní třídy šroubů určují jejich mechanickou odolnost a schopnost přenášet zatížení, což je klíčové pro správný výběr při montáži i opravách. Znalost označení, například šroub 8.8, pomáhá vyhodnotit pevnost šroubu ve střihu i tahu. Přehledná tabulka pevnosti šroubů usnadňuje orientaci mezi různými typy a normami.
To hlavní z článku
- Pevnostní třídy šroubů jsou označeny dvojčíslím, např. 8.8 znamená 800 MPa pevnost v tahu a 0,8 poměr meze kluzu.
- Minimální pevnost v tahu třídy 8.8 je 800 MPa, mez kluzu 640 MPa, zatímco třída 10.9 má pevnost v tahu kolem 1040 MPa.
- Třída 12.9 dosahuje pevnosti v tahu až 1220 MPa s mezí kluzu kolem 1020 MPa, ale má nižší tažnost (8 %).
- Pevnost šroubů klesá při vyšších teplotách, například třída 8.8 má 480 MPa při 300 °C.
- Správný výběr pevnostní třídy je klíčový pro bezpečnost spoje a zabránění prasknutí či přetažení šroubu.
Význam a základní princip označení pevnostních tříd šroubů
Pevnostní třída šroubu označuje jeho mechanickou pevnost, především pevnost v tahu a poměr meze kluzu k této pevnosti. Označení se skládá ze dvou čísel oddělených tečkou, například 8.8, kde první číslo znamená pevnost v tahu dělenou stem (8.8 tedy odpovídá 800 MPa) a druhé číslo poměr meze kluzu k pevnosti v tahu (u 8.8 je to 0,8). Tento systém značení vychází z normy ISO 898-1, která stanovuje přesná pravidla pro označení a klasifikaci pevnostních tříd šroubů.
Třída pevnosti šroubů poskytuje klíčové informace pro správný výběr šroubů podle požadavků na jejich zatížení a odolnost. Například značka 10.9 indikuje pevnost v tahu 1000 MPa a poměr meze kluzu 0,9, což značí pevnější šroub než 8.8. Odlišnost pevnost 8.8 vs A2 je v materiálu a korozní odolnosti, kde A2 označuje nerezovou ocel s nižší mechanickou pevností.
Jaký je význam označení pevnostních tříd šroubů
Označení pevnostní třídy šroubu umožňuje přesně určit jeho mechanické vlastnosti a vhodnost pro konkrétní použití, což je klíčové pro bezpečný a trvanlivý spoj. Tabulka tříd pevnosti šroubů a jejich značení uvádí přehled běžných hodnot pevnosti a poměru meze kluzu, usnadňující volbu podle požadavků konstrukce.
Co znamená označení M6 na šroubu
Označení M6 nepatří mezi pevnostní třídy, ale určuje metrický rozměr závitu šroubu – konkrétně průměr 6 mm. Pevnostní třída se nachází obvykle na hlavě šroubu a doplňuje informace o mechanických vlastnostech.
Typy a hodnoty pevnostních tříd šroubů v praxi
Pevnostní třídy šroubů vyjadřují jejich mechanické vlastnosti, zejména pevnost v tahu a mez kluzu. Tyto hodnoty jsou klíčové pro správný výběr šroubů podle zatížení a požadavků konkrétní aplikace. Níže je přehled základních typů tříd pevnosti šroubů a jejich charakteristických hodnot.
Jak se značí pevnostní třídy šroubů?
Pevnostní třídy šroubů se označují dvojčíslím, kde první číslo představuje desetinu pevnosti v tahu v MPa. Například třída 8.8 znamená minimální pevnost v tahu 800 MPa. Druhé číslo vyjadřuje poměr meze kluzu k pevnosti v tahu, tedy u třídy 8.8 je to 0,8, což znamená, že mez kluzu je 80 % pevnosti v tahu (640 MPa). Toto označení je standardizované podle mezinárodních norem a usnadňuje rychlou identifikaci mechanických parametrů šroubů bez nutnosti dalších testů.
Jaké jsou nejběžnější pevnostní třídy šroubů v praxi?
Nejčastěji používané pevnostní třídy šroubů jsou 3.6, 6.6, 8.8, 10.9 a 12.9. Třída 8.8, často označovaná jako šroub 8.8 pevnost, má minimální pevnost v tahu 800 MPa a mez kluzu 640 MPa, což ji činí vhodnou pro většinu běžných konstrukcí. Třída 10.9 dosahuje pevnosti v tahu 1040 MPa a mez kluzu přibližně 940 až 1100 MPa, proto se používá tam, kde jsou vyšší nároky na pevnost. Nejvyšší pevnostní třída 12.9 nabízí pevnost v tahu až 1220 MPa a mez kluzu kolem 1020 MPa, což ji předurčuje pro speciální aplikace s extrémním zatížením.
| Pevnostní třída | Pevnost v tahu (MPa) | Mez kluzu (MPa) |
|---|---|---|
| 3.6 | 300 | 180 |
| 6.6 | 600 | 360 |
| 8.8 | 800 | 640 |
| 10.9 | 1040 | 940-1100 |
| 12.9 | 1220 | cca 1020 |
Tip: Při výběru pevnostních šroubů Praha se nezaměřujte pouze na pevnost v tahu, ale zohledněte i pevnost šroubu ve střihu a konkrétní provozní podmínky. Častou chybou je použití třídy 8.8 místo vhodnější nerezové třídy A2, která má odlišné vlastnosti.
Odborná rada: Pro běžné strojní spoje se hodí třídy 8.8 a 10.9, zatímco pro náročné aplikace vyžadující vysokou pevnost volte třídu 12.9. Naopak pro méně namáhané spoje postačí nižší třídy, například 3.6 nebo 6.6.
Jak teplota ovlivňuje pevnost šroubů
Pevnostní třída šroubu udává jeho mechanické vlastnosti, především pevnost v tahu a mez kluzu. Tato označení jsou definována normou ISO 898-1, která stanovuje hodnoty pevnosti pro různé třídy šroubů, jako jsou třídy 8.8 a 10.9. Pevnost v tahu se však výrazně mění s teplotou, což ovlivňuje bezpečnost a spolehlivost spoje.
Při zvýšené teplotě klesá pevnost šroubů: například šroub třídy 8.8 má pevnost v tahu kolem 800 MPa při 20 °C, ale při 300 °C klesne na přibližně 480 MPa. Šrouby třídy 10.9 začínají pevností 1040 MPa při pokojové teplotě a při 300 °C mají pevnost zhruba 705 MPa. Tento pokles je zásadní při návrhu spojů vystavených vyšším teplotám, například v průmyslových aplikacích.
Jak se značí mechanická pevnost šroubů a proč je důležité znát pevnostní třídu šroubu

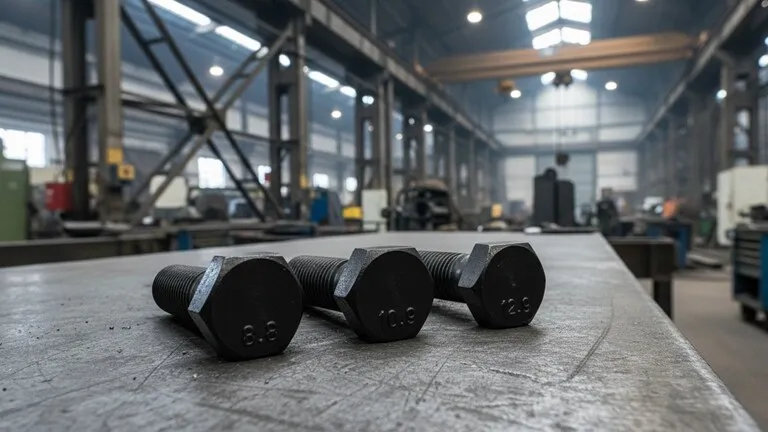

- Označení třídy pevnosti se nachází přímo na hlavě šroubu ve formátu „8.8“, „10.9“ apod., kde první číslo znamená desetinu pevnosti v tahu v MPa dělenou 100, druhé číslo pak poměr mezi mezí kluzu a pevností v tahu.
- Správné čtení značení pomáhá určit vhodný typ šroubu pro konkrétní aplikaci a předchází selhání spoje při zatížení či vysoké teplotě.
- Tabulka pevnosti šroubů poskytuje rychlý přehled hodnot pevnosti ve vztahu k teplotě a materiálu.
Tip: při výběru šroubů pro vysokoteplotní prostředí zvažte pevnostní třídu i materiál, protože šroub 8.8 pevnost při vysoké teplotě výrazně klesá, což může ohrozit celkovou bezpečnost spoje.
Materiály a povrchové úpravy šroubů
Materiály a povrchové úpravy šroubů zásadně ovlivňují jejich mechanické vlastnosti a odolnost vůči vnějším vlivům. Správný výběr materiálu a povrchové úpravy je proto klíčový pro zajištění dlouhé životnosti a bezpečného použití šroubů v konkrétních podmínkách.
Jaké materiály se používají pro výrobu šroubů?
Šrouby se vyrábějí z několika základních materiálů, které určují jejich pevnost a odolnost. Uhlíková ocel je nejčastější volbou pro pevnostní šrouby, například třídy 8.8, díky vysoké pevnosti v tahu i ve střihu. Nerezová ocel, často označovaná jako A2, nabízí vynikající korozní odolnost, avšak její pevnost může být nižší než u uhlíkové oceli. Mosaz a hliník se používají spíše tam, kde je požadována nízká hmotnost a odolnost vůči korozi, například u dekorativních nebo lehkých konstrukcí. Materiál šroubu proto přímo ovlivňuje jeho vhodnost pro různé aplikace, od pevnostních spojů po odolnost v agresivních prostředích.
Jak povrchové úpravy ovlivňují pevnost a odolnost šroubů?
Povrchové úpravy šroubů, jako je galvanický zinek, významně zvyšují odolnost proti korozi a tím prodlužují životnost spojů, zejména v prostředích s vysokou vlhkostí nebo chemickými expozicemi. Další běžnou úpravou je černý oxid, který poskytuje mírnou ochranu a snižuje tření při montáži. Povrchová úprava nemění základní mechanickou pevnost šroubu, ale chrání materiál před degradací, která by mohla vést ke snížení pevnosti v tahu nebo ve střihu. Proto je důležité volit povrchovou úpravu s ohledem na konkrétní provozní podmínky.
- Uhlíková ocel – vysoká pevnost, nižší odolnost proti korozi
- Nerezová ocel (A2) – dobrá korozní odolnost, střední pevnost
- Mosaz a hliník – nízká hmotnost, odolnost vůči korozi
- Galvanický zinek – výrazně zvyšuje odolnost proti korozi
- Černý oxid – mírná ochrana, snižuje tření
Tip: Při výběru šroubu si ověřte, jak se značí mechanická pevnost šroubů a jak poznat pevnost šroubu podle označení na hlavě, protože materiál i povrchová úprava spolu určují výslednou spolehlivost spoje.
Výroba a tepelné zpracování šroubů podle pevnostních tříd
Výroba šroubů a jejich tepelná úprava zásadně ovlivňují výslednou pevnostní třídu šroubu. Proces výroby začíná tvářením za studena, které zajišťuje přesný tvar a pevnost základního materiálu. Následuje tepelné zpracování, jehož hlavními fázemi jsou kalení a popouštění. Kalení spočívá v rychlém ochlazení rozžhaveného materiálu, což zvyšuje tvrdost a pevnost šroubu, například u třídy pevnosti 10.9 nebo 12.9. Popouštění pak upravuje křehkost materiálu, čímž zvyšuje jeho houževnatost a odolnost vůči praskání.
Tato kombinace procesů umožňuje dosáhnout vyšší pevnosti šroubů ve střihu i v tahu, což uvádí i tabulka pevnosti šroubů. Pevnost 8.8, často porovnávaná s označením A2, je dosažitelná právě správným tepelným zpracováním.
- Tváření za studena – zajišťuje přesný tvar a základní mechanické vlastnosti
- Kalení – zvyšuje tvrdost a pevnost materiálu rychlým ochlazením
- Popouštění – upravuje vnitřní napětí a zlepšuje houževnatost šroubu
Jaký je význam označení pevnostních tříd šroubů
Označení pevnostních tříd šroubů vyjadřuje jejich mechanické vlastnosti, které jsou výsledkem použitých výrobních a tepelných procesů. Tento průvodce označením pevnostních tříd šroubů pomáhá zvolit správný typ šroubu podle požadované pevnosti.
Kontrola a měření pevnostních tříd šroubů v praxi
Kontrola a měření pevnostních tříd šroubů probíhá kombinací vizuální inspekce a laboratorních testů, které ověřují mechanické vlastnosti materiálu. Správné stanovení pevnostní třídy je klíčové pro bezpečnostní aplikace, a proto je třeba používat ověřené metody a nástroje pro spolehlivé výsledky.
Doporučené nástroje pro měření
Pro přesné měření pevnosti šroubů se využívají tažné stroje, které testují pevnost v tahu a mez kluzu materiálu. Ultrazvukové testy umožňují neinvazivní kontrolu vnitřních vad a kvality materiálu. Další běžnou metodou je magnetická zkouška, která pomáhá odhalit trhliny či jiné defekty, jež mohou ovlivnit pevnost šroubu. Tyto metody jsou standardem u pevnostních šroubů Praha i v dalších průmyslových aplikacích.
Vizuální kontrola a značení
Vizuální kontrola se zaměřuje na čtení označení šroubů, kde například šroub 8.8 pevnost značí specifickou pevnostní třídu dle tabulky pevnosti šroubů. Je nutné rozlišovat pravé označení od falešného, protože nečitelná nebo nesprávná značka může znamenat riziko použití nevhodného šroubu. Pro správné určení pevnosti 8.8 vs A2 je třeba znát standardní průvodce označením pevnostních tříd šroubů a přihlížet k faktu, že různé třídy mají různou pevnost šroubů v tahu i ve střihu.
Odborná rada: Častou chybou je spoléhání se pouze na vizuální kontrolu bez laboratorního ověření, což může vést k nesprávné volbě šroubu v kritických místech. Pro koho se to hodí: průmyslové použití s vysokými nároky na bezpečnost. Pro koho NE: menší hobby aplikace, kde není nutné detailní laboratorní měření.
Normy a certifikace pevnostních tříd šroubů
Norma ISO 898-1 představuje základní rámec pro stanovení mechanických vlastností šroubů, včetně přesného definování pevnostních tříd šroubů. Tato norma zajišťuje jednotné označení, které umožňuje jasné rozlišení šroubů podle jejich pevnosti v tahu a ve střihu. Například označení šroub 8.8 pevnost znamená specifickou kombinaci mezí pevnosti a mez kluzu dle tabulky pevnosti šroubů, která je právě součástí této normy. Certifikace šroubů pak potvrzuje, že výrobky odpovídají požadavkům normy ISO 898-1 a dalších platných standardů. To je v praxi nezbytné pro zajištění bezpečnosti a spolehlivosti spojů, obzvlášť u pevnostních šroubů Praha, kde se klade důraz na kvalitu materiálu a přesnost výroby. Význam označení pevnostních tříd šroubů spočívá v rychlé identifikaci vhodného typu šroubu pro konkrétní aplikaci, ať už jde o běžné spojení, nebo náročnější zatížení.
Jaké jsou nejběžnější pevnostní třídy šroubů v praxi
Mezi nejpoužívanější pevnostní třídy patří 4.6, 8.8, 10.9 a 12.9. Rozdíl mezi pevností 8.8 a A2 například spočívá v materiálu a odolnosti proti korozi, což ovlivňuje použití v různých prostředích.
Tip: Při výběru pevnostní třídy šroubu vždy zkontrolujte certifikaci a označení na hlavě šroubu, abyste předešli použití nevhodného typu pro vaše konstrukční potřeby. Častou chybou je nesprávné zařazení šroubu bez ověření jeho pevnostní třídy, což může vést k selhání spoje.
Dopady namáhání a únavy materiálu na pevnostní třídy šroubů
Dlouhodobé namáhání a únava materiálu výrazně ovlivňují pevnostní třídy šroubů. I šrouby s označením 8.8 pevnost, které patří mezi pevnostní šrouby s vyšší nosností, mohou při opakovaném zatížení a nevhodných podmínkách ztrácet své mechanické vlastnosti. Únava materiálu vzniká postupným mikropoškozováním struktury kovu vlivem opakovaných cyklů zatížení, což snižuje pevnost šroubu ve střihu i v tahu.
Koroze navíc tento proces urychluje, protože chemické reakce způsobují vznik trhlin a rzi, která oslabuje materiál. Proto se pevnostní třídy šroubů v praxi často liší od teoretických hodnot uvedených v tabulkách pevnosti šroubů.
Jak se správně čte značení šroubů a jejich pevnost
Podle označení na hlavě lze snadno určit pevnost šroubu, například číslo 8.8 označuje pevnostní třídu, kde první číslo (8) znamená 800 MPa minimální pevnost v tahu a druhé číslo (.8) představuje poměr mezi pevností v tahu a mezí kluzu. Pro bezpečný provoz je nutné zohlednit dopady dlouhodobého namáhání a koroze.
Na co si dát pozor:
- Dlouhodobé zatížení vede ke snížení pevnosti i u kvalitních šroubů
- Koroze může výrazně urychlit únavu materiálu
- Pravidelná kontrola a výměna šroubů může zabránit selhání spoje
- Pro vysoké nároky volte pevnostní šrouby s odpovídající třídou a vhodnou povrchovou úpravou
Tento přístup pomáhá předejít nečekaným poruchám a prodlužuje životnost konstrukcí i spojů.
Specifické použití pevnostních tříd šroubů v průmyslu
V praxi patří mezi nejběžnější pevnostní třídy šroubů třídy 8.8, 10.9 a 12.9, což potvrzuje i tabulka pevnosti šroubů často využívaná techniky při výběru vhodného spojovacího materiálu. Šroub 8.8 pevnost nabízí dostatečnou pro běžné konstrukce, jako jsou rámové spoje, strojní zařízení nebo lehká ocelová konstrukce. Vyvážený poměr pevnosti šroubu ve střihu a tahu činí tuto třídu univerzální a ekonomickou volbou.

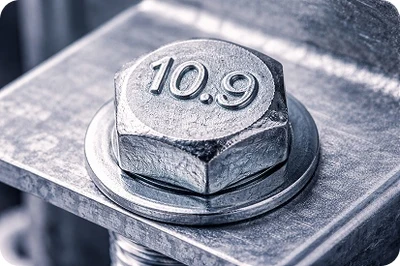

Třída 10.9 se používá zejména v automotive průmyslu a hydraulice, kde jsou spoje vystaveny vyšším mechanickým nárokům a vibracím. Díky vyšší pevnosti 10.9 umožňuje bezpečné spojení ve vysoce namáhaných aplikacích, ovšem vyžaduje přesnou montáž a kontrolu pro zamezení předčasného selhání.
Nejvyšší pevnostní třída 12.9 nachází uplatnění ve speciálních aplikacích, například v lisovnách či výrobě forem, kde se klade důraz na maximální pevnost spoje. Pevnost 12.9 je však spojena s vyšším rizikem křehkého lomu, proto je nezbytné respektovat doporučené montážní postupy a nevhodné jsou pro dynamicky namáhané spoje s rázy.
- Třída 8.8: vhodná pro běžné konstrukce, standardní použití
- Třída 10.9: určená pro automotive a hydrauliku, vyšší mechanické nároky
- Třída 12.9: speciální aplikace, lisy a formy, riziko křehkého lomu
Odborná rada: Při výběru pevnostní třídy šroubu je klíčové zohlednit typ namáhání a prostředí, aby se předešlo nebezpečí selhání spojů, například kvůli křehkému lomu u třídy 12.9. Pro lehčí a méně namáhané spoje postačí třída 8.8, naopak pro vysoce namáhané spoje v automotive volíte třídu 10.9.
Časté dotazy a odpovědi k označení a typům tříd pevnosti šroubů
Otázka: Jak se značí pevnost šroubu?
Pevnost šroubu se značí dvojčíslím, například 8.8, kde první číslo udává pevnost v tahu v MPa dělenou stem (8 znamená 800 MPa) a druhé číslo poměr meze kluzu k pevnosti (0,8). Toto označení pomáhá určit mechanické vlastnosti šroubu dle tabulky pevnosti šroubů.
Otázka: Co znamená číslo 8.8 u pevnostní třídy šroubu?
Číslo 8.8 označuje pevnost v tahu 800 MPa a mez kluzu 640 MPa (0,8 × 800). Tato třída pevnosti je standardní pro běžné konstrukční šrouby, které vyžadují vysokou pevnost a spolehlivost.
Otázka: Jaké jsou typy tříd pevnosti šroubů?
Nejčastější typy tříd pevnosti zahrnují 3.6, 6.6, 8.8, 10.9 a 12.9. Rozdíly mezi nimi spočívají v pevnosti v tahu od 300 MPa (3.6) až po 1220 MPa (12.9) a v odlišné tažnosti.
Otázka: Jaký je význam označení M6 na šroubu?
Označení M6 znamená metrický závit s nominálním průměrem 6 milimetrů. Délka šroubu se uvádí zvlášť v milimetrech, například M6 x 30 znamená šroub s průměrem 6 mm a délkou 30 mm.
Otázka: Jak teplota ovlivňuje pevnost šroubů?
Pevnost šroubů klesá s rostoucí teplotou; například šroub třídy 8.8 má při 300 °C pevnost přibližně 480 MPa místo 800 MPa při pokojové teplotě.
Otázka: Jak vybrat správnou pevnostní třídu šroubu?
Výběr pevnostní třídy závisí na zatížení spoje a prostředí použití. Třída 8.8 je vhodná pro běžné konstrukce, 10.9 pro vyšší mechanické nároky a 12.9 pro speciální průmyslové aplikace.
Otázka: Jak se kontroluje pevnostní třída šroubů v praxi?
Kontrola zahrnuje čtení značení na hlavě šroubu a laboratorní testy pevnosti v tahu a meze kluzu, často pomocí speciálních tažných strojů.
Otázka: Jaké materiály se používají pro výrobu šroubů?
Pro výrobu jsou běžné uhlíková ocel, nerezová ocel, mosaz a hliník. Povrchové úpravy, například galvanický zinek, zvyšují odolnost proti korozi.
Otázka: Jaký je vliv povrchových úprav na šrouby?
Povrchové úpravy zvyšují odolnost vůči korozi a prodlužují životnost šroubů, aniž by negativně ovlivnily jejich pevnost ve střihu nebo v tahu.
Otázka: Jaké normy upravují pevnostní třídy šroubů?
Norma ISO 898-1 stanovuje mechanické vlastnosti a značení metrických šroubů, aby byla zajištěna bezpečnost a kompatibilita výrobků.
Otázka: Co způsobuje únavu materiálu u šroubů?
Opakované zatížení a korozivní prostředí mohou způsobit únavu materiálu, což snižuje pevnost a může vést k prasknutí i u šroubů vysoké pevnostní třídy.
Otázka: Jaká jsou omezení použití šroubů třídy 12.9?
Šrouby 12.9 jsou velmi pevné, ale méně houževnaté a náchylné k prasknutí při nárazových a ohybových zatíženích, proto se používají jen ve specializovaných aplikacích.
Otázka: Jak se určuje mez kluzu u šroubů?
Mez kluzu se vypočítá jako první číslo pevnostní třídy × 100 × druhé číslo; u 8.8 je to 800 MPa × 0,8 = 640 MPa.
Otázka: Jaké jsou rozdíly mezi jemným a hrubým závitem?
Jemný závit má menší stoupání a lepší pevnost spoje, hrubý závit je odolnější proti poškození a vhodný pro rychlou montáž.
Otázka: Jak se správně čte značení šroubů?
Značení kombinuje metrický průměr (například M8), délku a pevnostní třídu (například 8.8), což dohromady určuje vhodnost šroubu pro konkrétní použití.
