Správný výpočet průměru řemenic je klíčový pro efektivní provoz strojních zařízení a správné napnutí klínového řemene. Při měření řemenice je nutné zohlednit profil řemene i konstrukční parametry, aby se předešlo předčasnému opotřebení či poruše. Přesný výpočet zajistí dlouhou životnost a spolehlivost celého pohonného systému.
📋 Shrnutí v bodech
- Průměr řemenice se měří vnějším průměrem (OD) a je klíčový pro správný výpočet převodu.
- Standardní profily řemenic jsou SPZ, SPA, SPB a SPC, které odpovídají šířkám drážek od 9,5 do 22 mm.
- Pro správné upevnění řemenice je nutné změřit průměr hřídele a vybrat vhodné upínací pouzdro Taper-bush.
- Vícenásobné řemenice musí mít odpovídající počet drážek pro správný přenos síly.
- Pravidelná údržba a měření rozměrů řemenic prodlužují životnost strojních zařízení.
Jak změřit průměr řemenice přesně a správně
Přesné měření průměru řemenice je základem pro správný výpočet a následný výběr komponentů strojního zařízení. Průměr řemenice se měří jako vnější průměr (OD) pomocí digitálního kalibru s přesností na milimetry. Dále je nutné změřit šířku drážky a počet drážek, které musí odpovídat profilům klínového řemenu a počtu řemenů u vícenásobných řemenic.
Jak správně změřit vnější průměr řemenice

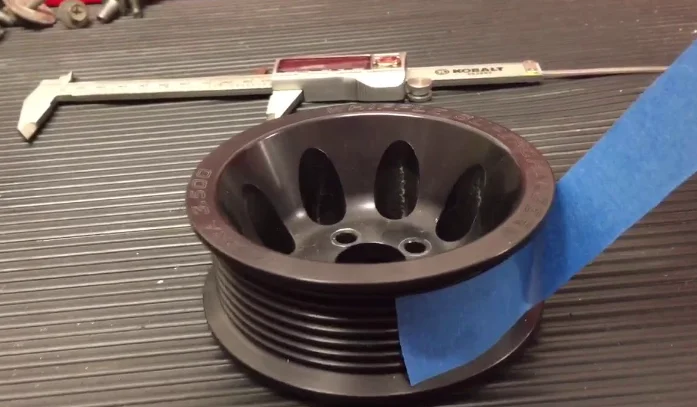

Pro měření vnějšího průměru (OD) řemenice použijte digitální kalibr, který umožňuje přesnost na 0,01 mm. Přiložte čelisti kalibru na nejširší část řemenice a odečtěte hodnotu přímo z displeje. Tento postup zajistí přesný výsledek potřebný pro výpočet průměru řemenice.
- Připravte digitální kalibr a očistěte řemenici od nečistot.
- Umístěte kalibr na vnější okraj řemenice v kolmém směru.
- Změřte největší průměr a zaznamenejte hodnotu.
Měření šířky drážky a počtu drážek
Šířka drážky odpovídá profilu řemenice a musí přesně sedět na klínový řemen, aby nedocházelo k nadměrnému opotřebení řemenice a řemene. U vícenásobných řemenic je důležité změřit také počet drážek, protože musí odpovídat počtu současně vedených řemenů pro správný přenos síly a vyvážený chod převodu.
- Použijte digitální kalibr k měření šířky jedné drážky na řemenici.
- Spočítejte celkový počet drážek na řemenici.
- Ověřte, že profil drážek odpovídá standardům SPZ až SPC podle typu klínového řemenu.
- Zkontrolujte upínací pouzdro a stav řemenice, aby nedocházelo k opotřebení ovlivňujícímu měření.
Tip: Častou chybou je nepřesné měření šířky drážky nebo ignorování počtu drážek u vícenásobných řemenic, což vede k nesprávnému výběru řemenu a zkrácení životnosti převodu.
Vzorce a matematické postupy pro výpočet průměru řemenic
Pro správný výpočet průměru řemenice je třeba znát základní vztahy mezi otáčkami řemenice, rychlostí klínového řemene a délkou řemene. Tyto parametry se propojují ve vzorcích, které umožňují přesné určení průměru s ohledem na konstrukční požadavky a napnutí řemene.
Základní vzorec pro výpočet průměru řemenice podle otáček
Základním vzorcem pro výpočet průměru řemenice d (v milimetrech) je vztah:
d = (60 × v) / (π × n)
kde v představuje rychlost řemene v metrech za sekundu, n jsou otáčky řemenice za minutu a π je přibližně 3,1416. Tento vzorec vychází z potřeby sladit obvodovou rychlost řemene s otáčkami řemenice tak, aby nedocházelo k nežádoucímu skluzu nebo zvýšenému opotřebení řemenice.
Úpravy vzorce podle délky a napnutí řemene
Délka řemene a jeho napnutí ovlivňují výsledný průměr řemenice, protože delší řemeny vyžadují větší průměr pro zachování správného napnutí a zabránění skluzu. Napětí řemene se musí zohlednit korekcí ve výpočtu, která zvyšuje průměr řemenice o několik milimetrů v závislosti na tuhosti a typu klínového řemene. Při návrhu řemenového převodu je proto nutné tyto parametry vzít v úvahu a upravit vzorec podle doporučení výrobců a technických norem, například podle informací na portálu Eagri.cz.
| Parametr | Vliv na průměr řemenice | Poznámka |
|---|---|---|
| Otáčky řemenice | Přímý vliv | Vyšší otáčky znamenají menší průměr |
| Délka řemene | Nepřímý vliv | Delší řemen vyžaduje větší průměr |
| Napnutí řemene | Korekce | Vyšší napnutí zvyšuje požadovaný průměr |
Tip: Při měření řemenice vždy zkontrolujte profil řemenice a stav upínacího pouzdra, protože opotřebení řemenice může ovlivnit přesnost výpočtu a funkci řemenového převodu.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Výběr profilu řemenice podle šířky drážky a typu řemene
Správný výběr profilu řemenice je klíčový pro optimální funkci řemenového převodu v strojních zařízeních. Profil řemenice musí přesně odpovídat šířce drážky a typu klínového řemene, aby bylo dosaženo efektivního přenosu síly a minimalizováno opotřebení řemenice i řemene.
Standardní profily řemenic a jejich šířky drážek
Profil řemenice určuje šířku drážky, která musí odpovídat rozměru klínového řemene. Nejčastěji se používají profily SPZ, SPA, SPB a SPC, jejichž šířky drážek se pohybují od 9,5 do 21 mm. Tabulka přehledně ukazuje základní rozměry:
| Profil řemenice | Šířka drážky (mm) | Kompatibilní řemeny |
|---|---|---|
| SPZ | 9,5 | SPZ klínové řemeny |
| SPA | 12,5 | SPA klínové řemeny |
| SPB | 16 | SPB klínové řemeny |
| SPC | 21 | SPC klínové řemeny |
Kompatibilita profilů s klínovými řemeny
Správný profil řemenice zajišťuje těsné sednutí klínového řemene v drážce, což umožňuje efektivní přenos síly bez zbytečných ztrát nebo skluzu. Nesoulad mezi profilem řemenice a šířkou řemene může vést k rychlému opotřebení řemenice i řemene a ovlivnit spolehlivost převodu. Proto je při výpočtu průměru řemenice a výběru profilu třeba zohlednit také upínací pouzdro a stav opotřebení řemenice.
Význam průměru hřídele a upevnění řemenice
Průměr hřídele je klíčovým technickým parametrem pro výběr upínacího pouzdra typu Taper-bush, které zajišťuje pevné a bezpečné uchycení řemenice na hřídeli. Přesné změření průměru hřídele (obvykle s tolerancí ±0,01 mm) je nezbytné pro správný výběr pouzdra, které minimalizuje vůli a zabraňuje pootočení řemenice během provozu. Tento parametr přímo ovlivňuje výpočet průměru řemenice, protože správný průměr řemenice musí odpovídat profilu klínového řemene a zároveň kompatibilitě s hřídelí.
Nesprávný výpočet nebo nepřesné měření průměru řemenice často vede k předčasnému opotřebení řemenice, nerovnoměrnému přenosu síly a snížení účinnosti řemenového převodu. Upínací pouzdro Taper-bush s přesně zvoleným průměrem zaručuje pevné spojení mezi hřídelem a řemenicí, čímž se minimalizuje riziko vibrací, poškození hřídele nebo řemenice a zvyšuje se celková spolehlivost stroje.
Pro měření průměru hřídele doporučuji používat kalibrované mikrometry nebo třmenové měřidla, přičemž je třeba měřit na několika místech hřídele, aby se zachytil případný kuželovitý tvar nebo opotřebení. Přesnost měření by měla být minimálně na setiny milimetru (0,01 mm), protože i malé odchylky mohou ovlivnit funkčnost upínacího pouzdra a řemenice.
Tip: Častou chybou je zanedbání kontroly průměru hřídele před montáží řemenice, což vede k volnému uložení a rychlému opotřebení. Pro koho se tento postup hodí: výrobci a servisní technici průmyslových strojů, kteří potřebují zajistit dlouhodobou spolehlivost pohonů. Pro koho NE: zařízení s nízkými nároky na přesnost upevnění, kde se používají jiné typy spojení než Taper-bush.
Údržba a kontrola opotřebení řemenic
Pravidelná údržba a kontrola opotřebení řemenic výrazně prodlužuje jejich životnost a zajišťuje spolehlivý řemenový převod. Přesné měření vnějšího průměru řemenice (OD) a šířky drážky umožňuje včas odhalit opotřebení, které způsobuje nerovnoměrný přenos síly a riziko poruch pohonného systému.
Známky opotřebení řemenic

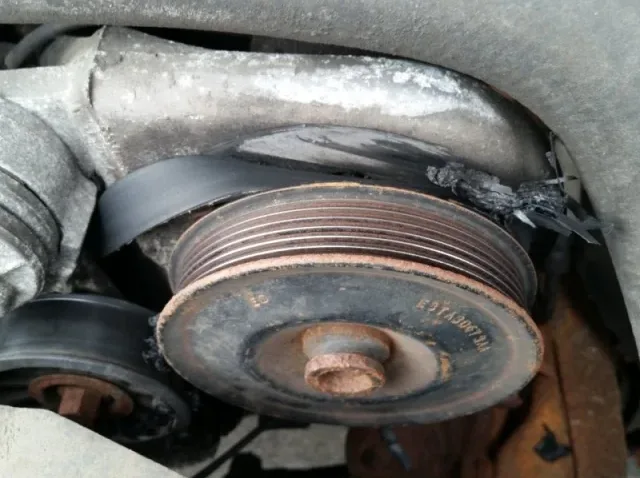

Opotřebení řemenice se projevuje povrchovými trhlinami, zářezy a deformacemi tělesa, které ovlivňují profil řemenice a kompatibilitu s klínovým řemenem. Zvýšené vibrace a nepravidelný zvuk během provozu signalizují poškození upínacího pouzdra nebo nerovnoměrné napnutí řemene. Nerovnoměrné opotřebení vede ke ztrátě hmotnosti materiálu řemenice, což způsobuje nestabilitu řemenového převodu a snižuje přenos výkonu.
Doporučené postupy údržby
Pro prevenci poruch provádějte pravidelné měření vnějšího průměru řemenice a šířky drážky, přičemž kontrolujte také průměr hřídele pro správný výběr upínacího pouzdra typu Taper-bush. Sledujte stav povrchu řemenice a opotřebení klínového řemene, zejména u vícenásobných řemenic s více drážkami, kde musí být počet drážek přesně sladěn s počtem řemenů. Údržba by měla zahrnovat čištění řemenice, kontrolu upevnění a včasnou výměnu opotřebených dílů podle naměřených rozměrů.
Častá chyba: Nedostatečná kontrola průměru řemenice a upevnění vede k nesprávnému napnutí řemene, což zvyšuje opotřebení a riziko poškození převodu.
Pro koho se to hodí: Pravidelná údržba je nezbytná u strojních zařízení s vysokými otáčkami řemenic a vícenásobnými řemenovými převody. Naopak u jednoduchých a nízkovýkonných pohonů lze intervaly kontrol prodloužit, ale bez úplného vynechání.
Metody měření průměru v provozních podmínkách
Nástroje pro měření průměru řemenic
Pro přesné změření průměru řemenice v provozních podmínkách se používají následující měřidla:
- digitální kalibr s přesností 0,05 až 0,1 mm, vhodný pro odečet vnějšího průměru (OD) řemenice bez nutnosti demontáže,
- posuvné měřítko s minimálním rozlišením 0,1 mm, které umožňuje rychlé a opakované měření v různých místech řemenice,
- ocelové měřicí pásmo pro obvodová měření řemenic s průměrem nad 200 mm, přičemž obvod se přepočítá na průměr podle vzorce D = obvod / π (přesnost ±0,2 mm),
- mikroklínové měřidlo pro kontrolu profilu drážky řemenice a kompatibility s klínovým řemenem, což je nezbytné pro správný výpočet průměru řemenice a volbu odpovídajícího profilu (SPZ, SPA, SPB, SPC).
Použití těchto nástrojů umožňuje přesné zjištění aktuálních rozměrů i detekci opotřebení, které může způsobit snížení průměru a tím ovlivnit efektivitu řemenového převodu.
Postup měření přímo ve stroji
Měření průměru řemenice bez demontáže vyžaduje umístění měřidla na nejširší místo vnějšího obvodu řemenice, typicky na její vnější kruhový profil. Doporučuje se provést minimálně tři měření v různých úhlech kolem obvodu, například v rozestupech po 120°, a následně vypočítat aritmetický průměr hodnot. Tento postup eliminuje vliv lokálního opotřebení nebo deformace materiálu. Pro výpočet průměru řemenice podle naměřených hodnot platí vzorec:
- D = (D1 + D2 + D3) / 3, kde D1, D2, D3 jsou jednotlivá měření průměru v milimetrech.
Přesné měření a průměrování zajišťují správný výpočet průměru řemenice, což je klíčové pro návrh optimálního řemenového převodu a volbu vhodného klínového řemene s odpovídajícím profilem a délkou.
Tip: Častou chybou je měřit průměr pouze na jednom místě, což vede k nepřesnostem kvůli opotřebení nebo deformacím. Vždy měřte na více místech a výsledky zprůměrujte.
Odborná rada: Pro stroje s vysokými otáčkami nebo významným výkonem volte měření s přesností do 0,05 mm a pravidelně kontrolujte průměr řemenice kvůli opotřebení, které může způsobit snížení efektivity převodu a zvýšení vibrací. Tento postup se hodí zejména pro průmyslové stroje s klínovými řemeny profilů SPZ až SPC. Naopak u malých domácích zařízení s nízkým výkonem lze použít jednodušší měřidla s přesností 0,1 mm.
Časté dotazy
Jak spočítat průměr řemenice podle otáček a rychlosti řemene?
Použijte vzorec d = (60 v) / (π n), kde d je průměr v mm, v rychlost řemene v m/s a n otáčky za minutu.
Jak správně změřit vnější průměr řemenice?
Použijte digitální kalibr a změřte nejširší část řemenice s přesností na 0,1 mm.
Jaký profil řemenice vybrat pro klínový řemen SPB?
Pro profil SPB zvolte řemenici se šířkou drážky 16 mm, kompatibilní s klínovými řemeny typu 17/B.
Jak často kontrolovat opotřebení řemenic?
Doporučuje se kontrolovat stav řemenic nejméně jednou za měsíc nebo podle provozu stroje.
Jaký vliv má průměr hřídele na výběr řemenice?
Průměr hřídele určuje velikost upínacího pouzdra Taper-bush, které zajišťuje pevné upevnění řemenice.
Jaké nástroje použít pro měření průměru řemenice přímo na stroji?
Vhodné jsou digitální kalibr, posuvné měřítko, měřicí pásmo a mikroklínové měřidlo s přesností do 0,1 mm.
Jaké jsou hlavní známky opotřebení řemenic?
Povrchové trhliny, deformace tvaru, nerovnoměrné napnutí řemene a vibrace během provozu.
Jak korigovat výpočet průměru řemenice při opotřebení?
Při opotřebení je třeba přihlédnout k změnám rozměrů řemenice a případně zvýšit průměr pro bezpečný provoz.
Lze měřit průměr řemenice bez její demontáže?
Ano, pomocí vhodných měřidel lze průměr měřit přímo na stroji bez nutnosti demontáže.
Jak vybrat správný průměr řemenice pro efektivní přenos výkonu?
Zohledněte otáčky, délku řemene, napnutí a kompatibilitu profilu řemenice s řemenem.
Jak spočítat úhel opásání řemene na řemenici?
Úhel opásání lze vypočítat pomocí vzorce zahrnujícího průměr řemenice a vzdálenost mezi řemenicemi, typicky se pohybuje kolem 120° až 180° pro optimální přenos síly.
Jak určit správné napnutí řemene pro efektivní přenos výkonu?
Správné napnutí řemene by mělo být mezi 10-20 % maximálního přípustného zatížení řemene, což lze změřit pomocí napínacích zařízení nebo siloměru, aby se zabránilo prokluzu i nadměrnému opotřebení.
