Oprava vrtačky svépomocí vyžaduje znalost jejího elektrického schématu a základních součástí, jako jsou uhlíkové kartáče nebo ložiska. Správná demontáž vrtačky je klíčová pro bezpečný a efektivní servis, který prodlouží její životnost a spolehlivost. Podrobný návod vám pomůže zvládnout všechny kroky krok za krokem.
📋 Shrnutí v bodech
- Životnost uhlíkových kartáčů je 100-200 hodin provozu, výměna je nutná při opotřebení pod 5 mm.
- Elektrický motor vrtačky má výkon 500-800 W a regulace otáček dosahuje až 3000 ot./min.
- Ložiska typu 6201 mají rozměry 12 × 32 × 10 mm a mazání zvládnou teploty do 120 °C.
- Standardní doba opravy ve specializovaném servisu je do 1 týdne.
- Pro správnou diagnostiku a opravu je vhodné použít multimetr, izolované kleště a magnetický šroubovák.

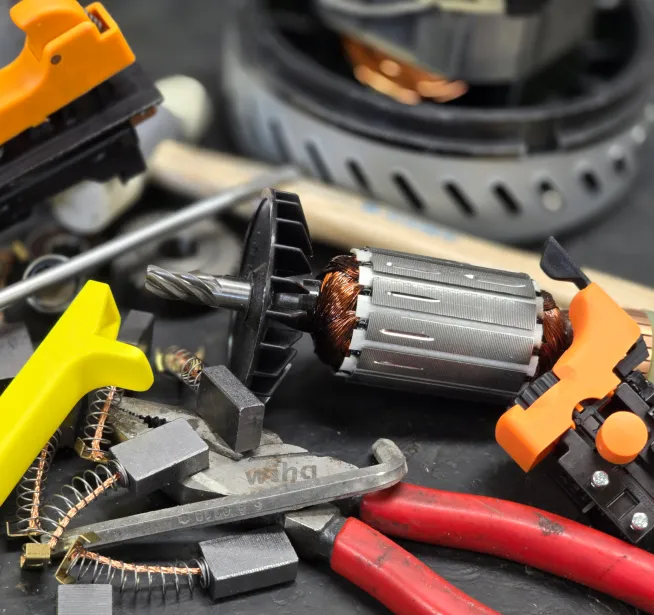

Jak rozebrat vrtačku a demontovat klíčové komponenty
Demontáž vrtačky vyžaduje pečlivý postup odšroubování 6-8 šroubů, odstranění krytu a vyjmutí klíčových komponentů jako jsou uhlíkové kartáče a převodovka. Tyto kroky umožní důkladnou kontrolu a případnou opravu zařízení včetně příklepového mechanismu podle elektrického schématu vrtačky.
Odšroubování a odstranění krytu
Nejprve pomocí vhodného šroubováku odšroubujte 6 až 8 šroubů držících kryt vrtačky. Kryt opatrně sejmete, aby nedošlo k poškození vnitřních částí. Ujistěte se, že vrtačka je před demontáží odpojena od elektrické sítě pro bezpečnost.
Vyjmutí uhlíkových kartáčů
Uhlíkové kartáče mají rozměry přibližně 10×6×20 mm a životnost 100-200 hodin provozu. Vyjměte je z držáků a zkontrolujte opotřebení – pokud je délka kartáče menší než 5 mm, doporučuje se výměna. Kartáče zajišťují přenos elektrického proudu na rotor a jejich stav ovlivňuje výkon vrtačky.
Kontrola převodovky a příklepového mechanismu
Po odstranění krytu lze demontovat převodovku, která obsahuje klínová ozubená kola a pružiny příklepového mechanismu. Zkontrolujte opotřebení ozubení a stav pružin, protože jejich funkce je klíčová pro správný chod příklepu a regulátor otáček vrtačky.
| Nářadí | Účel | Doporučení |
|---|---|---|
| Křížový šroubovák | Odšroubování šroubů krytu | Vhodný rozměr šroubů |
| Ploché páčidlo | Jemné uvolnění krytu | Zabraňte poškození plastu |
| Multimetr | Testování elektrických spojů | Při diagnostice závad |
| Náhradní uhlíkové kartáče | Výměna při opotřebení | Podle rozměrů originálu |
Diagnostika a identifikace běžných závad vrtačky svépomocí
Diagnostika závad vrtačky představuje nezbytný základ pro efektivní opravu svépomocí. Zaměřte se na přesnou kontrolu tlačítka napájení, spínače a klíčových mechanických částí podle elektrického schématu daného modelu.
Kontrola tlačítka napájení a spínače
Tlačítko napájení bývá příčinou až 40 % nefunkčnosti vrtaček. Pro ověření kontaktů použijte multimetr nastavený na testování kontinuity. Spínač musí být dimenzován na proud do 10 A při 230 V, což odpovídá běžnému provozu vrtačky s výkonem 500-800 W. Při zjištění přerušeného nebo spáleného kontaktu je nutná kompletní výměna spínače, což vyžaduje demontáž 6-8 šroubů a sejmutí krytu. Častá chyba: nesprávné zapojení kontaktů po výměně spínače může způsobit zkrat nebo úplnou nefunkčnost zařízení.
Kontrola motoru a převodovky
Problémy s vrtáním, pokles výkonu nebo nepravidelná regulace otáček často souvisejí s opotřebením uhlíkových kartáčů, jejichž životnost se pohybuje mezi 100 až 200 hodinami provozu. Kartáče o rozměrech přibližně 10 × 6 × 20 mm je třeba vyměnit, pokud jejich délka klesne pod 5 mm. Pomocí multimetru změřte odpor vinutí motoru a ověřte správnou funkci elektrického regulátoru otáček, který umožňuje plynulou změnu rychlosti v rozsahu 0-3000 ot./min. Dále zkontrolujte ložiska typu 6201 (12 × 32 × 10 mm) v hřídeli vřetena, která musí být správně namazaná mazivem odolným do 120 °C. Opotřebená ložiska nebo poškozená převodovka s poměrem 1:5 až 1:10 mohou způsobit přehřívání a ztrátu výkonu.
Tip: Před jakoukoliv demontáží nebo testováním elektrických částí vždy odpojte vrtačku od napájení a počkejte minimálně 5 minut na vybití kondenzátorů, aby nedošlo k úrazu elektrickým proudem.
Elektrické schéma vrtačky a princip jejího zařízení
Elektrické schéma vrtačky s vysvětlením jednotlivých částí je základním předpokladem pro úspěšnou opravu vrtačky svépomocí. Pochopení funkce motoru, regulátoru otáček a převodového poměru pomáhá při diagnostice závad, demontáži vrtačky a výměně uhlíkových kartáčů.
Motor a jeho parametry
Motor vrtačky má výkon v rozmezí 500 až 800 W a představuje hlavní zdroj energie pro vrtání. Tento elektromotor přeměňuje elektrickou energii na mechanickou sílu, která se přenáší na vrták. Výkon motoru ovlivňuje maximální rychlost a sílu vrtání.
Regulátor otáček a jeho funkce
Regulátor otáček vrtačky využívá triak nebo tyristor k plynulé změně otáček až do 3000 otáček za minutu. Tento prvek umožňuje přizpůsobit rychlost vrtání různým materiálům a zabraňuje přetížení motoru během testování vrtačky nebo běžného provozu.
Převodový poměr a bezpečnostní lhůta
Převodový poměr mezi motorem a vrtákem se pohybuje od 1:5 do 1:10, což znamená snížení otáček a zvýšení krouticího momentu. Po odpojení od sítě platí bezpečnostní lhůta přibližně 5 minut, během níž může motor stále pomalu rotovat kvůli setrvačnosti.
| Komponenta | Hodnota / Funkce | Poznámka |
|---|---|---|
| Motor | Výkon 500-800 W | Základní zdroj síly |
| Regulátor otáček | Triak/tyristor do 3000 ot./min | Plynulá regulace rychlosti |
| Převodový poměr | 1:5 až 1:10 | Zvýšení krouticího momentu |
Tip: Při opravě vrtačky svépomocí je třeba dbát na bezpečnost a respektovat bezpečnostní lhůtu. Častou chybou bývá okamžité zasahování do vnitřních částí bez dostatečného vychladnutí motoru, což může vést k úrazu. Tento návod na opravu vrtačky doma doporučuji doplnit o přesné schéma vrtačky a oprava pak proběhne efektivněji.
Výměna a údržba ložisek a uhlíkových kartáčů
Správná údržba ložisek a uhlíkových kartáčů patří k základním úkonům při opravě vrtačky svépomocí. Následující postupy vám pomohou zvládnout výměnu těchto dílů bezpečně a efektivně.
Výměna ložisek typu 6201
Ložiska vrtačky typu 6201 mají přesné rozměry 12 × 32 × 10 mm a jsou umístěna na hřídeli vrtacího vřetena. Při demontáži vrtačky je nutné nejprve odstranit stará ložiska pomocí vhodných nástrojů, například stahováku. Nová ložiska je třeba namontovat rovnoměrně a bez poškození. Pro správnou funkci doporučuji použít mazivo s teplotní odolností do 120 °C, které zajistí hladký chod a prodlouží životnost ložisek.
Údržba a výměna uhlíkových kartáčů
Uhlíkové kartáče o rozměrech 10 × 6 × 20 mm je třeba vyměnit, pokud jejich délka klesne pod 5 mm. Během výměny je důležité odpojit elektrické schéma vrtačky a zkontrolovat také regulátor otáček vrtačky. Postup zahrnuje demontáž krytu kartáčů, vyjmutí starých kartáčů a instalaci nových. Pravidelná kontrola a výměna kartáčů výrazně přispívá ke spolehlivému chodu a správné funkci stroje.
Doporučená maziva pro ložiska:
- Litné mazivo s odolností do 120 °C
- Speciální mazivo pro elektrické nářadí
- Univerzální ložiskový olej s dobrou viskozitou
Tip: Po výměně ložisek a kartáčů proveďte testování vrtačky, abyste ověřili správnou funkci a eliminovali možné závady vzniklé během opravy.
Postup krok za krokem: jak opravit vrtačku svépomocí
Pro úspěšnou opravu vrtačky svépomocí je nezbytné dodržet přesný postup od přípravy nářadí přes diagnostiku až po testování po opravě. Tento návod vám krok za krokem ukáže, jak opravit vrtačku doma a správně zvládnout i výměnu vrtáku s nastavením upínacího sklíčidla.
Příprava nářadí a bezpečnost
K opravě vrtačky se hodí magnetický šroubovák, kleště s izolovanými rukojeťmi a další základní nástroje. Bezpečnost při demontáži vrtačky je klíčová, proto před zahájením odpojte přístroj od elektrické sítě a pracujte na nevodivém povrchu.
Diagnostika a výměna poškozených dílů
Diagnostikujte nejčastější závady jako opotřebení uhlíkových kartáčů, ložisek vrtačky nebo poruchu spínače. Výměna těchto částí obvykle vyžaduje demontáž vrtačky podle elektrického schématu vrtačky a následnou instalaci nových dílů včetně případného nastavení regulátoru otáček vrtačky.
Sestavení a testování vrtačky
Po opravě vrtačku pečlivě sestavte a proveďte testování vrtačky nejprve 10 minut bez zátěže, poté 5 minut při plné zátěži. Tím ověříte správnou funkci a bezpečnost zařízení před běžným používáním.
- Příprava nářadí – připravte magnetický šroubovák, izolované kleště a další nástroje
- Demontáž vrtačky – odpojte napájení a opatrně rozebrat kryt a vnitřní části
- Diagnostika závad – zkontrolujte uhlíkové kartáče, ložiska a spínač podle elektrického schématu vrtačky
- Výměna poškozených dílů – nahraďte opotřebené nebo poškozené části novými
- Sestavení vrtačky – složte všechny díly zpět do původní polohy
- Testování vrtačky – proveďte provozní testy bez a s plnou zátěží
Tip: Častá chyba při opravě vrtačky je nedostatečné utažení šroubů při sestavování, což může vést k vibracím a dalším problémům. Dodržujte přesný postup a bezpečnostní opatření.
Bezpečnostní zásady při opravě elektrického nářadí
Bezpečnost při opravě vrtačky patří k nejdůležitějším krokům, které zajistí, že práce proběhne bez rizika úrazu či poškození zařízení. Dodržování přesných pravidel ochrany minimalizuje riziko zásahu elektrickým proudem a mechanických poranění.
Odpojení a bezpečnostní lhůty
Před zahájením demontáže vrtačky vždy odpojte zařízení od elektrické sítě 230 V a dodržte bezpečnostní lhůtu minimálně 5 minut, aby se vybily kondenzátory v obvodu regulátoru otáček. Tato lhůta je nezbytná pro snížení rizika úrazu elektrickým proudem zejména při výměně uhlíkových kartáčů nebo manipulaci s tlačítkem napájení, které je dimenzováno na proud do 10 A. Nedodržení této lhůty patří mezi časté chyby, které vedou k nebezpečným zkratům nebo poškození elektroniky.
Použití izolovaných nástrojů a ochranných pomůcek
Při opravě vrtačky používejte výhradně nástroje s izolovanými rukojeťmi, například šroubováky s magnetickou špičkou a kleště, které zabraňují průchodu elektrického proudu. Doporučuji také ochranné brýle a rukavice z elektroizolačního materiálu, protože při manipulaci s regulátorem otáček nebo ložisky vrtačky může dojít k jiskření nebo mechanickému poškození.
- Používejte nástroje s izolovanými rukojeťmi
- Noste elektroizolační rukavice a ochranné brýle
- Dodržujte minimální bezpečnostní lhůtu 5 minut po odpojení od sítě
Tip: Častou chybou při opravě vrtačky svépomocí je práce bez odpojení napájení, což může vést k úrazu elektrickým proudem i po vypnutí zařízení. Dodržení bezpečnostních lhůt a používání izolovaných nástrojů výrazně snižuje toto riziko.
Tipy na údržbu vrtačky pro prodloužení její životnosti
Údržba vrtačky je klíčová pro prodloužení její životnosti a prevenci častých poruch. Tento návod na údržbu a opravu vrtačky doma vám pomůže zachovat výkon a funkčnost nástroje bez nutnosti odborného servisu.
Kontrola a výměna uhlíkových kartáčů
Uhlíkové kartáče je vhodné kontrolovat zhruba po 20 až 30 hodinách provozu. Příznaky opotřebení zahrnují jiskření nebo přerušovaný chod motoru. Včasná výměna uhlíkových kartáčů zabrání poškození elektrického schématu vrtačky a prodlouží životnost zařízení.
Mazání ložisek a čištění vrtačky
Ložiska vrtačky je nutné pravidelně mazat kvalitním mazivem odolným do 120 °C, aby se snížilo tření a opotřebení. Čištění větracích otvorů zabraňuje přehřívání motoru a poškození regulátoru otáček vrtačky. Pravidelná údržba zahrnuje také demontáž vrtačky pro důkladné čištění a kontrolu vnitřních částí.
Tipy na opravu vrtačky bez odborníka zahrnují:
- pravidelnou kontrolu a případnou výměnu uhlíkových kartáčů
- mazání ložisek předepsaným mazivem
- čištění větracích otvorů a celého povrchu vrtačky
- správné skladování na suchém místě mimo přímé slunce
Díky těmto krokům snížíte riziko závad a usnadníte případné testování vrtačky při hledání poruchy.
Doporučení na náhradní díly a jejich kompatibilitu
Pro úspěšnou opravu vrtačky svépomocí je nezbytný přesný výběr náhradních dílů a využití kvalitních servisních manuálů s detailním elektrickým schématem. Tyto manuály usnadňují demontáž vrtačky, výměnu uhlíkových kartáčů (typicky 10 × 6 × 20 mm s životností 100-200 hodin provozu) i ložisek (standardně 6201 s rozměry 12 × 32 × 10 mm) a zajišťují kompatibilitu dílů s konstrukcí a elektrickým obvodem vrtačky.
Výběr značek náhradních dílů
Makita nabízí náhradní díly s vysokou kvalitou a přesnými rozměry, které odpovídají originálním komponentům. Díky podrobným servisním manuálům s elektrickým schématem a doporučenými postupy na výměnu regulátoru otáček vrtačky (0-3000 ot./min) je kompatibilita zaručena i u starších modelů. Bosch poskytuje široký sortiment dílů za střední ceny, avšak u některých starších modelů může být kompatibilita omezená, což vyžaduje pečlivou kontrolu rozměrů a elektrických parametrů. Ekonomická varianta Einhell je vhodná pro méně náročné uživatele, ale jejich díly mají nižší životnost a často vyžadují po opravě důkladné testování vrtačky, aby se předešlo předčasným závadám.
| Značka | Kvalita dílů | Cena | Kompatibilita s modely | |
|---|---|---|---|---|
| Makita | Vysoká | Vyšší | Široká, podložená servisními manuály | |
| Bosch | Střední | Střední | Dobrá, u starších modelů omezená | |
| Einhell | Nižší | Nízká | Omezená, vhodná pro méně náročné uživatele |
Význam servisních manuálů
Servisní manuály značek jako Makita obsahují detailní elektrické schéma vrtačky, včetně zapojení motoru s výkonem 500-800 W a regulátoru otáček založeného na triaku či tyristoru. Tyto manuály přesně popisují postupy výměny klíčových komponent, jako jsou uhlíkové kartáče, ložiska a spínače (dimenzované na 10 A při 230 V), což výrazně snižuje riziko chyb při opravě. Dodržení doporučených postupů a kompatibilita dílů prodlužují životnost vrtačky a zajišťují bezpečný provoz.
Tip: Častou chybou při opravě vrtačky svépomocí je použití nekompatibilních uhlíkových kartáčů nebo ložisek, které mají odlišné rozměry, což vede k rychlému opotřebení a poruchám převodovky. Proto doporučuji vždy ověřit rozměry a elektrické parametry dílů podle servisního manuálu konkrétního modelu.
Pro koho se to hodí: Tento přístup je vhodný pro uživatele s alespoň základními zkušenostmi s elektrikou a mechanikou, kteří chtějí prodloužit životnost své vrtačky kvalitními díly. Pro koho NE: Nedoporučuje se pro laiky bez znalosti elektrických schémat a bezpečnostních zásad, protože nesprávná výměna může způsobit poškození zařízení nebo úraz elektrickým proudem.
Časté dotazy a odpovědi k opravě vrtačky svépomocí
Otázka: Jak často měnit uhlíkové kartáče ve vrtačce?
Uhlíkové kartáče mají životnost 100-200 hodin provozu; výměnu proveďte, pokud délka kartáče klesne pod 5 mm.
Otázka: Jak správně odšroubovat kryt vrtačky?
Odšroubujte 6-8 šroubů ve správném pořadí a pečlivě je uschovejte, aby nedošlo ke ztrátě během demontáže vrtačky.
Otázka: Co dělat, když vrtačka přestane vrtat?
Zkontrolujte tlačítko napájení, spínač a stav uhlíkových kartáčů; často pomůže výměna kartáčů nebo kontrola ložisek vrtačky.
Otázka: Jak vyměnit ložiska ve vrtačce?
Použijte ložiska typu 6201 (12 × 32 × 10 mm), nasaďte je správně a namažte mazivem odolným do 120 °C, aby byla zajištěna dlouhá životnost.
Otázka: Jaké nástroje potřebuji k opravě vrtačky doma?
Základ tvoří magnetický šroubovák, kleště s izolovanými rukojeťmi, multimetr a vhodné klíče pro bezpečnou a přesnou opravu.
Otázka: Jak nastavit rychlost vrtačky podle materiálu?
Regulátor otáček vrtačky nabízí plynulou změnu od 0 do 3000 ot./min; pro měkké materiály volte nižší otáčky, u tvrdých materiálů zvolte vyšší.
Otázka: Jak dlouho trvá oprava vrtačky ve specializovaném servisu?
Obvyklá doba opravy je do 7 dnů po diagnostice a odsouhlasení ceny, což je rychlejší než domácí oprava náročných závad.
Otázka: Jak bezpečně pracovat na elektrické části vrtačky?
Před zahájením demontáže odpojte vrtačku od sítě, počkejte minimálně 5 minut na vybití kondenzátorů a používejte izolované nástroje.
Otázka: Jak správně nastavit upínací sklíčidlo ve vrtačce?
Vrták vložte do sklíčidla, pevně dotáhněte rukou, ale nepřetahujte, aby nedošlo k poškození mechanismu nebo vrtáku.
Otázka: Jak prodloužit životnost vrtačky pravidelnou údržbou?
Kontrolujte stav uhlíkových kartáčů každých 100 hodin, pravidelně mažte ložiska a čistěte větrací otvory od prachu.
Otázka: Jak odstranit závadu svépomocí, když vrtačka nefunguje?
Zaměřte se na stav kartáčů, tlačítka napájení a spínače; často pomůže výměna opotřebených dílů nebo vyčištění kontaktů.
Otázka: Jak postupovat při rozebrání a sestavení vrtačky?
Postupně odšroubujte kryt, vyjměte uhlíkové kartáče a převodovku, po opravě díly složte v obráceném pořadí s kontrolou elektrického schématu vrtačky.
Otázka: Jaké jsou hlavní části vrtačky podle schématu?
Základ tvoří motor, převodovka, uhlíkové kartáče, regulátor otáček vrtačky, tlačítko napájení a upínací sklíčidlo.
Otázka: Jak opravit tlačítko napájení ve vrtačce?
Zkontrolujte kontakty tlačítka, pokud jsou opotřebované nebo poškozené, vyměňte spínač s parametry 10 A při 230 V.
Otázka: Jak otestovat vrtačku po opravě?
Proveďte test 10 minut bez zatížení a 5 minut při plné zátěži, sledujte správnou funkci, regulaci otáček a hlučnost zařízení.
