Výroba mini traktoru doma otevírá možnost vytvořit spolehlivý stroj přesně podle vašich potřeb. Zvládnete sestavit rám traktoru, motor i hydrauliku s praktickými návody a správnými nástroji. Tento postup vás provede každým krokem, od základní konstrukce až po funkční domácí traktor.
📌 To nejdůležitější
- Rám mini traktoru je obvykle z profilového potrubí o rozměrech cca 80 × 120 cm.
- Pro podvozek se používají kola o průměru cca 40 cm, vhodná i pro dopravu.
- Motor často pochází ze starých vozidel VAZ nebo GAZ, výkon ovlivňuje i hydrauliku.
- Hydraulický systém umožňuje ovládání jednou rukou a je zpravidla kupovaný hotový.
- Kabina mini traktoru se vyrábí z ocelového plechu 1 mm na střeše a 2 mm na bocích.
Jak sestavit rám a podvozek mini traktoru doma
Rám mini traktoru doma vyrobíte z pevného profilového potrubí o rozměrech přibližně 80 × 120 cm, které přesně nařežete a svaříte do stabilní konstrukce. Podvozek sestavíte ze dvou náprav s koly o průměru 40 cm, přičemž správné upevnění a přesné umístění jsou klíčové pro stabilitu a ovladatelnost. Při výrobě rámu zvažte použití klasického nebo rozbitého rámu, který je levnější, ale méně odolný. Pro úspěšnou stavbu potřebujete vhodné nástroje a dodržet přesné rozměry.
Jak vyrobit rám mini traktoru z profilového potrubí
Výroba rámu mini traktoru začíná řezáním profilového potrubí, ideálně o průřezu 40 × 40 mm nebo podobném, na rozměry kolem 80 × 120 cm. Tento rám tvoří základní konstrukci, která musí unést hmotnost traktoru včetně motoru, hydrauliky traktoru a tříbodového závěsu. Při svařování je důležitá preciznost, aby nedošlo k deformaci rámu. Variantou je rozbitý rám, který sestává z menších svařených dílů a snižuje náklady, ale jeho pevnost je nižší a vyžaduje pečlivější kontrolu.
Montáž podvozku s koly o průměru 40 cm
Podvozek mini traktoru tvoří dvě nápravy, často přebrané z automobilu UAZ, které zajišťují stabilitu a přenos síly. Na nápravy se montují kola o průměru přibližně 40 cm, což je optimální velikost pro domácí traktor. Při montáži je nutné zajistit pevné uchycení kol a přesné vyvážení, aby podvozek dobře držel směr a poskytoval dostatečnou průchodnost terénem. Nesprávná montáž náprav může vést k nestabilitě a rychlejšímu opotřebení ložisek.
Nástroje potřebné pro výrobu mini traktoru doma
- Svářečka pro přesné spojení profilových trubek
- Úhlová bruska s kotouči na řezání a broušení
- Měřicí pásmo a vodováha pro kontrolu rozměrů a rovinnosti
- Klíče a šroubováky pro montáž náprav a kol
- Přípravky pro držení dílů během svařování
Tip: Častá chyba při výrobě rámu je nedostatečná kontrola pravoúhlosti, což způsobí problémy při montáži podvozku a dalších komponentů. Precizní měření a příprava dílů snižuje riziko těchto komplikací.
Tento postup se hodí pro kutily s přístupem k základním svářecím a měřicím nástrojům, naopak není vhodný pro ty, kdo nemají zkušenosti s kovovýrobou a nemohou zajistit přesnost všech spojů a rozměrů.
Jak vybrat a namontovat motor a pohonnou jednotku
Pro výrobu mini traktoru doma je klíčové správně zvolit motor, který zajistí dostatečný výkon pro pohon i hydrauliku traktoru. Nejčastěji se používají motory ze starších automobilů značek VAZ nebo GAZ, protože jsou dostupné a mají vhodné technické parametry. Motor z VAZ například poskytuje výkon kolem 40 až 60 koní, což je optimální pro obsluhu hydrauliky traktoru i tříbodového závěsu.
Instalace motoru musí být precizní, aby správně přenášel výkon na převodovku a hydraulický systém. Výkon motoru přímo ovlivňuje hydrauliku traktoru, která umožňuje ovládání pracovních nástrojů. Důležité je také namontovat domácí tlumič výfuku, který výrazně snižuje hlučnost motoru a zlepšuje komfort obsluhy domácího traktoru.
Jak vyrobit mini traktor doma levně a efektivně
- Vyberte motor z automobilu VAZ nebo GAZ podle dostupnosti a stavu
- Připravte pevný rám traktoru pro bezpečné uchycení motoru
- Namontujte tlumič výfuku na výfukové potrubí motoru
- Zajistěte správné propojení motoru s převodovkou a hydraulikou traktoru
Podrobný postup najdete také v odborných zdrojích, například na Wikipedii o mini traktorů (https://cs.wikipedia.org/wiki/Mini_traktor), kde se popisují základy konstrukce a montáže pohonné jednotky. Dodržení těchto kroků výrazně usnadní výrobu mini traktoru a zvýší jeho spolehlivost v provozu.
Více informací k tématu najdete v oficiálním zdroji: Wikipedie.
Jak instalovat hydrauliku a přídavná zařízení
Hydraulika traktoru je nezbytná pro přesné a pohodlné ovládání domácího mini traktoru. Tento systém umožňuje ovládat přídavná zařízení, například tříbodový závěs, jednou rukou, čímž se výrazně zvyšuje efektivita práce. Doporučuji použít hotový hydraulický blok s minimálním tlakem 150 barů a průtokem oleje kolem 20 l/min, který zajistí spolehlivý výkon a snadnou montáž. Vlastní konstrukce hydrauliky vyžaduje pokročilé znalosti a často vede k poruchám nebo nedostatečnému výkonu.
PTO (Power Take-Off) přenáší výkon motoru na přídavná zařízení a existují dva základní typy: závislý PTO, který se otáčí pouze při pohybu kol (otáčky motoru a PTO jsou mechanicky propojené), a nezávislý PTO, který umožňuje samostatné ovládání otáček PTO bez ohledu na pohyb traktoru. Pro domácí mini traktory s výkonem motoru od 8 do 15 kW se nejčastěji používá závislý PTO kvůli jednodušší konstrukci a nižší ceně. Nezávislý PTO je vhodný pro náročnější stroje s více přídavnými zařízeními, kde je potřeba plynulé ovládání výkonu.

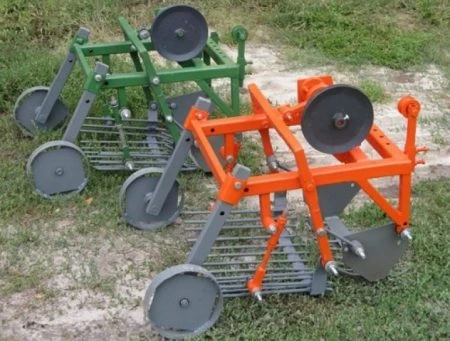

Přídavná zařízení, jako jsou pluhy, sekačky nebo mulčovače, se připojují přes tříbodový závěs s nastavitelnou svislou i vodorovnou vůlí. Tříbodový závěs musí umožnit pohyb v rozsahu minimálně ±5 cm ve všech směrech, aby nedocházelo k přetížení rámu traktoru. Hydraulika slouží k rychlému zdvihu a spouštění těchto zařízení, proto je důležité správně dimenzovat hydraulické válce a hadice s minimálním průměrem 10 mm pro zajištění dostatečného průtoku oleje.
| Komponenta | Doporučené parametry | Poznámka |
|---|---|---|
| Hydraulický systém | Tlak 150 bar, průtok 20 l/min | Hotový systém zajišťuje spolehlivost |
| PTO | Závislý nebo nezávislý | Závislý vhodný pro motory 8-15 kW |
| Tříbodový závěs | Vůle ±5 cm, hydraulické válce 25-40 mm průměr | Připojení z použitých zemědělských strojů |
| Hadice | Průměr min. 10 mm, odolnost proti tlaku | Vyhněte se levným hadicím bez certifikace |
Tip: Častá chyba při instalaci hydrauliky je použití hadic s nedostatečným tlakem, což vede k praskání a úniku oleje. Doporučuji volit hadice s minimální tlakovou odolností 200 barů a pravidelně kontrolovat spoje.
Hydraulický systém výrazně usnadňuje ovládání tříbodového závěsu a přídavných nástrojů, což se hodí zejména při časté změně pracovních nástrojů. Naopak pro jednoduché domácí traktory bez plánovaného připojení více zařízení může být hydraulika zbytečně složitá a nákladná.
- Použijte hotový hydraulický systém s tlakem 150 barů a průtokem 20 l/min
- Vyberte PTO podle výkonu motoru a plánovaného využití přídavných zařízení
- Instalujte tříbodový závěs s vůlí ±5 cm a hydraulickými válci o průměru 25-40 mm
- Používejte hadice s minimálním průměrem 10 mm a tlakem odolným do 200 barů
Správná instalace hydrauliky a PTO zajistí plynulý přenos výkonu motoru na přídavná zařízení a bezpečné ovládání mini traktoru. Pro montáž doporučuji pevné uchycení všech hydraulických komponent a pravidelnou kontrolu těsnění, aby se předešlo únikům oleje a snížení výkonu.

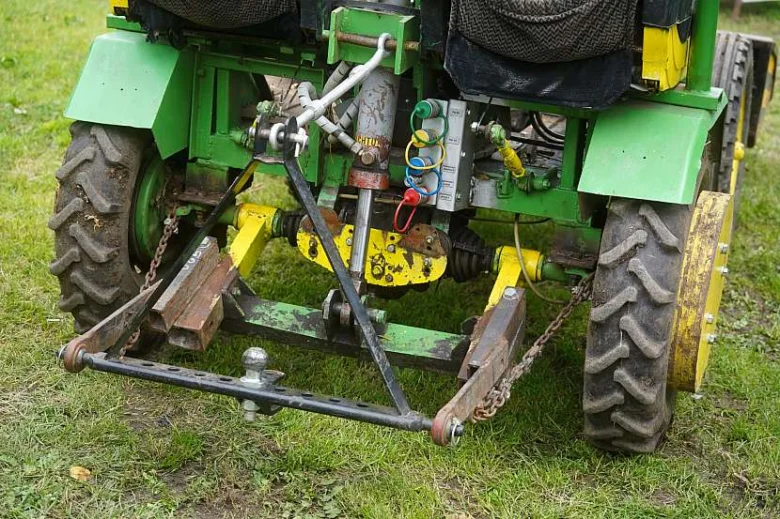

Jak vyrobit a připojit tříbodový závěs

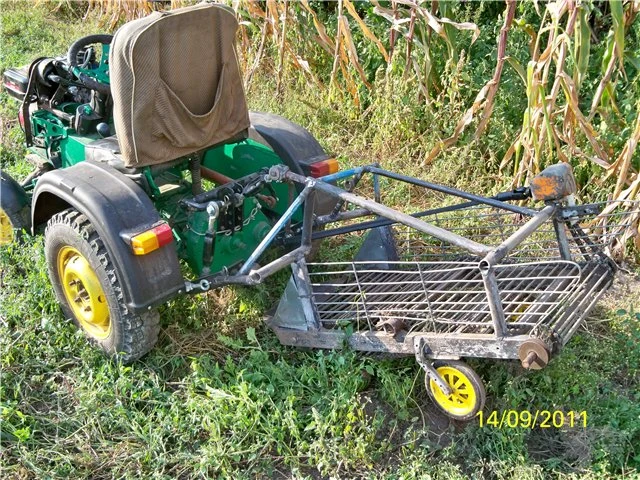

Tříbodový závěs je základní komponentou mini traktoru, která zajišťuje pevné a bezpečné připojení přídavných zařízení, například pluhů, bran nebo žacích strojů. Pro správnou funkci musí mít závěs nastavenou vodorovnou vůli do 2-3 mm a svislou vůli mezi 3-5 mm, což umožňuje potřebný pohyb nářadí při práci a zároveň udržuje stabilitu. Tyto vůle zajišťují, že přídavná zařízení nejsou při provozu příliš tuhá ani volná, což by mohlo vést k poškození rámu nebo hydraulického systému.
Při výrobě tříbodového závěsu doma se doporučuje použít díly ze starých zemědělských strojů, například ramena a čepy z traktorů typu Zetor nebo starších modelů značek Ursus a T-25. Tyto komponenty mají dostatečnou mechanickou odolnost a jsou běžně dostupné na trhu s použitými díly. Pro upevnění závěsu k rámu mini traktoru je nutné svařit držáky z profilových ocelových trubek o rozměrech minimálně 40 x 40 mm a tloušťce stěny 3 mm, aby konstrukce unesla zatížení až 150 kg, které přídavná zařízení obvykle vyvíjejí.
Montáž tříbodového závěsu vyžaduje přesnou kontrolu vůlí a pevnosti svarů. Vodorovná a svislá vůle se nastavují pomocí čepů s pojistnými kroužky a podložkami, přičemž nesmí dojít k nadměrnému vůli, která by způsobila nechtěné kývání nebo opotřebení dílů. Hydraulický systém traktoru musí být dimenzován tak, aby zvládl ovládání závěsu i přídavných zařízení, což obvykle znamená použití hydraulického válce s minimálním zdvihem 150 mm a tlakem do 150 barů.
Častá chyba: Nedostatečné svaření držáků nebo nesprávné nastavení vůlí vede k rychlému opotřebení čepů a ztrátě stability přídavných zařízení. Proto je nezbytné provést kontrolu pevnosti svarů a přesné měření vůlí po montáži.
Pro koho se tříbodový závěs hodí: Tento systém je ideální pro kutily, kteří chtějí připojovat různá zemědělská nářadí s možností snadné výměny a přesného nastavení. Naopak pro uživatele, kteří plánují používat traktor pouze k přepravě nebo lehkým pracím bez přídavných zařízení, není tříbodový závěs nezbytný a lze ušetřit čas i náklady jeho výrobou.
Správná výroba a montáž tříbodového závěsu výrazně zvyšuje funkčnost a bezpečnost domácího mini traktoru. Dodržení doporučených rozměrů, vůlí a použití kvalitních dílů zvyšuje životnost celého systému a zajišťuje spolehlivý provoz při práci na zahradě i menších polních úpravách.
Jak udělat brzdy, spojku a řízení mini traktoru
Brzdy mini traktoru se nejčastěji vyrábějí z komponent automobilu UAZ, protože jeho bubnové brzdy mají dostatečnou účinnost a jednoduchou konstrukci vhodnou pro domácí výrobu. Brzdové destičky se montují přímo na ráfky zadních kol, přičemž brzdové čelisti je nutné pevně připevnit ke konstrukci rámu traktoru pomocí svařovaných držáků. Pro bezpečný provoz je klíčové přesné nastavení a vyvážení brzdového systému, aby nedocházelo k přetahování nebo nedostatečnému brzdnému účinku. Ovládání brzd se realizuje mechanickým lankem nebo hydraulickým systémem s pákou umístěnou v kabině, přičemž délka a napnutí ovládacího lanka musí být pravidelně kontrolovány.
Spojka a převodovka se obvykle přebírají z vozidel UAZ nebo Moskvich, protože jejich rozměry i výkon (typicky 50-70 koní u motoru) odpovídají požadavkům mini traktoru. Spojka bývá jednokotoučová suchá, s lamelami zajišťujícími plynulé přenášení síly z motoru na převodovku. Při montáži spojky je nezbytné přesné osazení a seřízení vůle mezi lamelami, aby bylo možné plynulé rozpojení a spojení pohonu bez škubání. Nesprávné nastavení spojky vede k rychlému opotřebení nebo přehřívání. Převodovka musí být pevně ukotvena k rámu a správně spojena s hřídelem motoru, přičemž se doporučuje použít silentbloky pro eliminaci vibrací.
Řízení mini traktoru lze vyrobit vlastní konstrukcí založenou na mechanickém táhle s kulovými čepy a ložisky, nebo lze použít kompletní řízení převzaté z automobilu UAZ, které zahrnuje volant, sloupek řízení, převodku a táhla. Vlastní výroba řízení vyžaduje přesné dimenzování průměru táhel (minimálně 20 mm ocelové tyče) a použití kvalitních spojovacích materiálů, protože řízení ovlivňuje bezpečnost a ovladatelnost traktoru. Při montáži je nutné zajistit pevné uchycení řízení k rámu a správné nastavení vůlí v kloubech, aby se minimalizovalo vůlení volantu a zlepšila přesnost řízení.
Častá chyba: Nedostatečné utažení brzdových čelistí nebo nesprávné seřízení spojky vede k nebezpečným situacím při práci, proto je nutné provádět pravidelnou kontrolu a údržbu těchto komponent.
Pro koho se to hodí: Výroba brzd, spojky a řízení z dílů UAZ je vhodná pro zkušené kutily s přístupem k základním nástrojům a schopností přesného svařování. Naopak pro začátečníky bez zkušeností s mechanikou a bez vhodného vybavení není tato cesta doporučená kvůli riziku nesprávné montáže a následné poruchy.
Tip: Pro zvýšení bezpečnosti doporučuji použít brzdové lanko s nastavitelným napínáním a pravidelně kontrolovat stav brzdových destiček, protože jejich opotřebení výrazně snižuje brzdný účinek a může vést k nehodě.
Jak postavit kabinu mini traktoru krok za krokem
Kabina mini traktoru je klíčovou součástí domácího traktoru, která zajišťuje ochranu řidiče i komfort při práci. Výroba mini traktoru krok za krokem zahrnuje pevný rám, kvalitní opláštění a vhodnou izolaci, aby kabina odolala povětrnostním vlivům i zimním podmínkám.
Výroba rámu kabiny
Rám kabiny mini traktoru tvoří kombinace dřevěných lamel a svařovaných profilových trubek, které zajišťují pevnost a stabilitu konstrukce. Dřevěný rám se používá pro vnitřní nosnou část, zatímco profilové trubky vytvářejí základní kostru, která unese plechy i další prvky kabiny. Tento rám traktoru umožňuje snadné připevnění hydrauliky traktoru a motoru traktoru.
Montáž ocelových plechů a izolace
Střecha kabiny je vyrobena z ocelového plechu o tloušťce 1 mm, který je lehký, ale odolný. Boky a podlaha kabiny používají silnější 2 mm ocelový plech pro zvýšenou ochranu před mechanickým poškozením. Mezi rám a plechy se instaluje izolace z pěnové gumy, která zlepšuje tepelnou ochranu a snižuje hluk motoru traktoru.
Dokončení a potah kabiny
Vnitřní povrch kabiny se pokrývá koženkou, která je odolná vůči opotřebení a snadno se udržuje. Kabina je vybavena dveřmi s automatickým zavíráním, což zajišťuje pohodlný přístup a bezpečnost během jízdy. Tento návod na výrobu mini traktoru doma vám pomůže sestavit funkční a komfortní kabinu pro váš domácí traktor.
Tip: Při montáži ocelových plechů dbejte na pevné a rovnoměrné připevnění, aby nedocházelo k nežádoucím vibracím, které mohou poškodit izolaci.
Jak provést finální montáž a testování mini traktoru
Finální montáž a testování jsou klíčovými kroky při výrobě mini traktoru doma. Dodržení přesnosti při spojování dílů a důkladné otestování všech funkcí zajistí spolehlivý provoz domácího traktoru.
Montáž a spojování dílů
Montáž mini traktoru začíná sestavením rámu traktoru, na který pevně upevníte motor traktoru a hydrauliku traktoru. Spojování dílů vyžaduje přesnost, zejména u tříbodového závěsu a převodovky, aby bylo řízení a ovládání bezchybné. Doporučuji kontrolovat pevnost šroubových spojů a správné usazení pohonných komponent.
Testování funkčnosti
Testování zahrnuje spuštění motoru, ověření hydrauliky traktoru a kontroly brzd a řízení. Funkčnost se ověřuje v několika režimech jízdy, aby se odhalily případné závady. Na co si dát pozor: častou chybou je nedostatečné dotažení spojů nebo špatně nastavená hydraulika, což může způsobit únik oleje nebo poruchu řízení.
Odhad nákladů a času
Výroba mini traktoru doma zabere zpravidla 4 až 8 týdnů v závislosti na zkušenostech a dostupnosti dílů. Finanční rozpočet zahrnuje nákup motoru, rámu traktoru, hydrauliky, tříbodového závěsu a dalších součástek. Pro přehled uvádím základní orientační náklady:
| Součástka | Cena (Kč) | Poznámka |
|---|---|---|
| Motor traktoru | 8 000-12 000 | Záleží na výkonu |
| Rám traktoru | 5 000-7 000 | Ocelová konstrukce |
| Hydraulika traktoru | 3 000-5 000 | Záleží na typu a kvalitě |
| Tříbodový závěs | 2 000-3 500 | Nutný pro připojení nářadí |
Tip: Plánujte montáž a testování pečlivě, abyste předešli opakovaným opravám. Výroba mini traktoru doma se hodí pro kutily s mechanickými znalostmi, méně vhodná je pro úplné začátečníky bez přístupu k potřebnému vybavení.
Časté dotazy
Jaké nástroje potřebuji ke svaření rámu mini traktoru?
Potřebujete svářecí přístroj, brusku na řezání oceli, svářečskou kuklu, klíče, měřidla a ochranné pomůcky pro bezpečnou práci.
Z jakých motorů je vhodné použít motor pro mini traktor?
Vhodné jsou motory ze starých vozidel VAZ, GAZ nebo Moskvich, které mají dostatečný výkon pro hydrauliku a provoz traktoru.
Jaký je průměr kol ideální pro mini traktor určený k dopravě?
Průměr kol vhodných pro dopravu je přibližně 40 cm, což zajišťuje dobré jízdní vlastnosti na různých površích.
Co je to tříbodový závěs a k čemu slouží?
Tříbodový závěs je mechanické připojení umožňující bezpečné uchycení přídavných zařízení s možností vodorovné a svislé vůle.
Jaká je tloušťka ocelového plechu na střeše kabiny mini traktoru?
Střecha kabiny je vyrobena z 1 mm silného ocelového plechu, zatímco boky a podlaha mají tloušťku 2 mm.
Jak dlouho trvá výroba mini traktoru doma?
Výroba mini traktoru trvá několik týdnů až měsíců v závislosti na zkušenostech a dostupnosti materiálů.
Jaká bezpečnostní opatření je třeba dodržovat při svařování?
Používejte ochranné pomůcky jako svářečskou kuklu, rukavice a oděv, pracujte v dobře větraném prostoru a dbejte na správné uzemnění zařízení.
Jak funguje hydraulický systém mini traktoru?
Hydraulika umožňuje ovládání traktoru jednou rukou a provoz přídavných zařízení pomocí tlaku kapaliny a PTO hřídele.
Jak často je potřeba kontrolovat brzdy na mini traktoru?
Brzdy by měly být kontrolovány pravidelně před každým použitím, zejména jejich destičky a ovládací mechanismy.
Kde mohu získat díly pro tříbodový závěs?
Díly lze získat ze starých zemědělských strojů nebo specializovaných prodejen zemědělské techniky.
Jaký materiál je nejlepší pro výrobu rámu mini traktoru?
Nejčastěji se používá ocelová konstrukční trubka o průměru 30-50 mm pro dostatečnou pevnost a stabilitu rámu.
Jak správně nastavit řízení mini traktoru pro snadnou ovladatelnost?
Řízení je třeba nastavit tak, aby úhel natočení kol byl mezi 30° a 45°, což zajišťuje dobrý manévrovací rádius a stabilitu při jízdě.
