Výroba přívěsu na traktor umožňuje přizpůsobit konstrukci přesně vašim potřebám a zároveň ušetřit náklady za hotový výrobek. Klíčové je správné sestavení ocelového rámu přívěsu, montáž kol a instalace spolehlivého brzdového systému, které zajistí bezpečný provoz. Podrobný návod krok za krokem vás provede celým procesem od výběru materiálu až po finální montáž.
Hlavní poznatky
- Maximální nosnost běžného přívěsu na pojízdný traktor je mezi 110 a 120 kg.
- Rám přívěsu se obvykle vyrábí z ocelových trubek 60 x 30 mm a 25 x 25 mm.
- Výroba přívěsu trvá přibližně 2-3 dny při správné přípravě a nářadí.
- Kola přívěsu mohou mít rozměr 13″ nebo 15″ a pocházet z motorového kočárku či zahradního vozíku.
- Bezpečnostní prvky jako brzdy a osvětlení jsou důležité pro legální provoz a bezpečnost.

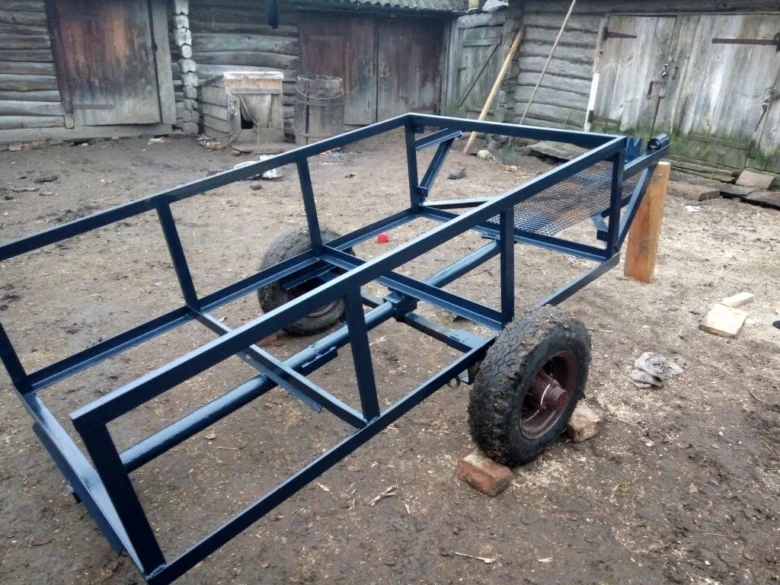

Jaký materiál a rozměry rámu použít pro přívěs na pojízdný traktor
Jak vyrobit přívěs na pojízdný traktor vyžaduje použití kvalitních materiálů a přesné rozměry rámu pro dostatečnou pevnost a stabilitu. Pro konstrukci rámu se nejčastěji používají ocelové trubky o rozměrech 60 x 30 mm pro hlavní nosnou kostru a 25 x 25 mm pro výztuhy a příčky. Paleta přívěsu je zhotovena z ocelového plechu o tloušťce 2 mm, což zajišťuje dostatečnou odolnost vůči zatížení a dlouhou životnost. Duralové desky tloušťky 2 mm lze použít jako lehčí opláštění, například bočnice, kde je potřeba snížit hmotnost konstrukce.
Rám přívěsu tvoří pět příček, které rovnoměrně rozkládají zátěž a zvyšují tuhost konstrukce. Správné rozměry rámu a kvalitní materiály jsou zásadní pro bezpečnou montáž kol přívěsu, instalaci brzdového systému přívěsu a elektrického osvětlení přívěsu, které jsou nutné pro bezpečný provoz. Při údržbě přívěsu je třeba pravidelně kontrolovat pevnost svarů a stav povrchové úpravy oceli.
| Materiál | Rozměr (mm) | Použití |
|---|---|---|
| Ocelové trubky | 60 x 30 | Hlavní rámová kostra |
| Ocelové trubky | 25 x 25 | Výztuhy a příčky rámu |
| Ocelový plech | 2 | Paleta přívěsu |
| Duralové desky | 2 | Lehké opláštění (bočnice) |
Tipy jak vyrobit přívěs pro pojízdný traktor
Kvalitní ocelový rám přívěsu z trubek 60 x 30 mm poskytuje dostatečnou pevnost i pro vyšší nosnost, zatímco menší trubky 25 x 25 mm zpevňují konstrukci bez zbytečného přidávání váhy. Paleta z ocelového plechu 2 mm vydrží náklad i časté používání. Při výrobě doporučuji pečlivě dodržet rozměry rámu a počet příček, aby nedocházelo k nežádoucím deformacím.
Jak vyrobit a sestavit podvozek a kola přívěsu
Podvozek a kola tvoří základ každého přívěsu na pojízdný traktor a ovlivňují jeho stabilitu i nosnost. Výroba podvozku vyžaduje pevné ocelové trubky a kvalitní hřídele nápravy, zatímco výběr kol musí odpovídat typu terénu a plánovanému využití přívěsu.
Jak vybrat správná kola pro přívěs na pojízdný traktor
Kola pro přívěs by měla mít průměr 13″ nebo 15″, což jsou běžné rozměry používané na motorových kočárcích a zahradních vozících. Kola z těchto zařízení se snadno seženou a mají vhodné pneumatiky pro jízdu v terénu i na pevné cestě. Výběr správného průměru ovlivňuje stabilitu přívěsu a jeho schopnost překonávat nerovnosti povrchu. Například 15″ kola lépe odolávají hrbolům a usnadňují jízdu v terénu, zatímco 13″ kola jsou vhodnější pro hladší povrchy a menší přívěsy.
| Průměr kola | Zdroj kola | Vhodnost terénu |
|---|---|---|
| 13″ | Motorový kočárek | Hladké cesty, zahradní použití |
| 15″ | Zahradní vozík | Terén, nerovné povrchy |
Výroba přívěsu na traktor doporučuje volit kola podle zamýšleného použití, aby byla zajištěna dostatečná stabilita a bezpečnost.
Jak sestavit podvozek přívěsu s ohledem na pevnost a stabilitu
Podvozek přívěsu tvoří ocelový rám složený z dlouhé trubky a dvou hřídelí nápravy, které se svařují k sobě. Důležitá je kvalita svařování a pevné spojení, protože podvozek přenáší veškerou zátěž přívěsu během jízdy. Nevhodné nebo slabé spoje mohou vést k deformacím a ohrožení bezpečnosti. Proto doporučuji použít ocelové trubky o minimálním průřezu 40 x 40 mm a hřídele nápravy přizpůsobené nosnosti přívěsu. Správná montáž kol přívěsu na hřídele zajistí hladký běh a předchází nadměrnému opotřebení.
- Použijte ocelové trubky pro rám s minimálním průřezem 40 x 40 mm
- Zajistěte pevné svaření všech spojů pro maximální stabilitu
- Montujte kola s odpovídajícím průměrem na připravené hřídele nápravy
Podvozek s těmito parametry zajistí dlouhodobou životnost a bezpečnost přívěsu. Pro podrobnější informace o výrobě přívěsu na traktor doporučuji konzultovat zdroje jako je eagri.cz, kde najdete návod na stavbu přívěsu pro pojízdný traktor včetně detailů o brzdovém systému a elektrickém osvětlení přívěsu.
Jak krok za krokem svařit a spojit části rámu přívěsu
Pro výrobu pevného a funkčního rámu přívěsu je nezbytné přesně svařit ocelové trubky a správně upevnit paletu. Následující návod na výrobu přívěsu k traktoru popisuje jednotlivé kroky, jak krok za krokem postavit pojízdný traktorový přívěs s důrazem na kvalitu svarů a bezpečnost práce.
Příprava materiálu a nářadí
Připravte si ocelové trubky 60 x 30 mm pro hlavní rám a 25 x 25 mm pro příčky. Zajistěte kvalitní svářečku a ochranné pomůcky, jako jsou svářečská kukla, rukavice a oděv odolný proti jiskrám. Pracovní prostor by měl být dobře větraný a bez hořlavých materiálů, aby byla zajištěna bezpečnost při svařování.
- Příprava trubek – nařežte ocelové trubky přesně podle plánovaných rozměrů rámu a příček
- Kontrola svářečky – zkontrolujte nastavení a funkčnost zařízení před zahájením práce
Svaření rámu s příčkami
Spojte podélné ocelové trubky 60 x 30 mm do obdélníkového rámu a pomocí svařování připojte pět příček z trubek 25 x 25 mm. Tyto příčky zvyšují stabilitu konstrukce a rozkládají zatížení rovnoměrně po celé ploše rámu přívěsu.
- Svaření podélníků – pevně spojte hlavní trubky rámu rovným a hladkým svarem
- Připojení příček – rozmístěte pět příček rovnoměrně a pevně je svařte k rámu
- Kontrola svarů – pečlivě zkontrolujte každý spoj, aby rámy nevykazovaly praskliny nebo nedokonalosti
Upevnění palety a kontrola kvality
Paleta z plechu o tloušťce 2 mm se upevní na svařený rám přívěsu, čímž vznikne nosná plocha pro náklad. Následuje důkladná kontrola všech svarů a spojů, která zajistí maximální pevnost konstrukce a bezpečnost při provozu.
- Připevnění palety – paletu pevně přivařte nebo přišroubujte na rám přívěsu
- Kontrola pevnosti – ověřte, že spoje drží bez vůlí a prasklin
- Test stability – doporučuje se provést zatěžovací test, aby byla ověřena nosnost a odolnost rámu
Tip: Častá chyba při svařování rámu přívěsu je nedostatečné čištění povrchu trubek před svařováním, což oslabuje spoje. Pro koho se výroba přívěsu hodí, jsou ti, kdo mají základní dovednosti s kovem a svařováním; pro laiky bez zkušeností je lepší zvážit odbornou výrobu nebo montáž přívěsu.
Tímto návodem na výrobu přívěsu na zahradní traktor krok za krokem získáte pevný ocelový rám přívěsu, který je základním prvkem pro další montáž kol přívěsu, brzdového systému i elektrického osvětlení. Pravidelná údržba přívěsu zajistí dlouhou životnost a bezpečný provoz.
Jak namontovat a nastavit brzdový systém přívěsu
Brzdový systém přívěsu je klíčovou součástí bezpečné jízdy a musí odpovídat nosnosti přívěsu i typu traktoru. Správný výběr, montáž a seřízení brzd zajistí spolehlivou funkci během provozu a vyhnete se nehodám či legislativním problémům. V následujících podsekcích najdete návod na výrobu přívěsu k traktoru se zaměřením na brzdový systém.
Jaký typ brzdového systému zvolit pro přívěs
Brzdový systém přívěsu se dělí na mechanický, hydraulický a elektrický. Mechanické brzdy jsou nejjednodušší a vhodné pro lehčí přívěsy s nosností do 500 kg, kde brzdová síla působí přes táhla nebo lanko. Hydraulické brzdy poskytují větší účinnost a jsou určeny pro přívěsy s vyšší nosností nad 500 kg, využívají kapalinu k přenosu síly. Elektrické brzdy jsou ovládány elektrickým signálem z traktoru a často se kombinují s hydraulikou pro komfortnější ovládání. Výběr závisí na ocelovém rámu přívěsu, plánované zátěži a typu traktoru, přičemž každý systém vyžaduje specifickou montáž a údržbu.
Jak namontovat a seřídit brzdový systém přívěsu krok za krokem
Montáž brzdového systému začněte pevným upevněním všech komponentů k ocelovému rámu přívěsu podle návodu výrobce. Dbejte na správné uchycení brzdových pák, lanek nebo hydraulických hadic tak, aby nedocházelo k jejich poškození při pohybu kol. Následně proveďte seřízení brzd tak, aby brzdové destičky rovnoměrně a s dostatečnou silou přiléhaly k brzdovým bubnům nebo kotoučům. Kontrola funkčnosti brzd patří mezi základní úkony údržby přívěsu a zahrnuje také test brzdové odezvy při jízdě.
- Pečlivě zkontrolujte pevnost montáže všech částí brzdového systému.
- Seřiďte brzdové mechanismy tak, aby byla zajištěna rovnoměrná brzda na všech kolech.
- Otestujte brzdový systém za jízdy s nákladem odpovídajícím nosnosti přívěsu.
Tip: Častá chyba při výrobě přívěsu na traktor je podcenění seřízení brzd, což může vést k neefektivnímu brzdění a zvýšenému riziku nehody. Dodržujte i zákonné požadavky na funkčnost brzdového systému pro daný typ přívěsu.
Jak správně připevnit osvětlení a elektrické prvky přívěsu
Správné připevnění osvětlení a elektrických prvků přívěsu je nezbytné pro bezpečný provoz a splnění legislativních požadavků. Elektrické osvětlení přívěsu musí zahrnovat zadní světla, směrovky a brzdová světla, která se připojují pomocí standardizovaných 7pinových konektorů kompatibilních s pojízdným traktorem. Tyto konektory by měly mít krytí minimálně IP67, což zajišťuje ochranu proti vniknutí vody a prachu a snižuje riziko zkratů i při jízdě v dešti nebo blátě.
Tipy jak vyrobit přívěs pro pojízdný traktor – osvětlení a elektroinstalace
- Použijte kabely s průřezem 1,5 až 2,5 mm², které odolají mechanickému poškození a zajistí stabilní přenos elektrického proudu
- Vedení kabeláže upevněte podél ocelového rámu přívěsu, ideálně pomocí plastových úchytek v rozestupech 30 cm, aby se zabránilo vibracím a odření izolace
- Zapojte osvětlení přes pojistkové skříňky s pojistkami o hodnotě 7,5 až 10 A, které ochrání elektrický obvod přívěsu i brzdový systém proti přetížení
- Pro připojení světel používejte kabelové konektory s ochranou proti korozi, například s pozlacenými kontakty, aby byla zajištěna dlouhodobá spolehlivost spojení
- Před každým použitím přívěsu proveďte kontrolu funkčnosti všech světel, včetně směrovek a brzdových světel, a pravidelně kontrolujte stav kabeláže a konektorů, zejména po zimním období či delších odstávkách
- Pro ochranu kabeláže proti vlhkosti a mechanickému poškození doporučuji použít speciální hadice nebo trubičky z PVC, které se snadno instalují a prodlužují životnost elektroinstalace
Tip: častou chybou je vedení kabelů bez dostatečné fixace, což vede k jejich odření a následným zkratům. Pevné upevnění kabeláže podél rámu přívěsu minimalizuje tento problém.
Pro koho se to hodí: Tento způsob připevnění osvětlení je vhodný pro přívěsy s nosností do 120 kg a standardní provoz v terénu i na silnici.
Pro koho NE: Pro přívěsy s vyšší nosností nad 120 kg a složitější brzdové systémy doporučuji konzultaci s odborníkem na elektroinstalaci, protože mohou vyžadovat robustnější kabeláž a speciální ovládací prvky.
Jaké bezpečnostní zásady dodržovat při výrobě a používání přívěsu
Bezpečnost je při výrobě přívěsu na pojízdný traktor zásadní, zejména při práci s ocelovým rámem přívěsu a montáži kol přívěsu. Při svařování vždy používejte ochranné pomůcky, jako jsou svářečská kukla, rukavice a odolný pracovní oděv, aby se předešlo popáleninám a úrazům očí. Při montáži brzdového systému přívěsu a elektrického osvětlení přívěsu dbejte na správné zapojení a upevnění součástí, aby nedošlo k poruše během provozu.
Legislativa stanovuje maximální rychlost 25 km/h a nosnost přívěsu do 120 kg. Tyto limity je nutné respektovat, aby byl provoz bezpečný a v souladu s předpisy. Při údržbě přívěsu pravidelně kontrolujte stav kol a brzd, což významně přispívá k bezpečnosti.
Postup výroby přívěsu pro pojízdný traktor a bezpečnost práce
- Používejte kvalitní nářadí na výrobu přívěsu k malotraktoru, například brusku a svářečku s certifikací.
- Dodržujte předepsané ochranné pomůcky během celého procesu.
- Kontrolujte všechny spoje a upevnění během montáže.
- Nepřekračujte stanovenou nosnost a maximální rychlost.
_“Bezpečnost práce s kovem a správná instalace brzdového systému přívěsu jsou klíčové pro spolehlivý a dlouhodobý provoz,“_ uvádí odborník na výrobu přívěsů.
Jak provádět údržbu a opravy přívěsu pro delší životnost
Pravidelná údržba přívěsu je klíčová pro jeho dlouhou životnost a bezpečný provoz. Zahrnuje především mazání ložisek kol, které zabraňuje jejich předčasnému opotřebení a zajišťuje plynulý chod kol. Kromě toho je nutné pravidelně kontrolovat ocelový rám přívěsu a svařované spoje, kde se mohou časem objevit praskliny nebo koroze, jež by mohly ohrozit stabilitu konstrukce.
Opravy se často týkají právě těchto svařovaných spojů a také výměny pneumatik, které jsou vystaveny značnému opotřebení. Správná péče o rám a komponenty přívěsu výrazně prodlužuje jeho životnost a snižuje náklady na náročné opravy. V návodech na výrobu přívěsu k traktoru je údržba přívěsu často podceňovaná, přitom pravidelná péče je jednoduchá a nezabere mnoho času.
- Mazat ložiska kol každých 200 až 300 provozních hodin
- Kontrolovat rám přívěsu na známky koroze a praskliny minimálně dvakrát ročně
- Opravit nebo zesílit svařované spoje při prvních známkách poškození
- Vyměnit pneumatiky při viditelném opotřebení nebo po 5 letech používání
Návod na stavbu přívěsu pro pojízdný traktor zahrnuje i plán pravidelné údržby, která zajistí bezpečnou a bezproblémovou jízdu.
Jak vybrat vhodný typ přívěsu podle typu a nosnosti traktoru
Při výrobě přívěsu na pojízdný traktor je zásadní volba správného typu přívěsu s ohledem na nosnost a konstrukci traktoru. Přívěsy s jednou nápravou jsou nejjednodušší, jejich nosnost obvykle nepřesahuje 70 kg, což je vhodné pro lehčí zahradní traktory. Univerzální přívěsy s jednou nápravou dosahují nosnosti kolem 110-120 kg a jsou vhodné pro střední traktory, přičemž konstrukce využívá pevný ocelový rám přívěsu a základní montáž kol přívěsu.
Přívěsy s dvěma nápravami nabízejí nosnost nad 120 kg, ale vyžadují pevnější materiály a složitější konstrukci, často i instalaci brzdového systému přívěsu a elektrického osvětlení přívěsu pro bezpečný provoz. Tento typ se hodí spíše pro výkonnější traktory s vyšší tažnou kapacitou.
| Typ přívěsu | Počet náprav | Nosnost (kg) | Vhodný typ traktoru |
|---|---|---|---|
| Jedna náprava | 1 | do 70 | Malý zahradní traktor |
| Univerzální | 1 | 110-120 | Střední traktor |
| Dvě nápravy | 2 | nad 120 | Výkonný traktor s vyšší nosností |
Tip: Při návodu na výrobu přívěsu k traktoru mějte na paměti, že vyšší nosnost znamená náročnější údržbu přívěsu a složitější montáž kol přívěsu. Správný výběr materiálů a typu konstrukce ovlivňuje životnost i bezpečnost při práci. Pro lehčí traktory není vhodné používat těžké dvounápravové přívěsy, protože by mohly snížit stabilitu a zvyšovat riziko poškození traktoru.
Jak správně připojit přívěs k pojízdnému traktoru a ovládat ho
Připojení oje přívěsu k pojízdnému traktoru je zásadní pro bezpečný provoz. Oj přívěsu se obvykle vyrábí ze dvou ocelových trubek o rozměru 60 x 30 mm, přičemž jeden konec trubek přesahuje o 20 cm, což umožňuje pevné uchycení ke tažnému zařízení traktoru. Při sestavování oje je nutné zajistit její správné a pevné připojení, aby se předešlo uvolnění během jízdy.
Řízení traktoru s přívěsem vyžaduje zvýšenou pozornost, především kvůli delšímu brzdnému dráze a omezené manévrovatelnosti. Doporučuje se dodržovat rychlostní limity, které jsou obvykle nižší než při jízdě bez přívěsu, a provádět plynulé a předvídatelné manévry.
Jak správně sestavit přívěs pro pojízdný traktor
Návod na výrobu přívěsu k traktoru vždy zahrnuje pečlivou kontrolu montáže kol přívěsu, funkčnosti brzdového systému a elektrického osvětlení přívěsu. Pravidelná údržba přívěsu prodlužuje jeho životnost a zvyšuje bezpečnost při provozu.
Tip: Při výrobě a připojení přívěsu na traktor vždy zkontrolujte pevnost spoje oje a správné fungování brzd, aby nedošlo k nehodě způsobené uvolněním nebo selháním komponentů. Tento postup se hodí zejména pro zkušené kutily, kteří mají základní znalosti práce s kovem a mechanikou, naopak pro úplné začátečníky může být lepší využít hotové ověřené řešení.
Časté dotazy
Jaký materiál je nejvhodnější pro rám přívěsu na pojízdný traktor?
Nejčastěji se používají ocelové trubky 60 x 30 mm pro podélníky a 25 x 25 mm pro příčky kvůli pevnosti a dostupnosti.
Jaký je maximální doporučený rozměr kol pro přívěs?
Kola mají obvykle průměr 13″ nebo 15″, což zajišťuje vhodnou stabilitu a kompatibilitu s terénem.
Jak dlouho trvá výroba přívěsu na pojízdný traktor?
Výroba přívěsu trvá přibližně 2-3 dny při správné přípravě a dostatku materiálu.
Jaké typy brzd se používají u přívěsů pro malé traktory?
Používají se mechanické, hydraulické a elektrické brzdy s různou účinností podle nosnosti přívěsu.
Jak často je potřeba mazat ložiska kol přívěsu?
Ložiska kol by se měla mazat přibližně každých 6 měsíců pro bezproblémový chod.
Jaká je maximální rychlost přívěsu za pojízdným traktorem?
Maximální povolená rychlost bývá 25 km/h, dodržení této rychlosti je důležité pro bezpečnost.
Jak se připojuje oj přívěsu k traktoru?
Oj je vyrobena ze dvou trubek 60 x 30 mm s přesahujícím koncem 20 cm, musí být pevně připojena k traktoru pro bezpečný provoz.
Jaké bezpečnostní pomůcky jsou nutné při svařování rámu?
Používejte svářečskou kuklu, ochranné brýle a rukavice pro ochranu před jiskrami a intenzivním světlem.
Jaké osvětlení je povinné na přívěsu?
Povinné je zadní osvětlení, brzdová světla a směrovky, připojené pomocí standardních konektorů a chráněné proti vlhkosti.
Jaké jsou základní kroky údržby přívěsu?
Kontrola rámu na praskliny, mazání ložisek, kontrola svarů a výměna opotřebovaných pneumatik jsou klíčové úkony.
Jak správně naklonit přívěs při jízdě do kopce nebo z kopce?
Při jízdě do kopce je vhodné naklonit přívěs mírně dozadu, aby se zlepšila stabilita, zatímco při jízdě z kopce by měl být nakloněn mírně dopředu, obvykle kolem 5° až 10°, aby se předešlo nebezpečí převrácení.
Jak zvednout pojízdný traktor s přívěsem pro údržbu?
Pro zvednutí traktoru s přívěsem je doporučeno použít hydraulický zvedák s nosností minimálně 500 kg a zvedat vozidlo na pevné a rovné ploše, přičemž je třeba zajistit zajišťovací podpěry pro bezpečnost.
