Správný výběr nýtů zásadně ovlivňuje pevnost a trvanlivost spojů v konstrukcích. Pomocí výpočetní tabulky lze snadno určit ideální délku trhacího nýtu podle materiálu a tloušťky dílů. Přesný postup nýtování a použití nýtovačky zajistí bezpečné a kvalitní spojení bez rizika selhání.
📊 Klíčová fakta
- Nejběžnější průměry nýtů jsou 2,4, 3,2, 4,0, 4,8, 6,4 a 8,0 mm, přičemž délka nýtu by měla být minimálně součtem tloušťky materiálu plus průměru nýtu.
- Otvor pro nýt se vrtá o 0,1 až 0,3 mm větší než je průměr nýtu, například pro nýt 4 mm je doporučen vrták 4,1 až 4,2 mm.
- Nýtovací kleště jsou vhodné pro průměry 2,4 až 4,8 mm, pákové kleště pro 6,4 a 8,0 mm, přičemž správný nástavec je klíčový pro pevnost spoje.
- Při nýtování je nutné pevně sevřít materiály a nýtovat kolmo, aby nedocházelo k vůli a poškození spoje.
- Výpočetní tabulka usnadňuje přesný výběr délky nýtu a minimalizuje chyby, což zvyšuje kvalitu a trvanlivost spoje.
Jak vybrat správný typ a materiál nýtu
Pro správný výběr nýtů je nezbytné znát jejich typy a materiály, které přímo ovlivňují pevnost, odolnost a vhodnost spoje pro konkrétní podmínky. Trhací slepé nýty (POP) umožňují montáž z jedné strany a jsou ideální pro rychlé spojení v lehkých konstrukcích, jako jsou skříně nebo opravy v terénu. Plné nýty nabízejí nejvyšší pevnost a únavový výkon, proto se používají v letectví a těžkých konstrukcích, kde je požadována maximální nosnost. Konstrukční slepé nýty představují robustní variantu pro nosné spoje s vyššími nároky na zatížení, zatímco samopropichovací nýty (SPR) zjednodušují montáž do tenkých plechů bez předvrtání.
Materiál nýtu zásadně ovlivňuje jeho mechanické vlastnosti a odolnost vůči korozi. Hliníkové nýty jsou lehké, korozivzdorné a vhodné pro méně namáhané spoje v suchém prostředí. Ocelové nýty poskytují vyšší pevnost, avšak bez povrchové úpravy rychle korodují, proto se doporučuje použití pozinkovaných nebo lakovaných variant. Nerezová ocel kombinuje vysokou pevnost s odolností vůči vlhkosti a chemickým vlivům, což ji činí ideální pro venkovní a průmyslové aplikace. Měděné a mosazné nýty se používají tam, kde je potřeba dobrá elektrická vodivost a estetický vzhled.
- Trhací slepé nýty umožňují montáž z jedné strany bez přístupu k druhé straně spoje
- Plné nýty nabízejí nejvyšší pevnost a jsou vhodné pro konstrukce s vysokým zatížením
- Konstrukční slepé nýty zajišťují dlouhodobou pevnost v nosných aplikacích
- Hliníkové nýty jsou lehké a odolné proti korozi, ale mají nižší pevnost než ocelové
- Ocelové nýty jsou pevné, ale bez povrchové úpravy podléhají korozi
- Nerezová ocel je vhodná do vlhkých a chemicky náročných prostředí
Jak zvolit správné nýty pro různé typy spojů
Při výběru nýtu je nezbytné zohlednit typ spoje, zatížení a prostředí, ve kterém bude spoj fungovat. Pro lehké spoje, jako jsou plechové skříně nebo dekorativní prvky, se doporučují hliníkové trhací nýty o průměru 2,4 až 4,8 mm. Pro nosné a konstrukční spoje je vhodnější zvolit ocelové nebo nerezové plné nýty s průměrem od 4,0 do 8,0 mm, které zajistí vyšší pevnost a odolnost proti únavě materiálu. Výběr správné délky nýtu je klíčový – délka by měla být rovna součtu tloušťky všech upevňovaných vrstev plus průměr nýtu, případně s přídavkem 1,5× až 2× průměru nýtu pro vytvoření pevné hlavy.
Pro přesný výpočet délky nýtu doporučuji použít výpočetní tabulku, která zohledňuje tloušťku materiálu, průměr nýtu a doporučený přídavek na vytvoření hlavy. Taková tabulka eliminuje chyby spojené s ručním odhadem a zajišťuje správnou svěrnou tloušťku, která by měla být v rozsahu doporučeném výrobcem, například 0,5-3,0 mm pro ocelové nýty. Použití správné délky a průměru nýtu spolu s vhodnými nástroji, jako jsou nýtovačky nebo nýtovací kleště, výrazně zvyšuje kvalitu a trvanlivost spoje.
Tip: Častou chybou je volba příliš krátkého nýtu, který nezajistí dostatečné sevření materiálu, nebo příliš dlouhého nýtu, který vyčnívá a může způsobit mechanické poškození. Při výběru nýtů vždy zkontrolujte kompatibilitu s nýtovacími kleštěmi a velikost vrtáku, který by měl být o 0,1-0,3 mm větší než průměr nýtu, aby se zabránilo vůli a poškození spoje.
Výběr nýtů se hodí pro aplikace, kde není přístup z obou stran spoje, nebo kde nelze použít svařování či šroubování. Naopak pro extrémně namáhané spoje s vysokými požadavky na pevnost jsou vhodnější speciální konstrukční nýty nebo jiné mechanické spoje.
Použití výpočetní tabulky a správného postupu nýtování je klíčové pro dosažení pevného a trvanlivého spoje, který splní požadavky dané aplikace a prostředí.
Jak určit správnou délku nýtu a použít výpočetní tabulku
Určení správné délky nýtu je klíčové pro pevnost a spolehlivost spoje. Výpočetní tabulka výrazně usnadňuje tento proces tím, že podle tloušťky materiálu a průměru nýtu rychle poskytne doporučenou délku. Následující podsekce představí základní metody výpočtu i praktický návod na práci s tabulkou.
Standardní výpočty délky
Délka nýtu se obvykle vypočítá jako součet tloušťky materiálu a průměru nýtu. Například u spoje s materiálem tlustým 6 mm a nýtem o průměru 4 mm bude délka nýtu 10 mm (6 mm + 4 mm). Tento základní vzorec používají i výrobci nýtů jako doporučení pro správný výběr. Při použití nýtovačky nebo ručním nýtování je důležité délku přesně dodržet, aby nedošlo k oslabení spoje nebo deformaci materiálu.
Použití výpočetní tabulky
Výpočetní tabulka pro trhací nýty umožňuje rychlý a přehledný výběr správné délky nýtu podle tloušťky materiálu a průměru nýtu. Stačí najít odpovídající hodnoty a přečíst doporučenou délku. Taková tabulka výrazně zrychlí postup nýtování a minimalizuje chyby. Níže uvedená trhací nýty tabulka ukazuje příklad pro běžné rozměry:
| Tloušťka materiálu (mm) | Průměr nýtu (mm) | Doporučená délka nýtu (mm) |
|---|---|---|
| 4 | 3 | 7 |
| 6 | 4 | 10 |
| 8 | 5 | 13 |
Vlastní výpočetní tabulka
Pro různé typy nýtů, materiálů nebo specifické požadavky je možné vytvořit vlastní výpočetní tabulku. Ta umožní přizpůsobit délku nýtu konkrétním podmínkám, například když používáte speciální nýtovací kleště nebo jiný postup nýtování. Flexibilita tabulky pomůže eliminovat časté chyby, jako je výběr příliš krátkého nýtu, který nezajistí pevný spoj. Návrh tabulky lze snadno provést v Excelu nebo jiném tabulkovém editoru podle konkrétních parametrů.
Jak připravit otvor pro nýt a správně ho vrtat
Pro pevné a trvanlivé spojení pomocí nýtů je klíčové správné připravení otvoru. Vrták se volí tak, aby otvor měl mírně větší průměr než nýt, čímž se minimalizuje riziko vůle a poškození spoje. Následně je potřeba dbát na správnou techniku vrtání, která zajistí přesný a čistý otvor.
Jaký vrták zvolit pro různé průměry nýtů
Pro správný průměr otvoru platí pravidlo volby vrtáku o 0,1-0,3 mm většího než je průměr nýtu. Například nýt o průměru 4 mm vyžaduje vrták s průměrem 4,1 až 4,2 mm. Tato tolerance zabraňuje nadměrné vůli spoje, která by mohla vést k jeho uvolnění nebo poškození materiálu. Příliš malý otvor způsobí obtížné vsazení nýtu a může poškodit jeho hlavu i materiál kolem. Naopak příliš velký otvor znamená riziko nepevného spoje, což může ovlivnit kvalitu celého nýtování. Proto je důležité při výběru nýtů a vrtáků použít i výpočetní tabulku pro výpočet délky trhacího nýtu a správného průměru otvoru.
Technika vrtání otvoru pro nýtování
Vrtání otvoru pro nýtování by mělo být provedeno kolmo na povrch materiálu, aby nýt správně seděl a spoj byl pevný. Doporučuje se používat vhodnou rychlost vrtání přizpůsobenou materiálu, aby nedošlo k přehřátí a deformaci otvoru. Pro lepší kvalitu spoje je vhodné vrtat s použitím chladící kapaliny, která snižuje opotřebení vrtáku i riziko prasknutí materiálu. Po vyvrtání otvoru je nutné otvor odjehlit pro odstranění ostrých hran a případných otřepů. Pro upevnění materiálu během vrtání doporučuji použít svorky, které zabrání pohybu dílů a zajistí přesnost otvoru. Takto připravený otvor umožní efektivní ruční nýtování nebo práci s nýtovacími kleštěmi či nýtovačkou podle typu spoje.

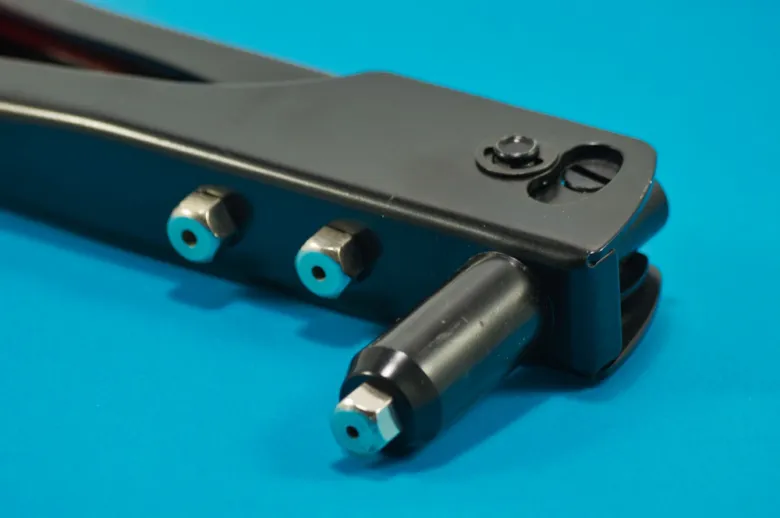

Jak vybrat a používat nýtovací kleště podle průměru nýtu
Výběr správných nýtovacích kleští výrazně ovlivňuje kvalitu spoje a celkový výsledek nýtování. Při práci je třeba zohlednit průměr nýtu a typ kleští, aby byl spoj pevný a bez vůle. Níže najdete rady, jak zvolit kleště podle velikosti nýtu a jak je správně používat.
Jak vybrat správné nýtovací kleště podle průměru nýtu
Ruční nýtovací kleště se hodí pro nýty o průměru 2,4 až 4,8 mm. Tento typ kleští je ergonomický a umožňuje přesné ruční nýtování menších spojů. Pro větší nýty s průměrem 6,4 a 8,0 mm se doporučují pákové kleště, které díky větší páce síly zajistí pevnější a rychlejší spoj. Použití správných kleští podle průměru nýtu zvyšuje pevnost spoje a minimalizuje vznik vůle, která by mohla vést k uvolnění spoje. Aku nýtovačka se využívá především u větších nebo častých prací, kde je potřeba vyšší výkon a rychlost. Výběr vhodných kleští tedy závisí na typu spoje a materiálu, na který budete nýtovat.
Jak správně používat nýtovací kleště
Při práci s nýtovacími kleštěmi je nezbytné použít nástavec, který odpovídá průměru nýtu. Nesprávně zvolený nástavec může vést k poškození nýtu nebo volné vůli spoje. Kleště držte kolmo k pracovní ploše a při nýtování aplikujte rovnoměrný a plynulý tah. Dodržování správného postupu zabraňuje deformaci nýtu a zajišťuje pevný spoj bez vůle. Pro údržbu kleští je vhodné pravidelně čistit a mazat pohyblivé části, což prodlužuje životnost nástroje a usnadňuje práci. Při ručním nýtování je důležité sledovat průběh a včas přizpůsobit sílu tahu podle velikosti nýtu a materiálu.
- Výběr nástavce podle průměru nýtu je klíčový pro pevnost spoje
- Držení kleští kolmého k povrchu zajišťuje rovnoměrný tlak
- Použití pákových kleští u větších nýtů zvyšuje efektivitu práce
- Pravidelná údržba kleští prodlužuje jejich životnost
Tip: Nejčastější chyby při nýtování zahrnují použití nesprávného nástavce a nedostatečnou sílu tahu, což vede k volným spojům nebo deformaci nýtu. Výběr správných nýtovacích kleští je proto zásadní nejen pro pevnost, ale i pro estetiku spoje.
Krok za krokem postup při nýtování s trhacími nýty
Praktický postup nýtování s trhacími nýty začíná přípravou otvoru, který odpovídá průměru nýtu. Správná svěrná tloušťka materiálů je klíčová pro pevnost spoje, proto materiály pevně sevřete svorkami, aby nevznikaly vůle. Při nýtování pomocí nýtovacích kleští udržujte nýty kolmo k povrchu, čímž zajistíte rovnoměrné zatížení spoje. Po zasunutí nýtu do otvoru a použití nýtovačky nebo ručního nýtování trhací nýty pevně sevřou materiály k sobě.
- Příprava otvoru – vyvrtání přesného otvoru odpovídajícího průměru nýtu
- Sevření materiálů – pevné a rovnoměrné sevření svorkami pro správnou svěrnou tloušťku
- Vložení nýtu – založení trhacího nýtu do otvoru, kontrola správné pozice
- Nýtování – použití nýtovacích kleští nebo nýtovačky, držení nýtu kolmo k povrchu
- Kontrola spoje – ověření rovnosti a pevnosti hlavičky nýtu, která musí být dokonale utěsněná
- Bezpečnostní opatření – vždy používejte ochranné brýle k ochraně zraku při ručním nýtování
Tip: Při výběru nýtu pro nýtování použijte trhací nýty tabulku nebo výpočetní tabulku pro správnou délku, která zohledňuje tloušťku materiálů. Nezapomeňte, že nevhodná délka nýtu vede k nedostatečnému sevření a oslabení spoje.
Nejčastější chyby při výběru nýtů a nýtování
Nejčastější chyby při výběru nýtů a nýtování výrazně snižují pevnost spoje a jeho životnost. Příliš krátký nýt nezajistí dostatečné sevření materiálu a vede k uvolnění spoje. Naopak nýt s nevhodnou délkou, která výrazně přesahuje tloušťku materiálu, může vyčnívat a způsobit mechanické poškození. Použití vrtáku s průměrem větším než o 0,3 mm oproti doporučené hodnotě podle výpočetní tabulky délky trhacího nýtu způsobuje vůli spoje, což snižuje jeho pevnost a může vést k vibracím a poškození spoje. Šikmé nýtování, kdy nýt není zasazen kolmo k materiálu, oslabuje spoj a zvyšuje riziko prasknutí hlavy nýtu či deformace spoje. Opotřebené nebo poškozené čelisti nýtovacích kleští nedokážou správně dotažení nýtu zajistit, což vede k nedostatečnému sevření a poškození hlavičky nýtu.
Pro minimalizaci těchto chyb doporučuji:
- Pečlivě určit délku nýtu podle výpočetní tabulky, která zohledňuje součet tloušťky všech upevňovaných vrstev a průměr nýtu (například délka = tloušťka materiálu + průměr nýtu + přídavek na vytvoření hlavy, obvykle 1,5× průměru nýtu)
- Používat vrták s průměrem o 0,1-0,3 mm větším než průměr nýtu, přesně podle doporučení výrobce a tabulek, aby se zabránilo vůli nebo příliš těsnému otvoru
- Dbát na kolmost nýtování, ideálně pomocí vhodné nýtovačky nebo vodícího přípravku, aby nýt dosedl rovně a pevně
- Pravidelně kontrolovat stav nýtovacích kleští, zejména čelisti, a včas je vyměnit, aby nedocházelo k poškození hlaviček nýtů a nedotažení spoje
Tip: Nesprávný výběr délky nýtu a použití nevhodného průměru vrtáku patří mezi nejčastější příčiny selhání nýtovaných spojů. Výpočetní tabulka délky trhacího nýtu výrazně snižuje riziko těchto chyb a zvyšuje kvalitu spoje.
Doporučení pro výběr nýtů pro specifické materiály
Spojování plastů, kompozitů a tenkých folií vyžaduje přesný výběr nýtů a správný montážní postup, aby nedošlo k poškození materiálu a ztrátě pevnosti spoje. Pro tyto měkké a tenké materiály se nejčastěji používají hliníkové nýty s průměrem 2,4 až 3,2 mm nebo speciální plastové nýty, které díky nízké hmotnosti a pružnosti minimalizují riziko prasknutí či deformace spoje. Při vrtání otvorů je nezbytné dodržet přesnost 0,1 mm nad průměr nýtu, například pro nýt 3,2 mm použijte vrták 3,3 mm, aby se zabránilo vůli a zároveň předešlo poškození materiálu.
Výpočetní tabulka pro délku trhacího nýtu je klíčovým nástrojem právě u tenkých materiálů, kde správná délka nýtu zajistí optimální pevnost spoje bez nadměrného zatížení nebo protržení materiálu. Délka nýtu se stanoví jako součet tloušťky všech vrstev plus průměr nýtu, přičemž u plastů je vhodné volit délku blízkou spodní hranici doporučeného rozsahu, aby nedošlo k deformaci spoje. Pro zajištění rovnoměrného přítlaku doporučuji používat nýtovací kleště nebo ruční nýtovačky s jemnou regulací síly, které minimalizují riziko poškození povrchu a deformace tenkých vrstev.
Tipy pro výběr nýtu a výpočet jeho délky zahrnují:
- Volbu hliníkových nebo plastových nýtů pro materiály s nízkou pevností a vysokou pružností, například plasty a kompozity
- Přesné měření tloušťky spoje a použití výpočetní tabulky, kde délka nýtu = součet tlouštěk materiálů + průměr nýtu (např. pro spoj 2 mm + 1 mm s nýtem 3,2 mm je délka cca 6,2 mm)
- Dodržení tolerance vrtáku +0,1 mm oproti průměru nýtu pro minimalizaci vůle bez poškození materiálu
- Použití nýtovacích kleští s jemným dotahem nebo ruční nýtovačky vhodné pro průměry 2,4-4,8 mm, které zajistí rovnoměrné rozepření nýtu bez deformace spoje
Při nákupu nýtů volte materiál a rozměry podle parametrů uvedených ve výpočetní tabulce a specifikací výrobce, což zaručí spolehlivost a dlouhodobou životnost spoje.
Odborná rada: U tenkých a křehkých materiálů je častou chybou použití příliš dlouhých nebo příliš silných nýtů, které vedou k praskání nebo deformaci spoje. Proto je nezbytné přesně změřit tloušťku spoje a vždy použít výpočetní tabulku pro správný výběr délky nýtu.
Pro koho se to hodí: Tento postup je ideální pro domácí a průmyslové aplikace s lehkými materiály, jako jsou plastové kryty, kompozitní panely či tenké hliníkové plechy. Pro koho NE: Není vhodný pro těžké konstrukce nebo materiály s vysokou pevností, kde jsou nutné plné nebo konstrukční nýty s vyšší pevností a odolností.
Časté dotazy
Jak vybrat správnou délku nýtu pro spojení dvou plechů?
Délka nýtu by měla být minimálně součtem tloušťky obou plechů plus průměru nýtu, například 6 mm + 4 mm = 10 mm.
Jaký vrták použít pro nýt o průměru 4 mm?
Použijte vrták o průměru 4,1 až 4,2 mm, tedy o 0,1 až 0,2 mm větší než nýt.
Jak vybrat nýtovací kleště pro průměr nýtu 6,4 mm?
Nejvhodnější jsou pákové nýtovací kleště, které zvládají průměry 6,4 až 8,0 mm s menší námahou.
Jak správně připravit otvor pro nýt?
Otvor vyvrtejte o 0,1-0,3 mm větší než průměr nýtu a odjehlte jej, aby se zabránilo poškození spoje.
Jaké chyby nejčastěji ovlivňují pevnost nýtovaného spoje?
Nevhodná délka nýtu, příliš velký otvor, šikmé nýtování a opotřebené kleště vedou ke snížení pevnosti spoje.
Lze použít výpočetní tabulku i pro speciální materiály jako plasty?
Ano, výpočetní tabulka pomáhá určit správnou délku nýtu i pro tenké či měkké materiály, pokud ji správně přizpůsobíte.
Jak se vyhnout galvanické korozi při nýtování?
Používejte nýty a trny ze stejných materiálů, například nerezové nýty s nerezovým trnem, abyste minimalizovali korozi.
Jak často je potřeba kontrolovat nýtovací kleště?
Pravidelně kontrolujte čelisti kleští na opotřebení, obvykle po každých několika stovkách použití, aby bylo dosaženo správného dotažení.
Mohu použít ruční nýtovací kleště pro nýt o průměru 8 mm?
Ruční kleště nejsou vhodné pro 8 mm nýty, lepší jsou pákové nebo aku nýtovačky, které zvládnou větší průměry.
Jaký je správný postup při nýtování?
Připravte otvor, vyberte správný nýt, pevně sevřete materiály, nýtujte kolmo, zkontrolujte hlavu nýtu a chraňte oči ochrannými brýlemi.
Jak vybrat správný typ nýtu pro různé druhy materiálů?
Vyberte nýty podle materiálu spoje – například hliníkové nýty pro lehké kovy a ocelové nýty pro pevnější materiály, aby se zabránilo galvanické korozi.
Jak správně použít výpočetní tabulku pro stanovení délky trhacího nýtu?
Použijte tabulku, kde se délka nýtu rovná součtu tloušťky spojovaných materiálů plus 1,5 až 2 násobek průměru nýtu pro správné upevnění.
