Návod k použití mikrometru a správné měření krok za krokem

Mikrometr patří mezi nejpřesnější nástroje pro měření malých rozměrů s přesností na setiny milimetru. Správné použití mikrometru a správné čtení jeho stupnice zajistí přesné výsledky, které jsou klíčové ve strojírenství i přesných dílnách. Kalibrace mikrometru a dodržení správné techniky měření pomáhají předejít častým chybám a zkreslení naměřených hodnot.

Jak správně měřit mikrometrem krok za krokem

Správné měření mikrometrem vyžaduje přesný a systematický postup. Klíčem je správné držení mikrometru, pečlivá příprava a využití ráčna pro dosažení stabilního dotažení měřených ploch. Následujte tento praktický návod krok za krokem, který zajistí spolehlivý výsledek i začátečníkům.

Příprava mikrometru před měřením

Před měřením mikrometrem je nezbytné nástroj důkladně očistit a zkontrolovat jeho stav. Nečistoty nebo drobná poškození mohou ovlivnit přesnost měření. Doporučuje se také provést kalibraci mikrometru podle výrobních instrukcí, aby byla dosažena co nejvyšší spolehlivost výsledků.

Umístění měřeného předmětu

Měřený předmět umístěte pečlivě mezi měřicí plochy mikrometru tak, aby byl kolmý k osám měřicího nástroje. Nesprávné umístění může způsobit zkreslení rozměrů a nepřesnosti. Stabilní a rovnoměrné držení mikrometru během měření výrazně zvyšuje přesnost výsledků.

Použití ráčna a odečet hodnoty

Ráčna mikrometru slouží k jemnému dotažení měřicích ploch bez přetížení nástroje, což zaručuje opakovatelnost a přesnost měření. Hodnotu odečtěte z bubínku a pouzdra podle stupnice mikrometru, přičemž správné čtení je klíčové pro přesné určení rozměru.

1. Očistěte mikrometr – odstraňte prach a nečistoty z měřicích ploch a bubínku.
2. Zkontrolujte kalibraci – ověřte nulovou polohu mikrometru při zavřených měřicích plochách.
3. Umístěte měřený předmět – položte jej rovnoměrně mezi měřicí plochy.
4. Dotažení s ráčnou – použijte ráčnu mikrometru pro jemné, stabilní dotažení.
5. Odečtěte hodnotu – přečtěte výslednou hodnotu podle stupnice na bubínku a pouzdru.

Tip: Častou chybou je příliš silné dotažení bez ráčna, které může deformovat měřený předmět a znehodnotit měření. Držení mikrometru jednou rukou bez podpory snižuje přesnost – vždy držte nástroj pevně oběma rukama. Tento postup se hodí pro většinu dílenských měření, ale nepro přesné laboratorní aplikace, kde je nutné speciální kalibrace a prostředí.

Jak používat mikrometr a jeho základní části

Mikrometr je precizní měřicí přístroj určený k přesnému stanovení rozměrů s přesností až 0,01 mm. Pro správné použití je nezbytné znát jeho jednotlivé části a pochopit princip jejich vzájemné spolupráce, které zajišťují spolehlivé a opakovatelné výsledky měření.

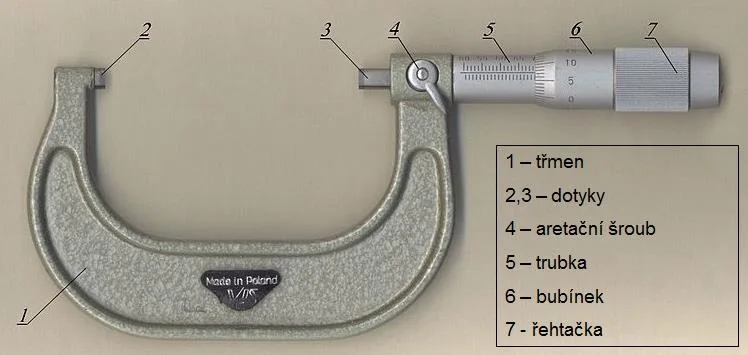

Základní části mikrometru a jejich funkce

Mikrometr sestává z několika klíčových komponent:

• Rám mikrometru – pevná kovová konstrukce, která drží všechny části v přesné poloze a zajišťuje stabilitu měření.
• Vřeteno – pohyblivá měřicí plocha, která se posouvá přesně po závitu, přičemž její pohyb je řízen otáčením bubínku.
• Ráčna – mechanismus, který omezuje sílu dotažení vřetena, aby nedošlo k deformaci měřeného předmětu ani k nepřesnostem způsobeným přetáčením; obvykle umožňuje konstantní tlak kolem 5 až 10 N.
• Bubínek (měřicí válec) – na jeho povrchu je vyznačena stupnice s dělením po 0,01 mm, která ukazuje přesnou hodnotu posunu vřetena.
• Hlavní stupnice (nástavec) – na rámu mikrometru je vyznačena hlavní stupnice s milimetrovými a půlmilimetrovými děleními, která spolu s bubínkem umožňuje odečíst hodnotu měření s přesností na setiny milimetru.

Díky této konstrukci lze měřit délky, tloušťky nebo průměry s přesností až 0,01 mm, což potvrzují i testy odborných institucí jako dTest.

Jak funguje mikrometr při měření

Při měření mikrometrem se vřeteno otáčí pomocí bubínku, který je navinut na jemný závit s krokem obvykle 0,5 mm na jednu otáčku. Tato mechanika umožňuje přesný lineární posun vřetena o 0,01 mm na každý dílek stupnice bubínku. Měřicí plocha vřetena se přibližuje k měřenému objektu, dokud ráčna neomezí další dotažení, čímž zajistí konstantní tlak a minimalizuje chybu způsobenou přetáčením.

Hodnota měření se odečítá součtem hodnot z hlavní stupnice (v milimetrech a půlmilimetrech) a z bubínkové stupnice (v setinách milimetru). Před každým měřením je nutné mikrometr zkalibrovat na nulovou hodnotu, aby byla zajištěna přesnost a opakovatelnost výsledků. Kalibrace se provádí na měřítku nebo pomocí kalibračního kroužku.

Tip: Častou chybou je příliš silné dotažení vřetena bez použití ráčny, což způsobuje deformaci měřeného předmětu a zkreslení výsledku. Proto vždy používejte ráčnu a nepřekračujte doporučený tlak.

Mikrometr je ideální pro přesné měření malých rozměrů v dílnách, strojírenství nebo laboratorních podmínkách. Pro měření větších nebo nepravidelných předmětů se však nehodí, protože jeho rozsah je omezený (obvykle do 25 mm na jeden mikrometr). V takových případech je vhodnější použít jiné měřicí nástroje, například posuvné měřítko.

Více informací k tématu najdete v oficiálním zdroji: dTest.

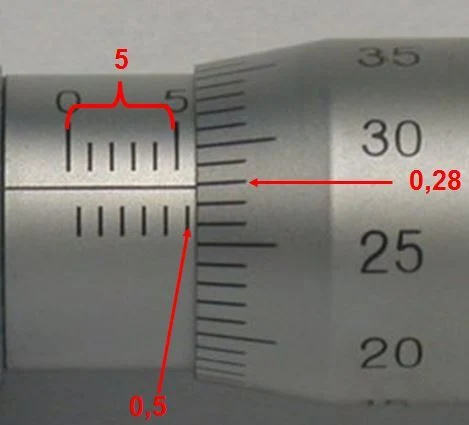

Jak číst mikrometr: rozbor stupnice a hodnot

Pro správné měření mikrometrem je klíčové správně číst hodnoty na stupnici, která se skládá ze dvou částí – hlavní stupnice na pouzdře a bubínkové stupnice. Celková měřená hodnota vzniká součtem odečtů z obou těchto stupnic, přičemž bubínek určuje desetiny a setiny milimetru. Následující návod k použití mikrometru vám pomůže hodnoty přesně odečíst a vyhnout se nejčastějším chybám.

Jak správně číst hlavní stupnici mikrometru

Hlavní stupnice mikrometru je obvykle rozdělena na 1 mm segmenty, které můžete odečítat přímo z pouzdra mikrometru. Každý viditelný plný milimetr představuje základ měření. Pro přesnost 0,01 mm je však nutné připočítat hodnotu z bubínkové stupnice. Celková délka vzniká součtem hodnot z hlavní stupnice a bubínku, což umožňuje přesné měření i velmi malých rozměrů.

Jak správně číst bubínkovou stupnici mikrometru

Bubínková stupnice mikrometru je rozdělena na 50 nebo 100 dílků, přičemž každý dílek odpovídá 0,01 mm. Při odečtu zjistíte, která linka na bubínku je zarovnaná s hlavní stupnicí na pouzdře, a tuto hodnotu přičtete k odečtu z hlavní stupnice. Tento způsob měření mikrometrem zajišťuje vysokou přesnost až na setiny milimetru.

Kolik mm je 1 mikron a jeho vztah k mikrometru

Jeden mikron odpovídá 0,001 mm, tedy tisícině milimetru. Mikrometr s přesností 0,01 mm měří proto s přesností na desetiny mikronu, což je dostatečné pro většinu technických aplikací. Pochopení tohoto převodu pomáhá správně interpretovat výsledky měření a zajistit správnou kalibraci mikrometru před jeho použitím.

Kalibrace mikrometru před měřením

Kalibrace mikrometru před měřením je nezbytná pro zajištění přesnosti měření mikrometrem. Správné nastavení nulové polohy eliminuje chyby, které by mohly ovlivnit výsledky při použití mikrometru. Bez pravidelné kalibrace nelze spolehlivě číst hodnoty na mikrometru a přesnost měření mikrometrem klesá.

1. Otevřete mikrometr a zkontrolujte, zda je prostor mezi měřicími plochami úplně zavřený, bez mezery.
2. Ujistěte se, že nulový bod na stupnici je přesně vyrovnán s nulou na bubínku.
3. Pokud nulová poloha nesouhlasí, použijte ráčnu mikrometru pro jemné doladění, aby se stupnice správně seřadila.
4. Prověřte přesnost měření mikrometrem pomocí kalibračního měřítka nebo vzorku s přesným rozměrem.
5. Opakujte kontrolu nulové polohy a případnou úpravu před každým měřením, zejména při změně teploty nebo namáhání měřidla.

Jak kalibrovat mikrometr před měřením

Pro přesné měření je klíčové dodržovat návod k použití mikrometru pro přesné měření a pravidelně kontrolovat nulovou polohu. Kalibrace mikrometru tak minimalizuje chyby způsobené opotřebením nebo mechanickým poškozením.

Nejčastější chyby při měření mikrometrem a jak se jim vyhnout

Při měření mikrometrem patří mezi nejčastější chyby nesprávné držení přístroje, které vede k odklonu osy měření o více než 1°. Tento nesoulad způsobuje zkreslení výsledku až o několik mikrometrů. Nadměrný tlak na měřený předmět, který přesahuje doporučený moment ráčny (obvykle 0,2-0,3 Nm), snižuje přesnost měření a může poškodit jemný mechanismus ráčny mikrometru, který reguluje sílu doteku. Přílišný tlak také deformuje měřený materiál, což vede k falešně nižším hodnotám. Další častou chybou je zanedbání pravidelné kalibrace mikrometru, která by měla probíhat minimálně jednou za měsíc nebo před každou sérií měření na kalibrační měřítka (například měřicí tyče s přesností 0,001 mm). Bez kalibrace může dojít k odchylkám měření přesahujícím 5 mikrometrů. Nesprávné používání mikrometru, jako jsou rychlé nebo kmitavé pohyby během měření, způsobuje nestabilitu měřicího dotyku a chyby v řádu jednotek mikrometrů.

Tipy pro přesné měření mikrometrem v dílně zahrnují:

• Držet mikrometr pevně a přesně kolmo k měřenému povrchu, aby osa měření byla v rozmezí 0° až 1° od kolmice
• Používat ráčnu mikrometru k nastavení konstantního tlaku doteku, doporučený moment je 0,2-0,3 Nm, což odpovídá jemnému, ale jistému dotažení
• Kalibrovat mikrometr pravidelně na etalonové měřidlo s přesností alespoň 0,001 mm, ideálně před každým měřením nebo minimálně jednou za měsíc
• Číst hodnoty na mikrometru pomalu, bez otřesů a spěchu, aby se eliminovalo chybné odečtení z noniového nebo digitálního displeje

Správné držení a ovládání mikrometru při měření snižuje chyby pod 2 mikrometry a zabraňuje poškození měřidla i měřeného předmětu.

Častá chyba: Příliš rychlé zavírání mikrometru bez použití ráčny vede k přetížení mechanismu a nepřesným výsledkům.

Pro koho se to hodí: Tento návod je vhodný pro přesné dílenské měření kovových i plastových součástek s tolerancí do 0,01 mm. Pro hrubší měření nebo měření na nerovných površích mikrometr není ideální volbou.

Časté dotazy o použití mikrometru a měření

Otázka: Jak správně měřit mikrometrem?

Připravte mikrometr, vložte měřený předmět mezi měřicí plochy, použijte ráčnu mikrometru k jemnému dotažení a odečtěte hodnotu ze stupnice s přesností 0,01 mm.

Otázka: Jak se používá mikrometr?

Mikrometr držte pevně, měřený předmět umístěte mezi měřicí plochy a otáčejte ráčnou do kontaktu. Hodnoty čtěte z bubínku a pouzdra mikrometru.

Otázka: Kolik mm je 1 mikron?

1 mikron představuje 0,001 mm, tedy jednu tisícinu milimetru.

Otázka: Jak číst mikrometr?

Celé milimetry a desetiny milimetru odečtěte z pouzdra, setiny milimetru z bubínku; součet dává přesnou hodnotu s rozlišením 0,01 mm.

Otázka: Jak kalibrovat mikrometr?

Při zavřených měřicích plochách zkontrolujte nulovou polohu; pokud není správná, upravte podle návodu výrobce a kalibraci opakujte pravidelně.

Otázka: Jaký je správný tlak při měření mikrometrem?

Používejte tlak ráčny, který zaručuje jednotné a jemné dotažení bez deformace měřeného předmětu.

Otázka: Jak často je potřeba kalibrovat mikrometr?

Kalibrujte ideálně před každým měřením nebo minimálně jednou za měsíc podle frekvence používání.

Otázka: Jaký je rozdíl mezi mikrometrem a posuvným měřítkem?

Mikrometr nabízí přesnost 0,01 mm, zatímco posuvné měřítko obvykle 0,1 mm; mikrometr je vhodnější pro velmi přesná měření malých rozměrů.

Otázka: Co dělat, pokud mikrometr ukazuje nesprávné hodnoty?

Zkontrolujte kalibraci, vyčistěte měřicí plochy a případně svěřte mikrometr odbornému servisu.

Otázka: Jak správně držet mikrometr při měření?

Pevně držte mikrometr, ale nepřidržujte příliš silně, a používejte ráčnu k přesnému dotažení měřených ploch.

Otázka: Může mikrometr měřit v mikronech i milimetrech?

Ano, mikrometr ukazuje hodnoty v milimetrech s rozlišením na mikrony (0,001 mm).

Otázka: Jak čistit mikrometr po použití?

Měřicí plochy očistěte jemným suchým hadříkem bez chemikálií a uschovejte mikrometr v ochranném pouzdře.

Otázka: Jaký je význam ráčny na mikrometru?

Ráčna zajišťuje konstantní tlak při měření, čímž brání poškození předmětu a zvyšuje přesnost měření mikrometrem.

Otázka: Jak kalibrovat posuvné měřítko?

Zkontrolujte nulovou polohu, očistěte měřicí plochy a upravte podle výrobce, aby bylo měření přesné.

Otázka: Co je to mikron?

Mikron je jednotka délky rovná 0,001 mm, tedy jedné tisícině milimetru.
