Správné nastavení vůle ventilů u pojízdného traktoru zásadně ovlivňuje výkon a životnost motoru. Precizní seřízení ventilů zajistí optimální spalování a zabrání předčasnému opotřebení mechanických částí. Měření vůle ventilů je proto klíčovým krokem údržby každého traktoru.
Hlavní poznatky
- Vůle ventilů u pojízdných traktorů se nastavuje na studeném motoru v poloze horní úvrať (TDC) kompresního zdvihu.
- Doporučené hodnoty vůle jsou typicky 0,05-0,10 mm pro sací ventily a 0,06-0,12 mm pro výfukové ventily u malých čtyřtaktních motorů.
- Nastavení vůle ventilů pomáhá předejít přehřívání motoru, hlučnému chodu a ztrátě výkonu.

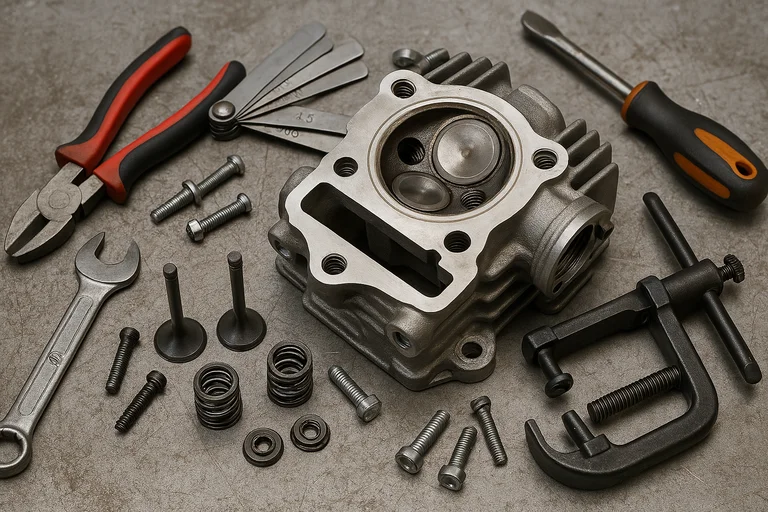

- Pro přesné nastavení je potřeba listová měrka, klíče (9-17 mm), šroubovák, kleště na kontramatky a ideálně momentový klíč s utahovacím momentem 7-9 Nm pro kontramatky.
- Po nastavení vůle je vhodné nechat motor běžet 30 minut při provozní teplotě pro stabilizaci vůle.
Co je to vůle ventilů a proč je důležitá u pojízdného traktoru
Vůle ventilů u pojízdného traktoru představuje malou mezeru mezi koncem ventilu a ramenem kolébky, která je nezbytná pro správnou funkci motoru traktoru. Tato vůle kompenzuje tepelnou roztažnost kovových dílů během provozu a zajišťuje těsnění ventilu, což umožňuje optimální spalování a výkon motoru. Pokud je vůle ventilů příliš malá, ventily se nemusí dokonale zavřít, což vede k přehřívání motoru a ztrátě výkonu. Naopak příliš velká vůle způsobuje hlučný chod a zbytečné opotřebení.
Pro správné nastavení ventilů traktor vyžaduje přesné měření vůle ventilů, často pomocí listové měrky. Kontramatka ventilu slouží k pevné fixaci nastaveného úhlu, aby se vůle během provozu neměnila. Správná vůle ventilů u pojízdného traktoru se liší podle typu motoru, ale běžně se pohybuje v rozmezí 0,10 až 0,30 mm. Kontrola a seřízení ventilů by se měly provádět pravidelně podle výrobce, nejčastěji po 200 až 400 motohodinách provozu.
Jak často se má kontrolovat vůle ventilů u pojízdného traktoru
Pravidelná kontrola vůle ventilů pomáhá předejít problémům s výkonem a přehříváním motoru, proto se doporučuje sledovat stav minimálně jednou za sezonu nebo podle servisního plánu traktoru.
Doporučené hodnoty vůle ventilů pro pojízdné traktory s různými typy motorů
Pro správné nastavení vůle ventilů u pojízdného traktoru je nezbytné znát doporučené hodnoty podle typu motoru. Nejčastěji se vůle liší mezi sacími a výfukovými ventily u čtyřtaktních benzínových i vznětových motorů. Správná vůle ventilů u traktoru zajistí optimální výkon a prodlouží životnost motoru. Níže uvedená tabulka uvádí orientační rozmezí doporučených hodnot, přičemž měření vůle ventilů je vhodné provádět za studena s použitím listové měrky a správných nástrojů, jako je kontramatka ventilu a momentový klíč.
| Typ motoru | Sací ventil (mm) | Výfukový ventil (mm) |
|---|---|---|
| Benzínový motor | 0,05-0,10 | 0,06-0,12 |
| Vznětový motor | 0,05-0,10 | 0,06-0,12 |
Doporučené hodnoty vůle ventilů pro sací ventily u pojízdných traktorů
U sacích ventilů u pojízdných traktorů s běžnými čtyřtaktními motory se doporučuje vůle mezi 0,05 a 0,10 mm. Tato hodnota umožňuje správné těsnění ventilu bez nadměrného přetížení ventilového mechanismu. Přesné měření vůle ventilů motoru provádějte pomocí listové měrky, přičemž seřízení ventilů vyžaduje správné dotažení pomocí kontramatky ventilu. Dodržení těchto hodnot pomáhá předejít problémům jako je ztráta výkonu nebo nadměrné opotřebení.
Doporučené hodnoty vůle ventilů pro výfukové ventily u pojízdných traktorů
Výfukové ventily u běžných čtyřtaktních motorů pojízdných traktorů mají doporučenou vůli mezi 0,06 a 0,12 mm. Větší vůle u výfukových ventilů kompenzuje vyšší teploty a zabraňuje přehřívání ventilového sedla. Při nastavení ventilů traktor je důležité měření vůle ventilů provádět za studena, aby nedošlo k chybám způsobeným teplotní roztažností kovových součástí. Časté chyby při nastavování vůle ventilů u pojízdných traktorů zahrnují nesprávné utažení kontramatky nebo použití nevhodné měrky. Dodržování doporučených hodnot výrazně zvyšuje spolehlivost motoru.
Kdy a jak často kontrolovat a nastavovat vůli ventilů u pojízdného traktoru
Vůle ventilů u pojízdného traktoru patří mezi klíčové parametry údržby motoru. Pravidelná kontrola a správné nastavení vůle zabraňují hlučnému chodu a ztrátě výkonu, čímž prodlužují životnost motoru a zajišťují jeho optimální funkci.
Kdy kontrolovat vůli ventilů u pojízdných traktorů
Vůle ventilů je vhodné kontrolovat minimálně jednou za rok nebo po 100 motohodinách provozu. Další kontrola se doporučuje při podezření na hlučný chod motoru nebo pokles výkonu, které často signalizují nesprávné seřízení ventilů. Použití listové měrky umožní přesné měření vůle ventilů motoru a odhalí případné odchylky.
Jak často nastavovat vůli ventilů u pojízdných traktorů
Nastavení vůle ventilů by mělo probíhat pravidelně, ideálně po 100 motohodinách nebo při každé sezonní údržbě traktoru. Častější seřízení ventilů je doporučeno při výskytu hlučného chodu nebo ztráty výkonu, což jsou varovné signály nesprávné vůle. Pro přesné nastavení využijte kontramatku ventilu a momentový klíč, abyste zajistili správnou fixaci a optimální funkčnost.
- Odstranění krytu ventilů – umožní přístup k ventilům pro měření.
- Měření vůle listovou měrkou – vložte měrku mezi ventil a zdvihátko.
- Uvolnění kontramatky ventilu – umožní nastavení správné vůle.
- Nastavení vůle podle výrobních specifikací – upravte vůli pomocí vhodného nástroje.
- Dotahování kontramatky momentovým klíčem – zajistí pevné a přesné sevření.
- Kontrola nastavení – opětovné měření listovou měrkou pro potvrzení správné vůle.
- Montáž krytu ventilů – dokončení údržby a ochrana ventilového mechanismu.
Odborná rada: Častá chyba při nastavování vůle ventilů je nedostatečné dotahování kontramatky, které vede k postupnému uvolnění a nesprávné vůli. Tento problém se nejčastěji projeví hlučným chodem motoru a ztrátou výkonu. Pro koho se to hodí: pravidelná kontrola a nastavení vůle je nezbytná u všech pojízdných traktorů, zejména u starších modelů s vyšším počtem motohodin; naopak u nových traktorů s přesným hydraulickým nastavením ventilů může být interval delší.
Podrobný postup nastavení vůle ventilů krok za krokem u pojízdného traktoru
Nastavení vůle ventilů u pojízdného traktoru vyžaduje přesný postup a správné nástroje. Níže najdete detailní návod, jak správně měřit a nastavovat vůli ventilů v motoru traktoru, aby byl zajištěn optimální chod a prodloužená životnost motoru.
Příprava nástrojů a bezpečnostní opatření
Pro seřízení ventilů budete potřebovat listovou měrku k měření vůle ventilů a momentový klíč pro správné utažení kontramatky ventilu. Doporučuji pracovat na studeném motoru a zajistit stabilní pracovní prostor. Bezpečnost zajistíte odpojením baterie a odstraněním všech zdrojů náhodného spuštění motoru během práce.
Měření vůle ventilů pomocí listové měrky
Nejprve otočte motor traktoru do horní úvratě (TDC) na kompresní fázi příslušného válce. V této poloze není ventil v kontaktu s vačkovým hřídelem, což umožňuje přesné měření vůle ventilů. Pomocí listové měrky změřte vůli mezi ventilem a ramenem kolébky. Správná vůle ventilů motoru bývá specifikována v manuálu, obvykle kolem 0,15-0,25 mm.
Nastavení a utažení kontramatky s momentovým klíčem
Pokud je vůle mimo předepsaný rozsah, upravte ji nastavením šroubku ventilu. Po dosažení správné vůle pevně utáhněte kontramatku ventilu momentovým klíčem na hodnotu 7-9 Nm, aby nedošlo k jejímu uvolnění. Po dotažení znovu zkontrolujte vůli, protože utažení může mírně změnit nastavení.
- Demontujte kryt ventilů – zajistěte přístup ke šroubkům nastavování
- Otočte motor do horní úvratě (TDC) – umožní správné měření vůle
- Změřte vůli listovou měrkou – přesně mezi ventilem a ramenem kolébky
- Nastavte šroubek ventilu – upravte vůli na předepsanou hodnotu
- Utáhněte kontramatku s momentovým klíčem – 7-9 Nm pro správné dotažení
- Zkontrolujte vůli znovu – ověřte přesnost nastavení
- Namontujte kryt ventilů zpět – dokončete údržbu
Tip: Častá chyba při nastavování vůle ventilů u pojízdných traktorů je nedostatečné utažení kontramatky, které vede k postupnému rozvolnění a vzniku nesprávné vůle během provozu.
Tento postup se hodí zejména pro traktory s motory OHV, kde je přístup k ventilům relativně snadný. Pro složitější motory nebo při nejistotě doporučuji servisní kontrolu u odborníků.
Typické chyby při nastavování vůle ventilů a jak se jim vyhnout
Častou chybou při nastavování vůle ventilů u pojízdných traktorů je měření na teplém motoru. Vůle ventilů se musí kontrolovat na studeném motoru, protože kovové části se při zahřátí rozšiřují a měření za provozní teploty by vedlo k nesprávným hodnotám. Optimální je provést měření ráno před startem, kdy je motor chladný.
Dalším častým problémem je nedostatečné utažení kontramatky ventilu po nastavení vůle. Pokud není kontramatka dotažena momentovým klíčem na doporučený moment 7 až 9 Nm, může dojít k uvolnění nastavení během provozu, což způsobí zvýšené opotřebení ventilového mechanismu a riziko poškození ventilu. Proto je pevné dotažení kontramatky nezbytné.
Nesprávné nastavení vůle, zejména podhodnocení nebo nadhodnocení hodnot, vede k vážným poruchám motoru. Příliš malá vůle způsobuje neúplné uzavření ventilu, což může vést k propálení ventilu nebo ztrátě komprese. Naopak příliš velká vůle způsobuje hlučný chod motoru, snížení výkonu a rychlejší opotřebení rozvodového mechanismu.
Pro správné nastavení doporučuji používat listové měrky odpovídající hodnotám uvedeným v technické dokumentaci konkrétního motoru. U pojízdných traktorů se vůle sacího ventilu obvykle nastavuje na 0,05 až 0,10 mm, výfukového ventilu na 0,06 až 0,12 mm podle typu motoru. Měření provádějte vždy v poloze horní úvrať kompresního zdvihu (TDC) na studeném motoru.
Pravidelná kontrola vůle ventilů je klíčová pro dlouhodobou spolehlivost motoru. Doporučený interval kontroly je každých 200 motohodin nebo podle servisního manuálu výrobce. Vynechání této údržby může vést k nákladným opravám.
- Měřte vůli pouze na studeném motoru, ideálně při teplotě pod 20 °C.
- Používejte správnou listovou měrku podle doporučených hodnot výrobce.
- Utahujte kontramatku ventilu momentovým klíčem na 7-9 Nm.
- Kontrolujte vůli pravidelně, minimálně každých 200 motohodin.
- Po nastavení nechte motor běžet 30 minut, aby se vůle stabilizovala při provozní teplotě.
Tip: Častá chyba je nastavení vůle bez zajištění správné polohy ventilu v TDC kompresního zdvihu, což vede k nepřesnému měření a nesprávnému seřízení. Při nastavování ventilů u čtyřtaktních motorů se ujistěte, že ventil je zcela uzavřen a kohoutek ventilu je v nejnižší poloze.
Pro koho se to hodí: Nastavení ventilové vůle je vhodné pro všechny majitele pojízdných traktorů s čtyřtaktními motory, kteří chtějí udržet optimální výkon a prodloužit životnost motoru.
Pro koho NE: Pokud nemáte potřebné nástroje (listové měrky, momentový klíč) nebo zkušenosti, doporučuji svěřit seřízení odbornému servisu, aby nedošlo k poškození motoru.
Vliv nesprávně nastavené vůle ventilů na výkon, spotřebu paliva a emise
Nesprávné nastavení vůle ventilů u pojízdného traktoru má přímý dopad na výkon motoru, spotřebu paliva i emise škodlivin. Pokud je vůle příliš malá (menší než doporučený rozsah, například pod 0,05 mm u sacích ventilů a pod 0,06 mm u výfukových), ventily se neuzavírají úplně, což způsobuje ztrátu komprese až o 10-15 %, přehřívání ventilů a sedel a riziko propálení nebo prasknutí. Tento stav vede k nárůstu spotřeby paliva přibližně o 5-8 % a zvýšení emisí oxidů dusíku (NOx) a nespálených uhlovodíků.
Naopak příliš velká vůle (nad horní mez doporučenou výrobcem, například nad 0,10 mm u sacích a 0,12 mm u výfukových ventilů) způsobuje opožděné a zmenšené otevírání ventilů, což snižuje objem nasávané směsi a výkon motoru až o 7 %. Zvýšená vůle také způsobuje hlučný chod motoru (typické klepání) a rychlejší opotřebení rozvodového mechanismu, což může vést k častějším servisním zásahům.
Pro správné nastavení vůle ventilů se používá listová měrka a kontramatka ventilu, které umožňují přesné měření a úpravu vůle podle technických parametrů výrobce motoru. Správná vůle ventilů u traktoru zajistí optimální časování ventilů, stabilní výkon motoru a snížení spotřeby paliva i emisí.
- Příliš malá vůle ventilů (<0,05 mm) vede k přehřívání, ztrátě komprese a zvýšené spotřebě paliva o 5-8 %
- Příliš velká vůle (>0,10 mm) způsobuje hlučný chod, snížení výkonu až o 7 % a rychlejší opotřebení rozvodů
- Nesprávná vůle zhoršuje spalování a zvyšuje emise NOx a nespálených uhlovodíků
- Pravidelná kontrola a nastavení vůle podle výrobce prodlužuje životnost motoru a zachovává jeho efektivitu
Jak často se má kontrolovat vůle ventilů u pojízdného traktoru
Kontrolu vůle ventilů doporučuji provádět minimálně každých 500 motohodin nebo podle servisního plánu výrobce traktoru. Při delším prodlení s nastavením hrozí výrazné snížení výkonu motoru a riziko vážného poškození ventilového mechanismu.
Časté dotazy
Jak často je třeba kontrolovat vůli ventilů u pojízdného traktoru?
Minimálně jednou za rok nebo po 100 motohodinách provozu, případně při hlučném chodu nebo ztrátě výkonu.
Jaká je správná vůle ventilů u pojízdného traktoru?
Obvykle 0,05-0,10 mm pro sací ventily a 0,06-0,12 mm pro výfukové ventily u malých čtyřtaktních motorů.
Jak zjistím, že je potřeba nastavit vůli ventilů?
Příznaky jsou hlučný chod motoru, ztráta výkonu nebo střílení do výfuku, což naznačuje nesprávné nastavení.
Jaký nástroj potřebuji pro nastavení vůle ventilů u traktoru?
Potřebujete listové měrky, klíče (9-17 mm), šroubovák, kleště na kontramatky a ideálně momentový klíč s utahovacím momentem 7-9 Nm.
Proč je důležité měřit vůli ventilů na studeném motoru?
Protože teplota ovlivňuje roztažnost kovových dílů, měření na studeném motoru zajišťuje přesnost nastavení.
Co se stane, když je vůle ventilů nastavena příliš malá?
Může dojít k neuzavření ventilu, přehřívání motoru, ztrátě komprese a potenciálnímu poškození ventilu.
Jak správně otočit motor do polohy horní úvrať (TDC)?
Pomocí klikového hřídele otočte motor tak, aby byl válec v horní úvrať kompresního zdvihu, kdy je ventil zcela uzavřený.
Jak se utahuje kontramatka ventilů správným momentem?
Pomocí momentového klíče utáhněte kontramatku na 7-9 Nm, aby nedošlo k poškození závitu.
Jak dlouho nechat motor běžet po nastavení vůle ventilů?
Po nastavení nechte motor běžet cca 30 minut při normální provozní teplotě pro stabilizaci vůle.
Lze nastavit vůli ventilů u všech typů motorů stejným postupem?
Základní postup je stejný, ale hodnoty vůle a detaily se liší podle typu motoru a výrobce.
Jaké jsou doporučené hodnoty vůle ventilů pro pojízdné traktory s různými typy motorů?
Pro motor Briggs & Stratton se doporučuje vůle 0,10 mm na sací ventily a 0,15 mm na výfukové; u jednoválcových motorů bývá obvyklá vůle kolem 0,15 mm.
Jaké jsou nejčastější chyby při nastavování vůle ventilů u pojízdných traktorů a jak se jim vyhnout?
Mezi časté chyby patří nastavování ventilů na teplém motoru místo studeného a nedostatečné utažení kontramatek, správný postup zahrnuje měření vůle na chladném motoru a utažení kontramatek momentem 20 Nm.
