Výroba štípačky dřeva vlastními rukama umožňuje výrazně ušetřit náklady a přizpůsobit stroj přesně vašim potřebám. Díky hydraulickému válci a elektromotoru štípačky zvládnete snadno zpracovat i větší objemy palivového dřeva. Přesný návod s výkresy a postupy svařování kovů vám pomůže postavit spolehlivý a bezpečný přístroj krok za krokem.
📌 To nejdůležitější
- Hydraulický válec určuje maximální délku polen a jeho pracovní tlak závisí na průměru pístu a tlaku oleje.
- Minimální výška domácí jarní štípačky je přibližně 800 mm pro pohodlnou práci.
- Elektromotor štípačky by měl mít výkon minimálně 2 kW a otáčky mezi 250 až 600 ot./min pro bezpečný provoz.
- Mezera mezi pracovní plochou a válcem by měla být 8 až 20 cm, optimálně 8-12 cm, aby bloky dřeva správně seděly.
- Kovová konstrukce štípačky by měla mít tloušťku 6-10 mm v závislosti na síle pohonu pro dostatečnou pevnost.
Materiály a nástroje potřebné pro výrobu štípačky dřeva
Pro výrobu štípačky dřeva je nezbytné zvolit vhodné materiály a nástroje, které zajistí pevnost konstrukce a bezpečnost práce. Použití kvalitní oceli o tloušťce 6 až 10 mm zaručuje dostatečnou odolnost rámu proti mechanickému namáhání. Pro montáž je pak nutné mít správné nástroje pro svařování a opracování kovů, aby byl celý sestavovací proces přesný a bezpečný.
Výběr oceli pro konstrukci štípačky
Pro výrobu štípačky dřeva je optimální použít konstrukční ocel o tloušťce 6 až 10 mm. Tato tloušťka adekvátně odolává tlakům hydraulického válce a zajišťuje stabilitu rámu. Tenčí materiály by mohly vést k deformacím či poruchám, zatímco tlustší zbytečně zvyšují hmotnost a náklady. Správná volba oceli přímo ovlivňuje bezpečnost práce a životnost celé konstrukce.
Základní nástroje pro svařování a montáž
K výrobě domácí štípačky dřeva budete potřebovat tyto nástroje:
- svářečku pro svařování kovů a pevné spojení rámu
- brusku na opracování a čištění svarů či hran
- vrtačku pro přesné otvory na šrouby a závitové spoje
- klíče a šroubováky pro montáž hydraulického válce a elektromotoru štípačky
Použití správného nářadí výrazně usnadňuje sestavení a zvyšuje bezpečnost během práce. Doporučuji dbát na bezpečnostní vybavení a stabilní pracovní plochu.
Tip: Při výrobě štípačky vlastní konstrukce se vyplatí konzultovat výkresy domácí štípačky, které usnadní správný výběr materiálu a přesné rozmístění jednotlivých částí.
Návrh a příprava výkresů štípačky dřeva
Základní rozměry a parametry štípačky
Technické výkresy domácí štípačky musí zahrnovat minimální výšku 800 mm, která odpovídá ergonomickým standardům pro práci ve stoje a minimalizuje riziko únavy zad. Šířka rámu by měla být minimálně 400 mm, aby zajistila stabilitu při štípání polen o průměru až 20 cm. Délka pracovního zdvihu hydraulického válce určuje maximální délku štípaných polen a obvykle se pohybuje mezi 400 až 600 mm u domácích hydraulických štípaček. U mechanických štípaček je důležitá délka páky, která by měla být alespoň 1,2 metru pro dostatečný moment síly. Přesné výkresy s rozměry rámu, pístu a upevnění válce jsou klíčové pro správnou funkčnost a bezpečnost. Výška pracovní plochy by měla odpovídat výšce uživatele, aby se zabránilo nadměrnému ohýbání a snížilo se riziko úrazů.
Varianty konstrukčních řešení štípačky
Výkresy domácí štípačky musí reflektovat typ konstrukce podle požadovaného výkonu a dostupných materiálů. Mechanické štípačky, vhodné pro menší množství dřeva, využívají pákový nebo inerciální princip s jednoduchou konstrukcí z ocelových trubek a rohů, přičemž sekáček je často přivařen k vyplněné čtvercové trubce pro zvýšení hmotnosti a účinnosti štípání. Hydraulické štípačky vyžadují přesné rozmístění hydraulického válce s pracovní délkou 400-600 mm, olejovou nádrž a dvoučinný hydraulický rozvaděč s třemi polohami (1, 0, 2). Elektrické štípačky kombinují elektromotor s výkonem 2-3 kW (3-4 koně) a nízkými otáčkami 250-600 ot./min, přičemž je nutná vhodná převodovka (například řemenová s poměrem 1:2) pro snížení otáček na optimálních 450 ot./min.
- horizontální mechanická štípačka s pákovým systémem pro lehčí dřevo a nízký objem štípání
- vertikální hydraulická štípačka s válcem délky 500 mm pro štípání polen do průměru 20 cm

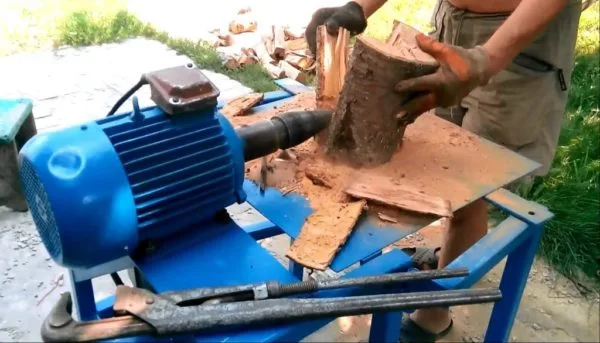

- elektrická štípačka s elektromotorem 2,2 kW a řemenovou převodovkou pro vyšší výkon a rychlost štípání
Tip: Při přípravě výkresů hydraulické štípačky je nutné přesně vypočítat objem hydraulického válce podle vzorce objem = 3,14 × (poloměr válce)² × délka zdvihu (v dm), aby hydraulické čerpadlo mělo dostatečný výkon pro požadovanou rychlost štípání. Chybný výpočet vede k pomalému nebo neefektivnímu chodu stroje.
Odborná rada: Mechanická štípačka se hodí pro domácnosti s malým objemem dřeva a omezeným rozpočtem, zatímco hydraulická a elektrická štípačka jsou vhodné pro častější a náročnější použití. Mechanické řešení však nevyhovuje pro štípání tvrdých a větších polen, kde je potřeba vyšší síla a přesnost hydrauliky nebo elektromotoru.
Montáž a svařování jednotlivých komponentů štípačky
Montáž a svařování jednotlivých komponentů štípačky vyžaduje přesnost a důsledné dodržování bezpečnostních pravidel. Správně provedený postup zajistí pevnost konstrukce i bezproblémový chod hydraulického systému. Níže naleznete podrobný návod na štípačku dřeva včetně doporučených pracovních kroků a upozornění.
Postup montáže rámu štípačky
Montáž rámu štípačky začíná přesným řezáním ocelových dílů podle výkresů domácí štípačky. Svařování kovů slouží k pevnému spojení jednotlivých částí rámu, proto je důležité dodržet správné polohy a úhly, aby konstrukce byla stabilní a odolná vůči zatížení. Montáž rámu zahrnuje tyto kroky:
- Příprava ocelových dílů – nařezání dle technických výkresů
- Svařování spodní základny – zajištění rovných spojů a pevnosti
- Svařování bočních nosníků – kontrola přesnosti rozměrů rámu
- Kontrola svařovacích spojů – odstranění případných nerovností
- Dokončení rámu – přivaření držáků pro hydraulický válec a sekáček
Tip: Bezpečnost práce při svařování vyžaduje ochranný štít, rukavice a dobré větrání prostoru. Častou chybou je nedostatečné připevnění dílů před svařováním, což vede k deformacím rámu.
Montáž hydraulických komponentů štípačky
Montáž hydraulického válce a připojení hadic je zásadní pro správnou funkci štípačky. Hydraulický válec musí být usazen pevně do přivařených držáků a zajištěn šrouby podle výkresů. Postup montáže hydrauliky zahrnuje:
- Osazení hydraulického válce – správné umístění a upevnění
- Připojení hydraulických hadic – kontrola správného vedení a upevnění
- Těsnění spojů – zabránění úniku hydraulické kapaliny
- Napojení elektromotoru štípačky – zajištění kompatibility s hydraulickým systémem
- Testování hydraulického systému – kontrola tlaku a funkčnosti bez zatížení
Odborná rada: Pro koho se výroba štípačky dřeva hodí, je třeba mít základní znalosti svařování a hydrauliky. Pro laiky bez zkušeností může být montáž hydrauliky komplikovaná a riziková. Dodržujte bezpečnost práce zvláště při manipulaci s tlakem a elektroinstalací.
Bezpečnost a ochrana při výrobě a provozu štípačky
Bezpečnost při výrobě a provozu štípačky dřeva je klíčová pro prevenci úrazů, které mohou vzniknout při nesprávné manipulaci s hydraulickým válcem, elektromotorem nebo svařováním kovů. Při stavbě hydraulické štípačky je nutné dodržovat předepsané bezpečnostní normy, zejména při práci s vysokotlakým hydraulickým systémem, kde pracovní tlak často dosahuje 150 až 200 barů. Nevhodné materiály nebo chyby ve výkresech domácí štípačky mohou vést k prasknutí rámu či úniku oleje, což představuje vážné riziko úrazu.
Pro bezpečnou výrobu i provoz štípačky doporučuji používat tyto ochranné pomůcky:
- Ochranné rukavice z odolného materiálu proti pořezání a oděru, ideálně s certifikací EN 388
- Bezpečnostní brýle s boční ochranou proti odlétávajícím třískám a kapalinám
- Pracovní obuv s ocelovou špicí a protiskluzovou podrážkou pro ochranu nohou před těžkými předměty
- Ochranný oděv z pevné tkaniny, který minimalizuje riziko zachycení do pohyblivých částí stroje
Jaké jsou chyby při stavbě domácí štípačky dřeva a jak se jim vyhnout
Častou chybou je nedostatečná pevnost rámu, kdy se používají ocelové plechy tenčí než 6 mm, což nezaručuje stabilitu při štípání polen o délce nad 50 cm. Nesprávná montáž hydraulického válce, například špatné upevnění pístnice nebo použití nevhodných šroubů, může způsobit uvolnění dílů pod tlakem a vážné úrazy. Další riziko představuje nevyvážená konstrukce, která může při provozu štípačky způsobit převrácení stroje.
Při výrobě štípačky na dřevo svépomocí je nezbytné:
- Použít kvalitní ocelové profily a plechy s tloušťkou 6-10 mm podle typu štípačky
- Dodržovat přesné technické výkresy s rozměry a tolerancemi, které zohledňují pracovní délku a tlak hydraulického válce
- Zajistit správné upevnění hydraulického válce a jeho rozvaděče s třemi polohami pro bezpečné ovládání (tlačení, držení, stahování)
- Pravidelně kontrolovat stav svařovaných spojů a hydraulických hadic, aby se předešlo únikům oleje a mechanickým poruchám
Tip: Pro koho se výroba domácí štípačky hodí, jsou ti, kdo mají zkušenosti s kovovýrobou a hydraulikou, a disponují vhodným nářadím. Naopak pro uživatele bez technických znalostí a bez přístupu k bezpečnostním pomůckám není domácí výroba doporučená kvůli zvýšenému riziku úrazů a poruch.
Údržba a servis štípačky dřeva
Pravidelná údržba štípačky dřeva je nezbytná pro zachování bezpečnosti provozu a prodloužení životnosti hydraulického válce, elektromotoru i mechanických částí. Hydraulický olej je nutné měnit po maximálně 500 provozních hodinách, což odpovídá přibližně jednomu roku běžného domácího používání. Kontrolu hladiny a kvality oleje doporučuji provádět minimálně jednou za měsíc podle specifikací uvedených ve výkresech domácí štípačky.
Mechanické komponenty, zejména klíny, klouby a ložiska, vyžadují pravidelné mazání vhodným průmyslovým olejem nebo vazelínou minimálně po každých 20 hodinách provozu. Pevnost svařovaných spojů je třeba kontrolovat alespoň jednou za půl roku, protože praskliny nebo uvolněné spoje mohou vést k nebezpečným poruchám během štípání. Elektromotor štípačky a jeho elektrické kabely je vhodné kontrolovat vizuálně jednou za 3 měsíce, přičemž je nutné věnovat pozornost poškozením izolace a upevnění kabelů.
Pro zachování bezpečnosti práce je nezbytné pravidelně čistit štípačku od pilin a nečistot, které by mohly způsobit zablokování pohyblivých částí nebo zhoršit chlazení elektromotoru. Doporučená frekvence čištění je po každém pracovním dni.
- Kontrola a doplnění hydraulického oleje podle výkresů domácí štípačky
- Mazání klínů, kloubů a ložisek po 20 hodinách provozu
- Kontrola svařovaných spojů minimálně každých 6 měsíců
- Inspekce elektromotoru a elektrických kabelů každé 3 měsíce
- Pravidelné čištění od pilin a nečistot po každém pracovním dni
Tip: Častou chybou při výrobě a provozu domácí hydraulické štípačky je zanedbání výměny hydraulického oleje, což vede k opotřebení těsnění a následnému úniku oleje, čímž se snižuje tlak a zvyšuje riziko selhání systému. Proto je servis hydrauliky klíčový pro bezpečný a bezporuchový provoz.
Pro koho se údržba hodí: Tento servisní režim je vhodný pro všechny typy domácích hydraulických i mechanických štípaček, kde je kladen důraz na dlouhodobou spolehlivost a bezpečnost.
Pro koho není vhodný: U velmi jednoduchých mechanických štípaček bez hydrauliky, které se používají jen příležitostně, může být tento rozsah údržby nadbytečný a postačí základní kontrola klínů a čištění.
Časté dotazy k výrobě štípačky dřeva
Otázka: Jaké materiály jsou nejlepší pro výrobu rámu štípačky dřeva?
Doporučuje se ocel tloušťky 6-10 mm podle síly pohonu, která zajišťuje pevnost a bezpečnost konstrukce. Při výrobě je důležité použít kvalitní materiály, aby rám odolal tlaku hydraulického válce.
Otázka: Jaká je optimální výška domácí štípačky dřeva?
Minimální výška štípačky by měla být přibližně 800 mm pro ergonomickou a bezpečnou práci. Výškově přizpůsobená konstrukce snižuje riziko úrazu a únavy obsluhy.
Otázka: Jaký výkon elektromotoru je vhodný pro elektrickou štípačku?
Elektromotor štípačky by měl mít výkon minimálně 2 kW a otáčky mezi 250 a 600 ot./min, což zajistí dostatečnou sílu a plynulý chod zařízení.
Otázka: Jaká je správná mezera mezi pracovní plochou a válcem štípačky?
Mezera se doporučuje v rozmezí 8 až 20 cm, ideálně 8-12 cm, aby nedocházelo k otáčení malých dřevěných kusů během štípání.
Otázka: Jak často je potřeba kontrolovat hydraulický olej u štípačky?
Hydraulický olej by se měl kontrolovat pravidelně – ideálně jednou za měsíc nebo po 50 hodinách provozu, aby se předešlo poruchám systému.
Otázka: Jaké bezpečnostní pomůcky jsou nezbytné při práci se štípačkou?
Bezpečnost práce vyžaduje ochranné rukavice, brýle a pevnou obuv, které minimalizují riziko pořezání, úderu nebo jiných úrazů.
Otázka: Jaké jsou nejčastější chyby při výrobě štípačky dřeva?
Častá chyba je nedostatečná pevnost konstrukce, špatné svařování kovů a opomenutí bezpečnostních opatření. To může vést k nebezpečným situacím při provozu.
Otázka: Kde najdu výkresy a šablony pro výrobu domácí štípačky?
Výkresy domácí štípačky lze získat na specializovaných hobby webech a fórech. Návod na výrobu štípačky dřeva krok za krokem často zahrnuje i technické výkresy s přesnými rozměry.
Otázka: Jaký typ štípačky je vhodný pro malý objem dřeva?
Pro malý objem dřeva se doporučují mechanické štípačky, které jsou jednodušší na výrobu a provoz bez potřeby hydraulického válce.
Otázka: Jaká je ztráta výkonu u hydraulických čerpadel?
Při výpočtu výkonu hydraulického systému je třeba počítat se ztrátou přibližně 5 % kvůli odporům v čerpadlech a rozvodech oleje.
Otázka: Jak správně svařovat části štípačky?
Svařování kovů by mělo probíhat s kvalitním vybavením a zkušeností. Důležité je dodržet bezpečnost práce a zajistit pevné svary bez trhlin.
Otázka: Jak zajistit bezpečnost sekáčku ve štípačce?
Sekáček musí být pevně připevněný a opatřen bezpečnostními kryty, které zabraňují náhodnému kontaktu a zranění při provozu.
Otázka: Jak provádět údržbu mechanických částí štípačky?
Údržba zahrnuje pravidelné mazání ložisek, kontrolu svarů a celkového stavu rámu, což prodlužuje životnost a bezpečnost stroje.
Otázka: Jak často kontrolovat stav hydraulického systému?
Hydraulický systém je vhodné kontrolovat po každých 50 hodinách provozu nebo alespoň jednou za měsíc, včetně stavu oleje a těsnění.
Otázka: Jaké jsou výhody plánování pomocí výkresů před výrobou štípačky?
Použití výkresů domácí štípačky umožňuje přesné rozměry, lepší kalkulaci materiálů a minimalizuje chyby při výrobě, což šetří čas i náklady.
