Správný výpočet řezných režimů při frézování výrazně ovlivňuje kvalitu povrchu i životnost nástroje. Klíčové parametry jako řezná rychlost, posuv na zub a výkon frézky je třeba přesně nastavit podle materiálu a typu operace. Tento návod vám pomůže optimalizovat řezné podmínky pro efektivní a spolehlivé obrábění.
🔑 Hlavní body
- Řezná rychlost (v) se počítá podle vzorce v = π × D × n / 1000, kde D je průměr frézy v mm a n otáčky v ot/min.
- Posuv na zub (f_z) se pohybuje obvykle mezi 0,05-0,3 mm/zub v závislosti na typu frézy.
- Hloubka řezu při hrubování bývá 3-10 mm, u odlitků až 30 mm, při frézování na čisto přibližně 1 mm.
- Výkon potřebný při frézování se vypočítá jako P = (F_z × v) / (60 × 1000) v kW, kde F_z je řezná síla.
- Doporučená maximální teplota nástroje nesmí překročit cca 200 °C, aby se zabránilo předčasnému opotřebení.
Jak správně vypočítat řezné rychlosti a otáčky frézy
Řezné režimy při frézování se správně stanoví pomocí výpočtu řezné rychlosti v metrech za minutu a otáček vřetena. Řezná rychlost závisí na průměru frézy a materiálu obrobku, zatímco otáčky se určují z řezné rychlosti a průměru nástroje. Pro správné nastavení řezných podmínek frézování je klíčový přesný výpočet těchto parametrů podle dostupných vzorců.
Vzorec pro výpočet řezné rychlosti
Řezná rychlost (v) se vypočítá podle vzorce v = π × D × n / 1000, kde D představuje průměr frézy v milimetrech a n jsou otáčky vřetena v otáčkách za minutu (ot/min). Tento vzorec umožňuje přepočítat otáčky a průměr na rychlost v metrech za minutu, což je základní parametr pro volbu řezných režimů frézování.
Výpočet otáček frézy podle řezné rychlosti
Otáčky frézy (n) se určí z řezné rychlosti podle vzorce n = (v × 1000) / (π × D). Pro volbu otáček se doporučuje zvolit nejbližší nižší hodnotu dostupnou na frézce, aby nedocházelo k přetížení nástroje a zbytečnému opotřebení. Správný výpočet otáček a řezné rychlosti při frézování optimalizuje výkon frézky a minimalizuje řezné síly i vibrace.
| Materiál obrobku | Doporučená řezná rychlost (m/min) |
|---|---|
| Ocel | 20-150 |
| Hliník | 150-300 |
| Litina | 50-120 |

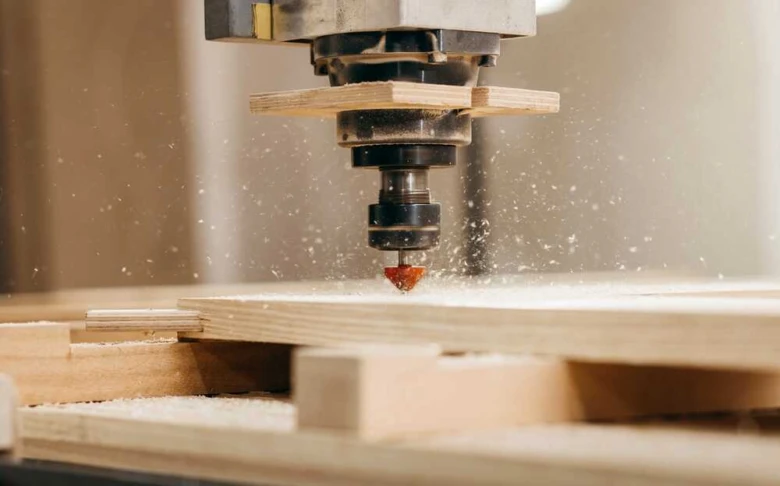

Jak správně nastavit posuv a hloubku řezu při frézování
Při frézování je klíčové správně nastavit posuv a hloubku řezu, protože ovlivňují kvalitu obrábění i životnost frézy. Následující části vysvětlí rozdíly mezi základními typy posuvů a uvedou typické hodnoty, které usnadní výpočet řezných parametrů frézování.
Rozdíl mezi posuvem na zub, otáčku a za minutu
Posuv na zub (f_z) představuje vzdálenost, kterou fréza urazí během jednoho zubu při jednom otáčení. Posuv na otáčku (f_ot) je součtem posuvů všech zubů frézy za jednu otáčku, tedy f_ot = f_z × počet zubů (z). Posuv za minutu (f_min) znamená celkovou vzdálenost, kterou nástroj urazí za jednu minutu a vypočítá se podle vzorce f_min = n × f_ot = n × f_z × z, kde n jsou otáčky frézky za minutu. Tento vztah pomáhá správně nastavit řezné podmínky frézování a zabránit nadměrnému zatížení nástroje.
Typické hodnoty posuvu a hloubky řezu
Posuv na zub se zpravidla pohybuje mezi 0,05 a 0,3 mm, přičemž konkrétní hodnota závisí na materiálu a průměru frézy. Hloubka řezu při hrubování bývá v rozmezí 3 až 10 mm, což umožňuje rychlé odstranění materiálu s vyššími řeznými silami. Při dokončovacím frézování se hloubka řezu snižuje na přibližně 1 mm, aby se dosáhlo požadované kvality povrchu. Správný výpočet řezných režimů pomáhá optimalizovat výkon frézky a minimalizovat vibrace při frézování.
| Parametr | Hodnota (mm) | Použití |
|---|---|---|
| Posuv na zub (f_z) | 0,05-0,3 | Všeobecné frézování |
| Hloubka řezu | 3-10 | Hrubování |
| Hloubka řezu | cca 1 | Dokončování |
Tip: Při výpočtu řezných parametrů frézování vždy zkontrolujte doporučení výrobce frézovacích nástrojů, aby nedošlo k přetížení a poškození frézy.
Výpočet řezných sil a potřebného výkonu stroje
Řezná síla F_z je klíčovým parametrem pro správné nastavení řezných podmínek frézování. Vypočítá se podle vzorce F_z = h × b × k_t × p, kde h představuje hloubku řezu (v mm), b je šířka řezu (v mm), k_t je specifická řezná síla materiálu (v N/mm²) a p je počet řezných zubů nástroje. Tento výpočet umožňuje zhodnotit skutečnou sílu působící na frézku během obrábění.
Výkon frézky P, nezbytný k překonání řezných sil, se určuje vztahem P = (F_z × v) / (60 × 1000), kde v je řezná rychlost v m/min. Výsledek udává výkon v kW, který musí stroj poskytnout, aby frézování probíhalo plynule. Pro úplnost je užitečné vypočítat také krouticí moment M_k = F_z × D / 2, kde D je průměr frézy v metrech, což pomáhá vyhodnotit zatížení vřetene.
Jak správně spočítat řezné režimy při frézování
Při výpočtu řezných režimů je nezbytné přesně znát hloubku a šířku řezu, řeznou rychlost a specifickou řeznou sílu materiálu. Správný výpočet řezných sil a výkonu stroje umožní nastavit optimální řezné parametry frézování, minimalizovat vibrace při frézování a prodloužit životnost frézovacích nástrojů.
Tip: Při výpočtu řezných režimů frézování doporučuji vždy ověřit hodnoty hloubky a šířky řezu podle aktuálního stavu materiálu a nástroje. Častou chybou je podcenění řezné síly, což vede k přetížení frézky a zkrácení její životnosti. Použití kalkulačky řezných režimů může výrazně zjednodušit a zpřesnit výpočet parametrů frézování.
Doporučené řezné režimy podle materiálu obrobku a nástroje
Materiál obrobku zásadně ovlivňuje řezné podmínky frézování, především řezné rychlosti a posuv na zub. Pro ocel se doporučují řezné rychlosti v rozmezí 20-150 m/min, zatímco pro hliník jsou optimální hodnoty výrazně vyšší, obvykle mezi 150-300 m/min. Tvrdokovové frézy, používané pro náročnější obrábění, vyžadují řezné rychlosti kolem 100-200 m/min. Počet zubů frézy přímo ovlivňuje kvalitu řezu a tvorbu třísky – vyšší počet zubů snižuje zatížení jednotlivého zubu a zlepšuje povrchovou úpravu obrobku.
Jak správně nastavit řezné režimy při frézovacím obrábění
Pro správný výpočet řezných režimů frézování je nutné znát doporučené řezné rychlosti podle materiálu a typ nástroje. Následně lze stanovit otáčky frézy podle vzorce: otáčky = (1000 × řezná rychlost) / (π × průměr frézy). Posuv na zub se pak volí dle typu nástroje a požadované kvality řezu. Správné nastavení těchto parametrů výrazně ovlivňuje výkon frézky a řezné síly, a tím i efektivitu obrábění.
| Materiál obrobku | Doporučená řezná rychlost (m/min) | Počet zubů frézy | Doporučený posuv na zub (mm) |
|---|---|---|---|
| Ocel | 20-150 | 2-4 | 0,05-0,1 |
| Hliník | 150-300 | 3-6 | 0,1-0,2 |
| Tvrdokov | 100-200 | 3-5 | 0,02-0,08 |
Tip: Častá chyba je nastavení příliš vysokých otáček u oceli, což vede k přehřátí a rychlému opotřebení nástroje. Pro koho se to hodí: tento přístup platí hlavně pro kovové materiály, naopak pro dřevo nebo plasty jsou parametry výrazně jiné.
Použití softwarových nástrojů pro výpočet řezných podmínek
Softwarové kalkulačky představují efektivní způsob, jak přesně a rychle provést výpočet řezných režimů při frézování. Uživatel zadá do kalkulačky základní parametry frézy, jako je průměr, počet zubů a materiál nástroje i obrobku. Na základě těchto údajů software automaticky vypočítá optimální otáčky, posuv na zub a další řezné podmínky frézování, což výrazně usnadňuje nastavení CNC stroje.
Návod na výpočet řezných režimů frézky
- Zadání parametrů frézy – vyplňte průměr, počet zubů a materiál nástroje
- Výběr materiálu obrobku – zvolte správný typ podle normy nebo katalogu
- Výpočet řezné rychlosti – kalkulačka řezných režimů spočítá otáčky frézy
- Stanovení posuvu na zub a hloubky řezu – podle doporučení softwaru nastavte posuv a řezné síly
- Vyhodnocení výsledků – zkontrolujte doporučené hodnoty a upravte dle výkonu frézky a podmínek obrábění
Tip: Použití softwarových nástrojů minimalizuje chyby v nastavení a šetří čas, zvláště při složitých řezných podmínkách frézování.
Dopady vibrací a dynamických sil na řezné režimy
Jak vibrace ovlivňují frézování
Vibrace při frézování zvyšují řezné síly a vedou k rychlejšímu opotřebení břitu nástroje, což snižuje jeho životnost až o 30 %. Nerovnoměrný odsun třísek způsobený dynamickými silami vytváří na povrchu dílu drsnost Ra vyšší o 20-50 % než při stabilních řezných podmínkách. Častou chybou při výpočtu řezných režimů je nepočítání s dynamickými silami, což způsobuje rezonance a vibrace s frekvencemi v rozsahu 100-500 Hz, které výrazně zhoršují kvalitu řezu i přesnost rozměrů (IT se zhoršuje o 1-2 třídy).
Metody minimalizace vibrací
Minimalizace vibrací vyžaduje přesné nastavení řezných parametrů: řezná rychlost by měla být volena v doporučených rozmezích (například pro ocel 20-150 m/min), posuv na zub mezi 0,05-0,3 mm/zub a hloubka řezu v rozmezí 0,5-5 mm podle typu frézy a materiálu. Použití antivibračních upínačů a nástrojů s optimalizovanou geometrií zubů snižuje amplitudu vibrací až o 40 %. Kalkulačky řezných režimů, které zahrnují výpočet řezných sil F_z a výkonu P, umožňují přesně zvolit parametry tak, aby řezné síly nepřekročily hodnoty, které by vyvolaly kritické vibrace.
Tip: Při příliš vysokém výkonu frézky a nesprávném nastavení otáček a posuvu na zub dochází k vibracím, které mohou zkrátit životnost nástroje až o 50 % a zvýšit drsnost povrchu o více než 30 %. Pro koho se to hodí: výrobci precizních dílů s požadavky na drsnost Ra pod 3,2 µm a přesnost IT 7-9. Pro koho NE: hrubovací operace, kde je prioritou rychlost a není požadována vysoká kvalita povrchu.
Časté dotazy
Jak spočítat řeznou rychlost při frézování?
Použijte vzorec v = π × D × n / 1000, kde D je průměr frézy v mm a n otáčky v ot/min. Například pro D=100 mm a n=95 ot/min je v cca 30 m/min.
Jak vypočítat otáčky frézy podle řezné rychlosti?
Otáčky vypočítáte podle vzorce n = (v × 1000) / (π × D). V praxi zvolte nejbližší nižší hodnotu otáček, kterou stroj umožňuje.
Co jsou to řezné podmínky?
Řezné podmínky jsou soubor parametrů jako řezná rychlost, posuv, otáčky a hloubka řezu, které určují kvalitu a efektivitu frézování.
Jaká je typická hloubka řezu při hrubovacím frézování?
Hloubka řezu při hrubování je obvykle 3 až 10 mm, u odlitků až 30 mm, při frézování na čisto kolem 1 mm.
Jaký posuv na zub je vhodný při frézování?
Posuv na zub se pohybuje obvykle mezi 0,05 až 0,3 mm/zub v závislosti na typu frézy a materiálu obrobku.
Jak vypočítat řeznou sílu při frézování?
Řezná síla se počítá podle vzorce F_z = h × b × k_t × p, kde h je hloubka řezu, b šířka řezu, k_t korekční součinitel a p řezný odpor materiálu.
Jaký výkon je potřeba pro frézování?
Výkon při frézování se vypočítá jako P = (F_z × v) / (60 × 1000) v kW. Pro motor se výkon dělí účinností stroje.
Jak minimalizovat vibrace při frézování?
Použijte správné řezné rychlosti a posuvy, antivibrační zařízení a kontrolujte upevnění nástroje, aby se snížilo opotřebení a zlepšila kvalita řezu.
Jaký vliv má počet zubů frézy na řezné režimy?
Více zubů znamená menší třísky a lepší kvalitu řezu, méně zubů větší mezery pro odvod třísek vhodné pro hrubé řezání.
Jak softwarové kalkulačky pomáhají při výpočtu řezných režimů?
Softwarové kalkulačky umožňují zadat parametry frézy a materiálu a automaticky vypočítat optimální otáčky a posuvy, čímž šetří čas a snižují chyby.
Jak stanovit optimální posuv na zub při frézování různých materiálů?
Optimální posuv na zub se stanoví podle tvrdosti materiálu a typu frézy; například u oceli se doporučuje posuv 0,05-0,2 mm/zub.
Jaký vliv má chlazení a mazání na výpočet řezných režimů?
Použití chlazení může zvýšit řeznou rychlost až o 20 % a snížit opotřebení nástroje, proto je třeba upravit řezné parametry o tuto hodnotu.
