Jak sestavit a seřídit DIY stroboskop podle schématu snadno

Sestavení DIY stroboskopu podle elektronického schématu umožňuje přesné ovládání doby svícení LED a rychlé snímání impulsů. Správné nastavení trimru je klíčové pro optimální funkci celého zařízení a dosažení požadovaného efektu. Tento návod vás provede krok za krokem montáží i seřízením, aby stroboskop spolehlivě fungoval.

Výběr a příprava komponent pro DIY stroboskop

Pro sestavení DIY stroboskopu podle elektronického schématu je klíčové připravit správné komponenty, které zajistí funkční a spolehlivý provoz. Napájení 12 V poskytuje stabilní zdroj energie, přičemž LED dioda svítí přes předřadný rezistor 100 Ω, který omezuje proud a chrání diodu před přetížením. NPN tranzistor BC547 slouží jako spínač, který řídí blikání LED podle impulsů snímače, zatímco kondenzátor 10 µF zajišťuje časování a plynulost svícení. Dioda 1N4148 chrání obvod před zpětným proudem.

Pro správnou montáž stroboskopu a trimr nastavení frekvence blikání je potřeba pečlivě dodržet zapojení podle DIY stroboskop schema. Níže uvedený seznam obsahuje hlavní součástky, jež jsou nezbytné pro sestavení a seřízení:

• Napájení 12 V
• LED diody s předřadnými rezistory 100 Ω
• NPN tranzistory BC547
• Rezistory 10 kΩ a 68 kΩ pro dělení napětí a řízení proudu
• Kondenzátory 10 µF pro časování
• Dioda 1N4148 jako ochrana proti zpětnému proudu
• Trimr pro nastavení doby svícení LED

Tip: Při montáži dejte pozor na správnou polaritu LED diod a diod 1N4148, chybná polarita může poškodit komponenty nebo způsobit nesprávnou funkci stroboskopu. Tento návod na sestavení a seřízení DIY stroboskopu ze schématu pomáhá minimalizovat chyby a zajistit optimální výkon.

Zapojení elektronického obvodu podle schématu

Správné zapojení elektronického obvodu stroboskopu podle schématu je základem pro jeho funkčnost a přesné měření. V této sekci se seznámíte s řízením doby svícení LED záblesků pomocí NE555 nebo mikrokontroléru PIC16F84A a s principem synchronizace stroboskopu se signálem zapalovací cívky.

Řízení doby svícení LED pomocí NE555 a PIC16F84A

Elektronické schéma stroboskopu často využívá integrovaný časovač NE555 nebo mikrokontrolér PIC16F84A k nastavení doby svícení LED. Doba trvání záblesku se obvykle pohybuje v rozmezí 0,9 až 5 milisekund, což je klíčové pro ostrý obraz otáčejících se dílů motoru. NE555 umožňuje jednoduché časování impulsů prostřednictvím RC obvodu, zatímco PIC16F84A nabízí přesnější řízení a možnost přepínání režimů blikání podle potřeby. Správné nastavení doby svícení LED zajišťuje, že záblesky jsou dostatečně krátké pro eliminaci rozmazání obrazu.

Synchronizace stroboskopu se signálem zapalovací cívky

Synchronizace LED záblesků probíhá díky impulzům generovaným zapalovací cívkou, která poskytuje přesný časový signál odpovídající otáčkám motoru. Tento signál je zpracován a převeden do úrovní vhodných pro řízení NE555 nebo mikrokontroléru PIC16F84A. Správná synchronizace záblesků s otáčkami motoru je nezbytná pro přesné zobrazení předstihu zapalování při měření. Při montáži stroboskopu je proto nutné správně umístit snímač impulsů a pečlivě nastavit trimr pro optimální časování blikání.

Tip: Pro správné seřízení diy stroboskopu podle technického návodu je třeba kontrolovat nejen dobu svícení LED, ale i kvalitu synchronizace se signálem ze zapalovací cívky, aby nedocházelo k chybám při měření.

Výroba a instalace snímače impulsů na zapalovací kabel

Snímač impulsů představuje základní prvek DIY stroboskopu podle elektronického schématu stroboskopu a jeho konstrukce přímo ovlivňuje přesnost synchronizace doby svícení LED. Pro jeho výrobu navinete přesně 18 závitů lakovaného drátu na plastovou matici o průměru přibližně 20 mm, která slouží jako stabilní nosič cívky. Cívku je nutné pečlivě zabalit do alobalu, čímž se výrazně potlačí elektromagnetické rušení z okolních zdrojů. Konečně připojíte keramický kondenzátor s kapacitou kolem 10 nF, který dále filtruje šum a zajišťuje čistý a stabilní impuls ze zapalovacího kabelu.

Jak vyrobit a nastavit DIY stroboskop podle schématu krok za krokem

Montáž snímače impulsů začněte přesným navinutím 18 závitů lakovaného drátu na plastovou matici, aby cívka měla konzistentní indukčnost a citlivost. Následně cívku důkladně obalte alobalem pro eliminaci rušení způsobeného elektromagnetickými poli v motorovém prostoru. Připojte keramický kondenzátor 10 nF paralelně k cívce, což sníží vysokofrekvenční šum a zlepší kvalitu signálu. Umístěte snímač pevně na zapalovací kabel první svíčky, ideálně v místě s minimálním mechanickým namáháním, aby nedošlo k poškození cívky nebo kabelu. Pomocí trimru nastavte citlivost vstupního signálu tak, aby LED diody blikaly stabilně a synchronně s impulzy zapalování. Tento postup minimalizuje chyby měření a zvyšuje přesnost nastavení úhlu zapalování.

Tip: Častou chybou je nedostatečné stínění cívky, které vede k rušení a nesprávnému snímání impulsů. Proto je důležité alobal pevně přitisknout a keramický kondenzátor správně zapojit.

Pro koho se snímač hodí: Tento způsob snímání je ideální pro automobily s klasickým zapalovacím systémem a běžnými zapalovacími kabely. Naopak u vozidel s bezkontaktním nebo digitálním zapalováním může být nutné použít jiný typ snímače nebo adaptér.

Nastavení doby svícení a frekvence LED záblesků

Nastavení doby svícení LED a frekvence záblesků je klíčové pro správnou funkci diy stroboskopu podle elektronického schématu. Správné nastavení umožní přesné měření předstihu a kvalitní zobrazení otáček motoru.

Nastavení doby svícení LED pomocí trimru a odporu

Doba svícení LED záblesků se reguluje trimrem v rozsahu přibližně 0,9 ms až 5 ms, případně pevným odporem 68 kΩ, který omezuje délku impulsu. Kratší doba svícení zajišťuje ostřejší a přesnější obraz, zatímco delší může způsobit rozmazání. Trimr umožňuje jemné doladění délky pulzu podle typu snímače impulsů a konkrétního použití. Při montáži stroboskopu je proto třeba pečlivě nastavit trimr, aby doba svícení LED odpovídala požadavkům měření.

1. Připojte trimr nebo rezistor 68 kΩ podle schématu zapojení
2. Pomalu otáčejte trimrem a sledujte délku LED záblesku
3. Optimalizujte dobu svícení tak, aby byl obraz co nejostřejší

Synchronizace frekvence záblesků s otáčkami motoru

Frekvence záblesků LED musí být přesně synchronizována s otáčkami motoru, aby diy stroboskop správně zobrazil předstih zapalování. Tato synchronizace probíhá pomocí snímače impulsů, který snímá otáčky a přenáší signál do elektronického schématu stroboskopu. Nesprávné nastavení frekvence blikání může vést k nepřesnostem a zkreslení výsledků měření. Pro správné seřízení podle DIY návodu je potřeba frekvenci záblesků přizpůsobit aktuálním otáčkám motoru.

1. Připojte snímač impulsů ke stroboskopu dle schématu
2. Nastavte frekvenci záblesků trimrem nebo jiným ovládacím prvkem
3. Ověřte synchronizaci vizuálním sledováním záblesků při běhu motoru

Tip: Častou chybou je nastavení příliš dlouhé doby svícení LED, které rozmazává obraz a snižuje přesnost měření. Pro koho se diy stroboskop hodí, jsou mechanici a technici provádějící diagnostiku motorů; méně vhodný je pro laiky bez základů elektrotechniky, protože vyžaduje přesné nastavení a montáž podle schématu.

Mechanická konstrukce a montáž stroboskopu

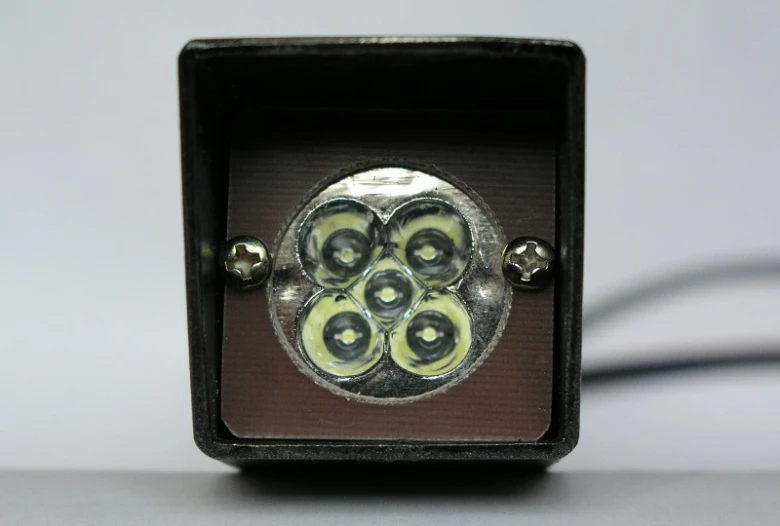

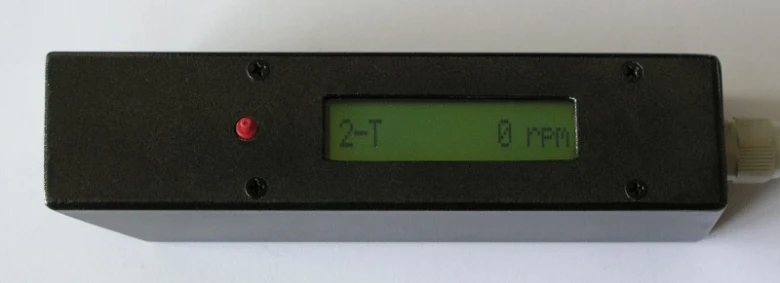

Mechanická konstrukce DIY stroboskopu vychází z pevného ocelového jeklu o rozměru 40×40 mm, který zajišťuje stabilitu a odolnost celého zařízení. Na tento rám je pevně připevněn tišťák s elektronikou podle elektronického schématu stroboskopu. Displej je integrován přímo do konstrukce tak, aby byl dobře viditelný a zároveň chráněný před poškozením. Snímač impulsů, který slouží k přesnému měření otáček, je upevněn na zapalovací kabel, což umožňuje bezpečné a stabilní uchycení bez rizika pohybu nebo vychýlení.

Praktický postup jak sestavit a upravit diy stroboskop podle schématu

Montáž stroboskopu začněte upevněním tišťáku na ocelový jekl pomocí šroubů s dostatečnou pevností. Následně připevněte displej a zajistěte jeho správné vyrovnání. Pro montáž snímače impulsů volte pevný úchyt na zapalovací kabel, aby nedocházelo k pohybu během provozu. Trimr nastavení slouží k přesnému nastavení doby svícení LED, což je klíčové pro správnou funkci stroboskopu. Tento postup umožňuje stroboskop montáž a seřízení s vysokou přesností podle technického návodu.

Testování a ladění funkčnosti stroboskopu

Testování a ladění funkčnosti stroboskopu je klíčové pro správnou diagnostiku a přesné měření. Praktický postup jak sestavit a upravit DIY stroboskop podle schématu zahrnuje kontrolu zapojení snímače impulsů, seřízení doby svícení LED trimrem a úpravu odporů pro optimální jas. Přesná montáž stroboskopu a správné nastavení výrazně ovlivní výsledky testů, zejména při provozu na vozidle s rozvody po 10 000 km, kde vůle v rozvodech může způsobit měřící nepřesnosti.

Prohození vývodů snímací cívky a jeho efekt

Prohození vývodů snímače impulsů mění fázi signálu, což může vést ke špatnému spouštění LED a nesprávnému zobrazení otáček. Při testování je proto nutné pečlivě ověřit správné připojení vývodů cívky podle elektronického schématu stroboskopu. Nesprávné zapojení často způsobuje, že stroboskop bliká nepravidelně nebo vůbec nereaguje.

Ladění doby svícení LED pomocí trimru

Trimr slouží k nastavení doby svícení LED, která ovlivňuje ostrost a čitelnost obrazu stroboskopu. Příliš dlouhá doba svícení způsobuje rozmazání, zatímco příliš krátká může vést k nedostatečnému osvětlení měřeného bodu. Doporučuje se postupně upravovat trimr nastavení za provozu a sledovat efekt přímo na motoru nebo testovacím zařízení.

Vliv odporů na jas LED a bezpečnost

Snížení hodnoty odporu v obvodu LED zvyšuje její jas, což může zlepšit viditelnost signálu za denního světla. Nižší odpor však zároveň zvyšuje proud a riziko přetížení LED a dalších součástek. Při montáži stroboskopu je proto nutné volit odpor podle doporučeného elektronického schématu, abyste předešli poškození a zajistili dlouhodobou funkčnost zařízení.

Časté chyby a doporučení:

• Nesprávné připojení vývodů snímače impulsů vede k nesprávnému blikání LED
• Nastavení doby svícení LED bez testování v reálném provozu může zkreslit výsledky
• Použití příliš nízkých odporů zkracuje životnost LED a zvyšuje spotřebu
• Ignorování vůle v rozvodech způsobuje nepřesné měření otáček

Tip: Jak správně seřídit DIY stroboskop podle technického návodu? Ujistěte se, že trimr doby svícení LED nastavujete za provozu motoru, a vždy ověřte správnost zapojení snímače impulsů podle elektronického schématu stroboskopu.
