Správné určení velikosti a značení řetězu motorové pily závisí na přesném změření rozteče, šířky vodícího článku a počtu článků. Tyto parametry ovlivňují bezpečnost i výkon pily, proto je důležité znát konkrétní hodnoty a správný profil zubu řetězu. Naučíte se, jak tyto údaje snadno zjistit a vybrat ideální řetěz pro vaši motorovou pilu.
To hlavní z článku
- Velikost řetězu se určuje třemi parametry: roztečí, šířkou vodícího článku a počtem vodících článků.
- Rozteč řetězu je vzdálenost mezi středy nýtů, běžné rozměry jsou 1/4″ (6,35 mm), 0,325″ (8,26 mm) a 3/8″ (9,53 mm).
- Šířka vodícího článku odpovídá drážce lišty, časté hodnoty jsou 1,1 mm, 1,3 mm, 1,5 mm a 1,6 mm.

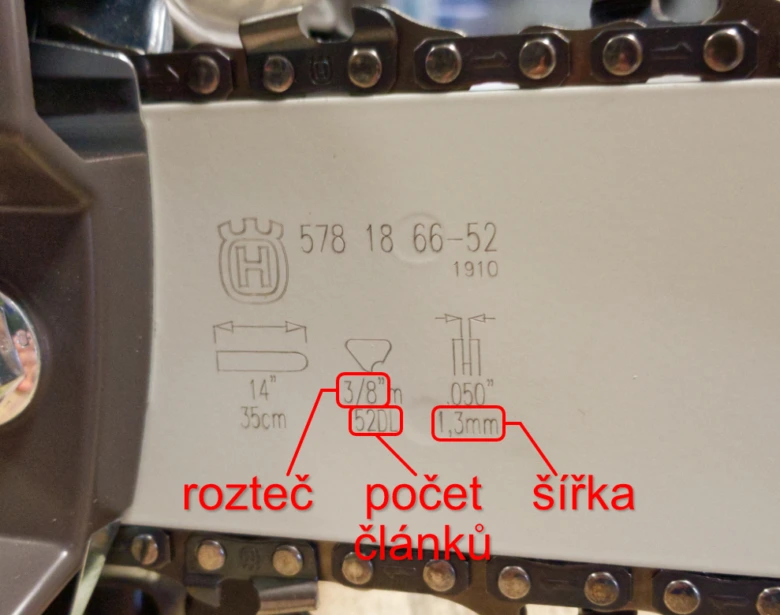

- Počet vodících článků určuje délku řetězu a je uveden na obalu nebo na liště.
- Značení řetězů jako STIHL 36 RS nebo Oregon 91 obsahuje informace o rozteči, šířce a profilu zubu.
Jak změřit rozteč řetězu motorové pily krok za krokem
Rozteč řetězu motorové pily je klíčová pro správný výběr a bezpečný provoz. Změřit ji lze přesně pomocí šuplery tak, že změříte vzdálenost mezi středy tří po sobě jdoucích nýtů řetězu a výsledek vydělíte dvěma. Pro měření bez speciálního nářadí lze využít i pravítko nebo značení na liště řetězu.
Co je rozteč řetězu a jaký má význam
Rozteč řetězu je vzdálenost mezi středy tří nýtů řetězu motorové pily dělená dvěma. Běžné hodnoty rozteče se pohybují mezi 6,35 mm a 9,53 mm. Správná rozteč ovlivňuje bezpečnost a efektivitu řetězu, proto je nezbytné ji přesně určit při výběru nového řetězu.
Jak změřit rozteč řetězu pomocí šuplery
Při měření rozteče řetězu použijte šupleru k přesnému změření vzdálenosti od středu prvního nýtku ke středu třetího nýtku. Výsledek vydělte dvěma a získejte rozteč v palcích, kterou pak převedete na milimetry (například 0,325 palce = 8,26 mm). Tento způsob měření je nejpřesnější a doporučený pro správné určení rozteče.
Měření rozteče bez speciálního nářadí
Pokud nemáte šupleru, použijte pravítko k odhadu vzdálenosti mezi nýtky. Měření nemusí být přesné na desetiny milimetru, ale obvykle postačuje k základní orientaci. Alternativně najdete značení rozteče na liště řetězu, které pomůže určit správnou velikost bez nutnosti měření.
- Najděte na řetězu tři po sobě jdoucí nýty
- Změřte vzdálenost od středu prvního k středu třetího nýtu pravítkem nebo šuplerou
- Výsledek vydělte dvěma, abyste získali rozteč řetězu
- Převod na milimetry proveďte podle tabulek nebo kalkulačky
Tip: Při měření rozteče je důležité neměřit od okraje nýtu, ale přesně od jeho středu, jinak může dojít k chybnému výsledku a nesprávnému výběru řetězu.
Jak zjistit šířku vodícího článku a proč je důležitá
Šířka vodícího článku je klíčovým parametrem pro správný výběr řetězu k vaší motorové pile. Tento rozměr určuje přesnou šířku drážky vodicí lišty, do které řetěz zapadá, a tím ovlivňuje kompatibilitu i bezpečnost provozu pily.
Co je šířka vodícího článku
Šířka vodícího článku, někdy označovaná jako tloušťka hnacího článku, odpovídá šířce části řetězu, která se zasouvá do drážky vodicí lišty. Standardní hodnoty jsou 1,1 mm, 1,3 mm, 1,5 mm a 1,6 mm. Například značení STIHL používá čísla na hnacím článku: 1 znamená 1,1 mm, 3 je 1,3 mm, 5 značí 1,5 mm a 6 odpovídá 1,6 mm. Správná šířka článku musí přesně odpovídat šířce drážky lišty, protože příliš úzký řetěz lze nasadit do širší lišty, ale opačně to není možné.
Jak změřit šířku článku šuplerou
Pro přesné měření použijte šupleru s přesností na setiny milimetru. Změřte tloušťku vodícího článku, tedy část řetězu, která zapadá do drážky vodicí lišty. Výsledek porovnejte s běžnými hodnotami 1,1 mm, 1,3 mm, 1,5 mm nebo 1,6 mm, abyste určili správný typ řetězu. Přesnost měření je zásadní, protože nesprávná šířka článku může zkomplikovat napnutí řetězu a ovlivnit výkon pily.
Důsledky nesprávné šířky článku
Použití řetězu s nesprávnou šířkou vodícího článku způsobuje problémy s nasazením na vodicí lištu nebo nadměrné tření během provozu. To vede k rychlejšímu opotřebení lišty i řetězu, zvýšenému riziku přehřátí a možnému poškození motorové pily. Navíc nesoulad šířky článku a drážky lišty snižuje bezpečnost práce a může způsobit nebezpečné vyklouznutí řetězu.
Tip: Podle odborných zdrojů je přesné měření šířky vodícího článku spolu s dalšími parametry, jako je rozteč řetězu a počet článků, zásadní pro optimální výkon a bezpečnost motorové pily. Doporučuje se vždy vybírat řetězy a vodicí lišty se shodnými rozměry a značením.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jak spočítat počet vodících článků a určit délku řetězu
Počet vodících článků patří mezi klíčové parametry pro určení velikosti řetězu motorové pily. Tento údaj přímo určuje délku řetězu a je zásadní pro správné napnutí, které ovlivňuje bezpečnost i efektivitu provozu pily.
Jak identifikovat vodící články řetězu
Vodící články jsou části řetězu s výběžky, které zapadají do drážky vodicí lišty o šířce odpovídající šířce patky článku (např. 1,3 mm, 1,6 mm). Počet těchto článků musí přesně odpovídat liště, aby řetěz správně seděl a pohyboval se bez vůlí.
Metoda počítání článků na řetězu
Pro přesné určení délky řetězu spočítejte všechny vodící články na celém řetězu. Tento počet je zpravidla uveden na obalu řetězu nebo lišty a bývá například 52, 56 nebo 72 článků. Počet vodících článků je základní údaj pro výběr správného řetězu a jeho následné napnutí.
Význam správného počtu článků pro napnutí
Optimální napnutí řetězu závisí na přesném počtu vodících článků. Příliš krátký řetěz nelze správně napnout, což vede k přetížení motoru a zvýšenému opotřebení lišty i řetězu. Naopak příliš dlouhý řetěz způsobuje volný pohyb, zvyšuje riziko vykolejení a nebezpečí úrazu.
Tip: Častou chybou je započítávat do počtu i řezné články, které do drážky lišty nezapadají. To vede k nesprávné volbě řetězu a následným problémům s jeho napnutím a bezpečností provozu. Proto vždy počítejte výhradně vodící články.
Jak číst a rozumět značení řetězu podle výrobců (STIHL, Oregon)
Značení řetězů motorových pil obsahuje klíčové informace, jako je rozteč řetězu motorové pily, šířka vodícího článku a profil zubu řetězu. Správné pochopení těchto údajů pomáhá přesně určit, jaký řetěz je kompatibilní s vaší pilou.
Značení STIHL a jeho význam
U řetězů STIHL například kód 36 RS znamená rozteč řetězu 3/8″ (0,375″), šířku hnacího článku 1,6 mm a profil zubu RAPID SUPER (RS). Toto značení řetězu usnadňuje výběr správného typu při výměně nebo doplňování.
Značení Oregon a jeho varianty
Oregon používá čísla jako 91, která označují rozteč 3/8″ a šířku článku 1,3 mm. Varianty značení jako 91VXL nebo 91P označují různé profily a specifikace řetězu pro různé účely.
| Výrobce | Kód řetězu | Rozteč (palce) | Šířka článku (mm) | Profil zubu |
|---|---|---|---|---|
| STIHL | 36 RS | 3/8″ (0,375″) | 1,6 | RAPID SUPER (RS) |
| Oregon | 91 | 3/8″ (0,375″) | 1,3 | Standardní profil |
| Oregon | 91VXL | 3/8″ (0,375″) | 1,3 | Nízký profil |
Jak vybrat správný řetěz podle typu a výkonu motorové pily
Správný výběr řetězu motorové pily závisí především na výkonu pily a typu práce, kterou plánujete. Podívejme se na základní parametry, podle kterých zvolit řetěz s vhodnou roztečí, šířkou článku a profilem zubu.
Volba rozteče podle výkonu pily
Menší motorové pily do 3 kW obvykle používají řetězy s roztečí 1/4″ (6,35 mm), které jsou lehčí a vhodné pro méně náročné práce. Výkonnější pily nad 3 kW potřebují robustnější řetězy s roztečí 3/8″ (9,53 mm) nebo 0,404″, aby zvládly vyšší zatížení a výkon motoru. Správná rozteč řetězu motorové pily tedy přímo souvisí s výkonem motoru a zajišťuje efektivní řezání.
Výběr šířky článku podle typu práce
Šířka vodícího článku se volí podle náročnosti práce: hobby uživatelé ocení užší šířku kolem 1,1-1,3 mm pro lehčí a přesnější řezy. Pro profesionální využití a těžší práci se doporučují širší články 1,5-1,6 mm, které jsou odolnější vůči opotřebení a lépe snášejí vyšší zatížení.
Volba profilu zubu podle účelu
Profil zubu řetězu ovlivňuje kvalitu řezu a životnost řetězu. Kulatý profil zubu je vhodný pro hobby řezání, poskytuje hladší řez a menší vibrace. Hranatý profil zubu se používá u profesionálních pil a pro vyšší výkon, protože umožňuje rychlejší řezání, avšak s mírně nižší životností řetězu.
- praktický návod jak změřit a vybrat správný řetěz na pilu zahrnuje kontrolu rozteče, šířky článku a profilu zubu podle výkonu motorové pily
- Při měření řetězu motorové pily je třeba přesně změřit rozteč mezi články a šířku vodícího článku, abyste našli kompatibilní řetěz
- Výběr správného řetězu zamezí předčasnému opotřebení a zlepší bezpečnost práce
Odborná rada: Na co si dát pozor, je nesprávné měření rozteče řetězu, které může vést k nesouladu s lištou a snižuje výkon pily. Výběr řetězu podle výkonu motorové pily pomáhá optimalizovat řezací proces a prodlužuje životnost nářadí.
Jak rozpoznat profil řezných zubů: kulatý versus hranatý
Rozpoznání profilu řezných zubů je zásadní pro správný výběr a údržbu řetězu motorové pily. Kulatý a hranatý zub se liší tvarem, řezným výkonem i frekvencí ostření, což přímo ovlivňuje životnost řetězu a kvalitu řezu.
Charakteristika kulatého zubu
Kulatý zub má zaoblený čelní tvar s poloměrem zaoblení typicky kolem 2,5 mm, což zajišťuje méně agresivní řez a hladší průběh řezu. Tento profil snižuje tření a zpomaluje tupení, proto vyžaduje ostření přibližně po 6 až 8 hodinách provozu. Kulatý zub je vhodný pro hobby uživatele a příležitostné řezbáře, kteří preferují čistý řez a delší intervaly mezi broušením.
Charakteristika hranatého zubu
Hranatý zub má ostré, pravoúhlé hrany s úhlem řezu okolo 35°, což umožňuje výrazně vyšší řezný výkon a rychlejší průnik do dřeva. Tento profil však zvyšuje opotřebení a vyžaduje ostření po 2 až 4 hodinách práce. Hranatý zub se doporučuje profesionálům a uživatelům, kteří potřebují maximální výkon a rychlost řezu, i za cenu častější údržby.
Univerzální profily řetězů
Univerzální profil kombinuje zaoblené hrany s mírně zvýšenou agresivitou, čímž dosahuje středního řezného výkonu a prodloužené životnosti řetězu. Tento profil je vhodný pro uživatele, kteří potřebují kompromis mezi výkonem a údržbou, například při různorodých řezných pracích.
- Jak poznat profil řetězu: tvar řezných zubů lze vizuálně identifikovat podle tvaru vodícího článku – kulatý zub má zaoblený čelní okraj, hranatý zub má ostré, pravoúhlé hrany
- Vliv profilu na výkon a životnost: hranatý profil zvyšuje řeznou rychlost až o 20 % oproti kulatému, ale zkracuje intervaly ostření na polovinu
- Při měření řetězu je nutné zohlednit rozteč řetězu a počet článků, protože tyto parametry spolu s profilem zubu určují správné značení a kompatibilitu řetězu s lištou a pilou
Tip: Častou chybou je zaměňovat profil zubu podle vzhledu bez měření rozteče a šířky článku, což vede k nesprávnému výběru řetězu a riziku poškození pily nebo snížení bezpečnosti.
Doporučení pro bezpečnou výměnu a napnutí řetězu
Správná výměna a napnutí řetězu motorové pily výrazně zvyšují bezpečnost práce a prodlužují životnost řetězu. Následující postup vám ukáže, jak bezpečně vyměnit řetěz a správně jej napnout, aby pila fungovala efektivně a bezpečně.
Příprava a bezpečnostní opatření
Před výměnou řetězu vždy vypněte motorovou pilu a zajistěte ji proti náhodnému spuštění. Používejte ochranné rukavice, které chrání ruce před poraněním při manipulaci s řetězem a špičkami zubů.
Krok za krokem výměna řetězu
- Sundání krytu – odšroubujte kryt řetězového kola a sejměte jej.
- Sejmutí starého řetězu – opatrně sundejte řetěz z lišty a kola.
- Nasazení nového řetězu – nasaďte nový řetěz podle směru otáčení, respektujte profil zubu řetězu a šířku vodícího článku.
- Napnutí řetězu – napněte řetěz tak, aby měl přiměřenou rozteč řetězu motorové pily, ale zároveň se volně pohyboval po liště.
- Připevnění krytu – zajistěte kryt zpět a dotáhněte šrouby.
Kontrola napnutí po provozu
Po zhruba 10 minutách provozu zkontrolujte napnutí řetězu motorové pily a případně jej dotáhněte. Správné napnutí zabraňuje sklouznutí řetězu a snižuje riziko nehod i nadměrného opotřebení.
Srovnání originálních a neoriginálních řetězů z hlediska kvality a bezpečnosti
Originální a neoriginální řetězy motorových pil se liší nejen cenou, ale především kvalitou, životností a bezpečností při používání. Správné značení řetězu, rozteč řetězu motorové pily a profil zubu řetězu jsou klíčové parametry, které ovlivňují výkon a bezpečnost práce.
Výhody originálních řetězů
Originální řetěz nabízí vyšší kvalitu díky použití odolnějších materiálů a přesnějšímu zpracování. To zaručuje delší životnost řetězu a stabilní výkon motorové pily. Originální produkty často obsahují jasné značení řetězů motorových pil, které usnadňuje měření řetězu a volbu správné délky a rozteče článků.
Nevýhody a rizika neoriginálních řetězů
Neoriginální řetěz může mít nižší kvalitu materiálu i méně přesné rozměry, což zvyšuje riziko poškození lišty a sestavy pily. Takové řetězy často nedodržují přesnou šířku vodícího článku nebo profil zubu řetězu, což vede ke zvýšené opotřebě a snížené bezpečnosti práce.
| Typ řetězu | Životnost | Bezpečnost | Cena |
|---|---|---|---|
| Originální řetěz | Vysoká | Vysoká | Vyšší |
| Neoriginální řetěz | Střední až nízká | Nižší | Nižší |
| Levné kopie | Nízká | Riziková | Nejnižší |
Časté dotazy o velikosti a značení řetězu motorové pily
Jak přesně změřit rozteč řetězu motorové pily?
Změřte vzdálenost mezi středy tří po sobě jdoucích nýtů řetězu a výsledek vydělte dvěma. Například rozteč 3/8″ odpovídá 9,53 mm, což je běžná hodnota pro středně výkonné pily.
Co znamená rozteč řetězu 1/4″?
Rozteč 1/4″ představuje 6,35 mm mezi středy nýtů a používá se převážně u menších akumulátorových pil s nižším výkonem.
Jak zjistit šířku vodícího článku?
Použijte šupleru k přesnému změření tloušťky hnacího článku. Nejčastější šířky jsou 1,1 mm, 1,3 mm, 1,5 mm a 1,6 mm, což musí odpovídat drážce lišty.
Proč je důležitá správná šířka článku?
Správná šířka vodícího článku zajišťuje kompatibilitu s lištou a bezpečný provoz. Nesoulad může vést k poškození lišty nebo zvýšenému riziku nehody.
Jak spočítat počet vodících článků na řetězu?
Počet článků zjistíte spočítáním všech vodících článků, které zapadají do lišty. Tento údaj by měl odpovídat informacím na obalu řetězu.
Co znamená značení STIHL 36 RS?
Toto značení indikuje rozteč 3/8″ (9,53 mm), šířku článku 1,6 mm a profil zubu RAPID SUPER, což ovlivňuje výkon a způsob použití řetězu.
Jak vybrat řetěz podle výkonu motorové pily?
Pily do 3 kW obvykle používají řetězy s roztečí 1/4″, výkon 3-4 kW vyžaduje 0,325″, nad 4 kW se doporučuje rozteč 3/8″ s větší šířkou článků.
Jaký je rozdíl mezi kulatým a hranatým zubem řetězu?
Kulatý zub nabízí hladší řez a pomalejší tupění, hranatý zub zajistí vyšší řezný výkon, ale vyžaduje častější ostření.
Jak správně napnout řetěz motorové pily?
Řetěz by měl mít mírný odpor na liště a nesmí volně viset. Po 10 minutách provozu se doporučuje kontrola a případné dotažení.
Jsou originální řetězy lepší než neoriginální?
Originální řetězy zpravidla nabízejí lepší kvalitu, delší životnost a vyšší bezpečnost. Neoriginální produkty mohou mít nižší spolehlivost a rychlejší opotřebení.
Jak zjistit typ řetězu podle značení výrobce?
Značení jako STIHL 36 RS umožňuje rozpoznat rozteč, profil zubu a určení řetězu podle výrobce, což usnadňuje výběr správného modelu.
Jak správně změřit délku lišty motorové pily pro výběr řetězu?
Délka lišty se měří od špičky lišty po místo, kde vstupuje do těla pily, obvykle v palcích. Tento rozměr odpovídá délce řetězu a musí být dodržen pro správnou funkci.
